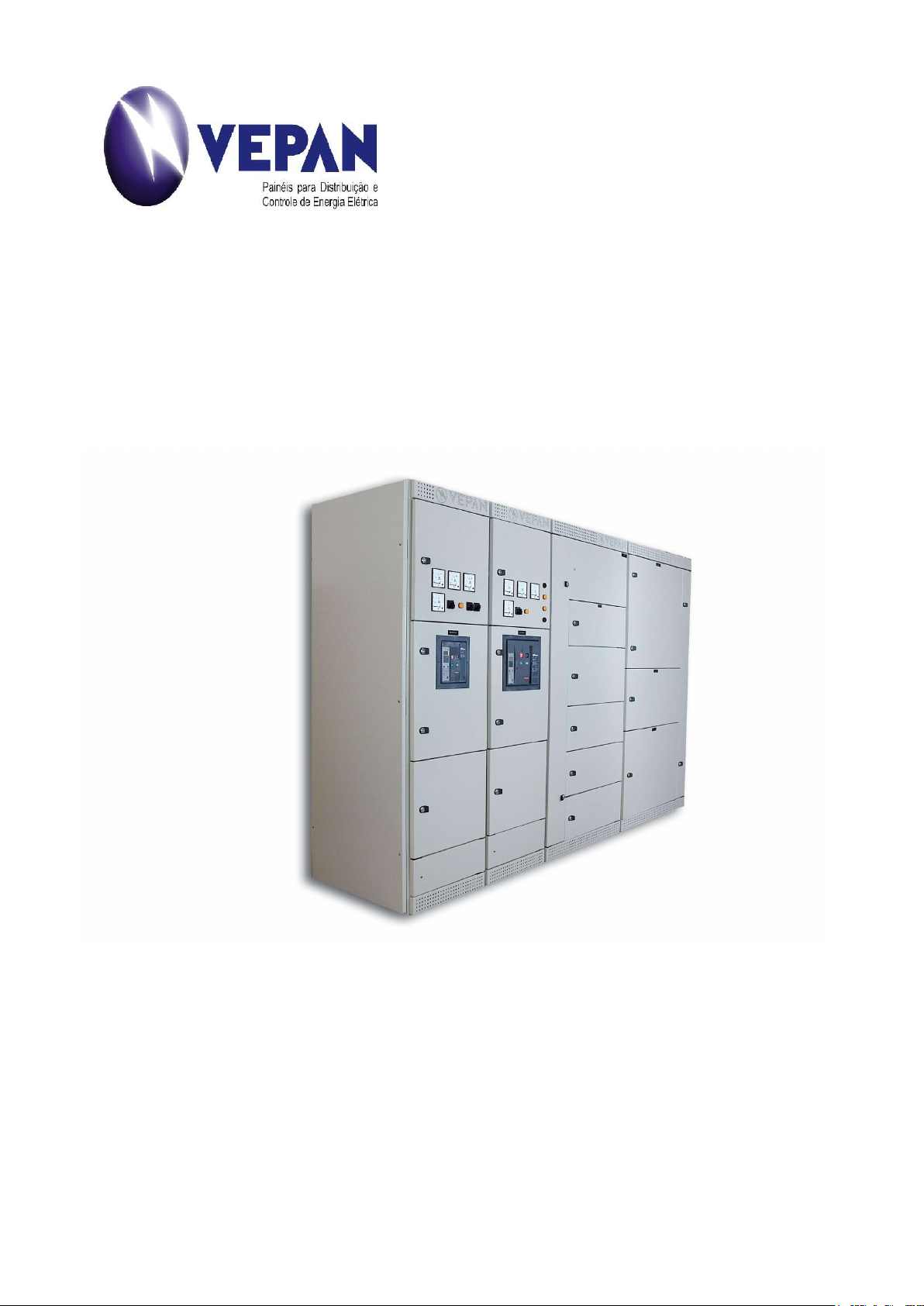

Painéis Elétricos
Vepan
Manual de Operação e Manutenção.
Painéis de Distribuição BT
Colunas Pré-fabricadas








2

Nota

Você acabou de receber o seu novo painel de baixa tensão VEPAN. Leia este manual
atentamente.

Ele contém todas as informações necessárias sobre a instalação, operação e manutenção
do seu painel de baixa tensão.
Mantenha este manual sempre à mão para poder consultá-lo facilmente.

As mensagens a baixo são usadas para:
● Advertir quanto aos riscos em potencial;
● Chamar a atenção para as informações adicionais que visam esclarecer ou
simplificar um procedimento.


PERIGO

Usado quando há risco de ferimentos graves ou de morte.
Ignorar a instrução de “PERIGO” poderá acarretar choques elétricos, ferimentos graves ou
a morte.

ADVERTÊNCIA

Usado quando há risco de ferimentos ou de morte. Ignorar a instrução de “ADVERTÊNCIA”
poderá acarretar ferimentos ou a morte.

CUIDADO

Usado quando há risco de danos ao equipamento. Ignorar a instrução de “CUIDADO”
poderá causar dano ao equipamento.

NOTA
Fornecer informações adicionais visando esclarecer ou simplificar um procedimento.
















3

Sumário
1 Geral
1.1 Introdução ............................................................................4
1.2 Recomendações de segurança.................…..........................5


2 Entrega
2.1 Embalagem...........................................................................6
2.2 Recebimento.........................................................................7
2.3 Transporte............................................................................8
2.4 Armazenamento....................................................................9


3 Instalação
3.1 Preparação do local da instalação.............................…......9
3.2 Acoplamento das colunas.........................................….......10
3.3 Conexões de barras de terra...............................................10
3.4 Acoplamento do barramento...............................................11
3.5 Conexão dos cabos de força................................................11
3.6 Conexão dos circuitos auxiliares......…..............................12
3.7 Procedimentos finais de instalação....................................13
3.8 Verificações preliminares...................................................14
3.9 Energizando o equipamento pela primeira vez .................15

4 Operação
4.1 Operação dos equipamentos..............................................16
4.2 Manutenção........................................................................16
4.3 Manutenção das partes fixas do painel..............................17
4.4 Manutenção das gavetas.....................................................18
4.5 Verificação antes da energização.......................................18
4.6 Manutenção após um curto circuito...................................19
4.7 Frequência da manutenção preventiva...............................19
4.8 Correção dos problemas.....................................................20
5 Ciclo de vida ………………………………………………..……20




4

1 Geral

1.1 Introdução
Este manual tem como objetivo orientar o operador habilitado a realizar verificações e
processos, como o transporte, armazenamento, instalação e operação.
Os painéis Vepan são constituídos de módulos conforme necessidade do projeto (quando
necessário). O projeto modular facilita o transporte, instalação e até mesmo a adição de
mais módulos no futuro.
A conexão dos barramentos horizontais entre as colunas é realizada através de talas de
encaixe.
Antes da expedição, todos os módulos do painel são inspecionados visualmente,
mecanicamente e eletricamente por um técnico treinado do departamento de Inspeção de
Qualidade.
Um relatório de teste e inspeção poderá ser fornecido caso seja solicitado.

















5

1.2 Recomendações de segurança
PERIGO
1. O perfeito funcionamento do painel de baixa tensão requer que o transporte, a
instalação, a operação e a manutenção sejam executados exclusivamente por
pessoal qualificado.
− O equipamento deve estar desenergizado durante as operações de instalação e
manutenção, para não expor as pessoas aos riscos de choque elétrico.
− O propósito deste manual é orientar o profissional qualificado como realizar a
instalação e manutenção do Painel, e também com os riscos existentes.
O profissional deve ser:

− Qualificado para trabalhar próximo a equipamentos energizados.
− Treinados para respeitar todas as práticas de segurança em vigor.

Ignorar estas instruções poderá causar ferimentos graves, morte
ou dano ao painel de baixa tensão.

Verifique se a placa de identificação do painel de baixa tensão localizada na coluna de
entrada está de acordo com a nota de entrega.





































6

2 Entrega

2.1 Embalagem

− Embalagem padrão
 A unidade de transporte é composta por; pallet, cantoneira de espuma, fitas de
amarração e o plástico stretch, formando nossa embalagem padrão. Como no exemplo
abaixo.



− Embalagem especial
 A embalagem especial é composta por uma embalagem padrão mais o acréscimo
do engradado de madeira conforme abaixo na imagem.


7


 Atenção
 Ao desembalar o produto evitar a utilização de ferramentas cortantes nas partes
onde estão localizados os instrumentos e os fechamentos do painel, para evitar por
exemplo avaria a pintura.


NOTA
O descarte das embalagens devem ser previamente segregados conforme sua constituição
ou composição e ter a destinação de resíduos que inclui a reutilização, a reciclagem, a
compostagem, a recuperação e o aproveitamento energético ou outras destinações
admitidas pelos órgãos competentes do Sisnama, do SNVS e do Suasa, entre elas a
disposição final, observando normas operacionais específicas de modo a evitar danos ou
riscos à saúde pública e à segurança e a minimizar os impactos ambientais adversos;

2.2 Recebimento

● No recebimento do equipamento, e antes de manuseá-lo, verifique se a embalagem
utilizada para o transporte não foi danificada e se todos os itens da lista da
embalagem foram efetivamente entregues.
● Verifique o equipamento em sua totalidade para certificar-se de que não houve
danos ou choques que possam prejudicar o isolamento ou o funcionamento.
● Verifique a informação fornecida na placa de identificação do painel, localizada na
coluna de entrada, se está de acordo com aquela fornecida no documento de
entrega.
● Em caso de dano ou falta de peças informe o agente de transporte por meio de carta
registrada.

NOTA

Não nos responsabilizamos por perdas e danos durante o transporte e qualquer obrigação
por perdas e danos, quando o transporte for de responsabilidade do cliente.




8

2.3 Transporte
● O equipamento é entregue em embalagens conforme mencionado anteriormente. A
desembalagem final do equipamento deve ser efetuada, se possível, no momento
antes da instalação.

O equipamento pode ser transportado de duas formas:

● Içamento na Base:
O equipamento pode ser levantado pela frente ou por trás por um movimentador de
paletes ou por uma empilhadeira. Deve-se tomar cuidado para içar o equipamento e
este deve estar amarrado por uma cinta de segurança durante o transporte.
● Içamento por cabo:
Quando forem utilizados guindastes ou pontes rolantes, os cabos devem ser
adequados e devem estar em boas condições. Os cabos devem ser conectados aos
pontos de içamento do equipamento. Ajuste o comprimento dos cabos ao tamanho dopainel, de tal forma que o ângulo entre os cabos não exceda 60º.
Antes do içamento total faça uma verificação elevando o painel a 50 mm.


Advertência

 Cuidado ao movimentar o equipamento, pois este tem uma tendência a inclinar-se por
causa da posição elevada do seu centro de gravidade.

Antes de içar o equipamento verifique o peso total e a capacidade dos cabos e
equipamentos de transportes.

Ignorar estas instruções poderá causar ferimentos ou dano ao equipamento.


Fig.1 Transporte de colunas acopladas Fig.2 Transporte com uma empilhadeira.



9

2.4 Armazenamento

● O Painel Vepan é um equipamento de uso abrigado e deve ser armazenado
verticalmente, em local seco, ventilado, protegido da chuva, de temperaturas
extremas e de poeira.
● O Painel deve se possível, permanecer embalado até a instalação final.
● A faixa de temperatura aceitável para armazenamento é de -10°C a 40°C.
CUIDADO
Cuidado
Nunca armazene o Painel ao ar livre, mesmo se este for coberto por uma lona.
Ignorar este cuidado pode causar dano ao equipamento.

3 Instalação

3.1 Preparação do local da instalação

● O local da instalação do Painel deve estar limpo. O piso deve ser plano e nivelado.
Caso o painel seja de sobrepor, o mesmo deve ser fixado na parede com uma altura
adequada e que permita o acesso.
● Caso o painel tenha sido previsto para conexões frontais, não é necessário prever
espaço na parte posterior. Caso contrário, para as conexões traseiras, deixe pelo
menos 1200 mm de espaço livre, para permitir a abertura das portas e o acesso do
operador.
● Deve ser previsto pelo menos 1200 mm de espaço livre em frente ao Painel, para
permitir a abertura completa das portas para a manutenção, ou para permitir
eventualmente o uso de carrinho elevador.
● Prever espaço para futuras ampliações.
● Conexão pela parte superior.
● Deve ser previsto no mínimo 600 mm de espaço livre acima do Painel.
Duas possibilidades para a passagem dos cabos:
✓ Através de uma canaleta localizada sob o equipamento. A profundidade mínima
recomendada é de 600 mm, para permitir o raio mínimo de curvatura dos cabos de
potência.
✓ Ou sob um piso falso. Neste caso, devem ser feitos furos no piso para a passagem
dos cabos.


PERIGO

Perigo
RISCO DE CHOQUE ELÉTRICO, QUEIMADURAS OU EXPLOSÃO.

Antes de cada intervenção desenergizar o equipamento. O risco de choque elétrico,
queimaduras ou explosão existem tanto dentro como fora do equipamento.
Ignorar estas instruções poderá causar choque elétrico, ferimentos graves ou morte!





10

3.2 Acoplamento das colunas

● Posicione as colunas no local de instalação, na ordem de montagem projetada;
● Retire toda a embalagem de proteção;
● Retire as tampas para facilitar o acesso para a montagem do painel. Marcar a
posição de cada peça;
● Desmontagem das tampas laterais:
1. Retire os quatro parafusos que seguram a tampa;
2. Levante a tampa para soltar dos suportes e retire-a.
● As colunas podem ser instaladas começando da direita para a esquerda ou da
esquerda para a direita, ou começar pela coluna central;
● Posicione a primeira coluna e prenda-a ao piso usando três chumbadores M10;
● Posicione a segunda coluna ao lado da primeira;
● Prenda a segunda coluna ao piso usando dois chumbadores M10 nos cantos
diagonalmente opostos;
● Acople as duas colunas usando os parafusos e as arruelas fornecidas.
● Proceda da mesma forma com as outras colunas.
NOTA
Se o piso não estiver perfeitamente plano, calce as colunas antes de fixá-las
definitivamente.


Advertência
Tenha o máximo cuidado ao movimentar o equipamento, pois este tem uma tendência a
inclinar-se por causa da posição elevada do seu centro de gravidade.
Ignorar estas instruções poderá causar ferimentos ou dano ao equipamento.


3.3 Conexão da barra de terra

● A barra de terra das várias colunas deve ser conectada por meio de parafusos e
porcas de classe 8.8;
● Monte a barra utilizando parafusos M10 com arruelas cônicas, e aperte as porcas,
usando uma chave dinamométrica (torquímetro).
● Ver tabela 3.3.1. Uma vez apertadas, marque cada porca com um pingo de tinta
vermelha (Tinta Lacre).
Tabela 3.3.1
Tabela de aperto para parafusos classe 8.8:

Diâmetro
Nominal
M12 M10 M8 M6
Torque em N 75N 50N 28N 13N
Torque em
daNm
7,5daNm 5daNm 2,8daNm 1,3daNm
Rev.01
Obs.: Torque aperto = 80% do limite elástico do parafuso


11

3.4 Acoplamento do barramento principal

● Acoplamento com talas;
● Posicione a segunda coluna, ajuste as talas;
● Alinhe os furos de acoplamento;
● Encaixe os parafusos, arruelas e porcas;
● Aperte todas as porcas no torque de aperto indicado, usando uma chave
dinamométrica;
● Uma vez apertadas, marque todas as porcas com um pingo de tinta vermelha.


3.5 Conexões dos cabos de força

PERIGO
Desligue a alimentação do painel antes de iniciar o trabalho. Existe risco de choque elétrico,
queimaduras e explosão a cada intervenção no equipamento ou em volta dele.
Ignorar estas instruções poderá causar ferimentos graves ou morte.

NOTA

● Os cabos nunca devem tocar ou passar entre os barramentos.
● Quando estiver dobrando os cabos, observe o raio mínimo de curvatura (seis a oito
vezes o diâmetro do cabo).
● Primeiramente conecte a barra de terra do Painel ao eletrodo de terra para garantir
a proteção do pessoal.
● Deve-se tomar cuidado quando se estiver instalando os cabos para evitar qualquer
esforço mecânico nos terminais de conexão dos componentes.


3.5.1 Entrada de cabos pela parte superior:
● Retire a flange superior,
● Faça os furos necessários para a instalação dos prensa cabos ou passa cabos de
borracha,
● Instale os prensa cabos. Eles devem respeitar o grau de proteção do equipamento,
sobretudo os mais elevados,
● Recoloque a tampa de volta no Painel,
● Passe os cabos através dos prensa cabos,
● Os cabos devem passar nos compartimentos previstos para esta finalidade,
● Proteger os equipamentos antes de realizar qualquer corte ou furação nos painéis e
realizar a remoção de todos os cavacos dos cortes e furações, de chapas antes de
prosseguir com a instalação.

3.5.2 Entrada de cabos pela parte inferior:
● Retire a chapa inferior,
● Faça os furos necessários para a instalação dos prensa cabos ou passa cabos de
borracha,


12

● Instale os prensa cabos. Eles devem respeitar o grau de proteção do equipamento,
sobretudo os mais elevados,
● Monte a chapa inferior novamente,
● Passe os cabos através dos prensa cabos,
● Os cabos devem passar nos compartimentos previstos para esta finalidade,
● Se a chapa inferior não for usada, os cabos devem ser fixados a um suporte na
parte inferior do compartimento.


3.5.3 Conexão dos cabos nas extremidades das barras de
cobre:

● Use terminais para as conexões nas extremidades das barras de cobre. Se as
conexões forem feitas com cabos de alumínio, use terminais bi metálicos.
● Quando as conexões forem feitas com várias barras por fase, posicione os terminais
opostos uns aos outros.
● Todas as conexões devem ser feitas com parafusos e porcas e estar devidamente
apertadas.
● Uma vez apertadas, marque cada porca com um pingo de tinta vermelha.
● Conexão dos cabos diretamente nos terminais dos componentes (sempre consultar
o manual do equipamento).

NOTA:
Respeite o perímetro de segurança definido pelo fabricante do componente para
garantir o seu bom funcionamento.


3.6 Conexões dos circuitos auxiliares

● Passe os cabos pela canaleta:
● A canaleta não deve ser preenchida com mais de 70 % de sua capacidade,
● Os cabos não devem ser fixados dentro das canaletas.
● As conexões devem ser feitas nos terminais:
● Todos os fios do condutor devem ser inseridos no orifício do terminal,
● Aperte com firmeza, tomando cuidado para não cortar os fios.
● Cabos blindagem
● Conecte a blindagem dos cabos a terra.


Nota:
● Os circuitosauxiliares devem ser separados dos circuitos de força.
● Os cabos devem, quando possível, passar em canaletas.



13

Fig.3 Fig.4

Fig.5
3.7 Procedimentos finais de instalação (Caixa Moldada).
● Recoloque as tampas laterais em cada extremidade e as portas em suas posições
iniciais;
● Reconecte a cordoalha do aterramento nas portas;
● Instale os componentes extraíveis.

NT e NW da Linha Masterpact (Schneider)

● Desembale os disjuntores;
● Verifique se não foram danificados, o que poderá impedir o bom funcionamento;
● Retire os dois suportes de segurança;
● Antes de instalar o NT e NW, verifique se o chassi corresponde ao disjuntor;
● Puxe as linguetas de extração para inserir o NT e NW no chassi.
● Maiores detalhes no manual do fabricante do produto.

CVS*, NS, NSX da Linha Compact (Schneider)

● Consulte a documentação dos disjuntores e o guia de instalação.

EZC da Linha Easypact (Schneider) *

● Consulte a documentação dos disjuntores e o guia de instalação.


14

 * São componentes fixos.

3.8 Verificações preliminares

● Retire todos os objetos estranhos que possam atrapalhar o funcionamento do painel
(pedaços de cabos, fios, porcas, parafusos, ferramentas...).
● Aspire todo o painel para retirar a poeira.
Verifique o isolamento dos circuitos auxiliares usando um "megger" (Megôhmetro);
● Verifique o funcionamento dos circuitos auxiliares.
● Energize e faça testes de funcionamento das diferentes sequências.

● Faça a medição global de isolamento. No caso de um regime de neutro tipo TNC,
desconecte os eletrodos terra antes de fazer as medições de isolamento. As
medições devem ser feitas usando um "megger" de pelo menos 500 VCC.
Obs.: O valor da resistência de isolamento deve ser no mínimo 1000 ohms/V.
 Se o valor total de isolamento for baixo, pré-aqueça o painel usando uma fonte de
calor (resistência de aquecimento, lâmpada) por pelo menos 24 horas, para remover a
umidade, e então, faça a medição global de isolamento novamente.
● Os ensaios dielétricos já foram feitos na fábrica (ver o relatório de testes da fábrica).
● Conexões e verificações finais:
● Reconecte os eletrodos terra que foram desconectados para as medições de
isolamento e dielétricas.
● Verifique a continuidade elétrica de todas as partes mecânicas que compõem o
painel (presença de arruelas de contato, presença de cordoalhas de aterramento das
portas, etc.).
● Verifique, usando uma chave dinamométrica, o aperto de todas as conexões
elétricas e mecânicas e os chumbadores.
● Verificações diversas:
− travamento mecânico dos componentes;
− identificadores no painel, nos condutores de força e de controle;
− inspeção visual das superfícies externas e da pintura.
− retoque quaisquer arranhões ou outros defeitos.
− lubrifique levemente os contatos elétricos.



CUIDADO

Os testes dielétricos submetem o equipamento a certos desgastes (envelhecimento, etc.)
e não devem ser feitos com frequência.









15

3.9 Energizando o equipamento pela primeira vez

● Verifique se os disjuntores estão na posição aberta (desligado).
● Ajuste as unidades de controle dos disjuntores (ver o manual do fabricante) para
proteger a rede ou saídas de distribuição de baixa tensão.
● Ajuste as unidades de disparo termomagnéticas ou eletrônicas nos disjuntores em
caixa moldados, em função das características nominais de cada saída.
● Ajuste a unidade magnética de cada um dos disjuntores de proteção de motor depois
de examinar a placa de identificação do motor a ser protegido.
● Verifique se a sequência de fases está de acordo com os circuitos que alimentam o
Painel.
● Energize os circuitos de força um após o outro, verificando em cada etapa se as
cargas estão sendo alimentadas e operando corretamente.
● Faça testes de operação:
● Sequência de operação,
● Comando, sinalização, medição e proteção,
● Mecanismo de controle remoto,
● Travamento elétrico.


PERIGO

RISCO DE CHOQUE ELÉTRICO, QUEIMADURAS OU
EXPLOSÃO.

Energizar o painel pela primeira vez é potencialmente perigoso. Somente uma pessoa
qualificada pode efetuar o procedimento de energização, pois os efeitos causados por
instalações incorretas, e não detectadas durante as verificações preliminares, podem
causar ferimentos e danos sérios ao equipamento quando energizado.
Ignorar estas instruções poderá causar ferimentos graves ou morte, e danos ao
painel.
PERIGO
Desligue o equipamento antes de trabalhar nele. Existe um risco de choque elétrico,
queimaduras ou explosão durante o período de intervenção no equipamento ou ao seu
redor.
Ignorar estas instruções poderá causar ferimentos graves ou morte.














16

4 Operação

4.1 Operação dos equipamentos

Para operação dos equipamentos contidos no painel, primeiramente verificar se a
documentação dos componentes está em conformidade com o projetos e para todos os
componentes, seguir as orientações do fabricante sobre a sua operação.
Em relação ao funcionamentos do sistema do painel será necessário uma pessoa com
conhecimento e habilitada para realizar os procedimentos de funcionamento do painel.

4.2 Manutenção

 As Verificações periódicas no painel VEPAN devem ser feitas de acordo com as regras
aplicáveis.
Deve-se fazer uma manutenção periódica uma vez por ano ou mais, dependendo das
necessidades exigidas pelas condições de serviço ou contrato de manutenção.


PERIGO:
RISCO DE CHOQUE ELÉTRICO, QUEIMADURA OU EXPLOSÃO
Desligue o equipamento antes de qualquer tipo de intervenção de manutenção. Existe o
risco de choque elétrico, queimadura e explosão quando trabalhando no equipamento ou a
seu redor.
Ignorar estas instruções poderá causar ferimentos graves ou morte.

4.3 Manutenção das partes fixas do painel

- Operações comuns de manutenção para toda a gama.

● Verifique no interior e exterior do painel se há pontos de umidade ou materiais
estranhos. Retire todo material estranho e limpe o painel;
● Use um aspirador de pó para limpar. Se for necessário, limpe o sistema de ventilação
e troque os filtros;
● Limpe a graxa velha de todas as peças mecânicas e engraxe levemente outra vez.
● Examine o acabamento externo do painel. Se for necessário, retoque os arranhões
na pintura e substitua toda a peça danificada ou enferrujada;
● Verifique os dispositivos de monitoração do isolamento (se houver);
● Teste os sistemas de sinalização;
● Controle visual dos jogos de barras;
● Os parafusos dos barramentos não precisam ser reapertados desde que a tinta
vermelha, que garante o torque de aperto correta, esteja intacta.

- Se for detectado qualquer ponto quente (mudança de cor) a montagem deve ser desfeita.
Limpe e lixe as superfícies de contato (lixa400).
Quando montar novamente:

● Use parafusos, porcas e arruelas novas e idênticas (classe 8.8);
● Após apertos dos parafusos aplicar tinta vermelha (TINTA LACRE);


17

● Verifique visualmente a condição e o aperto dos suportes dos jogos de barras;
● Verifique o aperto dos cabos de entrada e saída;
● Verifique os componentes;
● Consulte os manuais correspondentes.

Manutenção adicional para painel VEPAN extraíveis.

● Verifique a condição das barras, nos pontos de contato das pinças (sem corrosão).
Retire toda a graxa das peças de plásticos.
● Verifique o posicionamento correto das tomadas auxiliares e suas condições.
Limpe os trilhos.



NOTA:
● Não limpe usando ar comprimido, para evitar que o vento contamine outras
superfícies.
● Para fins de limpeza use panos secos ou embebidos em álcool etílico anidro. Todos
os outros produtos são proibidos.
Nunca permita que as peças plásticas (suportes para os jogos de barras e contatos que
podem ser desconectados) entrem em contato com graxasou com detergentes.


Fig. 6




18

4.4 Manutenção nas gavetas

● Verifique se os mecanismo de inserção/ extração estão funcionando.
● Engraxe levemente a rampa do came e o eixo de acoplamento mecânico
(Graxa UNIREX N2 ou similar).
● Limpe as pinças de contato. Engraxe levemente os elementos que fazem o
contato elétrico (graxa BARRIERTA L55/2 da KLUBER).
● Verifique se os blocos de contatos auxiliares da gaveta se movem livremente.
● Verifique o posicionamento dos contatos auxiliares na gaveta.
● Verifique a condição dos contatos auxiliares.
● Verifique todas as conexões.
● Verifique o aperto das conexões dos componentes (presença de tinta
vermelha). Se for necessária, reaperte-as.
● Verifique os componentes da gaveta (consulte os manuais correspondes).



4.5 Verificação antes da energização

● Verifique o aterramento de todas as peças condutoras expostas.
● Verifique as ligações equipotenciais.
● Faça medições de isolamento.

4.6 Manutenção após um curto-circuito

● As correntes altas que resultam de um curto-circuito causam danos nas estruturas,
componentes, barramentos e cabos. Depois de um curto-circuito, entre em contato
com a VEPAN ELETROTÉCNICA LTDA.

PERIGO

RISCO DE CHOQUE ELÉTRICO, QUEIMADURAS OU EXPLOSÕES
Para evitar o contato acidental com as partes vivas, todo o equipamento deve ser
desenergizado, desconectado e isolado. Antes de qualquer intervenção no equipamento
verifique se não há presença de tensão em nenhum dos terminais de entrada ou de saída
dos disjuntores, contatores ou seccionadores do painel. Somente pessoal qualificado deve
efetuar os procedimentos de inspeção e conserto. Todos os procedimentos de segurança
devem ser observados.
Ignorar estas instruções poderá causar ferimentos graves ou à morte.


4.7 Frequência da manutenção preventiva

A frequência da manutenção preventiva depende principalmente das condições de
operações encontradas em ambientes normais, a frequência em que a manutenção deve
ser feita é indicada na tabela abaixo. A frequência pode ser menor se o painel for usado em
um ambiente particularmente limpo e com carga reduzida. Por outro lado, se o painel for
usado num ambiente particularmente agressivo, (poeira, umidade, vapores corrosivos,
calor) ou se for usado à plena carga, a frequência da manutenção deve ser maior.



19

Tipo Ação Frequência
Inspeção Geral ✦ Verificação geral
✦ Limpeza geral
✦ Engraxe das peças
mecânicas
Uma vez ao ano
Manutenção do barramento principal ✦ Verificação das conexões A cada 2 anos (ou durante uma
parada programada)
Manutenção do barramento principal De acordo com os manuais de
operação dos fabricantes

Manutenção das Gavetas ✦ Efetue uma operação de
extração de todas as gavetas
Esta operação fará com que
a eventual oxidação causada
pelo fenômeno de “fretting
corrosion” seja eliminada
das pinças.
✦ Verifique visualmente as
barras e pinças de contato.
Aplique graxa.
✦ Lubrifique todas as peças
móveis.
✦ Reaperte todos os pontos de
conexões.
✦ Verificação do aspecto e da
fixação do bloco de conexão
de saída, na parte fixa
✦ Verifique o aperto de todas
as conexões de força e
controle.
A cada 3 meses







A cada 3 meses.



A cada 3 meses.

A cada 6 meses.

A cada 6 meses.


A cada 6 meses.


NOTA
Por limpeza, quer dizer eliminação da poeira e de excesso de graxa usando uma
escova ou pano seco.
Por lubrificação, quer dizer aplicação de graxa com um pincel nas articulações da
gaveta.

4.8 Correção dos Problemas

Em caso de quaisquer problemas com componentes, consulte os manuais dos
correspondentes:

● Painel de comando VEPAN: consulte a seção “OPERAÇÃO”.
● Disjuntores em geral: consulte manuais correspondentes.
● DR- Interruptores diferenciais Residuais
(independente de quantidade de polos): consulte manuais correspondentes.
● Transformadores de Potência, corrente e tensão: consulte manuais
correspondentes.
● Medidores: consulte manuais correspondentes.
● Inversores de Frequência: consulte manuais correspondentes.
● Comutadoras: consulte manuais correspondentes.
● Relés em geral: consulte manuais correspondentes.
● Capacitores: consulte manuais correspondentes.
● Modulares Lógicos: consulte manuais correspondentes.
● Contatores de Força ou comando: consulte manuais correspondentes.
● Botoeiras e sinalizadores em Geral: consulte manuais correspondentes.


20

● Chaves Seccionadoras em Geral: consulte manuais correspondentes.

5 Ciclo de vida
A Vepan se preocupa com a destinação de seus produtos e de forma a atender as
necessidades de seus clientes e permitir melhores condições de vida do produto, sem
comprometer a qualidade ambiental e o atendimento das necessidades das gerações
futuras.

Após a inutilização do produto ou componente de fornecimento Vepan, o seu descarte pode
ser direcionado a nossa fábrica, onde faremos a destinação final ambientalmente adequado
conforme legislação vigente e em atendimento ao Decreto 9177 de 23de outubro de 2017
que Regulamenta o art. 33 da Lei nº 12.305, de 2 de agosto de 2010, que institui a Política
Nacional de Resíduos Sólidos, e complementa os art. 16 e art. 17 do Decreto nº 7.404, de
23 de dezembro de 2010 e dá outras providências.

Caso não seja possível o envio para a Vepan, efetuar o descarte conforme legislação
vigente da sua região.

OBS: A Vepan não se responsabiliza pelos custos de transporte do produto após uso para
descarte.

A Vepan Eletrotécnica Ltda se coloca a sua disposição para recebermos sua visita a nossa
fábrica, ou poder entrar em contato conosco para tirar suas dúvidas, fazer sugestões,
críticas e ou obter quaisquer informações para lhe proporcionar um melhor aproveito do
seus produtos VEPAN.



Fábrica

 Rua Flor de Noiva, 1000/1030 – Itaquaquecetuba/ SP.
Quinta de boa Vista – CEP 08597- 630
Fone: (11)4645 - 2141
 E-mail: vendas@vepan.com.br
