10/05/2023
1
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle
RESPOSTA TEMPORAL
SISTEMAS DE SEGUNDA ORDEM - SSO
Parte 6
Teoria de Controle - Profº Ademir

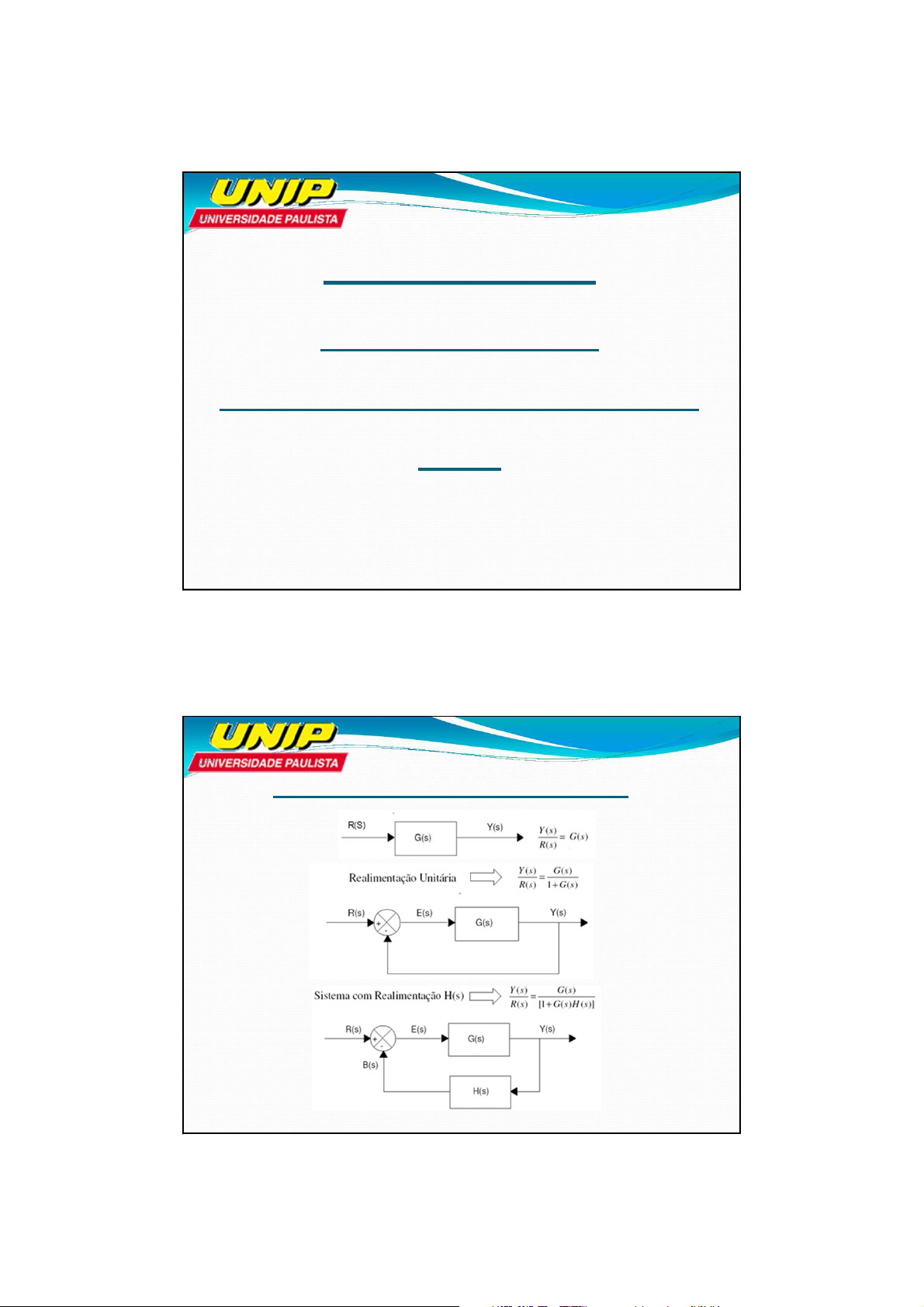

REPRESENTAÇÃO SSOs ATRAVÉS DBs
2
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle - Profº Ademir
Malha Aberta
10/05/2023
2
REPRESENTAÇÃO SSOs ATRAVÉS DIAGRAMA DE BLOCOS
3
É comum plotar as curvas de resposta de sistemas aplicando a entrada R(s)
sinais conhecidos. Os mais comuns são:
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle - Profº Ademir
4Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Sistemas de 2a Ordem (SSO)
São aqueles cuja função de transferência possui dois pólos.
Considere o diagrama de bloco de um sistema de segunda ordem descrito a seguir:
Neste caso a função de transferência de malha fechada é dada por:
A forma generalizada para a resposta de um sistema de segunda ordem é:
10/05/2023
3
5Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Sistemas de 2a Ordem (SSO)
6Teoria de Controle - Profº Ademir
PARÂMETROS DE UM SSO
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
10/05/2023
4
7Teoria de Controle - Profº Ademir
PARÂMETROS DE UM SSO
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Resumo da classificação dos sistemas de segunda ordem e a localização de seus
polos
8Teoria de Controle - Profº Ademir
PARÂMETROS DE UM SSO
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Respostas ao degrau desses sistemas
10/05/2023
5
9Teoria de Controle - Profº Ademir
Casos de resposta de SSO em função do coeficiente de amortecimento
PARÂMETROS DE UM SSO
10Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
10/05/2023
6
11Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
12Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
10/05/2023
7
13Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
14Teoria de Controle - Profº Ademir
PARÂMETROS DE UM SSO
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Exemplo: Encontre o valor do coeficiente de amortecimento e da
frequência natural da seguinte função de transferência:
então temos,
10/05/2023
8
15Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Considerando-se um degrau unitário aplicado a um sistema de segunda ordem
típico temos:
Aplicando-se a transformada inversa de Laplace, obtemos:
16Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
CURVA DE RESPOSTA A UM DEGRAU UNITÁRIO
SISTEMAS DE SEGUNDA ORDEM - SSO
10/05/2023
9
17Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Aplicando-se a transformada inversa de Laplace, obtemos:
Aplicando-se um impulso δ(s) = 1 em um sistema de segunda ordem típico temos,
o que simplesmente é a derivada da resposta de um sistema de segunda ordem a
entrada degrau.
18Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
CURVA DE RESPOSTA A UM IMPULSO UNITÁRIO
SISTEMAS DE SEGUNDA ORDEM - SSO
10/05/2023
10
19Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Sistemas de 2a Ordem (SSO)
20Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Sistemas de 2a Ordem (SSO)
10/05/2023
11
21Teoria de Controle - Profº Ademir
ÍNDICES DE DESEMPENHO
e a magnitude da resposta em Tp é dada por:
 Tempo de Subida (Tr): é o tempo que a resposta leva para
ir de 10% a 90% do valor de regime da resposta.
 Tempo de Subida (Tp): é o tempo onde a resposta atinge o máximo valor.
O tempo de pico, Tp pode ser obtido por:
22Teoria de Controle - Profº Ademir
ÍNDICES DE DESEMPENHO
 Porcentagem de Overshoot (P.O.): a ultrapassagem percentual, P.0., é
dada pela seguinte expressão,
Sendo
MP = valor máximo da resposta,
Fv = valor de regime permanente.
Ou ainda
10/05/2023
12
23Teoria de Controle - Profº Ademir
ÍNDICES DE DESEMPENHO
 Tempo de Estabelecimento ou Tempo Acomodação (Te ou Ts): é o
tempo que a resposta leva para atingir o regime. Considera-se regime
quando a resposta atingir uma faixa em torno do valor de regime. Nos
cálculos consideraremos que regime será quando a amplitude da resposta
estiver a ±2% do valor de regime. Neste caso
A resposta transitória pode ser descrita por dois fatores:
1 Rapidez da resposta, a qual pode ser projetada pela escolha adequada
do tempo de pico e o tempo de subida.
2 Proximidade da resposta com a resposta desejada, a qual pode ser
atingida projetando-se um sistema de controle com uma porcentagem de
overshoot e tempo de estabelecimento adequado.
24Teoria de Controle - Profº Ademir
PARÂMETROS DE UM SSO
10/05/2023
13
25Teoria de Controle - Profº Ademir
Resposta no Domínio do Tempo ( Pólos, Zeros )
A resposta de saída de um sistema é a somatória de duas
respostas: a resposta forçada e a resposta natural.
Diversas técnicas, como a solução de equações
diferenciais ou a aplicação da Transformada de Laplace
permitem calcular a resposta de saída dos sistemas,
porém tais técnicas são trabalhosas e consomem muito
tempo.
A análise dos pólos e zeros e de sua relação com a
resposta forçada e a resposta natural simplifica e torna
mais rápida a determinação do comportamento da
resposta de saída do sistema sobre análise.
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
26Teoria de Controle - Profº Ademir
Pólos de uma Função de Transferência
 valores da variável, s, da Transformada de Laplace que fazem com que a função de transferência se
tome infinita.
 quaisquer raízes do denominador da função de transferência que sejam comuns às raízes do
numerador.
Pólos: valores de s que satisfazem à equação b(s) = 0 (representaremos graficamente por um X)
Zeros de uma Função de Transferência
 valores da variável, s, da Transformada de Laplace que fazem com que a função de transferência se
torne igual a zero.
 quaisquer raízes do numerador da função de transferência que sejam comuns às raízes do
denominador.
Zeros: valores de s que satisfazem à equação a(s) = 0 (representaremos graficamente por um 0)
Resposta no Domínio do Tempo ( Pólos, Zeros )
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
10/05/2023
14
27Teoria de Controle - Profº Ademir
Resposta no Domínio do Tempo ( Pólos, Zeros )
O estudo da Resposta temporal, nos permitirá a partir de uma
função no domínio da frequência visualizar sua resposta no
domínio do tempo, sem cálculos matemáticos complexos.
Sistemas de controle independentes da sua ordem (número de
raízes da equação característica), obedecem sempre seu(s)
pólo(s) dominante(s), de forma que podemos sempre
considerar que um sistema possui 1 ou 2 pólos dominantes.
Quando as raízes de um sistema se apresentam complexase
conjugadas, teremos dois polos dominantes e quando o
sistema apresentar uma raiz real, naturalmente este será o pólo
dominante.
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
28Teoria de Controle - Profº Ademir
Resposta no Domínio do Tempo ( Pólos, Zeros )
Consideramos o polo dominante sempre aquele que no
plano s se apresentar mais a direita de todos, veja
exemplo que segue.
Observe que zeros não interferem no conceito de polos
dominantes, pois estes não levam os sistemas a perda de
estabilidade, tema que abordaremos mais adiante.
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
10/05/2023
15
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Sistemas de Controle e Servomecanismos - Profº Ademir
Respostas de um
sistema quando
deslocamos os pólos
dominantes sobre o
plano complexo s.
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Sistemas de Controle e Servomecanismos - Profº Ademir
Admitindo um sistema que apresenta 3 pólos e um zero, mostrado na equação.
Se o termo (s + P1) e o termo (s + z), forem coincidentes, um anulará o outro,
resultando em uma equação de um sistema de segunda ordem.
Cancelamento de Pólos e Zeros e seus efeitos
Ainda se o zero e o pólo não estiverem exatamente na mesma posição, mas
muito próximos, a transformada inversa de Laplace mostra que o resíduo do
decaimento exponencial é muito menor que a amplitude da resposta de 2ª
ordem, e pode ser desconsiderado.
10/05/2023
16
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Sistemas de Controle e Servomecanismos - Profº Ademir
Cancelamento de Pólos e Zeros
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Sistemas de Controle e Servomecanismos - Profº Ademir
Cancelamento de Pólos e Zeros
Quando afastamos o pólo do zero, sua amplitude se torna relevante, não
podendo ser desconsiderado.
10/05/2023
17
33Teoria de Controle - Profº Ademir
Pólos – Resposta Forçada e Resposta Natural
Exemplo: Determinação das respostas natural e forçada usando pólos.
34Teoria de Controle - Profº Ademir
Resposta no Domínio do Tempo ( Pólos, Zeros )
10/05/2023
18
Exemplo: Determinação Pólos complexos conjugados
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle - Profº Ademir
1) Determine os pólos e zeros dos sistemas, plote-os num diagrama de pólos e
zeros, (representação números plano complexo =>( ) , e classifique-os .
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle - Profº Ademir
EXERCÍCIOS (PARA ENTREGAR)
10/05/2023
19
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle - Profº Ademir
EXERCÍCIOS
RESOLUÇÃO
e
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle - Profº Ademir
10/05/2023
20
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle - Profº Ademir
UNIVERSIDADE PAULISTA – UNIP
INSTITUTO DE CIÊNCIAS EXATAS E TECNOLOGIA
ENGENHARIA MECATRÔNICA
Teoria de Controle - Profº Ademir
EXERCÍCIO EXTRA
(PARA ENTREGAR)
