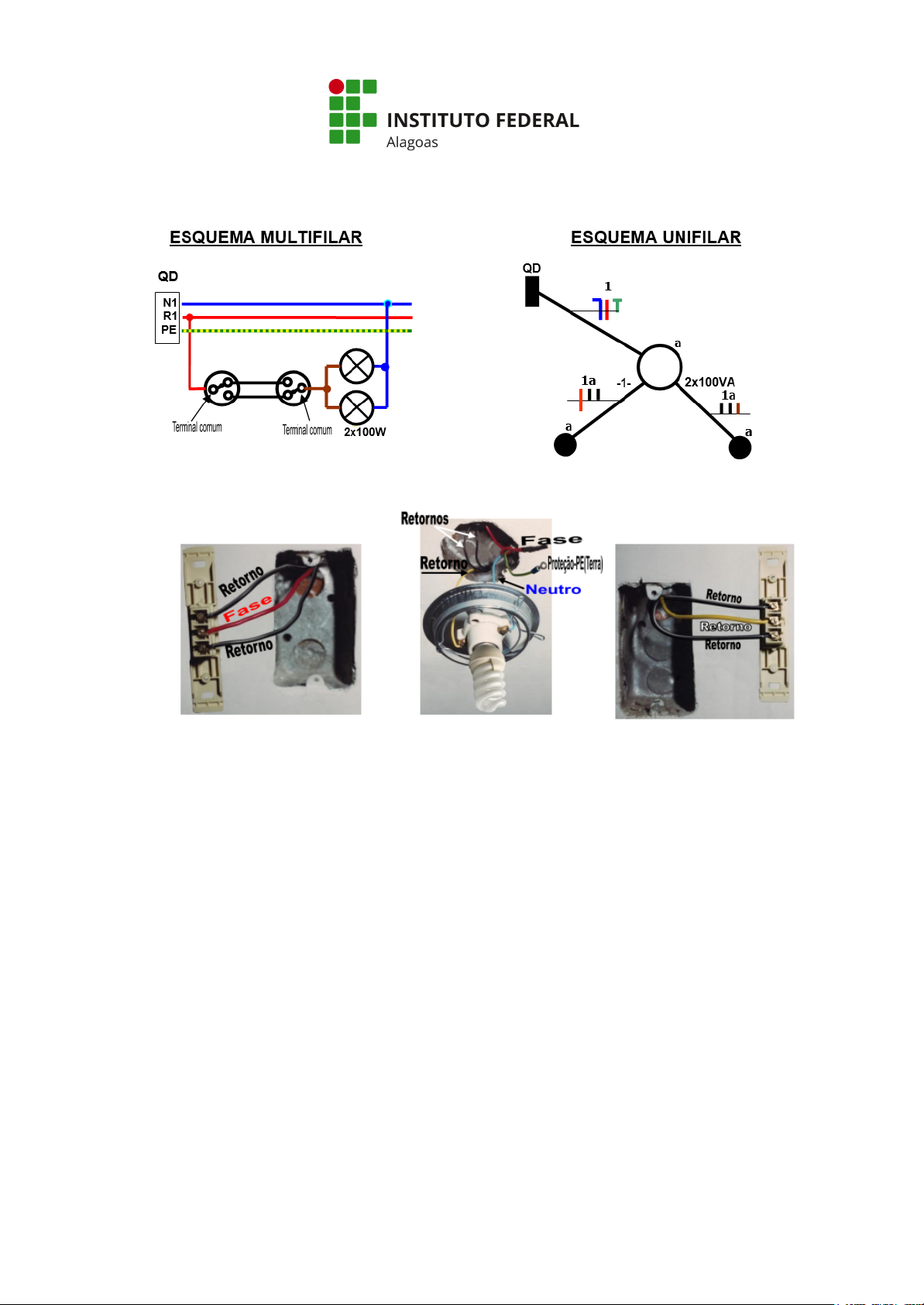

INFORMAÇÕES GERAIS SOBRE INTERRUPTORES PARALELOS.



Pontos importantes
1. Os interruptores paralelos são usados para comandar uma lâmpada ou um grupo de lâmpadas de
apenas dois locais.
2. Portanto, são necessários SEMPRE dois interruptores paralelos para que possamos efetuar o
comando da(s) lâmpada(s).
3. Esses interruptores possuem três terminais, sendo que um deles é denominado de terminal comum
e os outros dois são chamados de retornos ou paralelos.
4. No terminal comum de um dos interruptores, ligamos a fase, e de outro interruptor ligamos o
retorno para a lâmpada.
5. Os outros dois terminais (retornos ou paralelos) são interligados entre si, ou seja, são dois
condutores paralelos ligado de um ao outro interruptor.
6. Os interruptores paralelos podem ser utilizados em diversos locais, tais como: Salas, Escadarias,
Corredores e em outros locais onde se deseja comodidade na instalação, evitando retornar ao
mesmo ponto para apagar ou acender a lâmpada.
7. O Interruptor paralelo é também conhecido com o nome de “three way” (três vias ou três
caminhos).
 Nota: Prever condutor de proteção (PE) em todos os circuitos e partes metálicas
INFORMAÇÕES GERAIS SOBRE INTERRUPTORES INTERMEDIÁRIOS.



Pontos importantes
1. Os interruptores intermediários possuem quatro terminais para as ligações.
2. São utilizados para o comando de uma lâmpada ou grupo de lâmpadas de três ou mais locais
diferentes.
3. São sempre instalados entre dois interruptores paralelos.
4. As ligações na entrada e saída são feitas pela lateral do interruptor.
5. Nunca ligar o condutor de fase nesses interruptores.









EXERCÍCIO - PARALELOS E INTERMEDIÁRIOS

1. Analise a Figura 1 e elabore os diagramas multifilar (Figura 2) e unifilar (Figura
3) baseando-se nela.

Figura 1 - Circuito de Iluminação (Circuito 1) + Circuito de tomadas (Circuito 2)

Fonte: Elaborada pelo autor baseado em Notas de aula de Wirmond


Figura 2 - Representação Multifilar da foto (Figura1)















Figura 3 - Representação Unifilar da foto (Figura 1)

Fonte: Elaborada pelo autor baseado em Notas de aula de Wirmon


2. Complete as ligações dos esquemas multifilar e unifilar, sendo dada a simbologia
padronizada.

a) Três lâmpadas comandadas de dois pontos distintos.

DIAGRAMA MULTIFILAR DIAGRAMA UNIFILAR





b) Acionamento de uma lâmpada de um único ponto e comando de iluminação de dois
pontos distintos.

DIAGRAMA MULTIFILAR DIAGRAMA UNIFILAR
















c) Circuito de Iluminação e tomadas

DIAGRAMA MULTIFILAR DIAGRAMA UNIFILAR


3. Esquema unifilar de uma representação em prumada. Representar a fiação nos
locais indicados

NOTAS:
1. O condutor de proteção pode ser comum a vários circuitos.
2. Condutores não especificados são de seção 1,5mm2 .
3. Eletrodutos não especificados são de Øn=20mm ou ½”.






4. A prumada ou perfil da questão 3 é também representada em planta, como
pavimento térreo ou inferior e pavimento superior. Neste contexto, representar a
fiação correspondente a cada trecho do traçado de eletrodutos da planta a seguir.
Representação em planta baixa do pavimento térreo Representação em planta baixa do pavimento superior


5. Complete as ligações dos esquemas multifilar e unifilar, sendo dada a simbologia
padronizada.

a) Quatro lâmpadas comandadas de quatro pontos distintos

DIAGRAMA MULTIFILAR DIAGRAMA UNIFILAR















b) Três lâmpadas comandadas por três pontos distintos (Circuito 1) e duas tomadas baixas
(Circuito 2).

DIAGRAMA MULTIFILAR DIAGRAMA UNIFILAR




c) Circuito de iluminação formado por interruptores simples, paralelos e intermediários.

DIAGRAMA MULTIFILAR DIAGRAMA UNIFILAR














6. Sendo dada a representação da planta baixa, bem como o posicionamento da
simbologia padronizada e traçados de eletrodutos, fazer a representação da fiação
conforme a planta abaixo.
a)


b)














7. Prumada com três pavimentos. Faça as interligações do esquema multifilar conforme o
posicionamento dos símbolos, sendo: as lâmpadas das arandelas são de 9W e as demais
são de 14W, todas LED. Circuito 1: iluminação e circuito 2: tomadas.



8 .Um engenheiro civil foi convidado para auxiliar nas aulas de instalações elétricas,
durante uma das aulas um dos alunos da turma executou a montagem prática
baseando-se no diagrama multifilar abaixo.


O resultado dessa execução foi exposto na figura abaixo.

Analise o diagrama multifilar e a montagem em bancada, logo após descreva qual foi o erro
cometido pelo aluno.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________

9. A prumada ou perfil abaixo é também representada em planta, como pavimento
térreo ou inferior e pavimento superior. Representar a fiação correspondente a cada
trecho do traçado de eletrodutos.















10. Completar o diagrama da prumada referente a planta do pavimento térreo e
superior da questão 9.



11. A figura abaixo apresenta uma parte da planta de uma edificação de uso residencial,
que possui um quadro de distribuição. Esse quadro é composto por três barramentos, um de
fase e um de neutro (R + N) e um barramento de proteção (PE) – 220/380 [V] – 60 [Hz]. Os
eletrodutos, pontos de iluminação, tomadas, interruptores e quadro de distribuição já estão
alocados e atendem à seguinte especificação:
- Corredor Circuito 1 - Iluminação: 6 x 60 VA (interruptores paralelos e intermediários);
- Cômodo I, II e III Circuito 2 - Tomadas: 3x300 VA (tomadas de uso geral – 220 V).
