Questão 01
Em todos os processos industriais é importante controlar e manter constantes as principais
variáveis, como pressão, nível, vazão, temperatura, pH, condutividade, velocidade, umidade etc. Os
instrumentos de medição e controle permitem que essas variáveis sejam mantidas e controladas
em condições mais apropriadas do que se fossem controladas manualmente por um operador.

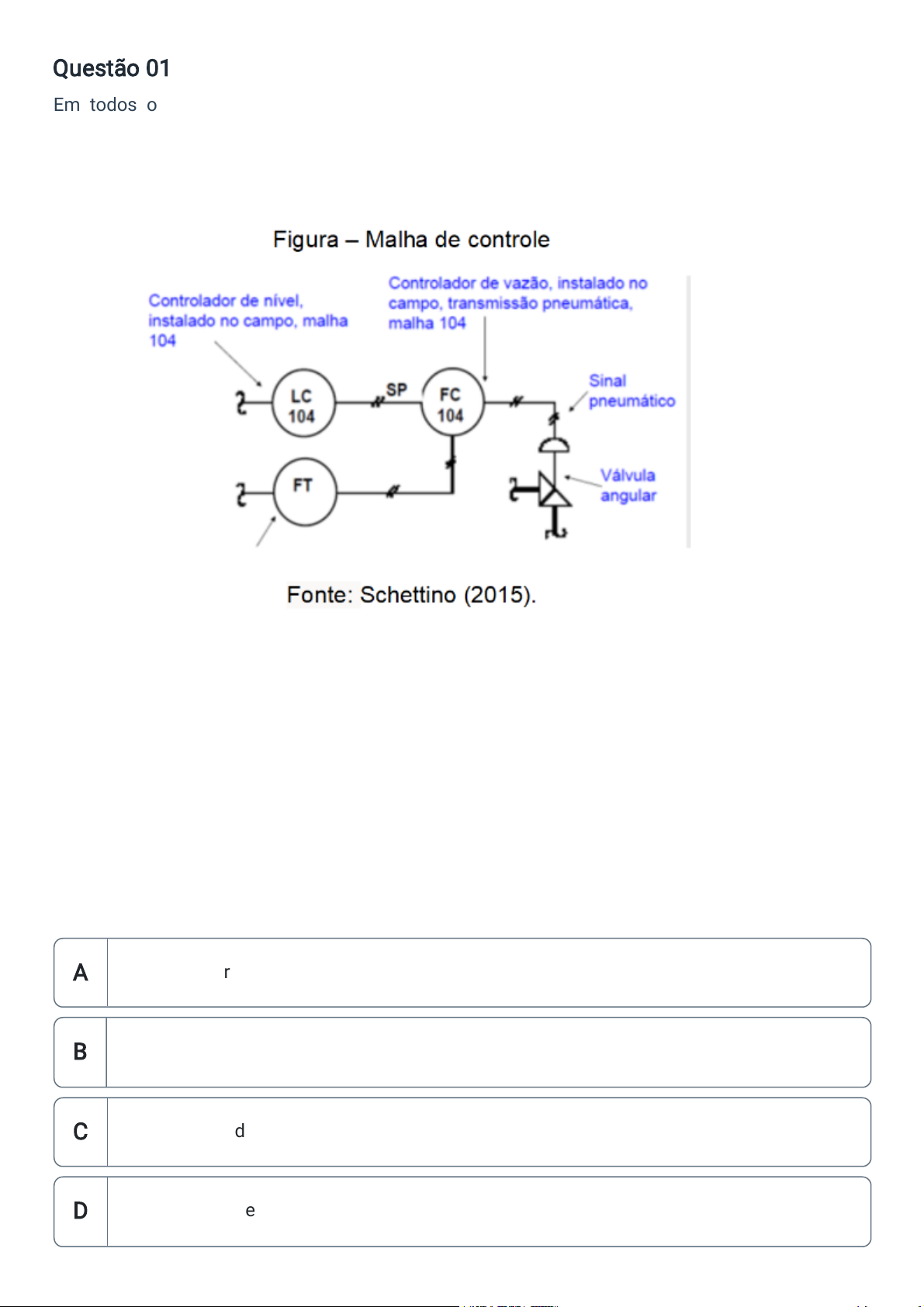

Observe a malha de controle apresentada a seguir.
Início da descrição. Malha de controle. Uma seta com dizeres “controlador de nível, instalado no
campo, malha 104” está apontada para um círculo escrito LC 104, que está ligado por uma reta a
um outro círculo escrito FC 104, que tem uma seta com os dizeres “controlador de vazão, instalado
no campo, transmissão pneumática, malha 104” apontada para ele; uma seta com os dizeres “sinal
pneumático” está apontando para dois traços diagonais em uma reta vertical; uma seta com os
dizeres “válvula angular” está apontando para dois triângulos juntos que formam um triângulo
maior, entre esses dois últimos há um semicírculo. Do círculo FC 104 tem uma linha reta tracejada
que o liga a outro círculo, nomeado de FT. Fim da descrição.
De acordo com a malha de controle observada e com a padronização ISA, é correto afirmar que a
simbologia FT é um: Referência: SCHETTINO, V. B. Instrumentação e controle.
Leopoldina: CEFET-MG, 2015.
.
A Transmissor de temperatura, instalado no campo.
B Transmissor de pressão, instalado no campo.
C Transmissor de temperatura, instalado na sala de controle.
D Transmissor de nível, instalado na sala de controle.
E Transmissor de vazão, instalado no campo.
Código da questão: 73770
Questão 02
Em um sistema de malha fechada, o sinal de saída é realimentado e é feita uma comparação com
o sinal de entrada, produzindo um sinal corrigido que entra novamente no sistema para obter o
sinal de saída desejado. Sobre o sistema de malha fechada é correto afirmar que:
A É um sistema em que há a presença de feedback.
B É um sistema impreciso devido à falta de realimentação.
C É um sistema considerado simples e de baixo custo.
D É um sistema complexo e de baixo custo.
E É um sistema em que a saída não tem efeito sobre a ação de controle.
Resolução comentada
O sistema em malha fechada, também conhecido como sistema com realimentação ou como feedback, é
o controle em que o processo pode ser executado e compensado antes ou depois de afetar a variável
controlada.
Código da questão: 73768
Questão 03
Leia a seguinte definição: é o espaço ou o grupo de valores numéricos a serem medidos em uma
faixa de medidas entre os limites inferior e superior de um instrumento.
Assinale a alternativa que apresenta sobre qual conceito de terminologia dentro da
instrumentação essa definição se refere.
A Ganho.
B Range.
C Sensibilidade.
D Alcance.
E Zona morta.
Resolução comentada
A definição ser refere a faixa de medição, ou também chamado de range, em que a faixa ou o grupo de
valores são medidos dentro dos limites superior e inferior da qualidade de um instrumento de medir,
transmitir ou controlar, assim, definindo claramente seus limites.
Código da questão: 73759
Questão 04
Sensor é um termo usado para denotar dispositivos que são sensíveis a alguma forma de energia
do ambiente, como: luz, calor e cinética. Observe as figuras a seguir:
Figura - Sensores
Início da descrição. Três imagens de sensores, o número 1 tem um visor redondo branco com um
ponteiro preto ligado a um cilindro, também branco, há um cano amarelo saindo do cilindro; o
número 2 está sendo segurado por mão, em que o equipamento preto tem um visor que apresenta
cores como: amarelo, verde, azul, laranja e vermelho; e o número 3 é azul, tem um visor com
números e está ligado a dois canos de ferro. Fim da descrição.
 Assinale a alternativa que apresenta corretamente quais os tipos de sensores representados na
figura.
A 1 – vazão; 2 – velocidade; 3 – nível.
B 1 – pressão; 2 – corrente; 3 – temperatura.
C 1 – vazão; 2 – temperatura; 3 – nível.
D 1 – pressão; 2 – temperatura; 3 – vazão.
E 1 – temperatura; 2 – corrente; 3 – nível.
Resolução comentada
Os sensores apresentados na figura correspondem respectivamente: 1 – sensor de pressão; 2 – sensor de
temperatura; e 3 – sensor de vazão.
Código da questão: 73769
Questão 05
Leias as seguintes afirmações sobre o diagrama de tubulação e instrumentação (P&ID).
I. Se bem elaborado, possibilita que indivíduos avaliem o processo de construção quase que
precisamente.
II. Geralmente usados em projetos de engenharia, como montagem de turbinas eólicas.
III. Ajudam a preparar e a implementar sistemas de controle de segurança.
 IV. São confiáveis, por não conterem detalhes precisos.
 São verdadeiras:
A II e III, apenas.
B I, II, III e IV.
C I e III, apenas.
D III e IV, apenas.
E I e IV, apenas.
Resolução comentada
As afirmativas corretas são a I e III.
Consideradas vantagens de um diagrama de tubulação e instrumentação, além de formar uma fundação
sólida para controlar a programação, servem como uma linguagem simbólica genérica que pode ser usada
por designers de todas as regiões do mundo para se comunicarem uns com os outros e compartilharem
suas ideias em relação à automação industrial.
 As alternativas II e IV são falsas, os P&IDs são usados sim em projetos de engenharia, como montagem
de caldeiras a vapor, permutadores de calor, caldeiras elétricas, mas não em projetos de turbinas eólicas.
 E a afirmativa IV é considerada uma desvantagem, pois, na verdade, os P&IDs não são completamente
confiáveis, por não apresentarem detalhes mais precisos.
Código da questão: 73761
Questão 06
Leia as seguintes afirmações sobre a representação das malhas de controle de acordo com a
norma ISA. I. O controle em malha aberta tem um efeito de controle dependente da saída. A saída
tem efeito sobre a ação de controle.
  II. O sinal de erro, ou também chamado de desvio, é transmitido para um processo, que é
responsável por realizar a correção.
 III. É comum representar instrumentos de medidas individuais, transmissores e sensores com um
círculo nas malhas de controle.
IV. Em malhas de controle, um sinal elétrico é representado por uma linha reta tracejada.
São verdadeiras:
A III e IV, apenas.
B I e IV, apenas.
C I, II, III e IV.
D I e III, apenas.
E II e III, apenas.
Resolução comentada
As afirmativas III e IV estão corretas sobre a representação das malhas de controle, segundo a
padronização ISA. Veja a forma correta das afirmativas incorretas: I - O controle em malha aberta tem
efeito de controle independente da saída, ou seja, a saída não tem efeito sobre a ação de controle. II - O
sinal de erro, ou também chamado de desvio, é transmitido para um controlador, que é responsável por
realizar a correção.
Código da questão: 73771
Questão 07
A medição de pressão é uma das medições mais importantes, pois outras medições podem ser
derivadas dela. Por exemplo, o manômetro é um instrumento utilizado para essa medida.
Assinale a alternativa que indica um instrumento utilizado para a medição de pressão.
A Tubo de Bourdon.
B Borbulhador.
C Flutuador.
D Placa de orifício.
E Tubo de Venturi.
Resolução comentada
O tubo de Bourdon converte a pressão de um fluido em deslocamento para fornecer um sinal elétrico
proporcional à pressão. Ele pode ser de vários tipos: forma de C, helicoidal ou espiral.
Código da questão: 73763
Questão 08
Leia as seguintes afirmações sobre a malha de controle de vazão.
I. São malhas pouco utilizadas em processos industriais se comparada as malhas de controle de
pressão.
 II. Manter a vazão em um recipiente significa combinar a vazão de entrada com a vazão de saída.
 III. São malhas de controle normalmente autoajustáveis e com respostas muita rápidas.
IV. A escolha da válvula e sua curva de caracterização são importantes para a resposta da malha
de vazão.
São verdadeiras:
A I, II, III e IV.
B III e IV, apenas
C I e IV, apenas.
D I e III, apenas.
E II e III, apenas.
Resolução comentada
As afirmativas corretas são:III e IV. Veja a forma correta das afirmativas falsas: I - As malhas de vazão são
amplamente usadas em processos industriais, em que se estima que mais da metade das malhas de
controle sejam de vazão. II - Manter a vazão em um recipiente se refere ao controle de pressão e não de
vazão.
Código da questão: 73766
Questão 09
Um engenheiro de manutenção de instrumentação, ao conferir a documentação do projeto
fundamental, ou seja, do projeto principal da instrumentação, percebeu que faz parte da
elaboração e da construção de um diagrama P&ID:
A A localização física dos instrumentos.
B Os equipamentos do processo.
C A interligação entre os usuários.
D A interligação homem-máquina.
E Projeto simplificado.
Resolução comentada
Um P&ID, ou diagrama de tubulação e instrumentação, é um diagrama amplamente utilizado em
processos industriais que mostra a tubulação de um processo específico junto com os equipamentos
instalados e a instrumentação da planta. Um diagrama de tubulação e instrumentação exibe os
componentes da tubulação (equipamentos, válvulas e redutores) de um fluxo de processamento físico real
e, geralmente, é usado em projetos de engenharia, como na montagem de caldeiras a vapor, permutadores
de calor, caldeiras elétricas etc.
Código da questão: 73760
Questão 10
A cada dia, a indústria aumenta a procura por controle de processos. O domínio adequado dos
processos está se tornando mais significativo, não apenas para os trabalhadores de campo, mas
para a organização como um todo, incluindo executivos e gestores de várias categorias.
 Sobre processos de medidas, assinale a alternativa que apresenta corretamente suas categorias.
A Processos de medidas de temperatura e gás.
B Processos de medidas de temperatura e líquido.
C Processos de medidas de vazão e massa.
D Processos de medidas de temperatura e amplitude.
E Processos de medidas de vazão e pressão.
Resolução comentada
Os processos de medidas são categorizados em: temperatura, pressão, vazão e nível. Sendo a única
alternativa correta a que contém os processos de medidas de vazão e pressão.
Código da questão: 73762
