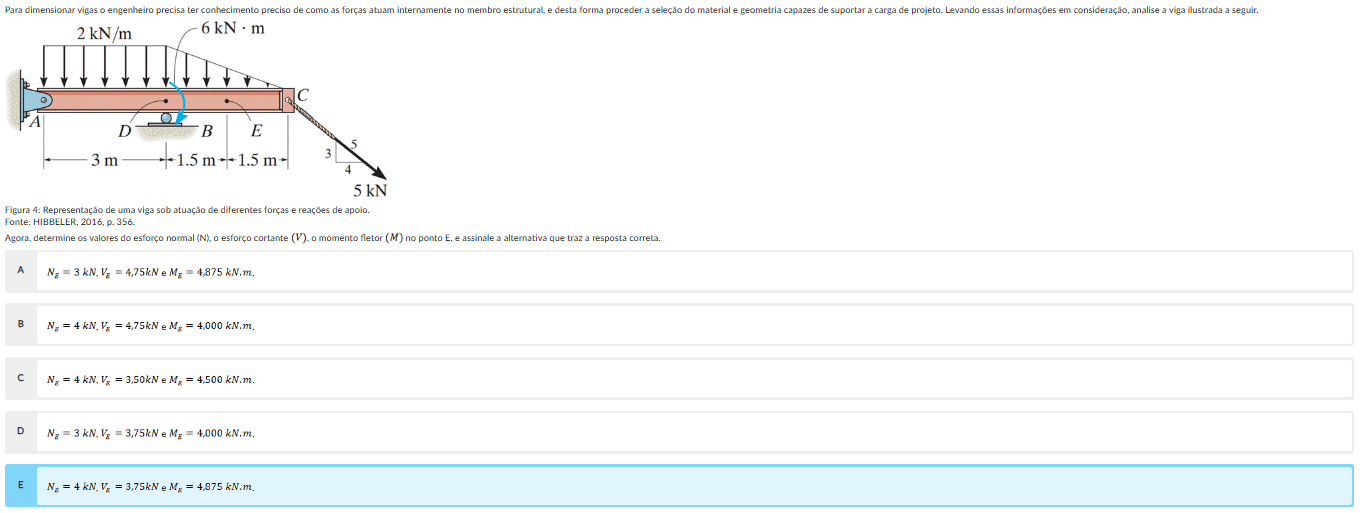

Para dimensionar vigas engenheiro precisa ter conhecimento preciso de como as forças atuam internamente no membro desta forma proceder a seleção do material e geometria capazes de suportar a carga de projeto. Levando essas informações em consideração, analise a viga ilustrada a seguir. 2 kN/m 6 kN m C A D B E 5 1.5 m 1.5 m 3 4 5kN Figura 4: Representação de uma viga sob atuação de diferentes forças e reações de apoio. Fonte: p. 356. determine os valores do esforço normal esforço cortante (V). momento fletor (M) no ponto E.e assinale a alternativa que traz a resposta correta. A = 3 = 4,75kN e = 4,875 kN.m. B - 4 = 4,75kN ME = 4,000 C = 4 kN. = 3,50kN e ME = 4,500 kN.m. D = 3 3,75kN e = 4,000 kN.m. E NE = 4 = 3,75kN e = 4,875
