CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
Lista de Exercícios: transitórios


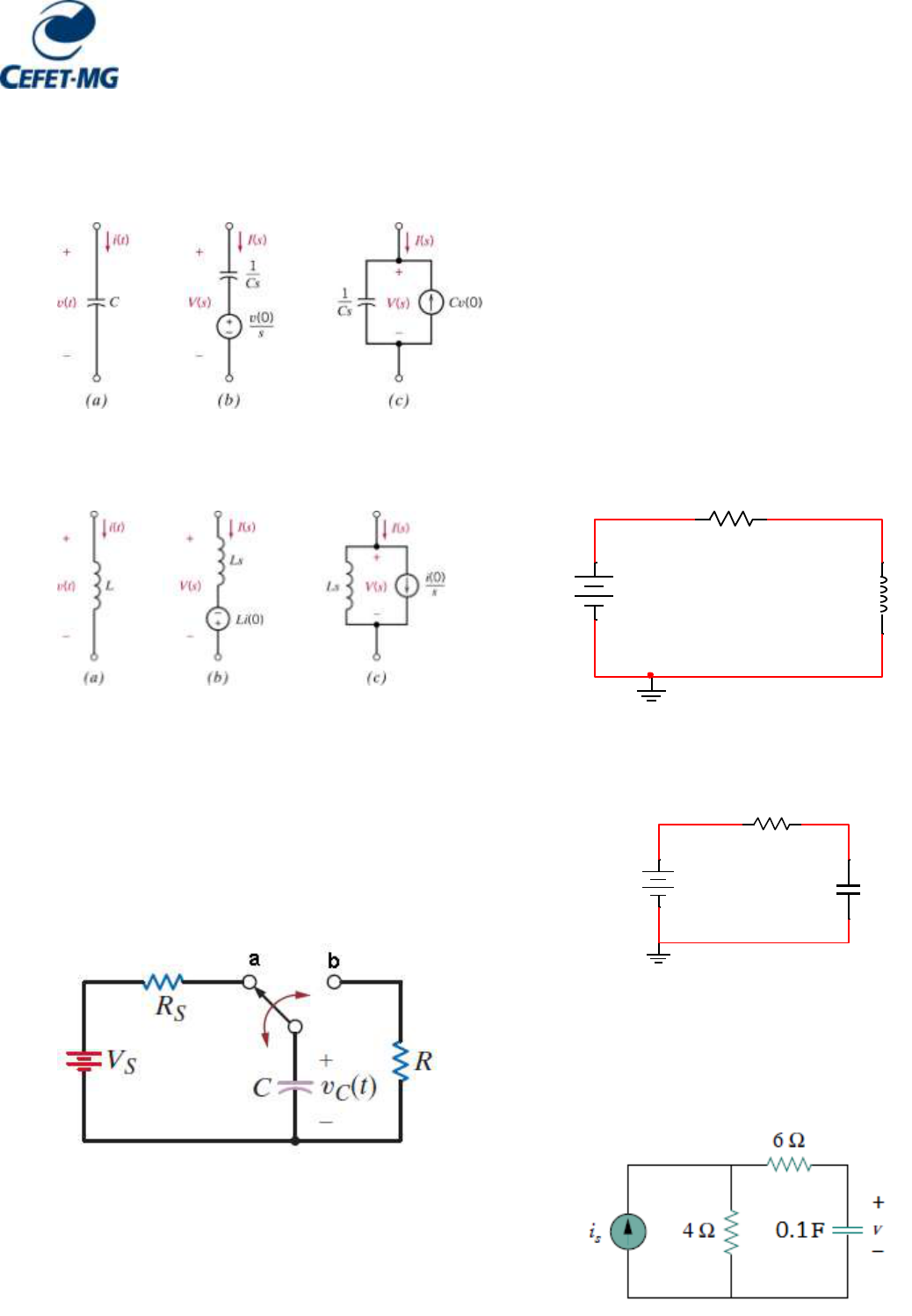

1) Obtenha os modelos das figuras b e c, no domínio da
frequência, a partir do modelo do capacitor no
domínio do tempo apresentado na figura a.

2) Obtenha os modelos das figuras b e c, no domínio da
frequência, a partir do modelo do indutor no domínio
do tempo apresentado na figura a.

3) Determine a transformada de Laplace para as
seguintes funções: degrau, impulso e rampa.
4) Determine f(t) se F(s) é definida como:
 a) F(s) = (6s
2
 + 26s + 26) / (s+1)(s+2)(s+3)
 b) F(s) = (4s
2
 + 7s + 1) / s(s+1)
2

5) Considere que a chave, mostrada no circuito abaixo,
esteve na posição b por um longo período de tempo e
que, em t=0, foi colocada na posição a.

a) Modele comportamento da tensão discriminada
no circuito e mostre graficamente a evolução da
tensão em função do tempo. Considere a tensão
da fonte constante.
b) Considere ainda que, após um longo período, a
chave é novamente comutada para a posição b.
Resolva novamente o item a considerando que
Rs >> R.

6) Dada a figura abaixo, determine as expressões e os
gráficos das tensões sobre o resistor e indutor, nos
seguintes casos:
a) vs(t) = E u(t) volts;
b) vs(t) = E volts para 0 < t < T, e, vs(t) = 0 volts,
nos demais casos.
c)
voltstBtvs )()( 

d) vs(t) = Vssen(wt) u(t) volts
R1
L1vs
0
1 2

7) Repita o exercício anterior considerando o circuito
abaixo.
R2
vf
3
C2
4
5

8) O circuito abaixo é alimentado pela corrente is(t)
fornecida pela figura. Determine o a tensão
discriminada no circuito e esboce seu gráfico sobre o
gráfico de corrente.


CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
Lista de Exercícios: transitórios



9) No circuito da figura abaixo, uma fonte de corrente é
ligada a um circuito RC paralelo. Sabendo que o
interruptor k é aberto em t = 0, determine: i) a equação
diferencial que descreve o comportamento da tensão;
ii) a solução para a equação anterior no domínio do
tempo; iii) o gráfico mostrando o comportamento da
tensão explicitando a constante de tempo.



10) Repita o exercício anterior considerando
is(t) = 10sin(2t) u(t).
11) O sinal de pulso mostrado na figura abaixo alimenta o
circuito ao lado. Determine o comportamento
completo do sinal de saída.
b) Considere que o sinal de entrada para o circuito
acima seja v(t) = 10[u(t) – 2u(t-2) + u(t-4)] V. Esboce
as formas de onda dos sinais de entrada e saída.






12) Avalie o comportamento do sinal de saída para o
circuito abaixo.

13) Para o circuito com transformador ideal da figura
abaixo, determine io(t).

14) Escreva o sinal de saída em função do sinal de
entrada para o circuito abaixo e determine a função do
circuito. Considere a forma de onda da figura abaixo,
R2 = 1kΩ e C1 = 2 µF e esboce a forma de onda do
sinal de saída.


15) Repita o exercício anterior considerando a figura
abaixo onde R1 = 5kΩ e C1 = 0,2 µF

CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
Lista de Exercícios: transitórios




16) O circuito abaixo é usado para fechar os contatos a e b
por um período de tempo. O relé possui indutância
desprezível, resistência de 25 kΩ e mantém seus
contatos na posição inferior enquanto a tensão no
enrolamento estiver acima de 5V. Quando essa tensão
for igual a 5V, os contatos do relé voltarão à sua
posição inicial pela ação de uma mola mecânica.
Considere que, após permanecer aberta por um longo
período, a chave é acionada. Determine:
c) O tempo em que a chave permanece fechada.
b) O comportamento da corrente para um ciclo
completo de funcionamento do relé.












































CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
Lista de Exercícios: transitórios


Quadripolos

2221212
2121111
IZIZV
IZIZV



2221212
2121111
VYVYI
VYVYI



221
221
DICVI
BIAVV


Laplace
as
e at


1

22 ws
w
wtsen



22)( was
w
wtsene at


.
22)(
cos
was
as
wte at





dt
dv
Ci 

dt
di
Lv 


Circuitos 1ª ordem



caxsen
a
dxax
cax
a
dxaxsen




)(
1
)cos(
)cos(
1
)(

Circuitos 2ª ordem









RLC Série

Q
B o






RLC Paralelo







1
000 )()cos()(
n
nn tnwsenbtnwaatv


T
o dttf
T
a
0
)(
1


T
on dttntf
T
a
0
)cos().(
2 


T
on dttnsentf
T
b
0
)().(
2 


dt
id
M
dt
id
Lv
21
11 
2111 jwMIIjwLV 
)()()( txtxtx fn 
R
L
ouRC
 
i
o
V
V
H 
L
R
B  12 
