Lista de exercícios – Flexão Composta Normal e Flexão Composta Oblíqua
Prof. Dr. Artur Lenz Sartorti - UNASP

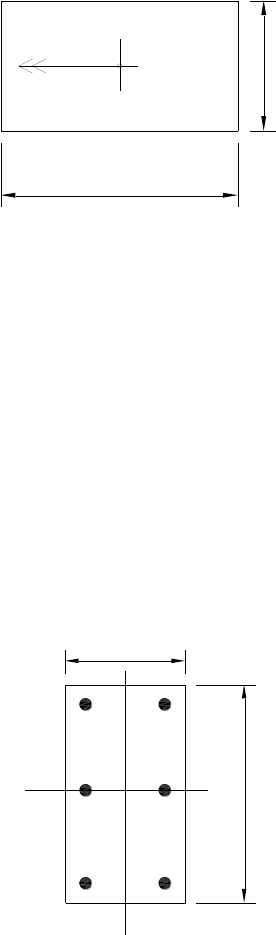

1) Para um pilar em concreto armado, com seção transversal esquematizada na figura abaixo,
aplica-se uma carga de compressão excêntrica Nk = 900 kN, causando um momento fletor
Mk = 9900 kN.cm. Dados: Concreto C30 e d’=4 cm. Pede-se:

a) Empregando-se aço CA-50, determinar, através de ábaco, a armadura necessária para tal
solicitação. Esquematize a armadura na seção transversal;
b) Através de equações, fixando-se o limite de domínios 4-4a, determinar qual o momento
fletor, bem como a armadura correspondente a essa situação utilizando-se a normal de
compressão Nk = 900 kN.
22
 c
m
40 cm
Mk

2) Refaça o exercício 1 considerando a normal como uma tração.

3) Para um pilar em concreto C20, aço CA-50 e d’=4 cm, solicitado por uma força de
compressão excêntrica de valor Nk = 700 kN, conforme o arranjo de barras esquematizado,
determinar a armadura para as seguintes situações:

a) Mx,k = 5000 kN.cm; My,k = 3500 kN.cm;
b) Mx,k = 3500 kN.cm; My,k = 5000 kN.cm;
c) Mx,k = 5000 kN.cm; My,k = 0 kN.cm;
d) Mx,k = 10000 kN.cm; My,k = 7000 kN.cm;
e) Mx,k = 100 kN.cm; My,k = 200 kN.cm;
f) Mx,k = 0 kN.cm; My,k = 12000 kN.cm.
22 cm
4
0
 c
mxx
y
y

4) Refaça o exercício 3 considerando a normal como uma tração.
