28/09/2015
1
TOPOGRAFIA
PROFº EDUARDO MENDES
Topografia
I Avaliação
Prova teórico-prática com pontuação variando de 0-10 pontos
II Avaliação
A nota da segunda avaliação será composta por duas notas,
conforme a seguir:
Nota = Prova + Trabalho
Onde:
Prova = 0 a 5 pontos
Trabalho = 0 a 5 pontos
Por que estudar topografia?
O que é?
Ciência aplicada que estuda métodos de
representar um terreno para fins de
projeto.
Envolve
� Geometria
� Desenho
� Equipamentos

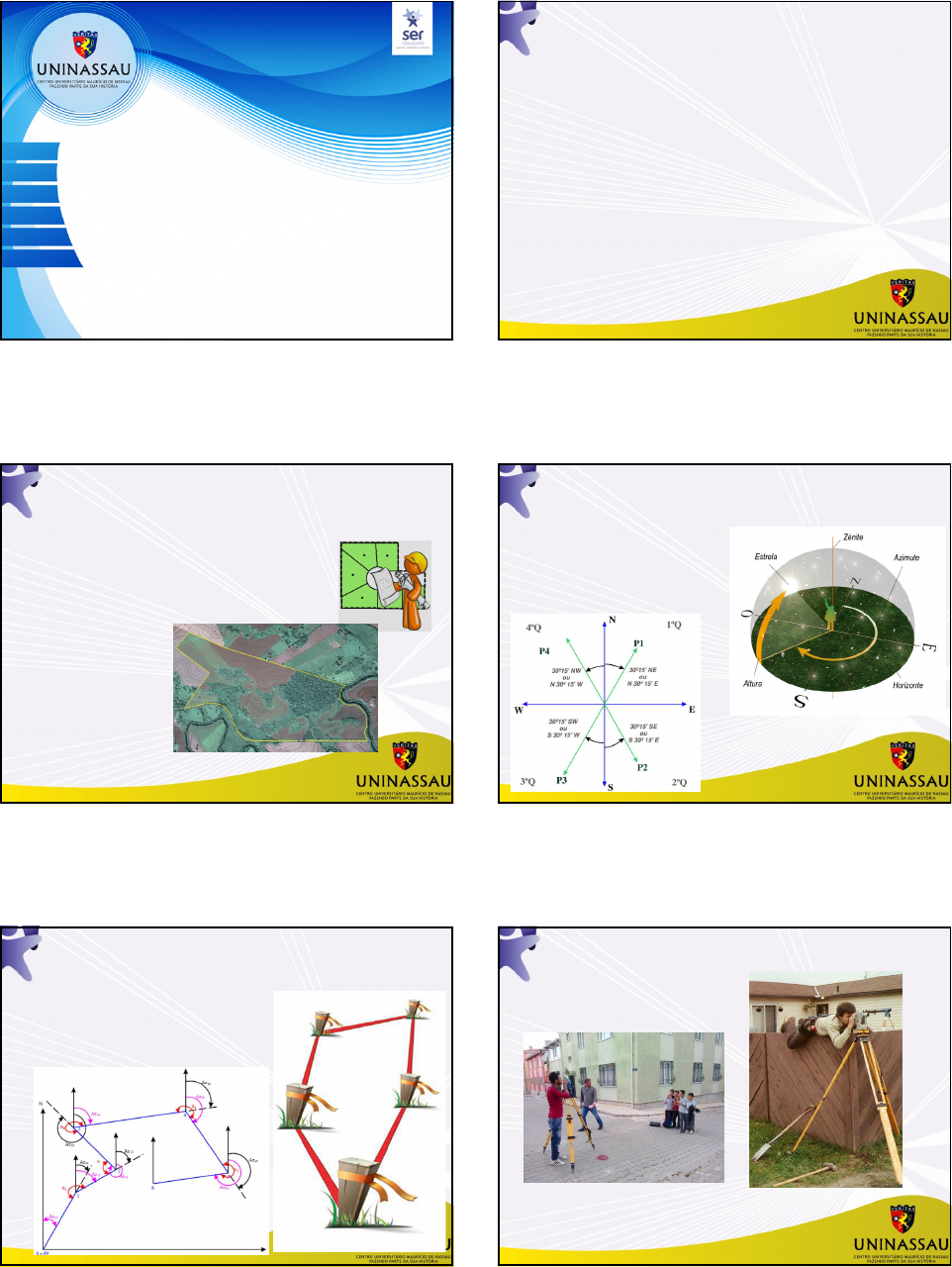

Conceitos básicos
Azimute
Rumo
Zênite
Plano topográfico
Conceitos básicos
Caminhamento
Sistema coordenadas cartesianas
Ponto topográfico
Estação
Piquete
Conceitos básicos
Ponto topográfico
Estação
28/09/2015
2
Conceitos básicos
Marco topográfico
Referência de nível
Equipamentos
Produto da topografia
� Mapas ou plantas em escalas
adequadas.
� Representação de detalhes:
• Relevo;
• Hidrografia;
• Vegetação;
• Benfeitorias
Topografia: Divisão
• Planimetria
• Altimetria
• Planialtimetria
Planimetria: Métodos de levantamento
• Poligonação
• Triangulação
• Trilateração
• Triangulateração
Planimetria: Métodos de levantamento
Poligonação
Um dos elementos necessários para a definição de uma
poligonal são os ângulos formados por seus lados.
Normalmente são determinados os ângulos externos ou
internos da poligonal.
28/09/2015
3
Planimetria: Métodos de levantamento
Poligonação
Planimetria: Métodos de levantamento
Triangulação
A determinação de coordenadas é obtida por meio da
observação de ângulos formados entre os alinhamentos de
vértices intervisíveis de uma rede de triângulos.
Planimetria: Métodos de levantamento
Trilateração
baseado na observação de distâncias entre os vértices
intervisíveis de uma rede de triângulos.
Planimetria: Métodos de levantamento
Triangulateração
são observados ângulos e distâncias entre os vértices
intervisíveis de uma rede de triângulos.
Altimetria: Métodos de levantamento
• Nivelamento Geométrico
• Nivelamento Trigonométrico
• Nivelamento Taqueométrico
• Nivelamento Barométrico
Altimetria: Métodos de levantamento
Nivelamento Geométrico
Baseia-se na diferença das leituras de duas miras graduadas
colocadas sensivelmente à mesma distância do nível
28/09/2015
4
Altimetria: Métodos de levantamento
Nivelamento Trigonométrico
Método indireto, pois o desnível é obtido da observação de
ângulos e distâncias.
Altimetria: Métodos de levantamento
Nivelamento Taqueométrico
Nivelamento trigonométrico em que as distâncias são obtidas
taqueometricamente e a altura do sinal visado é obtida pela
visada do fio médio do retículo da luneta do teodolito sobre uma
mira colocada verticalmente no ponto cuja diferença de nível
em relação à estação do teodolito é objeto de determinação.
Altimetria: Métodos de levantamento
Nivelamento Barométrico
baseado na medição da pressão atmosférica.
Áreas afins da topografia
Cartografia
Construção de mapas
Áreas afins da topografia
Geodésia
É a ciência que se ocupa da determinação da forma,
das dimensões e do campo de gravidade da Terra.
Áreas afins da topografia
Aerofotogrametria
Construção de mapas por meio de fotografias aéreas
28/09/2015
5
Áreas afins da topografia
Sensoriamento Remoto
Obtenção e tratamento imagens da superfície do terreno por
meio de satélites
Topografia de Ontem
Topografia de hoje
Trabalho Prático
Trabalho Prático
Curso: Engenharia Civil
Período: 5º
Semestre: 2015.2
Pontuação: 05 pontos ( 2ª unidade)
Grupo máximo: 10 alunos
O trabalho prático consistirá de um levantamento topográfico planimétrico, do campus da Nassau Graças, empregando a técnica de
poligonação eletrônica.
Serão implantadas poligonais abertas e fechadas, cujos vértices deverão ser materializados, de modo a que se permitam ser
reocupados, caso necessário.
Como resultados deverão ser entregues um relatório técnico descritivo, com a metodologia e as memórias dos cálculos efetuados.
Além do desenho topográfico, constando da planimetria de todos os elementos visíveis existentes na área. O relatório técnico deverá
conter os seguintes itens:
� Título do relatório
� Introdução
� Mapa de situação
� Metodologia do levantamento
� Equipe e equipamentos
� Descrição dos procedimentos realizados em campo
� Memória de cálculo
� Resultados
� Caderneta topográfica calculada com as coordenadas de todos os pontos levantados
� Desenho em A3 ou A1, na escala 1/1000
� Conclusões
� Anexos
o Caderneta de campo
o Relatório fotográfico
Obs.: Deverão ser observadas a NBR 13.133
