Atividade 1 Série de Exercícios

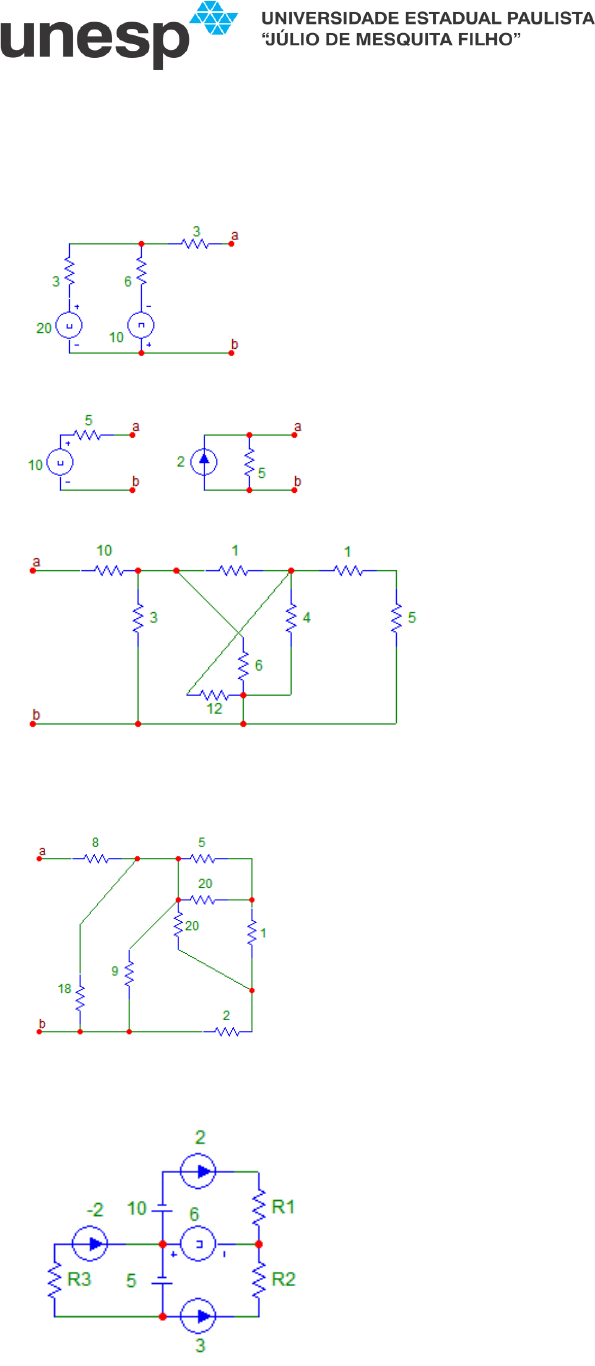

1) Obtenha os circuitos equivalentes de Thévenin e Norton do seguinte circuito.

. :R 


2) Determine a resistência equivalente Rab vista dos terminais ab do circuito abaixo.

. :R R=11,2  

3) Determine a resistência equivalente Rab vista dos terminais ab do circuito abaixo.

. :R R=11  

4) No circuito abaixo, determine a potência gerada pela bateria de 5 V.

. : 5vR P =-5 W

Campus Experimental de Rosana
Curso de Engenharia de Energia


5) Calcule a potência de saída de um motor cc de 250 V, caso o rendimento seja de 92%
quando a corrente de entrada for de 12 A.
. : saídaR P =2760 W

6) Determine o valor da fonte de tensão Vs a qual resulta em uma corrente de 7,5 mA no
resistor de 3 , como mostrado no circuito abaixo.

. :R Vs=0,705 V

7) Determine a corrente I no circuito abaixo:

. :R I=-5 A

8) Determine o valor de R que permite a máxima transferência de potência pelo terminais ab
do circuito abaixo.

. :R R= 11  

9) Determine a corrente gerada pela fonte de 60 V no circuito abaixo: a) por corrente de ramos
b) por corrente de malhas c) por tensão de nós.

. :R I= 6 A

10) Calcule a resistência interna de uma bateria que tem uma tensão em aberto de 12 V e
fornece 100 A para uma resistência de 0,10 .
. :R R=0,02  

11) Medidas feitas em uma fonte prática cc mostram uma tensão de 100 V para uma carga de
100  e 105 V para uma resistência de 210 . Obtenha o modelo do circuito para esta
fonte.
. :R V=110 V, R=10  

12) Obtenha a potência total fornecida por uma fonte de 60 V e potência absorvida por cada
resistor.

. : fonteR P =360 W

13) Calcule a corrente no resistor de 23  pela aplicação do princípio da superposição.

. : R=23R i =11,23 A

14) Dois resistores de 1 , nominais de 25 W e 50 W, são disponíveis para o uso no circuito
abaixo. A) Ambos os resistores podem ser aplicados no circuito? B) Determine as potências
absorvidas por cada elemento.

. :
70
R=1
10V 7A
R P =49 - logo o resistor com potência 25 W não pode ser utilizado.
P W, P =21 W
 
 

15) Para o circuito abaixo determine: a) v1 e v2 b) a potência dissipada nos resistores de 3 k e
20 k c) a potência dissipada na fonte de corrente.

. : 1 2R a) v =15 V v =20 V b) 75 mW, 20 mW c) 200 mW 

16) Determine Rab e i no circuito abaixo.

. : ,abR R =40 i=2,5 A 

17) 3 lâmpadas estão ligadas conforme a figura abaixo. Calcule a) corrente total fornecida pela
bateria, b) corrente em cada lâmpada e c)a resistência de cada lâmpada.

. : , 4,05 1,945 1,297bat 1 2 3 1 2 3R a)I =5 A b) i =2,222 A i =i =2,778 A c) R R R       

18) Sabendo que a fonte de tensão é de 40V e que todas as resistências são de 1 Ohm.
Determine a corrente i:

. : 5R i A 

19) Calcule as tensões de nó do circuito abaixo.

. : 13,33 201 2R v V, v V  

20) Calcule as tensões de nó do circuito abaixo.

. : 2 141 2R v V, v V    

21) Calcule as tensões de nó do circuito abaixo.

. : 4,8 2,4 2,41 2 3R v V, v V, v V    

22) Calcule as tensões de nó do circuito abaixo.

. : 7,333 5,3331 2R v V, v V    

23) Calcule as tensões de nó do circuito abaixo.

. : 26,667 6,667 173,333 46,6671 2 3 4R v V, v V, v V, v V     

24) Calcule as correntes de malha do circuito abaixo.

. : 2 /3 01 2R i A, i A  

25) Calcule a corrente io por análise de correntes de malha no circuito abaixo.

. : 5oR i A  

26) Calcule as correntes de malha do circuito abaixo.

. : 3,474 0,4737 1,10521 2 3R i A, i A, i A   


27) Determine a tensão Vab

abR.: V =40,5 V

28) Determine a tensão vo utilizando o teorema da superposição de efeitos.

oR.: V =12 V

29) Calcule io utilizando a) transformação de fontes e b) teorema da superposição de efeitos.

oR.: i =1,78 A

30) Calcule o circuito equivalente da esquerda dos terminais ab do circuito abaixo utilizando o
teorema de a) Thevenin e b) Norton, e finalmente c) calcule a corrente i.


R.: i=1,5 A

31) Calcule o equivalente Thévenin dos terminais ab do circuito abaixo


, 20Th ThR.: R =6 V V 

32) Calcule o equivalente a) Thévenin e b) Norton para o circuito abaixo a partir dos terminais
ab.

, 4 1Th Th NR.: R =4 V V, I A  

33) Calcule o equivalente Norton para os terminais ab do circuito abaixo.

, 10N NR.: R =1 I A 

34) Determine I e R para que os dois circuitos sejam equivalentes:

R.: I=2 A, R=5 

35) Determine o valor R para Vab=4 Volts:

R.: R=2 

36) Simplifique a rede com relação aos terminais A e B:

R.:

37) Determine os valores de R e E sabendo-se que o equivalente Thevenin para os terminas AB
é:


R.: R=3 , E=10 V

38) Sabendo que o amperímetro indica 3 A, determine o valor da fonte I no circuito abaixo.

R.: I=10/3 A

39) No circuito abaixo foram feitos testes que estão descritos na tabela ao lado. Com base
nestes resultados, determine a leitura do amperímetro quando R=9, I=2 e E=8.

40) No circuito abaixo, quando E=20 I=1 R=6 temos i=1 . Quando E=40 I=1 R=7 então i=2.
Quando E=20 I=4 R=2 temos i=0,5. Calcule i quando R=0 E=10 e I=5.

41) No circuito abaixo, calcule o valor lido no amperímetro quando a chave S está na posição 2,
sabendo que quando S está na posição 1 o circuito da esquerda (dentro da caixa maior)
transfere a máxima potência possível.

R.: Valor lido no Amp=9 A


R E I V A
3 -2 4 12 x
2 5 2 x 0
7 10 2 x 1
9 8 2 x ?
