Questão 1/12 - Eletrônica Analógica
Um amplificador operacional na configuração de buffer alimentado com 12V,
se a tensão de entrada é 5V, a tensão de saída é:
Nota: 10.0
 A Não tem tensão na saída.
 B 17V
 C 7V
 D
5V
Você acertou!
O buffer é um circuito separador, portanto a tensão de saída é igual à entrada.
 E 3,44V

Questão 2/12 - Eletrônica Analógica

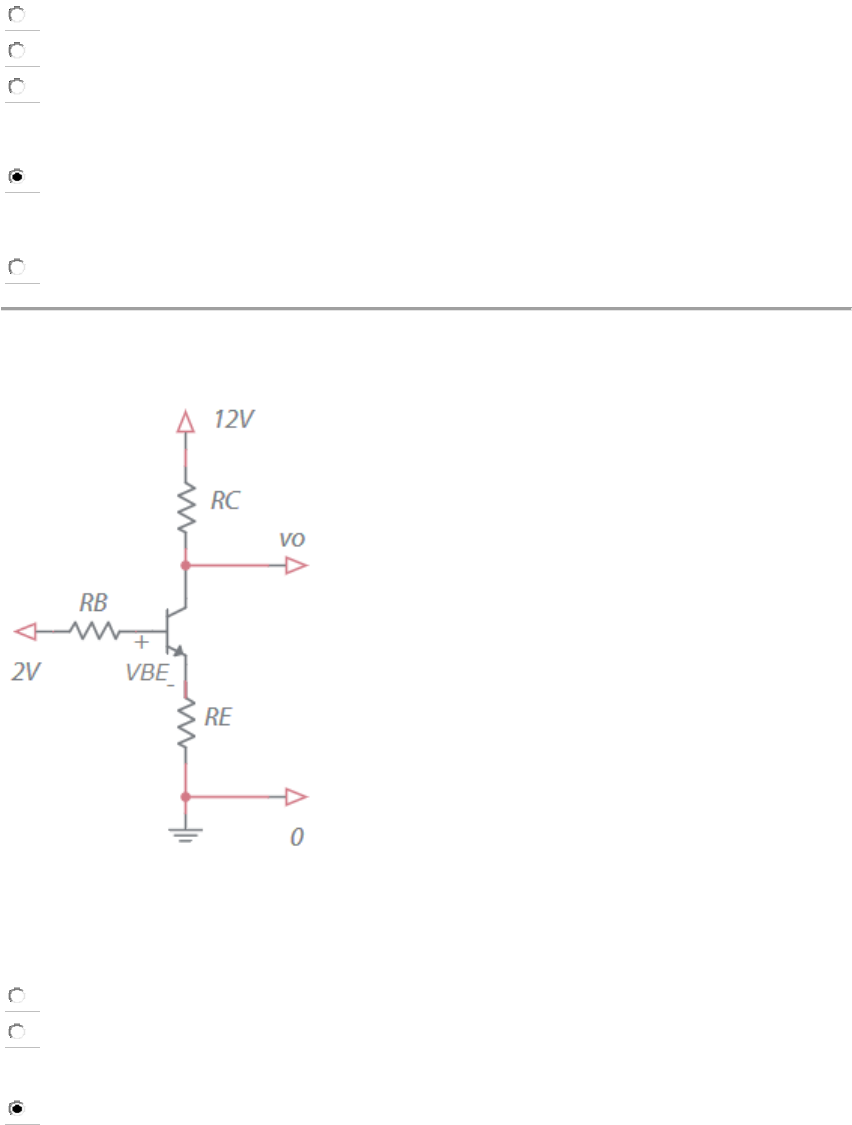

Um amplificador transistorizado é alimentado por uma fonte de 12V. O sinal de entrada
é de 2V, a resistência de base RB = 10k, a de coletor RC = 5k e a de emissor RE = 1k.

Considerando o ß do transístor igual a 300 e VBE = 0,7V, qual é a tensão de saída vo?
Nota: 10.0
 A 6,8V
 B 4,9V
 C
5,7V
Você acertou!

 D 7,8V
 E 10V

Questão 3/12 - Eletrônica Analógica
Se o transistor da figura está na região ativa


Qual das afirmações é correta?
Nota: 10.0
 A IC diminui quando IB aumenta.
 B VCE aumenta quando IB aumenta.
 C
VCE diminui quando IC aumenta.
Você acertou!
Como a tensão de alimentação permanece constante, VCE diminui quando IC
aumenta (circuito linear). Malha de saída:

 D VBE diminui.
 E ß diminui se IC aumenta.

Questão 4/12 - Eletrônica Analógica
Num circuito retificador de onda completa com dois diodos
a tensão de pico de saída é menor do que a tensão de pico de entrada aproximadamente
em:
Nota: 0.0
 A 2,4V
 B 1,4V
 C
0,7V
A queda de tensão é equivalente a um diodo em série com polarização direta.
Como os diodos são de silício, a queda de tensão neles quando polarizados
diretamente é de 0,7V.
 D 0,3V
 E 2,35V

Questão 5/12 - Eletrônica Analógica
O diodo zener serve como referência de tensão quando polarizado reverso. Mas tem um
limite de corrente que pode suportar quando está polarizado na ruptura.
A ruptura zener acontece quando:
Nota: 0.0
 A A tensão direta ultrapassa 0V.
 B A corrente direta é positiva.
 C A corrente reversa é negativa.
 D A tensão direta e a corrente reversa ultrapassam 3V e 2mA respectivamente.
 E
A tensão reversa ultrapassa a tensão de zener.
Quando o diodo zener rompe, mesmo na polarização reversa circula uma
corrente por ele. O ponto no qual a ruptura Zener inicia é chamado de tensão de
Zener.

Questão 6/12 - Eletrônica Analógica
No circuito a seguir sendo ß=120

a tensão de coletor emissor VCE é:
Nota: 10.0
 A -1,5V
 B
1,5V
Você acertou!

 C -3V
 D -3,5V
 E 0V

Questão 7/12 - Eletrônica Analógica
Um diodo zener de 6V suporta uma corrente reversa máxima de 150mA.
De quanto deve ser o valor mínimo da resistência de proteção se a tensão da fonte de
alimentação é de 12V?
Nota: 10.0
 A
R = 40 Ohms
Você acertou!

 B R = 45 Ohms
 C R = 50 Ohms
 D R = 55 Ohms
 E R = 60 Ohms

Questão 8/12 - Eletrônica Analógica
Um amplificador transistorizado é alimentado por uma fonte de 12V. O sinal de entrada
é de 2V, a resistência de base RB = 60k, a de coletor RC = 5k e a de emissor RE = 2k.
Considerando o ß do transístor igual a 300 e VBE = 0,7V.

A conexão entre o resistor RB e a fonte de 2V foi cortada, qual é a tensão de saída vo?
Nota: 0.0
 A 13,4V
 B
12V
O transistor está em corte portanto será 12V.
 C 13V
 D 11,5V
 E 7,9V

Questão 9/12 - Eletrônica Analógica
No circuito a seguir sendo ß=120

a tensão de emissor VE é:
Nota: 0.0
 A -3V
 B 1,5V
 C -2,5V
 D
-1,5V

 E 0V

Questão 10/12 - Eletrônica Analógica
Um transistor de junção na configuração emissor comum tem uma resistência de
emissor de 2k2.
De quanto deve ser a resistência de coletor para ter um ganho igual a -4,5?
Nota: 0.0
 A
10k

 B 3k3
 C 4k7
 D 5k6
 E 8k2

Questão 11/12 - Eletrônica Analógica (questão opcional)
Um transistor de junção na configuração emissor comum tem corrente de coletor de
3,5mA.
De quanto é o ß se a corrente da base é de 14 µA?
Nota: 0.0
 A 253
 B 300
 C 270
 D 320
 E
250


Questão 12/12 - Eletrônica Analógica (questão opcional)
Num amplificador operacional na configuração de não inversor sendo o resistor de
realimentação igual a 1k5Ohms e o de entrada de 1kOhm,
para uma entrada de 1V a tensão de saída é:
Nota: 0.0
 A -2,5V
 B -1,5V
 C 1,5V
 D 3,2V
 E
2,5V
