Questão 1/5 - Eletrônica Analógica

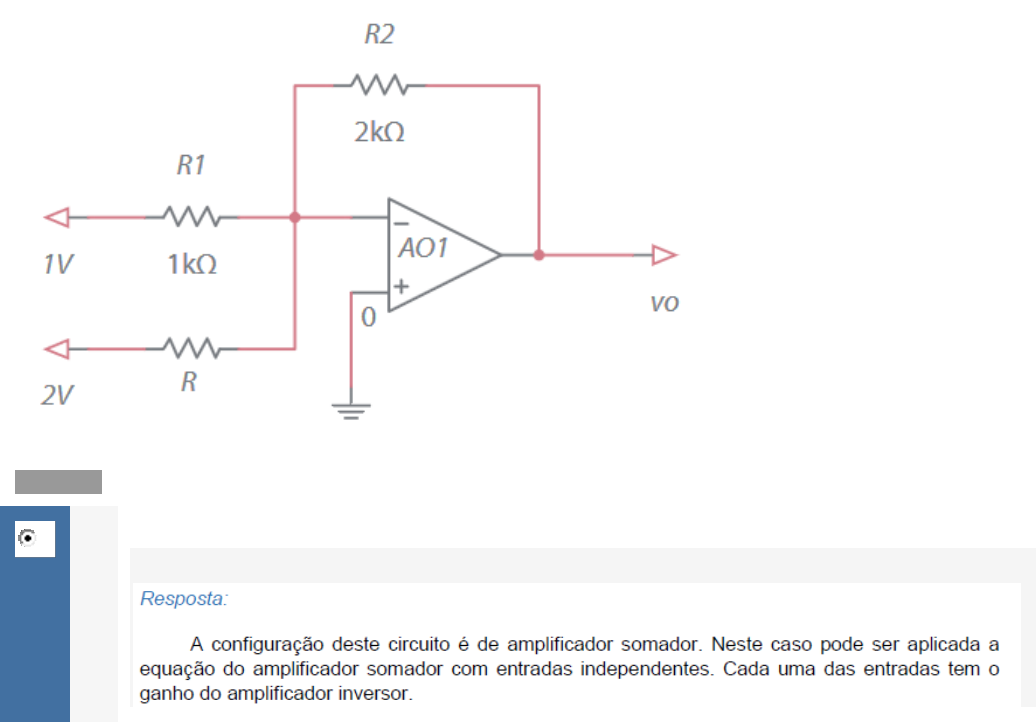

O circuito somador da figura tem uma tensão de saída vo = -6V.
Qual é o valor da resistência R para que esta condição seja cumprida?
Nota: 20.0

	A
	R=1k
Você acertou!

	B
	R=1,5k

	C
	R=2,1k

	D
	R=3k

	E
	R=3,3k
Questão 2/5 - Eletrônica Analógica
Na associação de amplificadores a seguir,
Considerando as condições especificadas, calcular o valor de Vx.
Nota: 20.0

	A
	Vx=7,33V

	B
	Vx=8,97V

	C
	Vx=5,45V

	D
	Vx=6,73V

	E
	Vx=6,82V
Você acertou!
Questão 3/5 - Eletrônica Analógica
No circuito a seguir:
Calcular a tensão de saída vo.
Nota: 20.0

	A
	vo=-40V

	B
	vo=35V
Você acertou!

	C
	vo=-38V

	D
	vo=33V

	E
	vo=-56V
Questão 4/5 - Eletrônica Analógica
Foi colocado um gerador de corrente na entrada não inversora do amplificador com a finalidade de anular a tensão de saída.
Qual é o valor da corrente que cumpre com estas condições?
Nota: 0.0

	A
	I=-200uA

	B
	I=-150uA

	C
	I=-150,333uA

	D
	I=111,11uA

	E
	I=-111,11uA
Questão 5/5 - Eletrônica Analógica
No circuito a seguir,
Qual seria o valor da resistência R para que vo seja -15V?
Nota: 20.0

	A
	R=35k

	B
	R=41k
Você acertou!

	C
	R=45k

	D
	R=32k

	E
	R=120k
