Mecânica 1 Lista 3

Prévia do material em texto

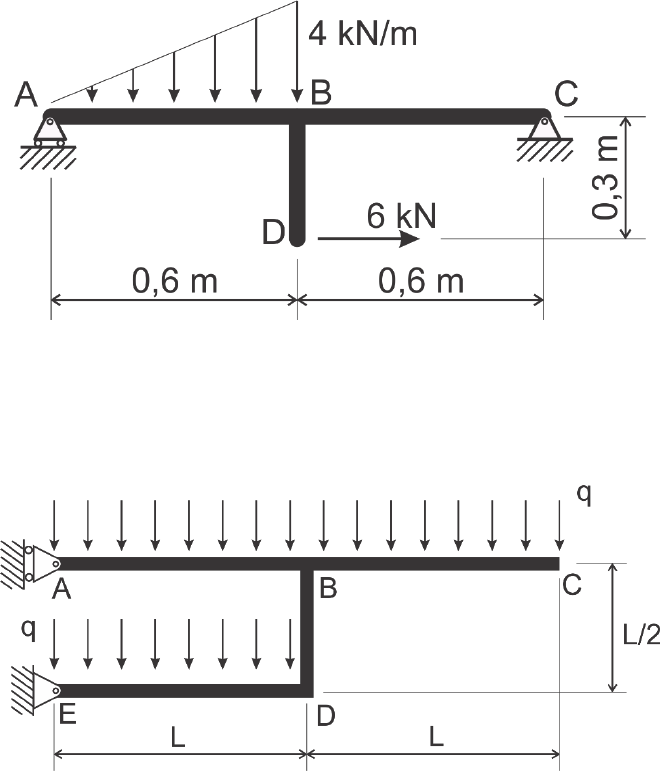

Determine os esforços internos normal, cortante e fletor atuantes na estrutura ilustrada abaixo.
Desenhe os diagramas de esforços internos correspondentes. (5 pontos)





Determine os esforços internos normal, cortante e fletor atuantes na estrutura ilustrada abaixo.
Desenhe os diagramas de esforços internos correspondentes.











Determine os esforços internos normal, cortante e fletor atuantes na estrutura, articulada em C,
ilustrada abaixo. Desenhe os diagramas de esforços internos correspondentes.



A viga composta mostrada na figura é conectada por um pino em C. Determine as componentes
das reações em seus apoios, a distribuição dos esforços internos cortante, fletor e normal
atuantes sobre a estrutura. Desenhe os diagramas de esforços internos correspondentes.
Determine a posição da seção transversal na qual o momento fletor é máximo em valor absoluto.
Calcule o valor do momento fletor nesta seção.












3 m
5 kN
A
D
B
3 m 3 m
3 kN/m
3
4
C




Dada a estrutura a seguir, determine as reações nos apoios, as equações e diagramas de esforços
internos. Dado que a barra BC de seção circular é fabricada de um aço cuja tensão trativa
admissível é de . Determine seu menor diâmetro de forma que o carregamento
mostrado possa ser suportado.











A viga “AC” uniforme mostrada na figura é suportada por duas barras, AB e CD, cujas áreas de
seção transversal valem 12 mm2 e 8 mm2, respectivamente. Determine a posição d da carga de
6kN de forma que as tensões normais médias nas duas barras sejam idênticas. Determine os
diagramas e equações de esforços internos da viga “AC”. Dado que as barras são fabricadas do
mesmo aço, selecione o material mais adequado. Justifique sua resposta.
Material A – aço 1010 - ;
Material B – aço 1020 - ;
Material C – aço 1045 -








3 m 1.5 m
A B
C
15 kN/m
3 m
6 kN
d
A
B
C
D

A viga composta mostrada na figura é conectada por um pino em B. Determine as componentes
das reações em seus apoios, a distribuição dos esforços internos cortante e fletor atuantes sobre a
estrutura. Desenhe os diagramas de esforços internos correspondentes. Determine a posição da
seção transversal na qual o momento fletor é máximo em valor absoluto. Calcule o valor do
momento fletor nesta seção.



Dada a estrutura a seguir, sujeita a uma carga concentrada no ponto D, determine as equações e
diagramas de esforços internos (normal, cortante e momento fletor) para os trechos ABC, DE e EB.







Dada a viga mostrada na figura, sujeita a um carregamento distribuído uniformemente de
, determine as equações e diagramas de esforços internos. Determine o momento fletor
interno máximo (em valor absoluto) e sua localização ao longo da viga. Determine, dentro do
trecho BC, o ponto onde se tem a força cortante igual a zero. Determine o momento fletor interno
neste ponto.




3,6 m
1,2 m
3kN/m
