Experimento 1 – Tabela Verdade
A. M. Oliveira
Centro Universitário Uninter
Pap – Rua Mariz e Barros, 382. – CEP: 20270 - 003 – Rio de janeiro – Rj - Brasil
e-mail: andersonufrj@hotmail.com
Resumo. Entender o funcionamento das portas lógicas através de método experimental e obtenção da tabela verdade para comparação entre a teoria e prática.
Palavras chave: portas lógicas, and, or, not, inversora.
16
Introdução
As portas lógicas são os circuitos lógicos mais básicos conhecidos. Estes dispositivos realizam operações entre um ou mais sinais lógicos de entrada (nível alto ou nível baixo) e produzem uma única saída. As operações são dadas através da álgebra booleana onde as varáveis podem assumir apenas dois valores distintos, nível baixo (0) e nível alto (1).
Procedimento Experimental
O procedimento consistiu em montar um circuito lógico combinacional, através de 03 portas lógicas , e verificar o status de saída de um led, que quando aceso indica nível alto (1) e quando apagado indica nível baixo (0). Além das portas lógicas foram utilizados mais alguns componentes, como micro chaves spdt para inserir os níveis lógicos 0 ou 1 além de resistores , fonte ajustável de tensão e protoboard.
As portas lógicas utilizadas foram:
- 01 porta AND (também conhecida como E), onde o sinal de saída é o produto dos sinais de entrada.
	Tabela verdade porta AND (E)
	A
	B
	Saída (A*B)
	0
	0
	0
	0
	1
	0
	1
	0
	0
	1
	1
	0
- 01 porta NOT (também conhecida como inversora), esta porta pega o sinal de entrada e inverte o mesmo.
	Tabela verdade NOT (inversora)
	A
	Saída (Ā)
	0
	1
	1
	0
- 01 porta OR (também conhecida como porta ou), é conhecida como uma porta somadora, onde a saída é a soma dos sinais de entrada. A soma não é algébrica e sim a soma de níveis lógicos, onde a soma de dois sinais de nível baixo tem como saída nível baixo assim como a soma de sinais altos tem como saída nível alto. A soma de sinais baixos com altos resultará em sinal alto.
	Tabela verdade porta OR (OU)
	A
	B
	Saída (A+B)
	0
	0
	0
	0
	1
	1
	1
	0
	1
	1
	1
	1

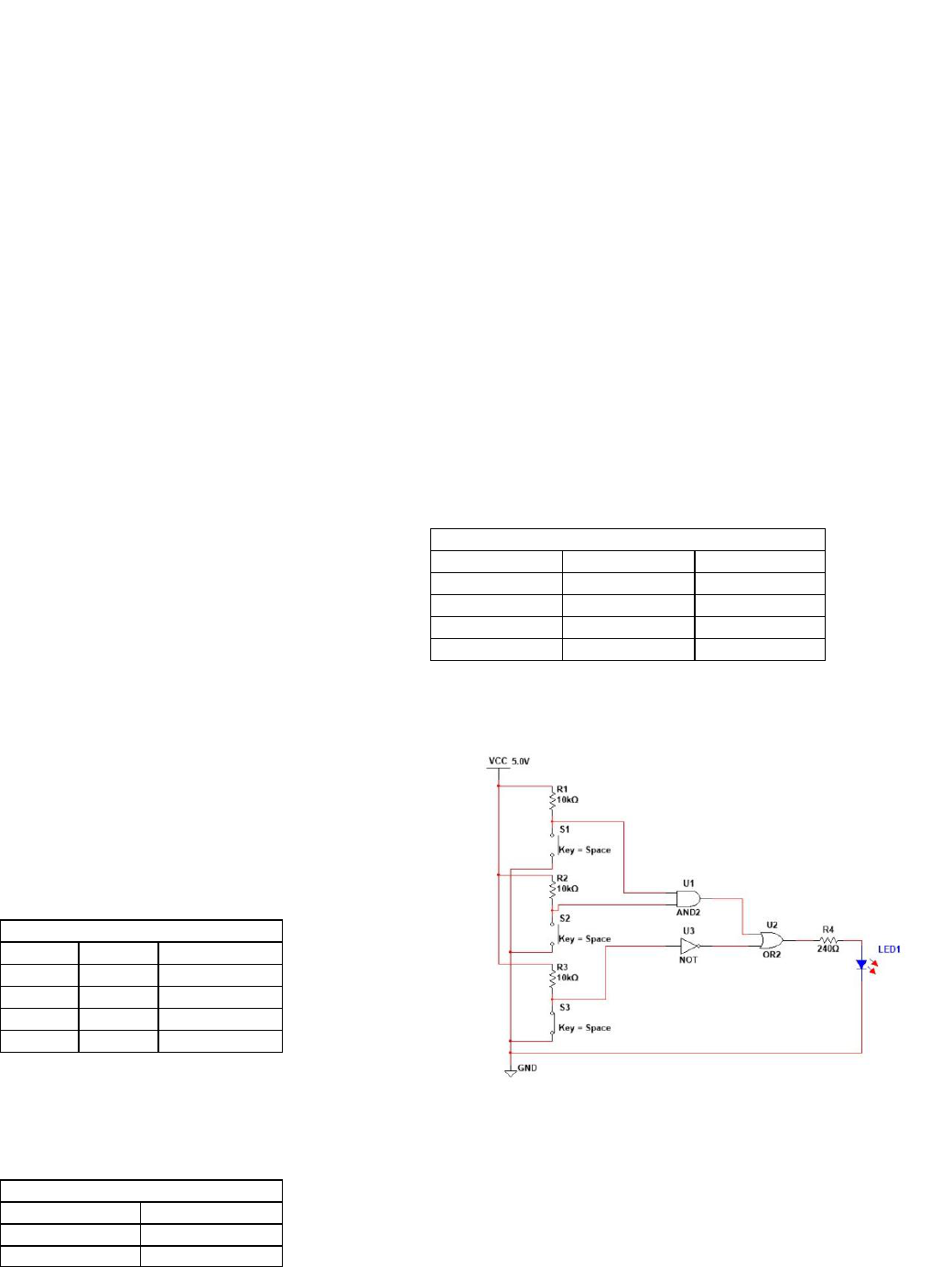

Para execução do experimento foi montado o seguinte circuito:
 Após montagem do circuito foram inseridos sinais de nível baixo e nível alto através das micro chaves introduzidas no circuito. Podemos notar que sempre que as chaves estão abertas, as entradas das portas AND e NOT terão sinal de nível lógico alto, e quando as chaves forem acionadas os sinais das portas a elas ligadas estarão em nível baixo, pois estarão ligadas diretamente ao ground (aterramento) do circuito.
O circuito segue a expressão de saída: (A*B) + Ã
Iremos realizar os experimentos e as simulações e verificar se o funcionamento do mesmo está de acordo com a expressão de saída do circuito e teoria até aqui estudada.
Figura 1
Circuito montado – figura 1.
Análise e Resultados
Durante o experimento foram inseridos sinais de nível alto e baixo através das micro chaves. Os resultados de cada alteração nas variáveis estão na tabela abaixo.
	S3
	S2
	S1
	A*B
	Ā
	A*B + Ā
	LED
	0
	0
	0
	1
	0
	1
	ACESO
	0
	0
	1
	0
	0
	0
	APAGADO
	0
	1
	0
	0
	0
	0
	APAGADO
	0
	1
	1
	0
	0
	0
	APAGADO
	1
	0
	0
	1
	1
	1
	ACESO
	1
	0
	1
	0
	1
	1
	ACESO
	1
	1
	0
	0
	1
	1
	ACESO
	1
	1
	1
	1
	1
	1
	ACESO
Status inicial – figura 2
Figura 2
Acionamento micro chave – figura 3
Figura 3
Em seguida o mesmo circuito foi simulado através do Multisim 14.
O mesmo processo de alteração das entradas foi realizado e os mesmos resultados obtidos experimentalmente foram obtidos através do simulador.
Com os experimentos e simulações pudemos concluir que a tabela verdade das portas lógicas condiz com a teoria estudada durante o curso.
Conclusão
De acordo com os resultados experimentais, simulados e teóricos, pudemos verificar o funcionamento básico das portas lógicas assim como suas tabelas verdade condizem com o estudado até aqui.
Não foi uma atividade difícil e o circuito montado foi bastante simples.
Referências
.
[1] Tocci, Ronald J. “Sistemas digitais – princípios e aplicações” Ed. Pearson, 11ª edição (2011).
[2] Roteiro de estudos Univirtus – Eletrônica digital.
Experimento 2 – Flip Flop
A. M. Oliveira
Centro Universitário Uninter
Pap – Rua Mariz e Barros, 382. – CEP: 20270 - 003 – Rio de janeiro – Rj - Brasil
e-mail: andersonufrj@hotmail.com
Resumo. Entender o funcionamento dos circuitos integrados flip flop através do flip flop JK com controle por clock.
Palavras chave: Flip flop, led, clock, pulso.
Introdução
O flip flop nada mais é que um circuito combinacional com memoria. É um elemento base dos circuitos sequenciais. As saídas de um flip flop irão depender diretamente das suas entradas .
Procedimento Experimental
O procedimento consistiu em montar um circuito lógico sequencial, utilizando 03 flip flops JK, e uma porta and, além de um circuito chave de clock para controle de pulsos e leds para indicar as saídas Q dos flip flops. Após a montagem do circuito foram injetados pulsos de clock em cada flip flop e devido à configuração das entradas J e K curto circuitadas entre elas, os flip flops só admitem 02 estados : a saída Q não se altera (quando as entradas são zero) ou a saída Q inverte de estado com a saída ~Q.
Para montagem foram utilizados :
- 02 x dual flip flop jk com clock 74LS112
- 01 x porta and 7408
- 01 inversor schmmitt trigger Cmos 40106
- 03 x led vermelho
- 03 x resistor 240 ohms
- 01 x micro chave spdt NO
- 01 x resistor de 22kohms
- 01 x resistor 100kohms
- 01 x diodo retificador 1N4007
- 01 x capacitor eletrolítico 10uf x 50v
- fios diversos.
O circuito montado foi o seguinte:
Circuito simulado no multisim 14.
Abaixo circuito experimental.
Após montagem, foram inseridos pulsos de clock através da micro chave. As entradas de clock dos 03 flip flops estão interligadas , gerando um circuito síncrono.
Abaixo seguem fotos dos status dos leds de saída e as entradas J e K de cada flip flop. Como este circuito possui as entradas J e K cuto circuitadas entre si em cada flip flop, foram utilizadas apenas 03 linhas do analisador lógico da seguinte forma:
- linha 0 para o flip flop A
- linha 1 para o flip flop B
- linha 2 para o flip flop C.
Estado inicial
Estado 2
Estado 3
Estado 4
Estado 5
Estado 6
Estado 7
Estado 8
Estado inicial novamente
Análise e Resultados
Abaixo temos a tabela verdade e os status das entradas de controle
	Estado atual (leds)
	Entradas de controle (J e K)
	Próximo estado (leds)
	C
	B
	A
	JC
	KC
	JB
	KB
	JA
	KA
	C
	B
	A
	0
	0
	0
	1
	1
	1
	1
	1
	1
	1
	1
	1
	1
	1
	1
	1
	1
	0
	0
	0
	0
	0
	1
	1
	0
	1
	1
	1
	1
	1
	1
	0
	0
	1
	0
	1
	1
	0
	1
	1
	1
	0
	0
	0
	0
	0
	0
	1
	0
	0
	1
	1
	1
	1
	1
	1
	1
	1
	1
	0
	1
	1
	0
	1
	1
	0
	0
	0
	0
	0
	1
	0
	0
	1
	0
	1
	1
	1
	1
	0
	0
	1
	0
	0
	1
	0
	0
	1
	1
	0
	0
	0
	0
	0
	0
	0
Transições entradas J e K.111
011
001
001
Analisando o circuito vemos que as entradas JC e KC estão sempre em nível alto, então a cada pulso de clock a saída Q irá inverter com a saída ~Q. Desta forma o Led C estará sempre mudando de estado a cada pulso de clock.
 As entradas JÁ e KA dependem da saída da porta AND, que assim como as entradas JB e KB, dependem de ~Q no flip flop C.
 Pudemos notar também que após o 8 pulso de controle o circuito volta ao seu estado inicial.
O circuitotambém foi simulado no Multisim 14. E durante a simulação foi notada uma pequena diferença. No multisim a condição inicial é sempre a mesma e se desligamos e religarmos o circuito 1000 vezes continua da mesma forma, já na experiência prática, por algum motivo, por exemplo, se invertermos os flip flops entre si, a
Condição inicial muda, ou seja, nem sempre voltamos a mesma condição inicial.
Conclusão
O circuito funciona de acordo com a tabela verdade e também com o conhecimento teórico, obedecendo a mesma tabela binária.
Não é um circuito difícil de montar e é de fácil análise
Referências
.
[1] Tocci, Ronald J. “Sistemas digitais – princípios e aplicações” Ed. Pearson, 11ª edição (2011).
[2] Roteiro de estudos Univirtus – Eletrônica digital.
Experimento 3 – Decodificador
A. M. Oliveira
Centro Universitário Uninter
Pap – Rua Mariz e Barros, 382. – CEP: 20270 - 003 – Rio de janeiro – Rj - Brasil
e-mail: andersonufrj@hotmail.com
Resumo. Entender o funcionamento dos circuitos integrados contadores e decodificadores através de experimentos e simulações..
Palavras chave:
Introdução
Os circuitos decodificadores são circuitos combinacionais dedicados a converter um código binário de entrada em uma linha de saída. Os circuitos decodificadores são utilizados em n funções, como multiplexação de dados, displays de segmentos, memória e etc...
 Estes circuitos trabalham com vários sinais de entrada e ativam apenas uma saída em cada fase.
No nosso caso estudaremos o funcionamento do decodificador BCD para um display de 7 segmentos.
Procedimento Experimental
- Experimento consistiu na montagem de um circuito decodificador para display de 07 segmentos através de 02 contadores de décadas (TTL 74LS90) e 02 decodificadores para display de 07 segmentos com latch (CMOS 4511).
 Foi utilizado também um circuito chave de clock para entrada de sinais.
 Foram utilizados 02 displays de 7 segmentos e resistores diversos durante a montagem.
 Após a montagem do circuito foram inseridos pulsos sequenciais e observados os estados de saída após cada pulso, através dos displays de 7 segmentos e do analisador lógico hantek.
Análise e Resultados
Durante o experimento foram inseridos sinais de nível alto e baixo através do acionamento do circuito chave de clock. Os resultados de cada alteração nas variáveis estão na tabela abaixo.
Tabela contador de década A .
	Contador de Década 7490 A
	Display A
	QD
	QC
	QB
	QA

	0
	0
	0
	0
	0
	1
	0
	0
	0
	1
	0
	0
	0
	1
	2
	1
	0
	0
	1
	3
	0
	0
	1
	0
	4
	1
	0
	1
	0
	5
	0
	0
	1
	1
	6
	1
	0
	1
	1
	7
	0
	1
	0
	0
	8
	1
	1
	0
	0
	9
Tabela contador de décadas B.
	Contador de Década 7490 B
	Display B
	QD
	QC
	QB
	QA

	0
	0
	0
	0
	0
	1
	0
	0
	0
	1
	0
	0
	1
	0
	2
	1
	0
	1
	0
	3
	0
	0
	0
	1
	4
	1
	0
	0
	1
	5
No analisador lógico foram utilizdas as seguintes entradas:
Linha 0 = QA display 1.
Linha 1 = QB display 1.
Linha 2 = QC display 1.
Linha 3 = QD display 1.
Linha 4 = QA display 2.
Linha 5 = QB display 2.
Linha 6 = QC display 2.
Linha 7 = QD display 2.
Abaixo seguem os dados do analisador lógico:
Display 1 e 2 = 0
Display 1 = 1
Display 1 = 2
Display 1 = 3
Display 1 = 4
Display 1 = 5
Display 1 = 6
Display 1 = 7
Display 1 = 8
Display 1 = 9


 Display 2 = 1
Display 2 = 2
Display 2 = 3
Display 2 = 4
Display 2 = 5
Circuito simulado no Multisim 14
O circuito foi simulado no multisim 14 e o desempenho foi o mesmo do circuito experimental. O capacitor de 10uF que estava ligado na chave de clock foi retirado devido ao tempo necessário para transição dos dígitos estar demasiadamente alto (apenas na simulação, mesmo alterando a capacitância do mesmo ainda estava demorando para mudar o dígito).
Conclusão
Os resultados dos experimentos e simulações condizem com os valores teóricos do estudo. Foi mostrado como funciona o decodificador e realmente vimos que as saídas mudam apenas uma por vez.
 O circuito em sí não foi difícil de montar, mas o tamanho do protoboard não ajuda. Por ser muito pequeno as ligações ficam confusa e acaba sendo fácil de errar ou ter problemas de contato entre os componentes. Montei 02 vezes só no protoboard e tive problemas nas duas vezes, principalmente com a adição do CMOS 40106 para chave de clock. Como tinha uma placa perfurada em casa, soldei os resistores e display na mesma o que facilitou eu arranjo e visualização. Sugiro que a Uninter altere o Kit para os próximos estudantes que ingressarem no curso
Referências
.
[1] Tocci, Ronald J. “Sistemas digitais – princípios e aplicações” Ed. Pearson, 11ª edição (2011) .
[2] Roteiro de estudos Univirtus – Eletrônica digital.
