 Exercício 1

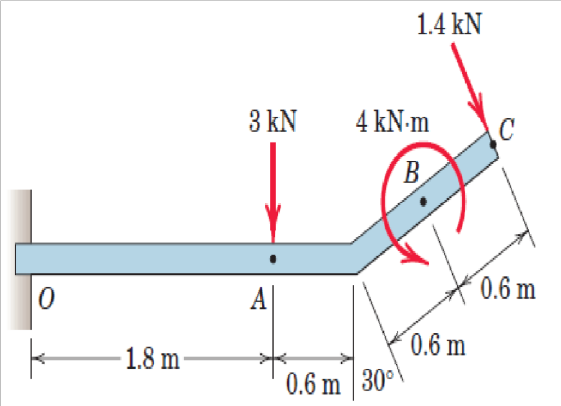

 A viga uniforme da figura tem uma massa de 50kg por metro linear.
Calcule as reações no suporte O.
Todas as forças atuam no plano vertical (x-y).















Exercício 2
 Determine as reações em A e E se P = 500 N
(figura no próximo slide). Qual é o valor máximo que P pode ter para
manter o equilíbrio estático? Desprezar o peso da estrutura em
comparação com as cargas aplicadas. Considerar que o apoio E pode
desencostar da parede.









Exercício 3
 Um balancim do comando de válvulas com rolos em A e B é mostrado
na posição quando a válvula está aberta e a mola está totalmente
comprimida.
Nesta posição, a força da mola é 900 N. Determine a força que o balancim
exerce na no eixo de comando de válvulas C. Calcule também a
magnitude da força suportada pelo eixo do balancim O. Figura no
próximo slide.















 Exercício 4
 Determine o centroide da área usando integração direta































 Exercício 5
 Encontre a distância, a partir do vértice, do centroide do cone
circular





























 Exercício 6
 Determine o centro de massa da combinação suporte e eixo
da figura. A face vertical é feita de chapa metálica que tem uma
massa de 25 kg/m². O material da base horizontal tem uma
massa de
40 kg/m² e o eixo de aço tem uma densidade de
7 ,83 Mg / m³. (Figura no próximo slide )




















Exercício 7
 Determine o centroide da área sombreada




























 Exercício 8
 Determine as reações em A e B para a viga submetida a uma
combinação de cargas distribuídas à combinação de carga
mostrada.








 Respos
Exercício 9
 Determine as reações de força e momento em A para a viga que
é submetida à combinação de carga mostrada.
Resposta:

































Exercício 10
Construa o diagrama do momento fletor para o eixo em balanço AB.
Resposta:



























Exercício 11
 Desenhe os diagramas de cisalhamento e momento fletor para a
viga. Determine a distância b, medida a partir da extremidade
esquerda, até o ponto em que o momento de flexão é zero entre os
suportes.





























Exercício 12
 Desenhe os diagramas de esforço cortante e de momento fletor
para a viga e determine o momento máximo M e sua localização x a
partir da extremidade esquerda.
Resposta:
