1

Instituição: UNINORTE
Curso: Engenharia Civil
Disciplina: Estrutura em Madeira e Metálicas
Professor: Lourival Paula de Góes, MSc.
Acadêmico(a):.............................................Nº ......................Turma:...................
Assunto: 1º Relação de Exercícios - Entrega: Dia 09/03/2018 – (Intransferível)

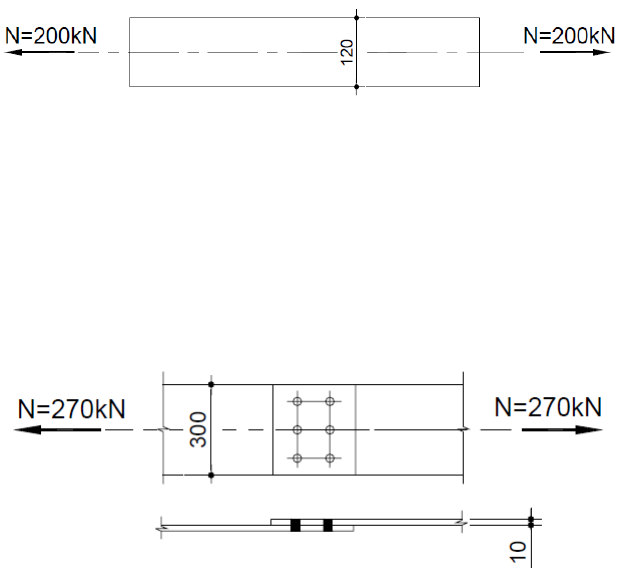

1º - Calcular a espessura necessária de uma chapa mostrada na figura 1,
com altura de 120 mm, sujeita a um esforço axial de tração de 200,0 kN,
para utilização do aço ASTM A36 (MR 250)
Ɣs= 1,4
Aço MR- 250 – Fy = 25 kN/cm2 e Fu = 40 kN/cm2



Figura 1 – Barra tracionada

2º- Duas chapas com espessura de 10 mm e altura de 300 mm, estão
emendadas com seis parafusos de 25 mm. Verificar se as dimensões da
chapa são suficientes para atender um esforço de 270 kN, sendo o aço
utilizado o ASTM A36. Ɣs= 1,5

Figura 2 – Barras emendadas e tracionadas

3º- Determinar a força máxima de tração que uma chapa de 300 mm de largura e
12,5 mm de espessura, mostrada na figura 3, poderá suportar, sendo a sua
ligação de extremidade composta por 3 linhas de 3 parafusos cada, com diâmetro
de 20 mm.
Dados: Aço ASTM A572 – Fy = 34,5 kN/cm
2 e Fu = 48 kN/cm
2
.
Ligação transmitida a todos os elementos Ct = 1,00
ϒs = 1,4
2


Figura 3 – Barras emendadas e tracionadas

4º- Adotando-se as mesmas características anteriores, verificar a força
máxima de tração para o esquema de ligação de extremidades mostrado
na figura 4.

Figura 4 – Barras emendadas e tracionadas – medidas em mm

5º - Determinar a máxima força de serviço da emenda mostrada na figura 5,
considerando furo padrão, para os seguintes casos:
Dados: Chapa de aço MR-250
 Diâmetro do parafuso φ = 22 mm.
 Furo padrão.
ϒs= 1,5 (coeficiente de majoração da carga)


Figura 5 – Barras emendadas com parafusos
3

6º - Calcule o esforço resistente à tração da chapa de 20 mm de espessura
ligada a outras duas chapas por parafusos de 19 mm de diâmetro,
Conforme figura 6.
Dados: Chapa de aço MR-250
 Diâmetro do parafuso φ = 19 mm.
 Furo padrão.
ϒs= 1,5 (coeficiente de majoração da carga)


Figura 6 – Barras emendadas e tracionadas – medidas em mm

7º - Duas chapas medindo 22 X 300 mm são emendadas por meio de talas
com 2 X 8 parafusos ∅ 22 mm, conforme figura 7. Verificar se as dimensões
das chapas são satisfatórias para suportar a força característica de 400 kN
aplicada axialmente.
Dados: Aço MR-250
 Furo padrão.
ϒs= 1,5 (coeficiente de majoração da carga)

Figura 7 – Barras emendadas e tracionadas – medidas em mm

4

8º - Determinar as máximas cargas impostas para estado limite de
resistência de uma estrutura com as seguintes cargas:
 Peso próprio (Gk,1) = 90 kN ⇒
 Sobre carga (Qk,1) = 30 kN ⇒
 Vento (Qk,2) = 40 kN ⇒

Nota:
a) Combinações últimas normais:

b) De acordo com as tabelas 1 e 2 os dados fornecidos referem-se a ações de pequena
variabilidade.

c) Após a obtenção do resultado, faça um breve comentário a respeito da decisão tomada
e qual o motivo.




9º - Determinar as máximas cargas impostas para estado limite de
resistência de uma estrutura com as seguintes cargas:


Obs. Este exercício não será recebido após a data estabelecida inicialmente
