Equilíbrio de Corpos Rígidos

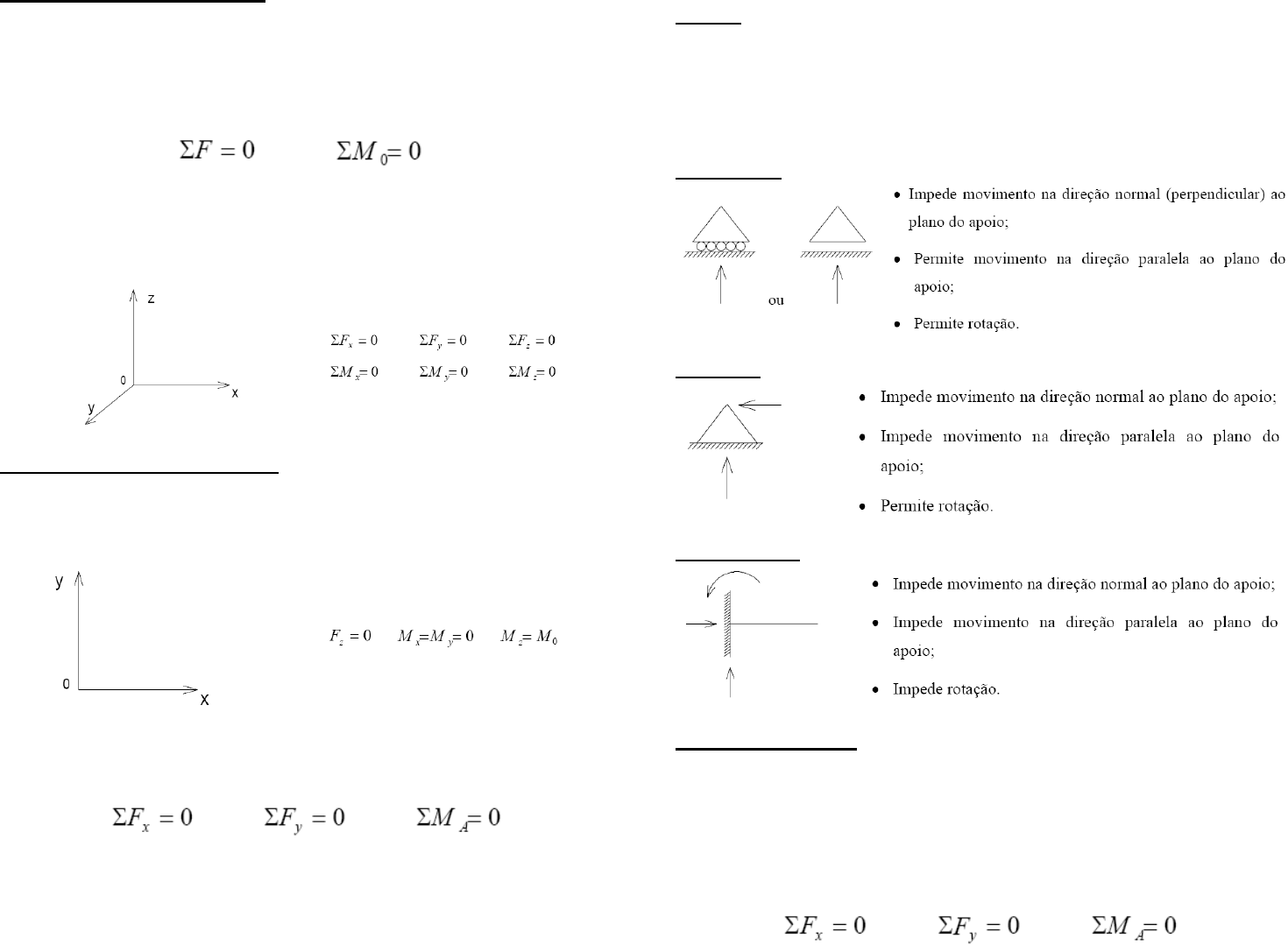

Um corpo rígido está em equilíbrio quando todas as forças externas
que atuam sobre ele formam um sistema de forças equivalente a zero,
isto é, quando todas as forças externas podem ser reduzidas a uma
força nula e a um binário nulo.



As expressões acima definem as equações fundamentais de Estática.
Decompondo cada força e cada momento em suas componentes
cartesianas, encontram-se as condições necessárias e suficientes para
o equilíbrio de um corpo rígido no espaço:


Equilíbrio em duas dimensões

As condições de equilíbrio de um corpo rígido simplificam-se
consideravelmente no caso de uma estrutura bidimensional.
Escolhendo os eixos x e y no plano da estrutura, tem-se:


para cada uma das forças aplicadas ao corpo rígido, então as seis
equações de equilíbrio no espaço reduzem-se a:



onde A é um ponto qualquer no plano da estrutura. Estas três
equações podem ser resolvidas para um máximo de três incógnitas.
O equilíbrio em duas dimensões é também conhecido como equilíbrio
no plano.

Apoios

Para o estudo do equilíbrio dos corpos rígidos não bastam conhecer
somente as forças externas que agem sobre ele, mas também é
necessário conhecer como este corpo rígido está apoiado.
Apoios ou vínculos são elementos que restringem os movimentos das
estruturas e recebem a seguinte classificação:
Apoio móvel


Apoio fixo


Engastamento


Tipos de Estruturas

As estruturas são classificadas em função do número de reações de
apoio ou vínculos que possuem. Cada reação constitui uma incógnita a
ser determinada.
Para as estruturas planas, a Estática fornece três equações
fundamentais:








Exercícios

1. Um guindaste fixo tem massa igual a 1000 kg e é usado para
levantar uma caixa de 2400 kg. Ele é mantidono lugar por um pino
articulado em A e um balancim (apoio simples) em B. O centro de
gravidade do guindaste é o ponto G. Determine as componentes das
reações em A e B.


2. Na ilustração, três cargas são aplicadas a uma viga. A viga é
apoiada em um rolete (apoio móvel) em A e em uma articulação em B.
Desprezando o peso da viga, determine as reações em A e B quando
Q = 75kN.


3. A estrutura da figura suporta parte de um telhado de um pequeno
edifício. Sabendo que a tração no cabo é de 150kN, determine a
reação no extremo fixo E.


4. Uma empilhadeira de 2500kg éutilizada para levantar uma caixa de
1200 kg. Determine a reação em cada uma das rodas: (a) dianteiras A
e (b) traseiras B.


5. Determine as componentes horizontal e vertical da reação no pino A
e a tração desenvolvida no cabo BC usado para sustentar a estrutura
de aço


6. O transformador elétrico de 1500N com centro de gravidade em G é
sustentado por um pino A e uma sapata lisa em B. Determine as
componentes horizontal e vertical da reação da sapata B sobre o
transformador.


7. Um diagrama esquelético de uma mão segurando uma carga é
mostrado na figura superior. Se a carga e o antebraço possuem
massas de 2kg e 1,2kg, respectivamente, e seus centros de massa
estão localizados em G1 e G2, determine a força desenvolvida no
bíceps CD e as componentes horizontal e vertical da reação no
cotovelo B. O sistema de suporte do antebraço pode ser modelado
como o sistema estrutural mostrado na figura anterior.



8. Determine os valores das reações nos apoios A e B.





9. Determine os valores das reações nos apoios A e B.

10. Determinar as reações nos apoios A, B e C e a força normal
atuante nas barras 1 e 2, na construção representada na figura
a seguir.


11. A grua é sustentada por um pino em C e um cabo AB. O cabo
pode suportar uma tração máxima de 40kN. Se uma carga
possui uma massa de 2Mg com seu centro de gravidade
localizado em G, determine sua distância máxima permitida x e
as componentes horizontal e vertical da reação em C.
