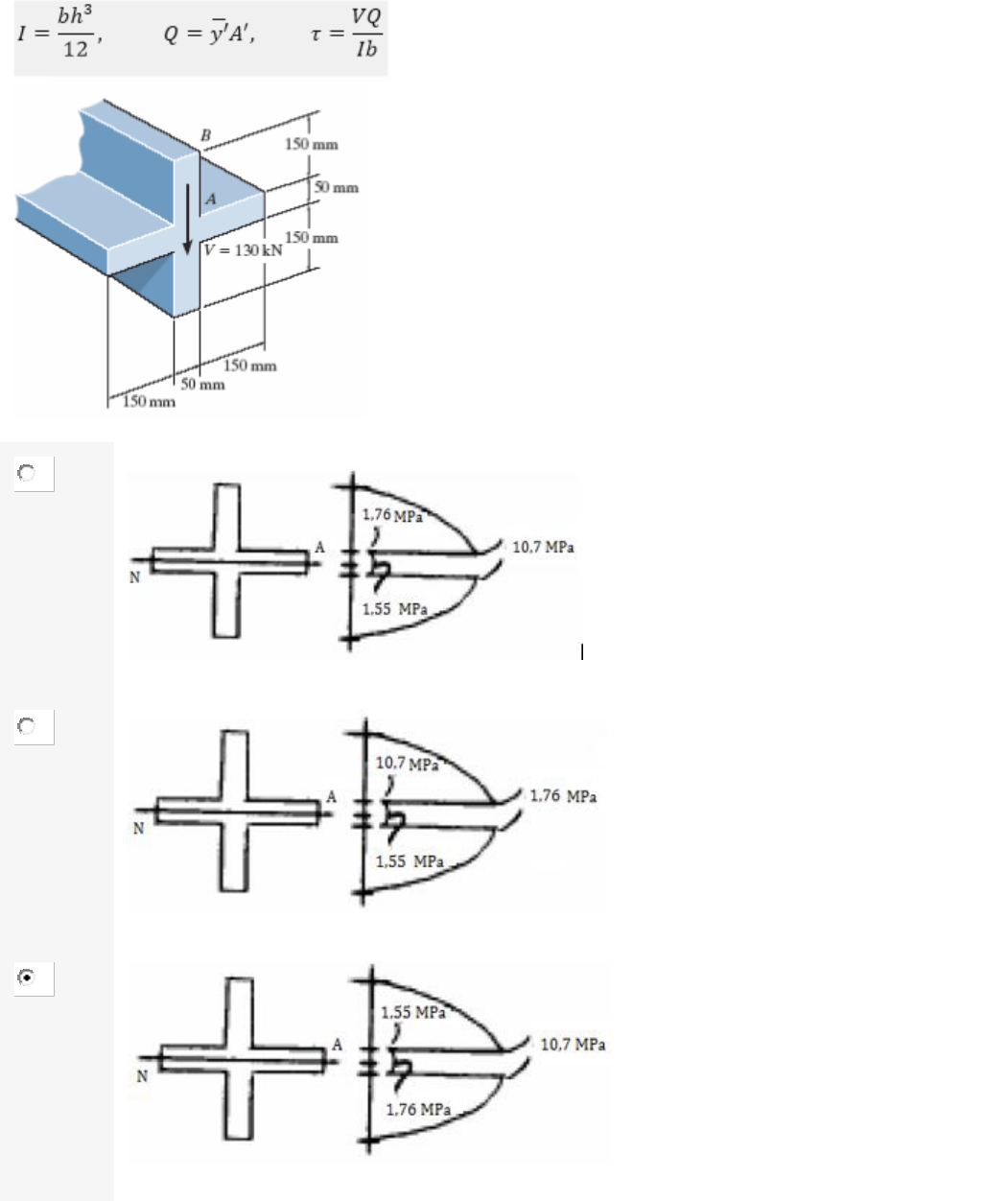

A escora está sujeita a um cisalhamento vertical V = 130 kN (cnforme figura). Assinale a alternativa que contém o gráfico correto da intensidade da distribuição da tensão de cisalhamento que age na área da seção transversal da escora.

	A


	B


	C


	D

A peça de mármore, que podemos considerar um material linear elástico frágil, tem peso específico de 24 kN/m³. Se for apoiada nas bordas como mostra a figura, determine a espessura mínima que ela deve ter para não quebrar. A tensão de ruptura é = 1,5 MPa.

	A
	9 mm

	B
	12 mm

	C
	27 mm

	D
	36 mm
Questão 3/5 - Resistência dos Materiais

	A


	B


	C


	D

uestão 4/5 - Resistência dos Materiais
Se a viga de abas largas (figura) for submetida a um cisalhamento V = 125 kN, determine a tensão de cisalhamento máxima na viga.

	A
	15 MPa

	B
	19,87 MPa

	C
	27,81 MPa

	D
	44,12 MPa
Uma coluna de aço A-36 tem comprimento de 5 m e está engastada em ambas as extremidades. Se a área da seção transversal tiver as dimensões mostradas na figura, determine a carga crítica de flambagem. A fórmula de Euler é válida? Dados: Eaço = 200 GPa; K = 0,5; tensão de escoamento = 250 MPa.

	A
	Pcr = 136,05 kN. Sim

	B
	Pcr = 136,05 kN. Não

	C
	Pcr = 272,1 kN. Sim

	D
	Pcr = 272,1 kN. Não
