Problemas Capitulo 05

Prévia do material em texto

Capítulo 5 – ESTRUTURA DOS MATERIAIS


1*. À temperatura ambiente, o tântalo (Ta) apresenta estrutura cristalina cúbica de
corpo centrado (CCC) sendo o seu raio atómico 0,143nm e o seu peso atómico
180,95g/mol. Número de Avogadro = 6,023 × 10²³/mol. Calcule / indique:

(a) o parâmetro de rede do Ta;

(b) o número de átomos existentes em 1cm3 de Ta;

(c) a densidade teórica do Ta;

(d) o número de átomos que existem num milímetro quadrado dos planos { }101 do
Ta;

(e) a distância interplanar dos planos { }101 do Ta;

(f) o ângulo 2θ para o qual ocorreu a difracção (de primeira ordem) pelos planos
{ }101 , sabendo que a estrutura cristalina do Ta foi determinada utilizando
difracção de raios-X cujo comprimento de onda era λ=0,1541nm;

(g) os índices das direcções de máxima compacidade contidas no plano ( )101 do
Ta;

(h) o número de átomos que existem num milímetro das direcções referidas na
alínea (g).



2. O vanádio (V) apresenta estrutura cúbica de corpo centrado (CCC), sendo o
parâmetro da rede 0,304nm e o peso atómico 50,942g/mol. O número de Avogadro
é mol100236 23 /,NA ×= .
(a) A densidade teórica do V é:

1 3,01 g/cm3

2 12,042 g/cm3

3 6,021 g/cm3

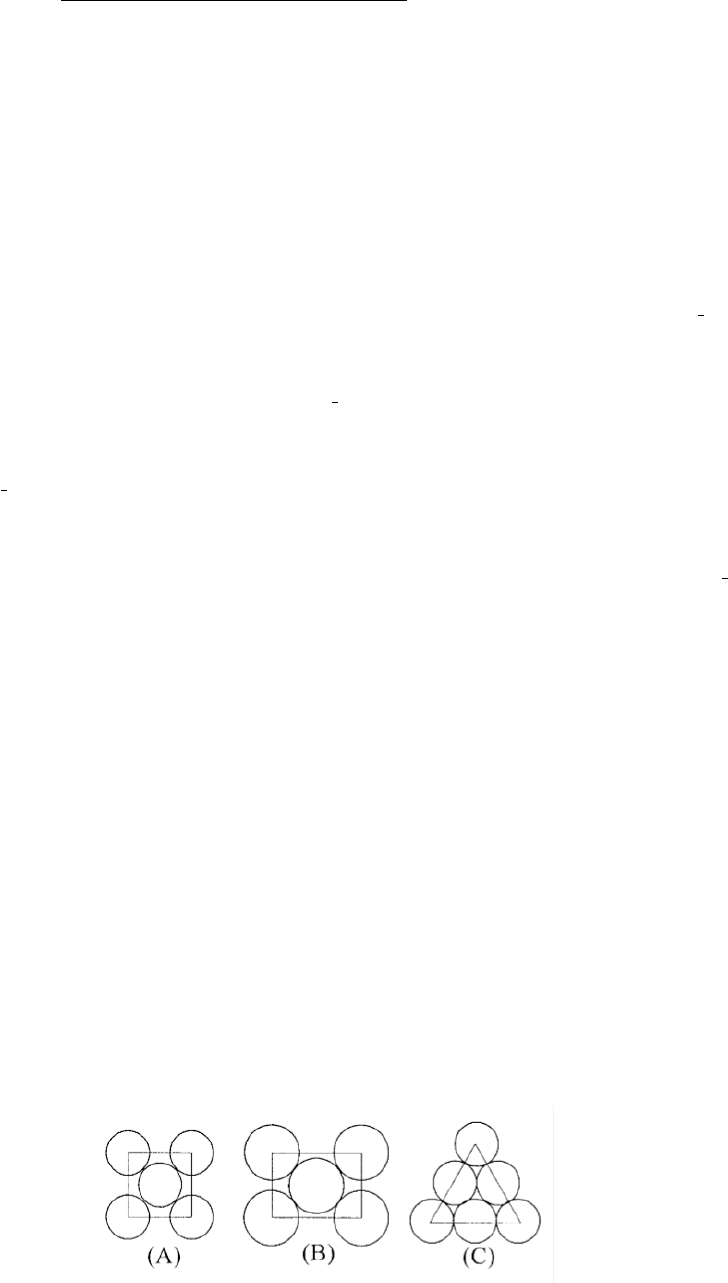

(b) A disposição dos átomos nos planos { }110 do V é:

1 A

2 B

3 C

(c) A densidade atómica planar, em átomos/mm2, dos planos referidos na alínea
(b) é:

1 21,64 × 1012

2 15,303 × 1012

3 10,82 × 1012

(d) Os índices das direcções de escorregamento mais prováveis do V, contidas no
plano ( )110 são:

1 110

2 111

3 [ ]111 e [ ]111

(e) O ângulo de difracção, 2θ, para o qual ocorre a difracção pelos planos { }110 ,
utilizando raios-X cujo comprimento de onda é 1,5418Å, é:

1 42,03º
2 91,66º
3 21,02º



3. O molibdénio (Mo) apresenta estrutura cristalina cúbica de corpo centrado (CCC)
sendo o seu raio atómico e o seu peso atómico 0,1363nm e 95,94g/mol,
respectivamente. Número de Avogadro = 6,023 × 10²³/mol.

(a) Um átomo de Mo pesa:

1 1,593g

2 1,593 × 10-22 kg

3 1,593 × 10-25 kg

(b) O parâmetro de rede a do Mo é:

1 3,148 × 10-8 cm

2 3,855 × 10-8 cm

3 2,526 × 10-8 cm

(c) O número de átomos que existem num centímetro cúbico de Mo é:

1 6,982 × 1022

2 6,413 × 1022

3 6,204 × 1022

(d) A densidade teórica do Mo é:

1 11,122 g/cm3

2 10,215 × 103 kg/m3

3 9,882 g/cm3

(e) O factor de compacidade atómica do é:

1 52%

2 68%

3 74%

(f) A disposição dos átomos no plano ( )101 da estrutura do Mo é:

1 A

2 B

3 C

(g) O número de átomos que existem num centímetro quadrado do plano referido na
alínea (f) é:

1 4,758 × 1014

2 1,427 × 1015

3 2,216 × 1015

(h) Os índices das direcções de máxima compacidade contidas no plano ( )101 do
Mo são:

1 111

2 [ ]111 e [ ]111

3 [ ]111 e [ ]111

(i) O número de átomos que existem em 2cm de comprimento das direcções
referidas na alínea (h) é:

1 3,668 × 107

2 7,337 × 107

3 1,467 × 108

(j) A estrutura cristalina do Mo foi determinada utilizando difracção de raios-X.
Sabendo que a difracção (de primeira ordem) pelos planos { }110 ocorreu para
um ângulo 2θ=40,534º, o comprimento de onda λ dos raios-X utilizados seria:

1 1,542nm

2 1,542Å

3 0,771Å



4. O irídio (Ir) apresenta estrutura cristalina cúbica de faces centradas (CFC) sendo o
seu raio atómico 0,135nm. O peso atómico do Ir é 192,2g/mol. Número de
Avogadro = 6,023 × 1023/mol.

(a) Calcule o parâmetro de rede a do Ir.

(b) Calcule o número de átomos de Ir que existem num centímetro cúbico do
material.

(c) Calcule a densidade teórica do Ir, em g/cm3.

(d) Considere que o plano do papel representa o plano ( )111 da estrutura do Ir.
Represente a disposição dos átomos nesse plano.

(e) Indique os índices das direcções de máxima compacidade contidas no plano
( )111 .

(f) Calcule a densidade atómica linear nas direcções do Ir referidas na alínea (e),
em átomos/mm.

(g) Indique quais os sistemas de escorregamento mais prováveis para o Ir.

(h) A estrutura cristalina do Ir foi determinada utilizando difracção de raios-X, cujo
comprimento de onda era 0,1541nm. Calcule o ângulo 2θ correspondente à
difracção pelos planos { }111 (considerando difracção de primeira ordem, n=1).



5. O ouro (Au) apresenta estrutura cúbica de faces centradas (CFC), sendo o
parâmetro da rede 0,408nm e o peso atómico 196,97g/mol.

(a) O factor de compacidade atómica do ouro é:

1 78%

2 74%

3 68%

(b) A densidade do ouro é:

1 9,64g/cm3

2 19260kg/m3

3 192,6 g/cm3

(c) A densidade atómica planar do plano ( )011 em átomos/mm2 é:

1 8,5 × 1012

2 8,5 × 1014

3 6,37 × 1012


(d) O plano ( )011 contém a direcção de máxima compacidade:

1 [ ]011

2 [ ]111

3 [ ]001

(e) Utilizando raios-X cujo comprimento de onda é 1,5418Å, a difracção de 1ª
ordem pelos planos ( )111 ocorre para um ângulo de Bragg θ tal que sen2θ é:

1 0,714

2 0,0714

3 0,1071



6. O paládio (Pd) apresenta estrutura cristalina cúbica de faces centradas (CFC) sendo
a sua densidade e o seu peso atómico 12,0g/cm³ e 106,4g/mol, respectivamente.
Número de Avogadro = 6,023 × 10²³/mol.

(a) Um átomo de Pd pesa:

1 261077,1 −× kg

2 22107,17 −× g

3 221077,1 −× g

(b) No Pd, a % do volume ocupada pelos átomos é:

1 74

2 68

3 50

(c) O parâmetro da rede a do Pd é:

1 2,451Å

2 0,3890nm

3 0,2951nm

(d) O raio atómico do Pd é:

1 0,1684nm

2 1,945Å

3 0,1375nm

(e) O número de átomos existentes em 1cm³ de Pd é:

1 22108,6 ×

2 23108,6 ×

3 22104,3 ×

(f) A disposição dos átomos no plano ( )111 da estrutura do Pd é:

1 A

2 B

3 C

(g) O número de átomos que existem num milímetro quadrado do plano referido na
alínea (f) é:

1 12109×

2 13105,1 ×

3 14102×

(h) A distância interplanar dos planos referidos na alínea (f) é:

1 0,1123nm

2 0,1297nm

3 0,2245nm

(i) Os índices das direcções de máxima compacidade contidas no plano ( )111 do
Pd são:

1 [ ]101 , [ ]101 e [ ]110

2 110

3 [ ]111 , [ ]111 e [ ]111

(j) O número de átomos que existem num milímetro das direcções referidas na
alínea (i) é:

1 8102×

2 6108×

3 6106,3 ×

(l) Em relação às direcções referidas na alínea (i), a direcção [ ]111 é:

1 igualmente compacta

2 mais compacta

3 menos compacta

(m) A estrutura cristalina do Pd foi determinada utilizando difracção de raios-X cujo
comprimento de onda era λ=0,1541nm. O ângulo 2θ para o qual ocorreu a
difracção (de primeira ordem) pelos planos { }111 foi:

1 30,109º

2 20,072º

3 40,123º




7. O cobre apresenta estrutura cúbica de faces centradas (CFC), sendo o seu
parâmetro da rede a = 0,3615nm. A massa atómica do cobre é 63,54g/mol.
Número de Avogadro = 6,023 × 10²³/mol.

(a) A massa, em gramas, de um átomo de cobre é:

1 2210354,6 −× g

2 1,055g

3 2210055,1 −× g

(b) O número de átomos existentes em 1g de cobre é:

1 2710479,9 ×

2 2110574,1 ×

3 2110479,9 ×

(c) O factor de compacidade atómica do cobre è:

1 0,50

2 0,68

3 0,74

(d) O raio atómico do cobre é:

1 0,157nm

2 1,278Å

3 1,808Å

(e) A densidade teórica do cobre é:

1 3g/cm23,2

2 3g/cm46,4

3 3g/cm93,8

(f) Os índicesde Miller e a densidade atómica planar, em 2átomos/mm , dos planos
de máxima compacidade do cobre são, respectivamente:

1 { }001 e 1610767,1 ×

2 { }111 e 1310531,1 ×

3 { }111 e 1310767,1 ×

(g) O espaçamento interplanar dos planos ( )111 é:

1 nm2087,0

2 nm1044,0

3 nm4174,0

(h) Os índices das direcções de máxima compacidade contidas no plano ( )111 são:

1 110

2 [ ]111 e [ ]111

3 [ ]011 , [ ]101 e [ ]011

(i) Segundo a direcção [ ]110 , o número de átomos que existem num milímetro é:

1 91091,3 ×

2 61077,2 ×

3 61091,3 ×

(j) A determinação da estrutura cristalina do cobre foi feita utilizando difracção de
raios-X. Verificou-se que a difracção pelos planos { }111 ocorreu para um ângulo
2θ = 48,143º. O comprimento de onda dos raios-X utilizados foi de:

1 0,771Å

2 0,1703nm

3 0,1541nm



8. À temperatura ambiente, o níquel (Ni) apresenta estrutura cúbica de faces
centradas (CFC). O raio atómico do Ni é 0,124nm e o peso atómico é 58,71g/mol.
Número de Avogadro = 6,023 × 1023/mol.

(a) O peso de um átomo de Ni é:

1 9,748 × 10-23g

2 3,536 × 10-23g

3 4,04 × 10-26kg

(b) A rede cristalina do Ni é:

1 cúbica de faces centradas

2 cúbica de corpo centrado

3 cúbica simples

(c) O parâmetro de rede a do Ni é:

1 0,3507nm

2 0,2864nm

3 0,2480nm

(d) O número de átomos que existem em 1cm3 de Ni é:

1 9,272 × 1022

2 8,514 × 1022

3 6,556 × 1022

(e) A densidade teórica do Ni é:

1 9038kg/m3

2 8,299g/cm3

3 6,391g/cm3

(f) A disposição dos átomos no plano ( )111 da estrutura do Ni é:


1 A

2 B

3 C

(g) A densidade atómica planar, em átomos/mm2, do plano referido na alínea (f) é:

1 1,877 × 1013

2 1,626 × 1013
3 1,219 × 1013

(h) Os índices das direcções mais compactas contidas no plano referido na alínea
(f) são:

1 111

2 [ ]101 , [ ]011 e [ ]011

3 110

(i) O número de átomos que existem em 2cm de uma direcção de máxima
compacidade do Ni é:

1 8,065 × 107

2 3,84 × 107

3 6,23 × 107

(j) Se a estrutura do Ni tivesse sido determinada utilizando raios-X com
comprimento de onda λ = 0,154nm, o ângulo 2θ para o qual se teria verificado
a difracção pelos planos referido na alínea (f) seria:

1 44,70º

2 49,51º

3 38,39º



9*. O cálcio (Ca) apresenta estrutura cristalina cúbica de faces centradas (CFC) sendo
o seu raio atómico e o seu peso atómico, respectivamente, 0,197nm e 40,08g/mol.
Número de Avogadro = 6,023 × 10²³/mol.

(a) Um átomo de Ca pesa:

1 4,008 × 10-22 g

2 6,654 × 10-27 kg

3 6,654 × 10-23 g

(b) No Ca, a % do volume ocupada pelos átomos é:

1 68

2 74

3 50

 (c) O parâmetro da rede a do Ca é:

1 0,394 nm

2 0,557 nm

3 0,455 nm

(d) A densidade do Ca é:

1 1088 kg/m3

2 1539 kg/m3

3 1,413g/cm3

(e) O número de átomos existentes em 1cm³ de Ca é:

1 1,63 × 1022

2 1,88 × 1022

3 2,31 × 1022

(f) A disposição dos átomos no plano ( )111 da estrutura do Ca é:

1 A

2 B

3 C

(g) O número de átomos que existem num milímetro quadrado do plano referido na
alínea (f) é:

1 4,56 × 1012

2 6,44 × 1012

3 7,44 × 1012


(h) A distância interplanar dos planos referidos na alínea (f) é:

1 0,322 nm

2 0,186 nm

3 0,263 nm

(i) Em relação ao plano referido na alínea (f), os planos { }110 do Ca são:

1 menos compactos

2 mais compactos

3 igualmente compactos

(j) Os índices das direcções de máxima compacidade contidas no plano ( )111 do
Ca são:

1 [ ]011 , [ ]101 e [ ]101

2 110

3 [ ]111 , [ ]111 e [ ]111

(l) O número de átomos que existem num milímetro das direcções referidas na
alínea (i) é:

1 2,5 × 109

2 1,8 × 106

3 2,5 × 106

(m) A estrutura cristalina do Ca foi determinada utilizando difracção de raios-X cujo
comprimento de onda era λ=0,1541nm. O ângulo 2θ para o qual ocorreu a
difracção (de primeira ordem) pelos planos { }200 foi:

1 46,07º

2 32,11º

3 67,19º



10. O cobalto (Co) apresenta estrutura cristalina hexagonal compacta (HC) com
uma relação 623,1=ac . O raio atómico do cobalto é 0,1253nm e a massa
atómica é 58,93g/mol.

(a) O número de coordenação do cobalto é:

1 12

2 8

3 6

(b) O número de átomos existentes na célula estrutural do cobalto é:

1 3

2 6

3 2

(c) O parâmetro a da rede do cobalto é:

1 0,3544nm

2 0,2506nm

3 0,2894nm

(d) O número de átomos existentes em 1g de cobalto é:

1 2110479,9 ×

2 2110574,1 ×

3 2210022,1 ×

(e) A densidade teórica do cobalto é:

1 3g/cm107,5

2 3g/cm423,4

3 3g/cm846,8

(f) Os índices de Miller-Bravais e a densidade atómica planar, em 2átomos/mm ,
dos planos de máxima compacidade do cobalto são, respectivamente:

1 { }0002 e 1310839,1 ×

2 { }0001 e 1310592,1 ×

3 { }0002 e 1910839,1 ×

(g) Os índices das direcções de máxima compacidade contidas nos planos
referidos na alínea (f) são:

1 [ ] [ ]010,100 e [ ]110

2 001

3 [ ] [ ]101,011 e [ ]001

 (h) A densidade atómica linear das direcções referidas na alínea (g) é:

1 610990,3 × átomos/mm

2 610459,2 × átomos/mm

3 910990,3 × átomos/mm



11*. A 20ºC, o magnésio (Mg) apresenta estrutura hexagonal compacta (HC). A altura
da célula unitária é 0,52105nm e a razão c/a é 1,623. O peso atómico do Mg é
24,312g/mol. Número de Avogadro = 6,023 × 1023/mol.

(a) O peso de um átomo de Mg é:

1 24,312 × 10-23g

2 4,04 × 10-22g

3 4,04 × 10-26kg

(b) A rede cristalina do Mg é:

1 hexagonal compacta

2 hexagonal de bases centradas

3 hexagonal

(c) O parâmetro de rede a do Mg é:

1 0,3210nm

2 0,52105nm

3 0,84566nm

(d) O raio atómico do Mg é:

1 0,2605nm

2 1,605 × 10-8cm

3 4,2283 × 10-10m

(e) O número de átomos que existem em 1cm3 de Mg é:

1 4,3 × 1022

2 2,15 × 1022

3 2,65 × 1022

(f) A densidade teórica do Mg é:

1 868,6kg/m3

2 1,736g/cm3

3 1,071g/cm3

(g) A disposição dos átomos no plano ( )2000 da estrutura do Mg é:



1 A

2 B

3 C

(h) A densidade atómica planar, em átomos/mm2, do plano referido na alínea (g) é:

1 1,120 × 1013

2 9,705 × 1012

3 4,253 × 1012

(i) Os índices das direcções mais compactas contidas no plano referido na alínea
(g) são:

1 100

2 [ ]100 , [ ]010 e [ ]110

3 110

(j) O número de átomos que existem em 2cm de uma direcção de máxima
compacidade do Mg é:

1 2,37 × 107

2 3,84 × 107

3 6,23 × 107



12. O zinco (Zn) apresenta estrutura hexagonal compacta, sendo o seu raio atómico r
= 0,133nm. No Zn a razão c/a é 1,856, enquanto que o peso atómico é 65,37g/mol.
Número de Avogadro NA = 6,023 × 1023/mol.

(a) Faça um esboço da célula estrutural do Zn.

(b) Calcule os parâmetros da rede (a e c) do Zn.

(c) Calcule a densidade do Zn em g/cm3.

(d) No esboço feito na alínea (a) (ou noutro equivalente) represente o plano
{ }0110 .

(e) Calcule a densidade atómica planar, em átomos/mm2, do plano referido na
alínea (d).

(f) Indique os índices das direcçõesde máxima compacidade, contidas no plano
referido na alínea (d).



13. O ferro (Fe) sofre, ao ser aquecido, uma transformação ao atingir-se a temperatura
de 912ºC, passando a estrutura cristalina de cúbica de corpo centrado (CCC) para
cúbica de faces centradas (CFC). À temperatura de 912ºC, o raio atómico do Fe é
0,126 nm e o seu peso atómico é 55,8 g/mol. Número de Avogadro =
2310023,6 × /mol.

(a) A massa de um átomo de Fe é:

1 55,8 g

2 2610264,9 −× kg

3 2310264,9 −× kg

(b) A transformação isotérmica que o Fe sofre ao atingir-se a temperatura de 912ºC
designa-se:

1 fusão

2 alotrópica

3 evaporação

(c) A uma temperatura ligeiramente superior a 912ºC, o número de coordenação
do Fe é:

1 8

2 12

3 6

(d) O parâmetro de rede do Fe à temperatura referida na alínea (c) é:

1 a = 0,2910 nm

2 a = 7103564,0 −× cm

3 a = 0,2520 µm

(e) À temperatura referida na alínea (c) a densidade teórica do Fe é:

1 7,519 g/cm3

2 8,187 g/cm3

3 6978 kg/m3

(f) À temperatura ambiente, o factor de compacidade atómica do Fe é:

1 74%

2 68%

3 52%

(g) A percentagem de variação de volume que ocorre quando a estrutura cristalina
do Fe passa de CCC para CFC é:

1 +8,144%

2 -8,144%

3 -5,078%

(h) A uma temperatura ligeiramente inferior a 912ºC. a disposição dos átomos no
plano ( )011 da estrutura do Fe é:

1 A

2 B

3 C

 (i) A densidade atómica planar do plano ( )011 do Fe, nas condições referidas na
alínea (h) é:

1 1210273,14 × átomos/mm2

2 1210702,16 × átomos/mm2

3 1210621,23 × átomos/mm2

(j) Os índices das direcções de máxima compacidade contidas no plano ( )011 do
Fe, nas condições referidas na alínea (h), são:

1 [ ]111 e [ ]111

2 111

3 [ ]101 e [ ]011

(l) A densidade atómica linear das direcções referidas na alínea (j) é:

1 610968,3 × átomos/mm

2 610437,3 × átomos/mm

3 610806,2 × átomos/mm

(m) Efectuou-se um ensaio de difracção de raios-X numa amostra de Fe a uma
temperatura ligeiramente superior a 912ºC, utilizando raios-X de comprimento
de onda 0,1541 nm. Verificou-se que ocorreu difracção de 1ª ordem pelos
planos { }111 para o ângulo 2θ:

1 43,983°

2 48,499°

3 24,250°



14*. O titânio (Ti) sofre, ao ser aquecido, uma transformação ao atingir-se a
temperatura de 883ºC. passando a estrutura cristalina de hexagonal compacta (HC)
para cúbica de corpo centrado (CCC). À temperatura de 883ºC, o raio atómico do Ti
é 0,147nm, a razão c/a é 1,587 e o peso atómico é 47,88g/mol. Número de
Avogadro = 6,023 × 1023/mol.

(a) A transformação isotérmica que o Ti sofre ao atingir-se a temperatura de 883ºC
designa-se:

1 isotrópica
2 isomórfica
3 alotrópica

(b) À temperatura ambiente, a rede cristalina do Ti é:

1 hexagonal
2 hexagonal de bases centradas
3 hexagonal compacta

(c) À temperatura ambiente, o número de coordenação do Ti é:

1 6
2 8
3 12

(d) A uma temperatura ligeiramente inferior a 883ºC, o parâmetro de rede a do Ti é:

1 0,416nm
2 0,294nm
3 0,339nm

(e) À temperatura referida na alínea (d), a densidade teórica do Ti é:

1 2276kg/m3
2 4,55g/cm3
3 4064kg/m3

(f) A percentagem de variação de volume que ocorre quando a estrutura cristalina
do Ti passa de HC para CCC é::

1 -62,6%
2 +12,0%
3 -10,7%

(g) A uma temperatura ligeiramente superior a 883ºC, a disposição dos átomos no
plano da estrutura do Ti é:

1 A
2 B
3 C


(h) Os índices das direcções mais compactas contidas no plano referido na alínea
(g) são:

1
2 , e
3 e

(i) A densidade atómica linear, em átomos/mm, das direcções referidas na alínea
(h) é:

1 3,40 × 106
2 1,7 × 106
3 3,40 × 109

(j) Efectuou-se um ensaio de difracção de raios-X numa amostra de Ti a uma
temperatura ligeiramente superior a 883ºC, utilizando raios-X de comprimento
de onda 0,1541nm. A difracção de 1ª ordem pelos planos ocorreu para o
ângulo 2θ igual a:

1 37,44º
2 39,94º
3 não houve difracção



15. O iodeto de césio (CsI) tem a estrutura do cloreto de césio (CsCl). Os raios iónicos
do Cs+ e do I- são, respectivamente, 0,165nm e 0,220nm. Os pesos atómicos do Cs
e I são 132,905g/mol e 126,904g/mol, respectivamente. Número de Avogadro =
6,023 × 1023/mol.

(a) A rede cristalina do CsI é:
1 cúbica de corpo centrado
2 cúbica simples
3 cúbica de faces centradas
(b) A unidade estrutural do CcCl é:
1 um ião Cs*
2 um ião I-
3 um par de iões Cs+ - I-
(c) O número de coordenação do CsI é:
1 8
2 6
3 4
(d) O parâmetro de rede a do CsI é:
1 0,770nm
2 0,445nm
3 0,544nm
(e) O factor de compacidade iónica do CsI é:
1 0,680
2 0,722
3 0,520
(f) A densidade teórica do CsI é:
1 945kg/m3
2 4,91g/cm3
3 2,67g/m3
(g) A disposição dos iões no plano da estrutura do CsI é:

1 A
2 B
3 C
(h) A densidade planar de iões Cs+ e I-, em iões por mm2, no plano referido na
alínea (g) é:

1 3,58 × 1012
2 7,15 × 1012
3 7,15 × 1014
(i) Os índices das direcções mais compactas contidas no plano referido na alínea
(g) são:
1
2 e
3
(j) O número de iões que existem em 2cm de uma das direcções referidas na alínea
(i) é:

1 2,60 × 107
2 4,50 × 107
3 5,19 × 107



16*. Considere o óxido de ferro (FeO) que apresenta a estrutura do NaCl. Os raios
iónicos do +2Fe e do -2O são, respectivamente, 0,087nm e 0,132nm. Os pesos
atómicos do Fe e do O são, respectivamente, 55,847g/mol e 16,000g/mol.

(a) A rede cristalina do FeO é:

1 cúbica de faces centradas

2 cúbica de corpo centrado

3 cúbica simples

(b) O número de coordenação do FeO é:

1 4

2 6

3 8

(c) O parâmetro de rede (a) da célula estrutural do FeO é:

1 0,566nm

2 0,253nm

3 0,438nm

(d) A densidade do FeO, em 3g/cm , é:

1 5,678

2 4,259

3 2,839

(e) A densidade planar, em iões por nanómetro quadrado, nos planos ( )110 do FeO
é:

1 7,3715

2 14,743

3 5,5286

(f) A densidade linear, em iões por nanómetro, na direcção [ ]110 do FeO é:

1 6,4576

2 3,2288

3 4,8432



17*. Indique os índices das direcções e dos planos representados nas figuras.








18*. Desenhe em cubos unitários

(a) os planos com os seguintes índices de Miller:
i) ( )312 ; ii) ( )201 ; iii) ( )133 ; iv) ( )212 ; v) ( )235

(b) as direcções com os seguintes índices:
i) [ ]312 ; ii) [ ]201 ; iii) [ ]133 ; iv) [ ]212 ; v) [ ]235



19*. Num metal com estrutura CFC., uma deslocação é paralela à intersecção de dois
planos { }111 , respectivamente ( )111 e ( )111 . O vector de Burgers da deslocação é
[ ]110
2
ab =

.
(a) Classifique a deslocação e indique os índices de Miller do plano de
escorregamento. Justifique.

(b) Suponha que se aplica uma tensão normal de valor σ = 100 MPa, sendo a
respectiva força aplicada ao longo da direcção [ ]111 . Usando a lei de Schmid,
ϕλστ coscos= , calcule a tensão de corte que actua no sistema de
escorregamento formado pelo plano de escorregamento que determinou na
alínea (a) e pela direcção de escorregamento [ ]110 .



Outros exercícios do livro “Princípios de Ciência e Engenharia de Materiais”,
William F. Smith, McGraw-Hill de Portugal Lda., Lisboa, 1998.
3.35; 3.3.11; 3.3.22; 3.4.2; 3.5.3; 3.5.5; 3.6.2; 3.6.3;3.6.10; 3.6.14; 3.6.15; 3.7.3; 3.9.1;
3.10.3; 3.11.6; 3.11.8; 4.4.2; 4.4.3; 6.5.3; 6.5.4; 6.5.5; 10.2.5; 10.2.7
