RADIOGRAFIA PANORÂMICA
RADIOGRAFIA PANORÂMICA
Radiografia panorâmica também chamada de pantomografia;
Foi idealizada por Zulauf em 1922, aprimorada por Numata em 1934 e desenvolvida e difundida no meio odontológico por Paatero em 1946;
É uma técnica radiográfica extrabucal usada para examinar os maxilares: superior e inferior em um único
filme.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Na radiografia panorâmica o filme e o cabeçote movem-se em torno do paciente;
O tubo de raio X gira em volta da cabeça do paciente em uma direção, enquanto o filme/sensor gira na direção oposta;
O movimento do filme e do cabeçote produz uma imagem através do processo conhecido por tomografia;
Essa imagem se adequa à forma dos arcos dentários.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
A angulação vertical não varia;
O cabeçote é fixo.
Iannucci; Howerton, 2010.
Tanto o filme/sensor quanto o cabeçote giram em volta do paciente produzindo imagens individuais, tais imagens são combinados e cria-se uma visão geral da maxila e mandíbula.
Iannucci; Howerton, 2010.

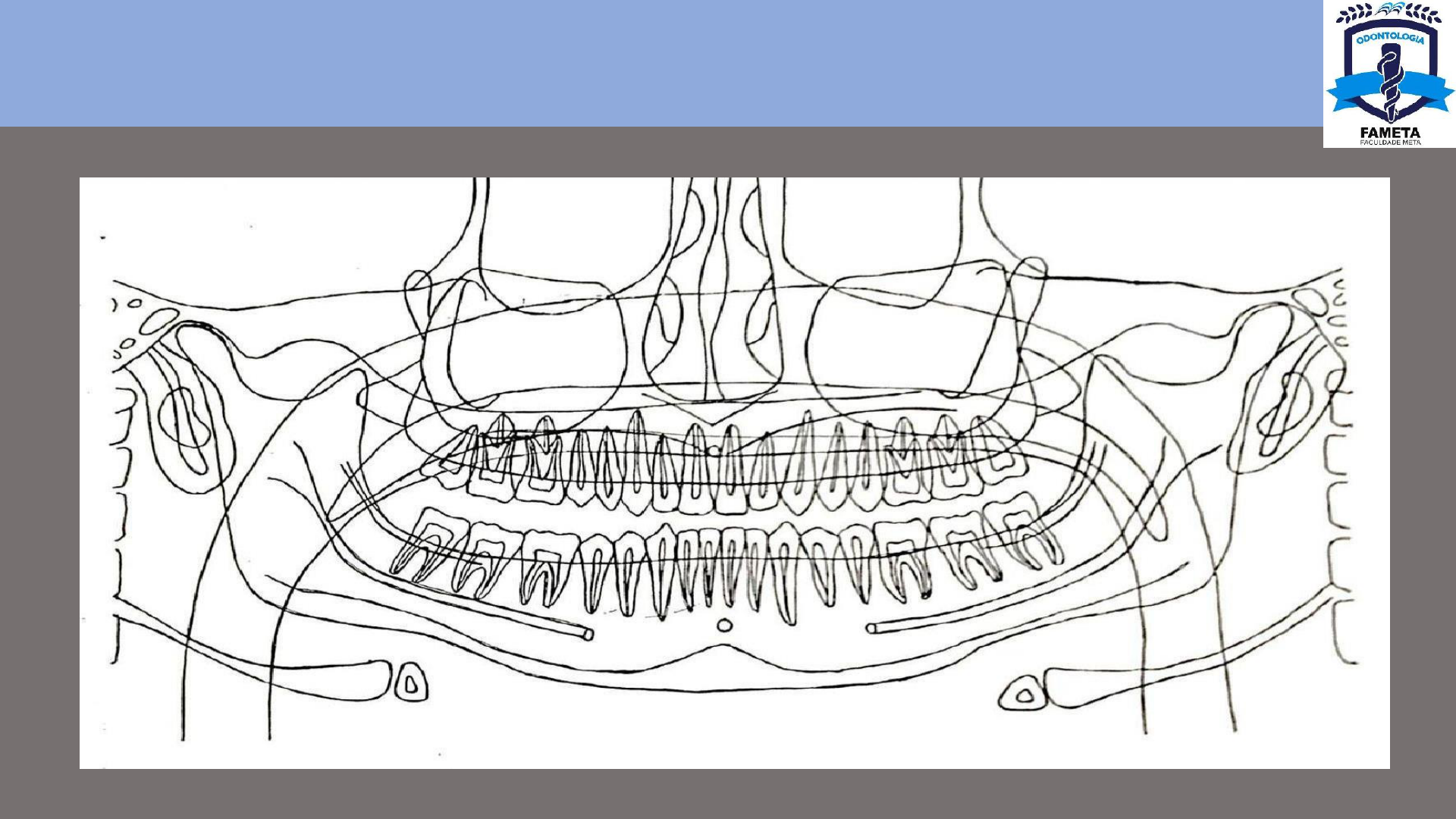

RADIOGRAFIA PANORÂMICA
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
EQUIPAMENTO
Unidade de raio x panorâmico
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Filme
Filme tipo Screen;
É	colocado	entre	duas	placas	intensificadoras	em	um
chassi;
Filmes sensíveis à luz verde e azul, por meio das placas intensificadoras;
Dois Tamanhos: 12,7 x 30 cm; 15,2 x 30 cm.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Filme
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Placas Intensificadoras “Écrans’’
Dois Tipos:
Tungstato de Cálcio (luz azul);
Terras raras (luz verde);
São	recomendadas	por	serem	mais	rápidas,	expondo	o paciente a menos radiação.
Iannucci; Howerton, 2010.
Telas intensificadoras e chassi
Iannucci; Howerton, 2010.
Placas intensificadoras e chassi
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Chassi
É um dispositivo usado para suportar o filme e as telas intensificadoras;
Devem ser a prova de luz;
Pode ser rígido ou flexível.
Iannucci; Howerton, 2010.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Componentes da unidade panorâmica incluem:
Cabeçote de raio X;
Posicionador da cabeça;
Controles de exposição.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Cabeçote de Raios X
Possui um filamento usado para produzir elétrons e um alvo usado para produzir Raios X;
O colimador é uma abertura em forma de fenda vertical estreita, que serve para reduzir o tamanho e a forma do feixe de Raios X.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Posicionador de cabeça
Apoio para o mento;
Bloco de mordida chanfrado;
Apoio para a testa;
Suportes laterais da cabeça ou guias.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Controles de Exposição
São determinados pelo fabricante.
Miliamperagem (sugerido);
Quilovoltagem (sugerido);
Tempo de exposição (fixo).
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
PROCEDIMENTO
Preparação do equipamento
Bloco	de	mordida	deve	ser	recoberto	com	um	protetor	plástico descartável ou esterilizado;
Ajustar os fatores de exposição (quilovoltagem, Miliamperagem);
Ajustar a máquina para acomodar a altura do paciente;
Alinhar a cabeça do paciente;
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
PROCEDIMENTO
Preparação do paciente
Explicar o procedimento;
Remover todos objetos da região da cabeça e pescoço;
Colocar o avental de chumbo, sem o protetor de tireoide;
O avental de chumbo deve proteger a coluna do paciente;
Deve ser colocado abaixo do pescoço.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
PROCEDIMENTO
Preparação do paciente
O paciente deve ficar em pé com as costas eretas;
Paciente deve morder o bloco de mordida (os dentes superiores e inferiores devem ser colocados em uma posição topo-a-topo no chanfro do bloco de mordida);
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
PROCEDIMENTO
Preparação do paciente
Plano sagital mediano perpendicular ao solo;
Plano de frankfurt paralelo ao solo;
Paciente deve posicionar a língua contra o palato e fechar os lábios;
Paciente	deve	ficar	imóvel	enquanto	a	máquina	gira	durante	a
exposição.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
VANTAGENS
Operação e manuseio simples;
Sem necessidade de inserir filme na boca do paciente;
Única radiografia para os dentes da maxila e mandíbula;
Redução de dose de radiação comparado ao exame periapical completo;
Detecção de lesões extensas;
Facilidade de interpretação;
Menor custo comparado ao exame periapical completo;
Menor contaminação;
 Imagem ampla.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
DESVANTAGENS
Imagens apresentam menor detalhamento das estruturas anatômicas:
Pequenas lesões cariosas, detalhes de estruturas periodontais e doenças periapicais.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
INDICAÇÕES
Cronologia de erupção;
Visualização dos seios maxilares;
Exames de ATM;
Verificação de fraturas;
Estudo de grandes áreas patológicas;
Estudo das glândulas salivares;
Avaliação de dentes extranumerários;
Pesquisa da presença e posição dos 3°s molares;
Avaliação da presença de lesões ou dentes não erupcionados.
Iannucci; Howerton, 2010.
RADIOGRAFIA PANORÂMICA
ERROS
