- Conceitos

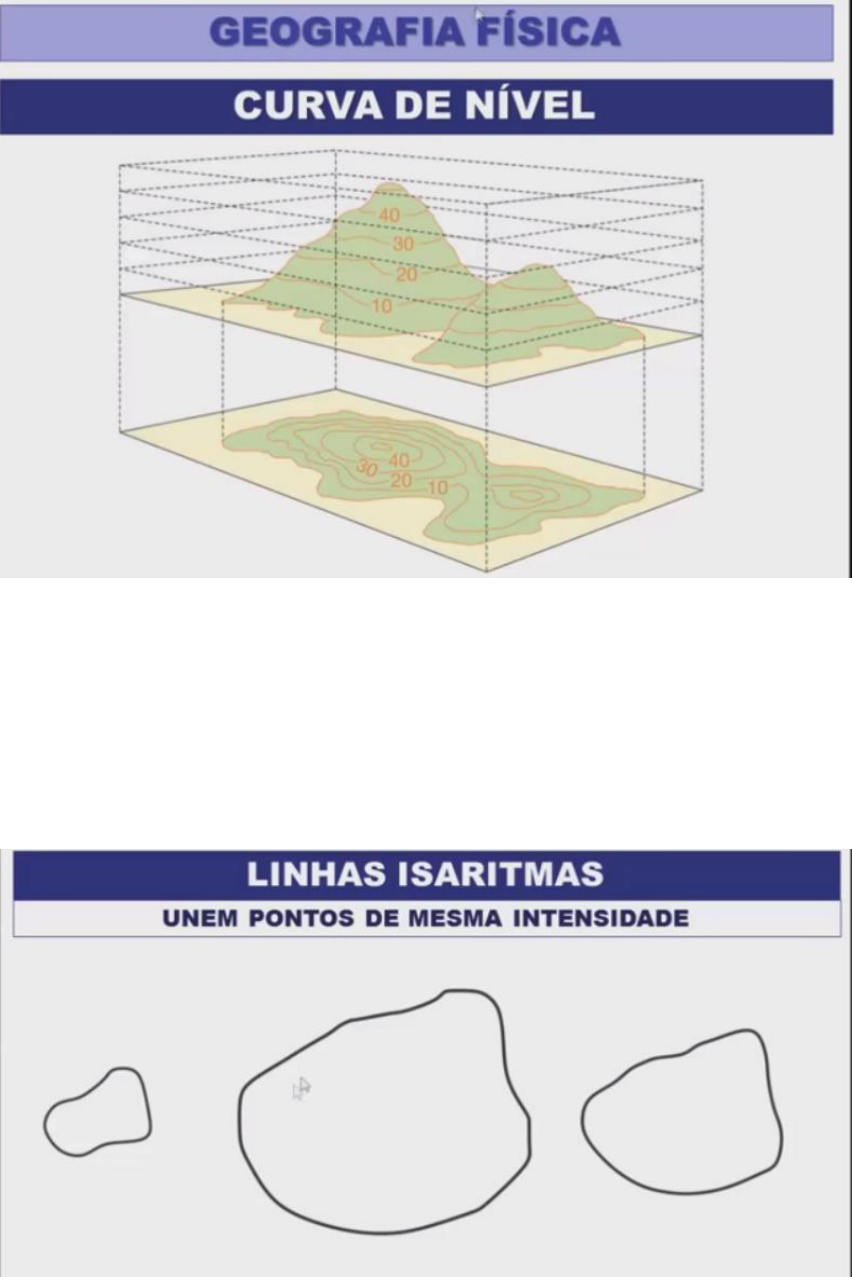

LINHAS ISARITMAS – Existem vários tipos de linhas isaritmas em cartografia.
Poer exemplo, quando o assunto é temperatura, serão chamadas de ISOTÉRMICAS e em curvas de nível são chamadas de ISOÍPSAS , isto é, refetrem-se às diferentes altitudes.
- As LINHAS ISOÍPSAS, começam e terminam num mesmo ponto, isto é, não podem ter ramificações e por mais que pareçam estar encostadas, isso não poderá acontecer.
IMPORTÂNCIA DAS CURVAS DE NÍVEL
- AS CARTAS TOPOGRÁFICAS SE UTILIZAM DAS CURVAS DE NÍVEL, PORTANTO, REPRESENTAM TANTO AS FORMAS QUANTO AS ALTITUDES DO RELEVO.
ALTITUDE vs ALTURA
- Todas as altitudes estão baseadas no nível do mar. Observe atentamente a altitude de cada letra representada.
- Nessa imagem, da base ou raiz da montanha até o nível do mar, ela tem 10 metros.
- O topo dessa montanha tem 50 metros de ALTITUDE ( relação ao nível do mar).
- A ALTURA dessa montanha é a diferença entre a raiz ( sua base) e seu topo, portanto, 40 metros de ALTURA.
-A imagem abaixo mostra um PERFIL TOPÓGRÁFICO de um relevo, isto é, visto lateralmente onde estão representadas a linha isoípsas, determinando cada uma delas, a ALTITUDE DA MONTANHA.
- o intervalo das linhas isoípsas ficaram graduados de 5 em 5 metros. Entre esses intervalos existem outros valores.
- Na imagem abaixo, as informações do perfil topográfico foram transformados em CURVAS DE NÍVEL num mapa topográfico, onde vemos “DE CIMA” essa forma de relevo.
- Os intervalos entre as curvas de nível são chamados de EQUIDISTÂNCIA.
- Quando o relevo tem duas vertentes, e uma delas a declividade for mais SUAVE, as suas linhas terão maior distanciamento umas das outras ( em direção a Y, conforme imagem abaixo).
- Quando a declividade for mais acentuada, as linhas isoípsas estarão mais próximas ( em direção a X, por exemplo).
- Na imagem abaixo em direção a X poderíamos fazer uma escalada e na direção de Y poder
- OBS- Em alguns exercícios de curva de nível, algumas linhas podem vir em negrito. São chamadas de CURVA MESTRA.
- No exemplo abaixo o intervalo entre elas é de 50 metros e dentro delas as representaçãoes de 10 em 10 mestros.
- Cuidado com recortes de áreas em alguns exercícios. Parece que as linhas das curvas não terminam, mas é só um recorte!!!
RESUMINDO:
EXERCÍCIOS
