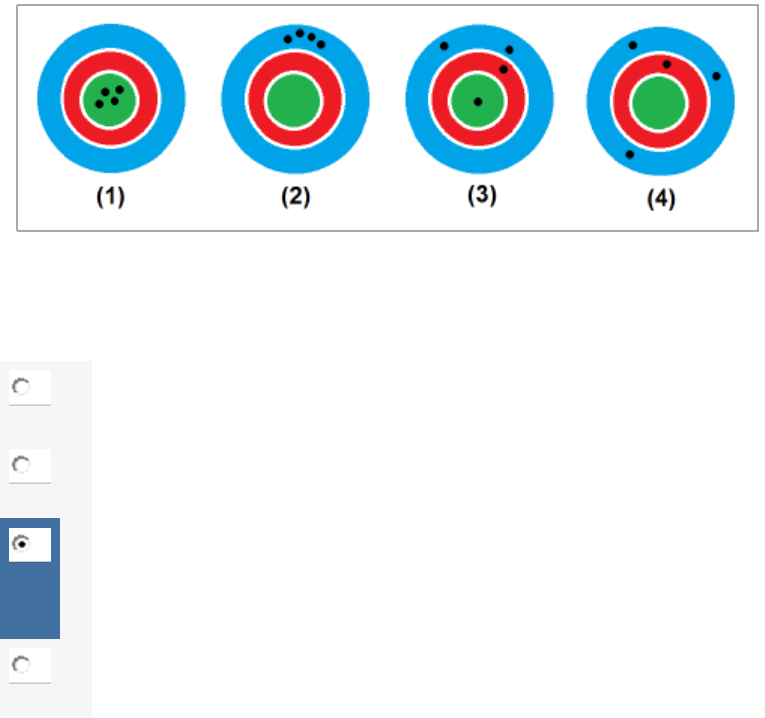

Questão 1/5 - Instrumentação Eletrônica Na figura a seguir: Qual dos alvos representa um sistema impreciso e exato? Nota: 20.0 A Alvos 1 e 3 B Alvo 4 C Alvo 3 Você acertou! D Alvo 2 E Alvo 1 Questão 2/5 - Instrumentação Eletrônica Na figura a seguir: Qual dos alvos representa um sistema impreciso e inexato? Nota: 20.0 A Alvos 1 e 3 B Alvo 4 Você acertou! C Alvo 3 D Alvo 2 E Alvo 1 Questão 3/5 - Instrumentação Eletrônica Sabendo que um amplificador operacional tem um ganho de tensão de malha aberta igual a 300.000, calcule o ganho de tensão em decibéis. Nota: 20.0 A 109,54 dB Você acertou! B 110,35 dB C 99,54 dB D 199,45 dB E 119,28 dB Questão 4/5 - Instrumentação Eletrônica Para a sequência de medidas de corrente elétrica exibidas na tabela seguinte. Medidas (A) Média Desvio Padrão X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 ? ? 15,2 15,15 14,95 14,98 15,02 15,1 15,15 14,8 14,95 15,02 Calcular o valor da média e do desvio padrão. Nota: 20.0 A Média=15,01 A, D.P.=0,13 B Média=15,03 A, D.P.=0,12 Você acertou! Medidas (A) Média Desvio Padrão X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 15,03 0,12 15,2 15,15 14,95 14,98 15,02 15,1 15,15 14,8 14,95 15,02 C Média=15,00 A, D.P.=0,12 D Média=15,03 A, D.P.=0,14 E Média=15,03 A, D.P.=0,16 Questão 5/5 - Instrumentação Eletrônica Na figura a seguir: Qual dos alvos representa um sistema preciso e inexato? Nota: 20.0 A Alvos 1 e 3 B Alvo 4 C Alvo 3 D Alvo 2 Você acertou! E Alvo 1 Questão 1/5 - Instrumentação Eletrônica Encontre a relação entre os resistores R2 e R1 do circuito exibido na figura seguinte para que o ganho de tensão seja igual a 7 (Av=7). Nota: 20.0 A R2=6R1 Você acertou! B R2=7R1 C R1=6R2 D R2=R1/7 E R1=R2/7 Questão 2/5 - Instrumentação Eletrônica Encontrar a relação entre os resistores para que a tensão de saída seja a média das tensões de entrada. Nota: 20.0 A R1=2Rf, R2=Rf B R1=2Rf, R2=2Rf Você acertou! C R1=Rf, R2=Rf D R1=Rf, R2=2Rf E R1=Rf, R2=Rf/2 Questão 3/5 - Instrumentação Eletrônica Considerando R1=120k , R2=240k , vo(t) = - 8 sen(t) (V) Encontre a expressão da tensão de entrada vi(t) Nota: 20.0 A vi(t) = - 4 sen(t) (V) B vi(t) = - 8 cos(t) (V) C vi(t) = - 2 sen(t) (V) D vi(t) = 4 sen(t) (V) Você acertou! E vi(t) = 4 cos(t) (V) Questão 4/5 - Instrumentação Eletrônica Considere: R1=R2, V1=300mV e V2=500mV Calcule a tensão na saída do circuito. Nota: 20.0 A -500mV B 200mV Você acertou! C 250mV D -250mV E 200nV Questão 5/5 - Instrumentação Eletrônica Considere: R1=2k , R2=4k Qual o valor do ganho de tensão do circuito exibido na figura seguinte? Nota: 20.0 A 3,5 B -3 C -3,5 D 3 Você acertou! E 4 Questão 1/5 - Instrumentação Eletrônica Qual o valor da tensão de saída no instante t = 5 ms ? Considere: R = 1 k?, C = 100 nF e Vi = 10 mV Nota: 20.0 A V0 = -100 mV B V0 = -200 mV C V0 = -300 mV D V0 = -400 mV E V0 = -500 mV Você acertou! Questão 2/5 - Instrumentação Eletrônica Qual é a expressão da tensão de saída Vo(t)? Considere que a tensão do gerador é Vg(t) = 0,025 sen(wt) V Nota: 20.0 A Vo(t) = 0,050 sen(wt - 90°) V B Vo(t) = 0,025 cos(wt) V C Vo(t) = 0,050 sen(wt) V D Vo(t) = 0,025 sen(wt) V Você acertou! E Vo(t) = 0,025 sen(wt + 90°) V Questão 3/5 - Instrumentação Eletrônica Quanto tempo a tensão de saída levará para atingir o valor de -2V? Considere: R = 1 k?, C = 100 nF e Vi = 10 mV. Nota: 20.0 A t = 10 ms B t = 20 ms Você acertou! C t = 30 ms D t = 40 ms E t = 50 ms Questão 4/5 - Instrumentação Eletrônica Qual o valor da tensão de saída do circuito seguinte? Considere que: - Tensão de alimentação: Vcc = ±15 V - Tensão de saída de saturação: Vsat = ± Vcc - Ganho de amplificação de malha aberta é 400.000 (Avd = 400.000). Nota: 20.0 A V0 = 800.000 V B V0 = -800.000 V C V0 = 13 V D V0 = -15 V E V0 = 15 V Você acertou! Questão 5/5 - Instrumentação Eletrônica Qual o valor da tensão de saída Vo? Considere: R1=R2, R3=R4, V1=3m V e V2=5m V. Nota: 20.0 A Vo = - 8 mV B Vo = 8 mV Você acertou! C Vo = - 2 mV D Vo = 2 mV E Vo = - 15 mV Questão 1/5 - Instrumentação Eletrônica Calcule a tensão de referência superior (Vsup) e a tensão de referência inferior (Vinf) do comparador regenerativo seguinte. Considere R2 = 20K ?, R1 = 10k ?, Vsat = ± 15 V. Nota: 20.0 A Vsup=10 V e Vinf = -10 V B Vsup= -5 V e Vinf = 5 V C Vsup=-10 V e Vinf = 10 V D Vsup=5 V e Vinf = -5 V Você acertou! E Vsup=3 V e Vinf = -3 V Questão 2/5 - Instrumentação Eletrônica Considere o circuito detector de nível de tensão não inversor, com histerese, seguinte e calcule a tensão de histerese (VH) e a tensão média (Vméd). Considere: Vsup = 10 V, Vinf = 9 V e Vsat = ±15 V, R=10k ? Nota: 20.0 A VH = 1 V e Vméd = 9,5 V Você acertou! B VH = -1 V e Vméd = 9,5 V C VH = 1 V e Vméd = -9,5 V D VH = 2 V e Vméd = 10 V E VH = -2 V e Vméd = 10 V Questão 3/5 - Instrumentação Eletrônica Considere o circuito detector de nível de tensão não inversor, com histerese, seguinte e calcule o valor da constante n e o valor da tensão de referência (Vref). Considere: Vsup = 10 V, Vinf = 9 V e Vsat = ±15 V, R=10k ? . Nota: 20.0 A n = 30 V e Vref = 9,5 V B n = 31 V e Vref = 9 V C n = 31 V e Vref = 10 V D n = 30 V e Vref = 9,19 V Você acertou! E n = 29 V e Vref = 9,19 V Questão 4/5 - Instrumentação Eletrônica Analisando o circuito seguinte podemos afirmar que a tensão de saída do comparador irá saturar em +Vcc quando a tensão de entrada Va for: Obs.: considerar Vcc = 12 V. Nota: 20.0 A Va < 6 V B Va < 7 V C Va > 8 V D Va < 7 V E Va < 8 V Você acertou! Questão 5/5 - Instrumentação Eletrônica Calcule a tensão de referência superior e inferior referente ao circuito seguinte. Considere: R2 = R3 = 5k ?, +Vsat = 13V e –Vsat = -13V. Nota: 20.0 A Vsup = 6, Vinf = -6V B Vsup = 6,5 Vinf = -6,5V Você acertou! C Vsup = -6,5 Vinf = 6,5V D Vsup = -6 Vinf = -6V E Vsup = 6,5 Vinf = 6,5V Questão 1/5 - Instrumentação Eletrônica Calcule a corrente na carga (IL) e a tensão na carga (VL). Considere: Va = 2V, Vcc = 12 V, Rs = 250 ?, RL = 100 ?. Nota: 20.0 A IL = 40 mA VL = 4 V Você acertou! B IL = 30 mA VL = 3 V C IL = 40 mA VL = 3 V D IL = 50 mA VL = 5 V E IL = 400 mA VL = 4 V Questão 2/5 - Instrumentação Eletrônica Os gráficos seguintes representam a resposta em frequência dos filtros passa-baixas e passa-altas. Considerando que o sinal na entrada do filtro tem amplitude máxima de 5V qual será a amplitude do sinalde saída dos filtros na frequência de corte? Nota: 20.0 A V0 = 2V B V0 = 3 V C V0 = 3,5V Você acertou! D V0 = 4 V E V0 = 5 V Questão 3/5 - Instrumentação Eletrônica Qual o valor da tensão de saída Vo do conversor D/A exibido na figura seguinte? Considere: - Combinação nas entradas: [VA VB VC] = [1 0 1]. - R1 = Rf, R2 = 2Rf, R3 = 4Rf - Nivel lógico 1 = 5V, Nível lógico 0 = gnd. Nota: 20.0 A V0 = -6,25 V Você acertou! B V0 = -6,0 V C V0 = -5,25 V D V0 = -5,5 V E V0 = -6,5 V Questão 4/5 - Instrumentação Eletrônica Um determinado circuito amplifica o sinal aplicado em sua entrada cem vezes (Av=100). Qual o valor deste ganho em decibéis? Nota: 20.0 A AV(dB) = 10 dB B AV(dB) = 20 dB C AV(dB) = 30 dB D AV(dB) = 40 dB Você acertou! E AV(dB) = 50 dB Questão 5/5 - Instrumentação Eletrônica Calcule o valor de R relativo ao filtro passa-baixas da figura seguinte, considerando C = 15 nF e uma frequência de corte de 500 Hz. Nota: 20.0 A R = 20 kΩΩ B R = 20,5 kΩΩ C R = 22,99 kΩΩ D R = 22,2 kΩΩ E R = 21,22 kΩΩ Você acertou!
