CÁLCULO E DESENHO DA INCLINAÇÃO DE UM TELHADO
Nesta aula vamos mostrar como fazer cálculo e desenho da inclinação de um telhado. O objetivo desse cálculo é determinar qual a altura da cumeeira e do pendural no caso de telhados de madeira.
Como calcular a inclinação de um telhado é um dos assuntos que envolvem ainda cálculos para elaboração de desenho arquitetônico na faculdade de engenharia civil.
Antes de iniciar o desenho de um telhado em si, um bom projetista deve antes saber calcular corretamente a inclinação de um telhado.
Para começarmos a calcular, vamos enumerar algumas definições básicas importantes, pois você deve ter conhecimento prévio:
O tipo de telha: apesar de o cálculo da inclinação de um telhado ser algo muito simples, alguns alunos ainda pensam que seja algo complexo e difícil. Temos primeiramente que ter conhecimento prévio do tipo de telha a ser aplicada no projeto, independente do material da telha (podem ser de cerâmica, concreto, fibrocimento, vidro, metálicas, galvanizadas, ecológicas (fibras naturais ou materiais reciclados) e de policarbonato. Cada uma delas tem diferentes especificações de inclinação mínima (para evitar o “retorno” de água) e máxima (para evitar que a telha “escorregue” do madeiramento).. Essa especificidade é fator número 1 para se iniciar o cálculo de inclinação de um projeto de telhado.
O tamanho da telha: (dica) quanto maior a telha, menor a inclinação, e vice-versa. Independentemente do tamanho da telha, o objetivo de se calcular a inclinação de um telhado é determinar qual será a altura final da cumeeira.
A unidade de medida: você deve sempre prestar muita atenção nas unidades de medidas que envolvem o cálculo, pois o fato do cálculo envolver diferentes unidades, o projetista poderá se confundir e acabar calculando de forma errônea a altura final da cumeeira comprometendo a execução do projeto. Adote uma única unidade de medida, ou metro ou centímetro por exemplo.
A inclinação da telha:  cada tipo de telha possui sua inclinação própria que é determinada pelo seu tamanho. Recomenda-se antes de se iniciar o cálculo, que o projetista verifique com o fabricante da mesma a inclinação recomendada. A inclinação dos telhados é medida em porcentagem (%) e não em ângulo (º).
Antes de prosseguir, vamos relembrar as partes que compõem um telhado na ilustração abaixo:
Para sabermos a inclinação das telhas seguimos a tabela abaixo:

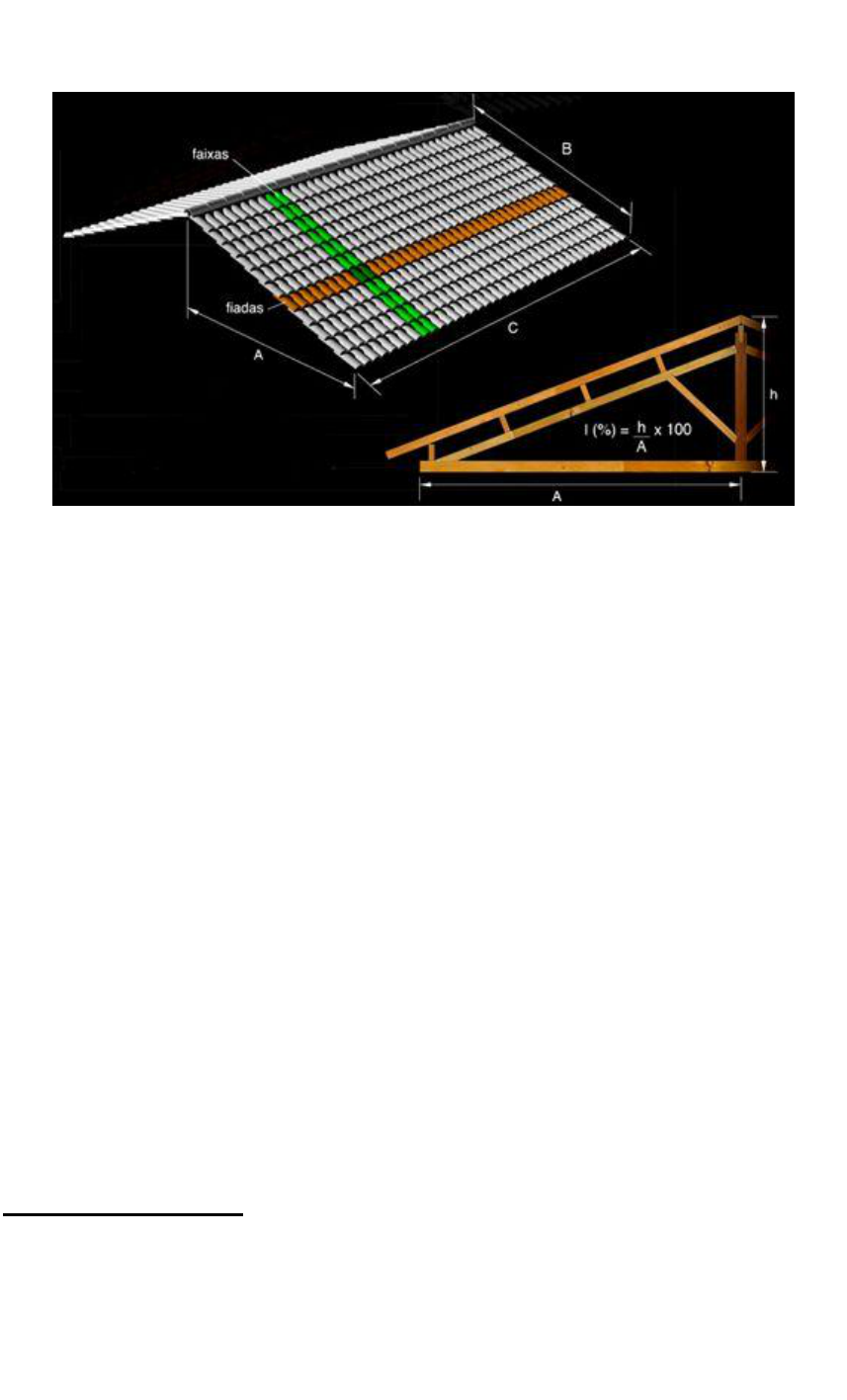

Com base na inclinação da telha que vai ser utilizada vamos partir para o desenho do telhado. O cálculo da inclinação (i) do telhado é uma fórmula simples onde multiplicamos a altura (h) por 100 e dividimos pelo comprimento da base (B).
Quando ouvimos o telhadista ou projetista mencionar: “O telhado possuirá uma inclinação de 10%”, o que exatamente isso significa?
Significa que 10% é equivalente a 10/100, ou ainda: 10 dividido por 100. Adotando a unidade de medida em centímetros (cm), temos:
10% = 10cm/100cm, ou seja, a cada 100cm (1 metro) na horizontal, o telhado avança 10cm na vertical.
Então vamos ao cálculo de inclinação de um telhado na prática.
Exemplo:
Calcule a altura final da cumeeira de um telhado com 2 águas com as seguintes dimensões:
Largura total = 8,0 metros
Inclinação de 30%, (inclinação que informada pelo fabricante da telha)

Como calcular:
Primeiramente se o telhado terá 8,0m de largura com duas águas, a cumeeira SEMPRE estará no meio da cobertura, ou seja, nos 4,0m.
Então se o telhado tem inclinação de 30% = 30/100 = 30cm de altura a cada 1,0m de largura, logo a cada 4,0 de largura temos 120cm ou a 1,20m de altura como mostra a figura a seguir.
Para garantir o escoamento da água, a inclinação varia de acordo com o comprimento do telhado. Acompanhe abaixo o gráfico com as recomendações para telhas com inclinação de 30%, em função do comprimento do pano do telhado.
Em todos os casos a inclinação mínima de 30% deve ser respeitada para evitar que o acúmulo de água de chuva sobre a cobertura cause vazamentos.
Outro aspecto muito importante quando calculamos e desenhamos um telhado é a previsão do espaço da caixa d’água sob eles. Note que até então mostramos a altura da estrutura do telhado apenas. Esse espaço deve prever o acesso à caixa também e a construção das empenas para o fechamento da alvenaria.
Em casos onde o aquecimento, elétrico ou solar fica sob o telhado esse espaço deve ser previsto. Um contato com o projetista hidráulico é essencial nessa fase.
Às vezes os projetos hidráulicos podem exigir um espaço muito grande para a caixa d’água e a estética começa a ser comprometida. Para esses casos a melhor solução é a criação de uma torre para caixa d’água, independente do telhado.
