1 – Título
Mesa de forças
2 – Objetivos
Observar e calcular a discrepância das massas e ângulos obtidos experimentalmente em uma mesa de forças e os valores teóricos calculados para a terna de forças em equilíbrio estático.
3 - Fundamentos teóricos utilizados
De acordo com as leis de Newton para que um corpo esteja em equilíbrio estático a resultante das forças que atuam sobre ele deverá ser nula. Em um sistema composto por três forças temos pela segunda lei de Newton cada um dos corpos exercendo uma força “F” onde “F” é o produto da massa e a aceleração, nesse caso a gravidade. Os corpos suspensos geram uma tensão “T” nos fios de módulo igual a sua força peso “P” temos então que |T|=|P|=m.a. Transferidas a uma partícula central que permanecerá em equilíbrio estático quando a resultante for nula, assim podemos calcular uma “F3” necessária para equilibrar duas outras forças utilizando a regra do paralelogramo para soma-las onde F3=(|F1|² + |F2|² +2|F1||F2|cosϴ)^1/2 ou o teorema de Lamy que só é válido no caso da terna de forças, vem que ʄ = F1/senϴ1=F2/senϴ2=F3/senϴ3.
4- Montagem experimental

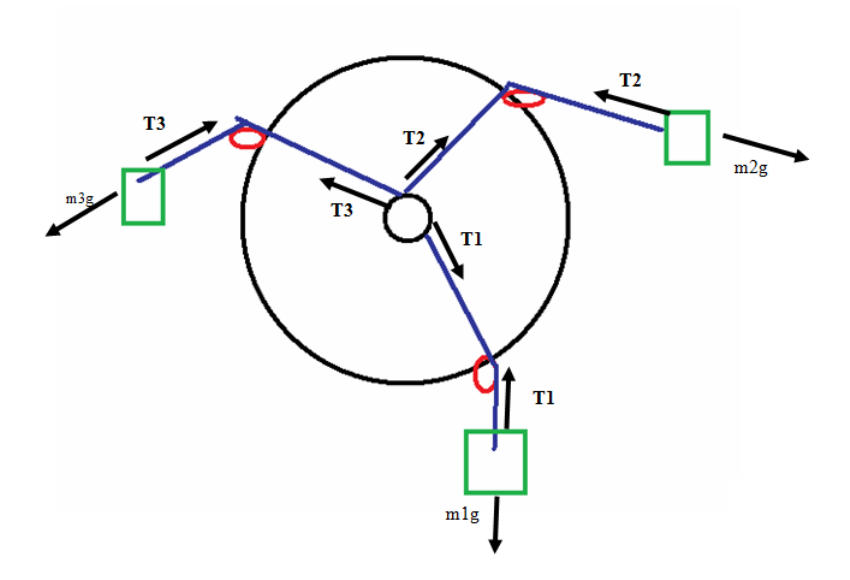

Em uma mesa de forças, composta por um círculo subdividido em ângulos de 1º à 360º apoiada sobre um tripé foram anexadas três polias, passando sobre cada uma delas um fio preso à uma argola central em uma ponta e preso à um corpo de massa M na outra sob ação da gravidade.
5 – Experiência
Em cada um dos três fios conectados à argola central colocar aleatoriamente algumas massas e alterando os ângulos entre elas tentar manter sistema em equilíbrio estático para análise das forças.
6- Registro de dados
	Medida
	M1
	ϴ1
	M2
	ϴ2
	M3
	ϴ3
	1
	119,4g
	110º
	69,5g
	140º
	119,4g
	110º
	2
	169,2g
	125º
	219,3g
	90º
	119,4g
	145º
	3
	269,2g
	90º
	219,3g
	115º
	119,4g
	155º
	4
	119,4g
	61º
	69,6g
	149º
	69,4g
	150º
7-Resultados obtidos
Comparação de valores pela regra de Newton
	Medida
	M1
	M2
	M3 (teórico)
	M3 (medido)
	d%
	1
	119,4g
	69,5g
	115,8g
	119,4g
	3,1
	2
	169,2g
	219,3g
	126,2g
	119,4g
	5,38
	3
	269,2g
	219,3g
	116,4g
	119,4g
	2,57
	4
	119,4g
	69,6g
	68,6g
	69,4g
	1,16
Comparação de valores para o teorema de lamy
