UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: ESTÁTICA
Semestre: 2018/01

LISTA DE EXERCÍCIOS 05

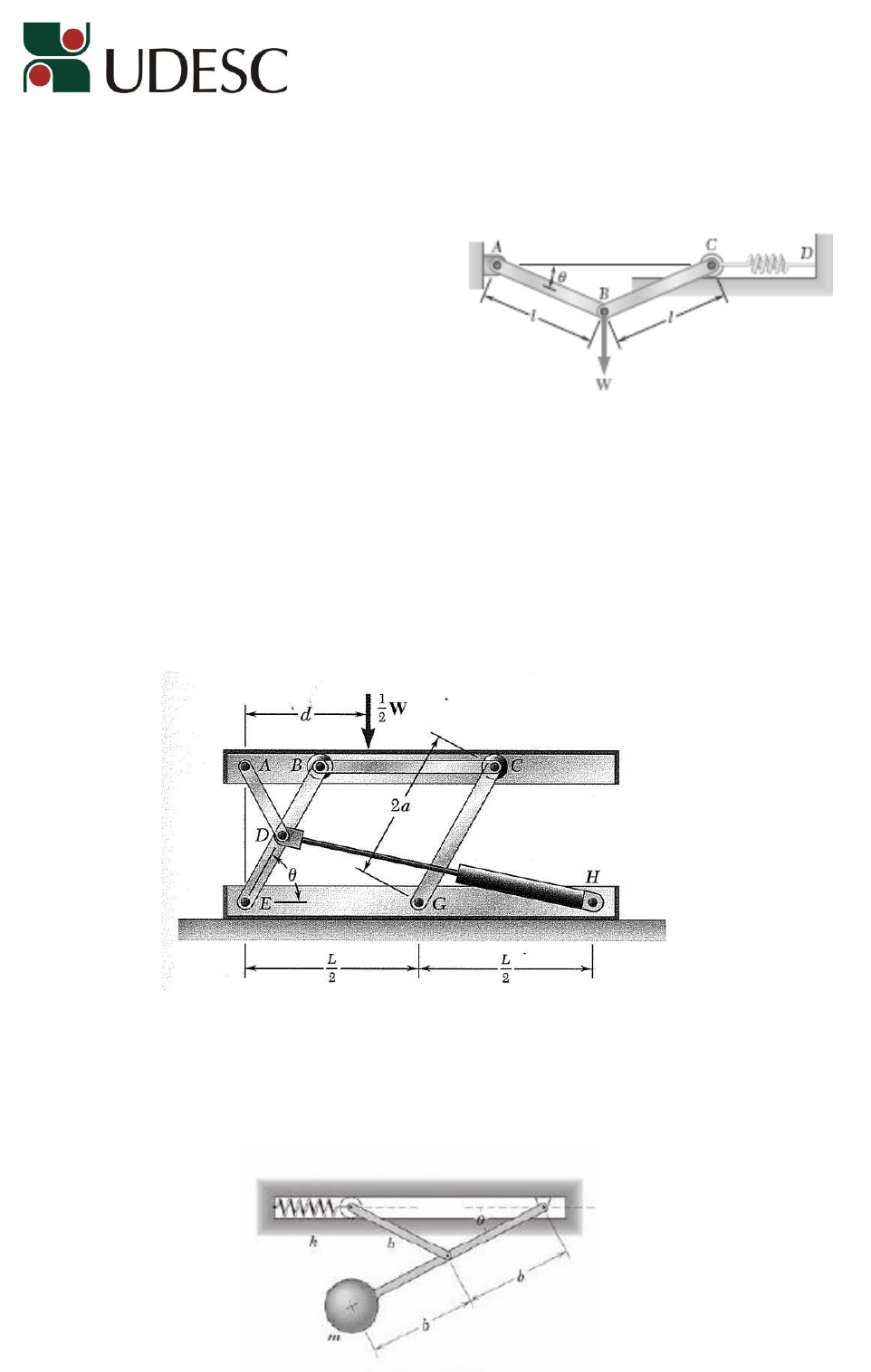

01. Um Peso W de 600 N é aplicado no ponto B. A
mola CD tem constante elástica de 2,5 kN/m e
está relaxada quando AB e BC estão na
horizontal. Despreze os pesos das barras.
Sabendo que l = 300 mm, determine o valor do
ângulo que corresponde ao equilíbrio.

02. Uma mesa elevatória hidráulica é usada para levantar um caixote de 1000 kg. A mesa
consiste em uma plataforma e dois acoplamentos idênticos, sobre os quais os cilindros
hidráulicos exercem forças iguais. (Somente um acoplamento e um cilindro são
mostrados na FIGURA 4). Os elementos EBC e CG têm, cada qual comprimento 2a, e o
elemento AD está preso por pino ao ponto médio de EBD. Se o caixote é colocado na
mesa, de modo que a metade de seu peso é apoiada pelo sistema mostrado na figura,
determine a força exercida por cada cilindro no momento de levantar o caixote para θ =
60°, a = 0,70 m e L = 3,20 m.



03. Para o dispositivo mostrado, a mola não estaria esticada na posição ϴ = 0. Especifique a
rigidez “k” da mola que estabelecerá uma posição de equilíbrio ϴ no plano vertical. A
massa das conexões é desprezível comparada com m.






 UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: ESTÁTICA
Semestre: 2018/01

04. Uma plataforma automática de carga, projetada para a traseira de um caminhão, está
mostrada na figura. A posição da plataforma é controlada pelo cilindro hidráulico, que
aplica força em C. As conexões são articuladas à estrutura do caminhão em A,B e F.
Determine a força P fornecida pelo cilindro pra sustentar a plataforma na posição
mostrada. A massa de plataforma e das conexões pode ser desprezada em comparação
com a massa do caixote de 250 kg com centro de massa G.









05. O cilindro hidráulico OA e a barra OB estão
combinados para controlar a inclinação da
carga, que tem massa m e centro de massa
em G. O cano inferior C é livre para rolar
horizontalmente, quando o sistema
articulado do cilindro se alonga. Determinar a
força P, exercida pelo cilindro, necessária
para manter o equilíbrio em um dado ângulo
θ.

06. As duas conexões uniformes, cada uma com
massa “m”, estão no plano vertical, estão unidas e têm
seu movimento restrito como mostrado. Conforme o
ângulo ϴ entre as conexões aumenta com a aplicação
da força horizontal P, a barra leve, que está conectada
em A e passa por uma bucha articulada em B,
comprime a mola com rigidez “k”. Se a mola está sem
compressão na posição em que ϴ = 0, determine a
força P que produzirá equilíbrio no ângulo ϴ.


 UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: ESTÁTICA
Semestre: 2018/01


07. A mola de constante elástica igual a 1000 lb/ft
está relaxada para θ = 45°. Determine o ângulo
θ para equilíbrio se cada um dos cilindros pesa
50 lb. Despreze o peso das barras. (Não é
necessária a conversão de valores. Resolva com
as próprias unidades indicadas na figura).


08. Se uma força P = 100 N for aplicada ao braço
de alavanca da prensa articulada,
determine a força de aperto desenvolvida
no bloco quando ϴ = 45º. Despreze o peso
do bloco.



09. Uma mesa de servir uniforme com 5 kg é apoiada
em cada lado por pares ligações idênticas, AB e CD,
e molas CE. Se a tigela tem uma massa de 1 kg,
determine o ângulo ϴ onde a mesa está em
equilíbrio. As molas têm uma rigidez k = 200 N/m
cada uma e estão livres quando ϴ = 90º. Despreze
a massa das ligações.

10. Determine os ângulos ϴ para haver equilíbrio do cilindro de 50 kg e investigue a
estabilidade em cada posição. A mola está livre quando ϴ = 60º.



 UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro Foz do Itajaí
Engenharia de Petróleo
Programa da Disciplina: ESTÁTICA
Semestre: 2018/01

11. A ligação uniforme AB tem massa de 3
kg e está conectada nas duas
extremidades por meio de pinos. A
barra BD, com peso desprezível, passa
por um bloco giratório em C. Se a mola
tem uma rigidez k = 100 N/m e está livre
quando ϴ = 0º, determine o ângulo ϴ
para o equilíbrio e investigue a
estabilidade na posição de equilíbrio.
Despreze o tamanho do bloco giratório.


12. Determine a força Q necessária para
manter o mecanismo em equilíbrio.




13. A mola conectada ao mecanismo tem um comprimento livre
quando ϴ = 90º. Determine a posição ϴ para o equilíbrio e
investigue a estabilidade do mecanismo nessa posição. O
disco A é conectado por pino à estrutura em B e tem um peso
de 100 N.



14. Um aparelho usado para exercícios
consiste de 04 barras conectadas, cada qual com
comprimento L e uma mola de constante elástica
k, cujo comprimento não alongado é a (a < L). Se
forças horizontais F são aplicadas de forma a
diminuir o ângulo θ, determine: (a) a força P que
mantém o equilíbrio; (b) o ângulo que torna o P
máxima.
