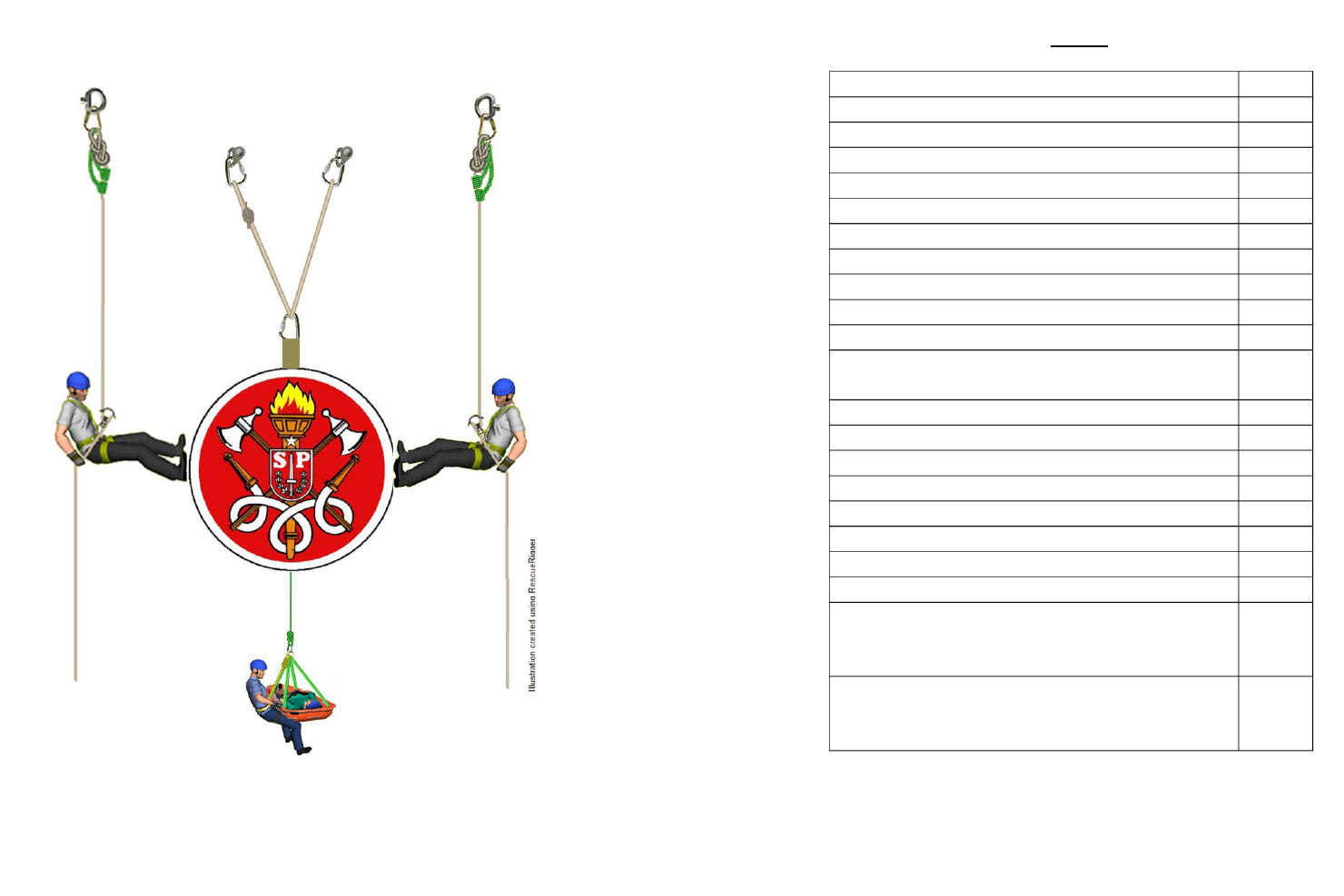

Salvamento em Altura
Manual de Consulta Rápida
SD PM Geison Matochi - 15º Grupamento de Bombeiros

Nível 1
ÍNDICE
Sistema Pág.
Ancoragens
Simples 1
Auto equalizada em “V” 2
Simples com desvio 3
Humana auto equalizada 4
Sistemas de Vantagem Mecânica
Simples Estendido 2:1 5
Simples Estendido 3:1 ( ou em “Z”) 6
Simples Reduzido 3:1 com cordins 7
Combinado 6:1 8
Simples Estendido Independente 3:1 com
recuperação no freio oito
9
Simples Estendido 3:1 com I’D (vertical) 10
Simples Estendido 3:1 com I’D (horizontal) 11
Descida de Maca-Cesto
Sistema “rico” – muito material disponível 12
Sistema “pobre” – pouco material disponível 13
Rapel
“Prussicado” ou “Auto assegurado” 14
Nós
Azelha, Oito Duplo, Oito Simples ou Volta do
Fiador, Nó de Fita, Pescador Duplo, Prussik, Laís
de Guia e Boca de Lobo
15
Balso Americano, Escota Dupla, Nó Dinâmico
ou UIAA, Balso pelo Seio, Falcaça, Balso
Calafate, Laís de Guia de Correr e Trapas
16

 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

1 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010













Observações:
 Esquema indicado para ancoragem “ponto-bomba” (ponto
estrutural);
 Não deixar folga exagerada entre o nó oito duplo e o prussik;
 Se o ponto de ancoragem tiver cantos vivos, deverá ser colocada uma
proteção (lona, tapete, mangueira de incêndio etc...).







Ancoragem Simples
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

2 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010














Observações:
 Esquema para dois pontos de ancoragem que não são estruturais ou
não confiáveis como ponto-bomba;
 Preferencialmente alinhados;
 A fita deverá ter uma alça de segurança no ponto onde ficará a carga
(conforme figura ao lado).



















Ancoragem Auto equalizada em “V”


 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

3 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010

















Observações:
 Sistema indicado quando o ponto de ancoragem não está alinhado
com o sentido de descida do rapel ou para desviar a corda de pontos
de atrito e cantos-vivos na ausência de proteções. Ex: cavernas,
encostas, paredões etc.

















Ancoragem Simples com desvio
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

4 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010

















Observações:
 Homens em ângulo preferencialmente abaixo de 90° tornam o
sistema mais eficiente.
 A fita deverá ter uma alça de segurança no ponto onde ficará a carga
(conforme figura ao lado).




































Ancoragem humana auto equalizada
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

5 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010




















Observações:
 Sempre utilizar dois cordins como blocante para captura de progresso
evitando que a carga retorne quando da ausência de força do
socorrista (instalar cordins na primeira via que sai da carga);
 A corda deverá possuir, no mínimo, o dobro da altura/profundidade
necessária para o resgate da vítima, mais 5 metros (para ancoragens,
nós, uso do socorrista, etc.) - ex.: para um poço de 10 metros de
profundidade, será necessário um mínimo de 25m de corda.





























Sistemas de vantagem mecânica
Simples Estendido 2:1
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

6 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010





















Observações:
 Sistema similar ao 2:1, porém passando a corda mais uma vez pela
polia dupla e colocando o nó oito-duplo juntamente com a polia
simples (da carga), forma-se o sistema 3:1 (ou sistema em “Z”).
 A corda deverá possuir, no mínimo, três vezes a altura/profundidade
necessária para o resgate da vítima, mais 5 metros (para ancoragens,
nós, uso do socorrista, etc.) - ex.: para um poço de 10 metros de
profundidade, será necessário um mínimo de 35m de corda.





























Simples Estendido 3:1 (ou em “Z”)
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

7 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010
























Observações:
 Sistema similar ao anterior, porém mostra a eficiência dos cordins
como blocante na falta de um blocante mecânico.































Simples Reduzido 3:1 (com cordins)
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

8 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010





















Observações:
 Conta-se a vantagem mecânica multiplicando o primeiro sistema pelo
segundo; na ilustração teremos na corda verde um sistema 3:1 e na
corda cinza um sistema 2:1, ou seja, 3x2 = 6:1;












Combinado 6:1
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

9 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010



















Observações:
 Sistema com um recurso de segurança a mais: recuperação da corda
da vítima através do freio oito.Simples Estendido Independente 3:1
Com recuperação no freio oito
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

10 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010





















Observações:
 Sistema altamente eficaz, pois o I’D funciona como polia (desvio de
direção) e captura de progresso, além de freio na necessidade de
descer novamente a carga sem alterar a configuração do sistema.
 *I’D (industrial descensor): Equipamento da marca Petzl®, polivalente,
muito útil em diversas situações no trabalho do bombeiro. No uso
acima combinou polia e captura de progresso. Maiores informações
em www.petzl.com.




























Simples Estendido 3:1 com I’D
Sistema de subida e descida conjugados
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

11 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010






















Observações:
 Sistema altamente eficaz e de simples montagem, similar ao anterior,
para içamento de cargas em situações como: espaços confinados,
encostas, prédios etc.






























Simples Estendido 3:1 com I’D
Sistema de subida e descida conjugados

 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

12 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010









Observações:
 Sempre utilizar duas cordas de mesma especificação, uma como
corda principal e outra como corda de segurança (backup);
 É preferível utilizar cordas de cores diferentes para facilitar a
operação do sistema;
 Recomenda-se o uso de uma terceira corda que funcionará como
corda-guia, para desviar o socorrista e a maca-cesto de obstáculos
durante a descida.
 Um homem deverá afrouxar os nós prussik durante a descida da maca
(homem-freio).



Descida de maca-cesto com freio oito
Sistema “rico” – muito material disponível
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

13 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010











Observações:
 Sistema similar ao anterior, porém com menos materiais disponíveis,
o que torna o sistema visualmente complicado, no entanto com
mesmo resultado funcional.



Descida de maca-cesto com freio oito
Sistema “pobre” – pouco material disponível
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

14 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010
















Observações:
 Sistema indicado quando não há ninguém abaixo fazendo a
segurança;
 Manter o nó prussik sem tensão, evitando assim o bloqueio
involuntário da descida;
 Caso ocorra esse bloqueio, deverá ser colocado outro nó prussik
acima do freio oito com uma fita presa a ele, funcionando assim como
uma pedaleira, aliviando dessa forma o nó prussik bloqueado e
continuando a descida com segurança.






























Rapel “Prussicado” ou “Auto-assegurado”
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

15 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010






Nós

Azelha

Oito Duplo

Oito simples ou Volta
do Fiador

Nó de Fita

Pescador Duplo

Prussik

Laís de Guia


Boca de Lobo
Conforme tabela de “Nós do dia”
Utilize o nó Pescador duplo
para formar o anel
 Manual de Consulta Rápida – Salvamento em Altura Manual de Consulta Rápida – Salvamento em Altura

16 SD PM Matochi – 15 GB - Corpo de Bombeiros - OUTUBRO/2010




































Balso Americano

Balso pelo Seio

Escota Dupla

Nó Dinâmico
ou UIAA



Balso Calafate


Laís de Guia
de Correr
 Falcaça

Trapas
