Eletrotécnica I - Lista de exercícios para a 3ª avaliação

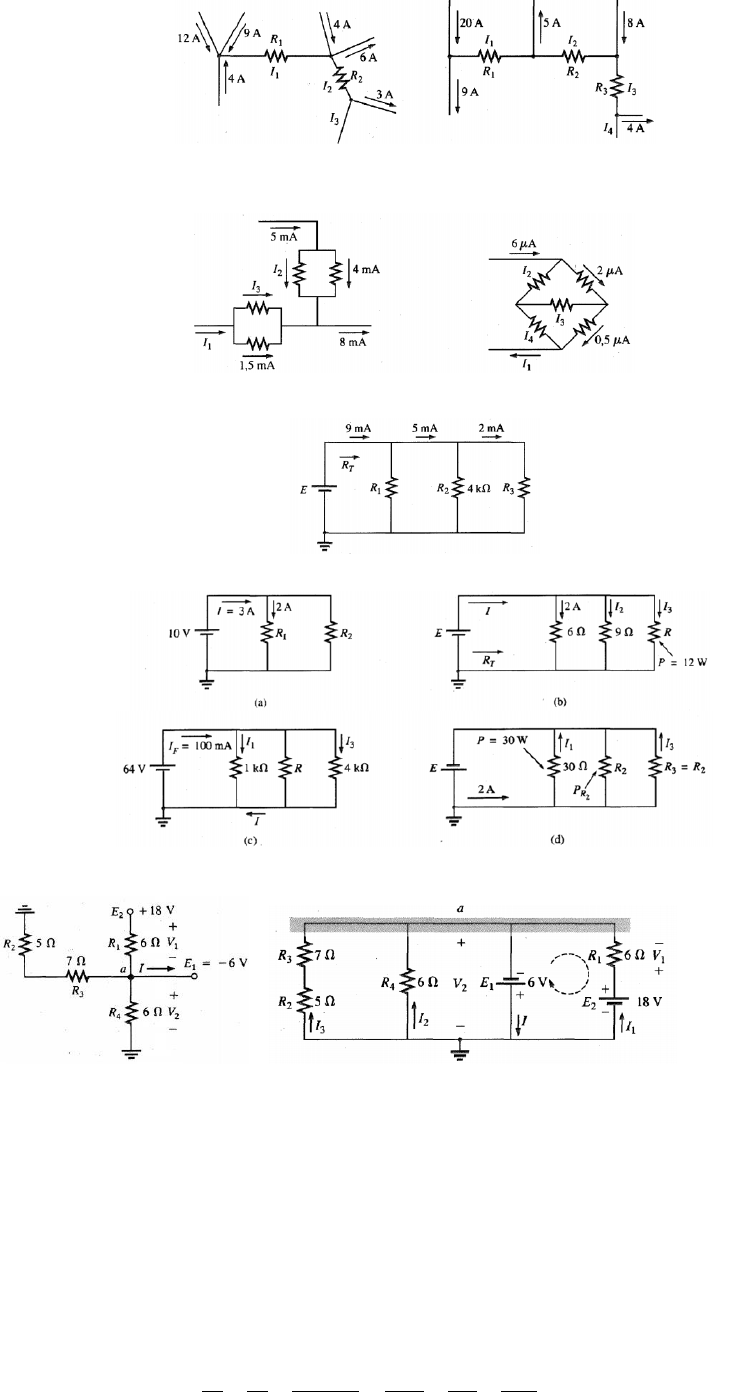

1) Calcule todas as correntes desconhecidas (módulo e sentido) nos circuitos da Fig. .78.


 (a) (b)
2) Utilizando a LKC, calcule as correntes desconhecidas no circuito da Fig. 6.79.


(a) (b)
3) No circuito abaixo calcule as resistências R1 e R3, a resistência equivalente RT e a tensão da fonte E.

4) Calcule as quantidades desconhecidas nos circuitos da Fig. 6.81.


5) Antes de fazer o exercício veja o exemplo a seguir. Determine, no circuito da abaixo à esquerda, as tensões V1 e V2 e a corrente I.

Seria realmente difícil analisar o circuito na forma em que aparece na figura acima à esquerda, com a notação simbólica para
as fontes e a ligação à terra no canto superior esquerdo do diagrama. Quando o circuito é redesenhado no formato ilustrado na figura
acima à direita, no entanto, as relações entre os ramos e o papel das incógnitas ficam consideravelmente mais claras. Observe a
ligação comum à terra e o uso explícito de fontes de tensão. É agora óbvio que:
𝑉2 = −𝐸1 = −6 𝑉
O sinal negativo indica que a polaridade escolhida para V2 é oposto ao real. Aplicando a lei de Kirchhoff para tensões à
malha indicada, obtém-se:
−𝐸1 + 𝑉1 − 𝐸2 = 0

𝑉1 = 𝐸2 + 𝐸1 = 18 𝑉 + 6 𝑉 = 24 𝑉

Aplicando a lei de Kirchhoff para correntes à junção a, temos:
𝐼 = 𝐼1 + 𝐼2 + 𝐼3 =
𝑉1
𝑅1
+
𝐸1
𝑅4
+
𝐸1
𝑅2 + 𝑅3
=
24 𝑉
6Ω
+
6 𝑉
6Ω
+
6 𝑉
12Ω
= 4 𝐴 + 1 𝐴 + 0,5 𝐴 = 5,5 𝐴

Com base no exercício anterior resolver o circuito abaixo:


6) No circuito abaixo calcular I5, V7 e I6.


7) No circuito abaixo determinar V1, V2 e V3.


8) No circuito abaixo calcular

9) Calcular I3 e I5.

10) Antes de fazer o exercício veja o exemplo a seguir. Os valores de VBE (tensão base - emissor) e VB são conhecidos.
a) Determine a tensão VE e a corrente IE.
b) Calcule V1.
c) Determine VBC (tensão base – coletor) utilizando o fato de que a aproximação IC (corrente do coletor) = IE (corrente do
emissor) é frequentemente usada em circuitos envolvendo transistores.
d) Calcule VCE (tensão coletor – emissor) utilizando as informações obtidas nos itens anteriores.










Repita o exercício considerando o circuito abaixo:

11) Encontre as correntes nos ramos do circuito abaixo utilizando o método das malhas.



12) Calculas todas as correntes nos ramos pelo método corrente de malha.


 O circuito em ponte ao lado pode ser desenhado nas formas acima.

13) Usando a análise de Kirchhoff encontre a intensidade e o sentido das correntes nos resistores dos circuitos das figuras abaixo.
𝑎) 𝑉2 = 𝑉𝐵 = 2 𝑉
Aplicando a lei de Kirchhoff para tensões à malha inferior:
𝑉2 − 𝑉𝐸 − 𝑉𝐵𝐸 = 0
𝑉𝐸 = 𝑉2 − 𝑉𝐵𝐸 = 2 𝑉 − 0,7𝑉 = 1,3𝑉
𝐼𝐸 =
𝑉𝐸
𝑅𝐸
=
1,3𝑉
1000Ω
= 1,3𝑚𝐴
b) Aplicando a lei de Kirchhoff para tensões ao lado da entrada (lado esquerdo do
circuito) obtém-se:
𝑉2 + 𝑉1 − 𝑉𝐶𝐶 = 0 ∴ 𝑉1 = 𝑉𝐶𝐶 − 𝑉2
𝑐𝑜𝑚𝑜 𝑉2 = 𝑉𝐵
𝑉1 + 𝑉2 − 𝑉𝐶𝐶 = 0 ∴ 𝑉1 = 𝑉𝐶𝐶 − 𝑉2 = 22 𝑉 − 2 𝑉 = 20 𝑉
 𝑐) 𝑉𝐶 + 𝐼𝐶𝑅𝐶 − 𝑉𝐶𝐶 = 0 ∴ 𝑉𝐶 = 𝑉𝐶𝐶 − 𝐼𝐸𝑅𝐶 = 22 𝑉 − (1,3 𝑚𝐴)(10𝑘Ω) = 9𝑉
𝑉𝐵𝐶 = 𝑉𝐵 − 𝑉𝐶 = 2 𝑉 − 9𝑉 = −7𝑉
𝑑) 𝑉𝐶𝐸 = 𝑉𝐶 − 𝑉𝐸 = 9 𝑉 − 1,3𝑉 = 7,7𝑉



(a) (b)
14) Usando o método de análise de Kirchhoff encontre as correntes nos resistores dos circuitos da figura abaixo. Todos os resistores
possuem valores comerciais.

 (I) (II)
15) Utilizando o método de corrente de malha encontre as correntes nos resistores dos circuitos da figura abaixo.


16) Utilizando o método de corrente de malha, encontre as correntes nos resistores dos circuitos da figura abaixo. Todos os resistores
possuem valores comerciais.

17) Utilizando o método de Kirchhoff calcule a corrente em IR3.

18) Utilizando o circuito do exercício anterior:
a. Encontre a corrente IR3 usando a análise de malhas,
b. Com base nos resultados da letra (a), com o você pode comparar a aplicação do método das malhas com o método das
correntes nos ramos?
19) Usando o método das malhas, determine a corrente no resistor de 5 Ω para cada circuito dos circuitos abaixo e em seguida
determine a voltagem Va.

 (a) (b)
20) Utilizando Kirchhoff calcule a tensão VR5.


21) Determine a corrente na resistência interna da fonte, RF, para os dois circuitos abaixo, usando o método das malhas.

(a) (b)

22) Calcule a corrente do circuito abaixo. Utilizando Kirchhoff serão geradas 7 equações. Faze a conversão YΔ.


23) Antes de resolver o exercício será mostrado uma breve teoria e um exemplo sobre o Teorema da Superposição. Este teorema
pode ser utilizado para encontrar a solução de problemas que envolvem circuitos com duas ou mais fontes que não estejam em série
nem em paralelo. A vantagem mais evidente deste método é dispensar o uso de ferramentas matemáticas, como os determinantes, para
determinar o valor das incógnitas (tensões ou correntes). Em vez disso, neste método, o efeito de cada fonte é levado em conta
separadamente, e o valor das grandezas procuradas é obtido efetuando a soma algébrica desses efeitos individuais. O princípio da
superposição não pode ser usado para calcular a potência dissipada em um circuito, já que a dissipação de potência em um resistor
varia com o quadrado da corrente ou tensão (𝑃 = 𝐼2. 𝑅 = 𝑈2/𝑅), sendo portanto um efeito não-linear
Utilizando o teorema da superposição, determine a corrente I que atravessa o resistor de 12 kΩ da figura abaixo.

 (a) Circuito original (b) Colocando a fonte de tensão em curto (c) Colocando a fonte de
corrente em aberto

Levando-se em conta apenas o efeito da fonte de corrente de 6 mA, diagrama (b), neste caso curta circuita a fonte de tensão
E=9V e realiza os cálculos. Aplicando a regra dos divisores de corrente:
𝐼2
′ =
𝑅1𝐼
𝑅1 + 𝑅2
=
(6𝑘Ω)(6mA)
6𝑘Ω + 12kΩ
= 2 𝑚𝐴
Levando-se em conta somente o efeito da fonte de tensão de 9 V, diagrama (c), neste caso circuito da fonte de corrente I=6
mA.
𝐼2
′′ =
𝐸
𝑅1 + 𝑅2
=
9𝑉
6𝑘Ω + 12kΩ
= 0,5 𝑚𝐴

Como 𝐼2
′ 𝑒 𝐼2
′′ atravessam R2 no mesmo sentido, a corrente desejada é a soma das duas:
𝐼2 = 𝐼2
′ + 𝐼2
′′ = 2𝑚𝑎 + 0,5 𝑚𝑎 = 2,5 𝑚𝐴

Repetir o exercício anterior para o circuito abaixo:


24) Utilizando o teorema da superposição calcule:
a) As correntes nos resistores do circuito.
b) As potências fornecidas pelas duas fontes a R1.
c) Utilizando o valor da corrente total que atravessa R1, calcule a potência total dissipada por R1?
d) Pode-se aplicar a superposição para calcular esta potência? Explique.


25) Calcule a corrente I no resistor de 10 Ω, usando o teorema da superposição.



26) Obtenha, utilizando o teorema da superposição, a corrente em R1.


27) Desenhe o circuito equivalente de Thévenin para as partes dos circuitos abaixo externas aos pontos ae b.



28) Desenhe o circuito equivalente de Norton para o circuito externo ao resistor R nos circuitos das figuras abaixo.



29) Determine a intensidade e o sentido de todas as correntes, em seguida faça o balanço energético nos circuitos:





30) Determinar qual deve ser o valor de R para que I seja 0,2 A .


31) Determinar a tensão entre A e B

32) Determinar o sentido e a intensidade da corrente no trecho AB.


33) Qual deve ser o valor de R para que a corrente no trecho AB seja nula?


34) Determinar a tensão entre A e B, e a potência dissipada em todas as resistências.



35) Determine a corrente Ix , usando o teorema de Thévenin.

36) Determinar o equivalente Thévenin entre A e B em cada caso:




37) Determine Ix no circuito:

38) Determine o equivalente de Thévenin entre A e B, olhando para a caixa, sabendo-se que quando RL = 6 K , UAB = 12V e quando
RL = 36 K, UAB = 18 V.


39) Determinar Ux.


40) Determinar a tensão Ux necessária para impor Ix = 1mA.

41) Determinar o equivalente Norton entre os pontos A e B.








42) Determinar o sentido e a intensidade da corrente em RL.



43) Determinar a tensão em RL.

44) Determinar o equivalente Norton e o equivalente Thévenin entre A e B.


45) Determinar UAB no circuito:

46) Determine Ix no circuito:



47) Determinar a intensidade e o sentido das correntes no circuito.



48) Faze o balanço energético do exercício anterior.

49) Determinar UAB por superposição.

50) Com relação ao circuito, pede-se:
a) Sentido e intensidade de todas as correntes (usar qualquer método)
b) Fazer o balanço energético


51) Usando o teorema de Thévenin, determine a corrente em RL.


52) Determinar E para que I = 3,5mA.


=====================================================================================
