5 Maneiras de você ligar um Interfone (porteiro eletrônico)

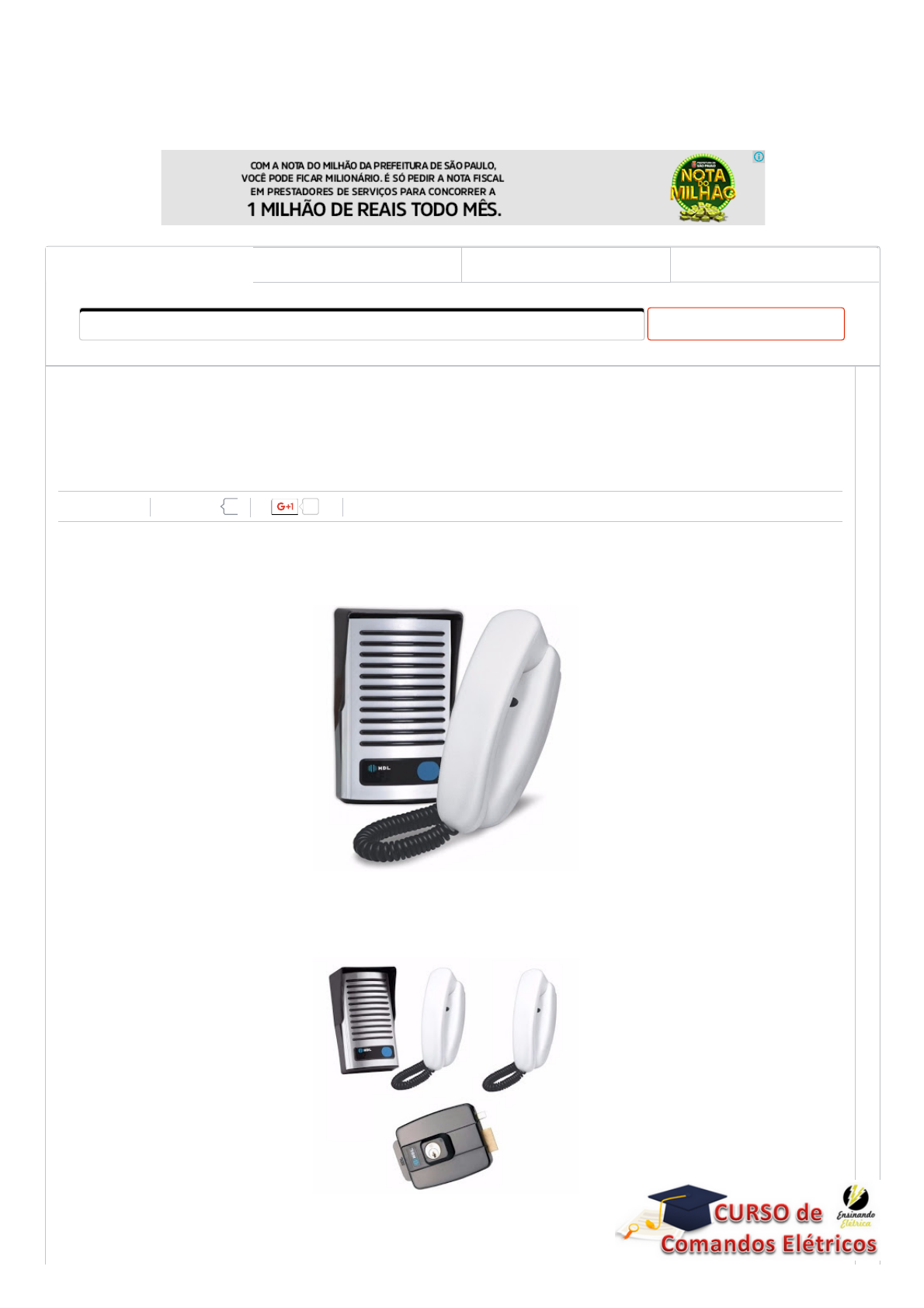

Olá amigos, no artigo de hoje vou ensinar a vocês como instalar um interfone do modelo HDL que é o mais comum de se encontrar e
realizar a sua instalação, segue abaixo foto do modelo que iremos usar. Agradeço a vocês se deixarem um clique em nossos
patrocinadores (anúncios) após ler o artigo :D
Além desses dois itens pode ser que seja necessário fazer a instalação de fechadura elétrica junto ou mais pontos de atendimento, vamos
supor que você irá ligar em um prédio e terá um monofone na portaria e outro em algum outro ponto estratégico porém ambas partes
poderá falar com quem estiver no interfone.
Usuario
Nota
Mauro Eletricista em 30/03/2017nullnullFonte:nullhttps://ensinandoeletrica.blogspot.com.br/2017/03/5-maneiras-de-voce-ligar-um-interfone.htmlnull
30/03/2017 5 Maneiras de você ligar um Interfone (porteiro eletrônico) ~ Ensinando Elétrica
https://ensinandoeletrica.blogspot.com.br/2017/03/5­maneiras­de­voce­ligar­um­interfone.html 2/7
Publicidade:
Bom para não ␶�car confuso vou mostrar o primeiro modo de ligar que é o mais simples onde apenas, quem apertar no interfone a pessoa
no monofone (aparelho branco) poderá conversar com ela ainda não será possível destravar o portão veja o esquema elaborado, onde
como exemplo utilizaremos rede de alimentação em 127 Volts entre fase/neutro, caso sua alimentação for 220V fase/fase apenas não
utilize o borne 0 no interfone e ligue onde indica 220V.
No próprio interfone você encontrará essas mesmas informações, desde que seja o mesmo modelo usado no exemplo, então você vai
alimentar o interfone no borne 0 e 127, lembre-se de usar um disjuntor ou ligar em alguma rede que tenha proteção contra curto-circuito
ou sobrecarga, pode-se usar ␶�ação de 1,5mm. Agora repare que para comunicação entre o interfone e o gancho (monofone) utiliza-se 2
␶�os 1,5mm onde inicia-se no borne 4 no interfone e ␶�naliza no borne 4 do monofone e o outro ␶�o no borne 1 e ␶�naliza no borne 1 do
monofone esse não poderá ser invertido. Dessa maneira você poderá atender a quem apertar o interfone.
Bom agora o esquema abaixo mostrará como deve ser feita a instalação da fechadura elétrica que vende separadamente, e
provavelmente a mesma será de 12V repare que no interfone temos os bornes F,F este será os 2 ␶�os para a fechadura, observe o desenho.
30/03/2017 5 Maneiras de você ligar um Interfone (porteiro eletrônico) ~ Ensinando Elétrica
https://ensinandoeletrica.blogspot.com.br/2017/03/5­maneiras­de­voce­ligar­um­interfone.html 3/7
Nesse modo não há necessidade de usar uma fonte externa para a fechadura, e o atendente poderá apertar o botão para destravar o
botão, o próprio interfone fornece os 12V para a fechadura, repare que são apenas 2 ␶�os usados para comunicação entre o interfone e
monofone.
Publicidade:
Vejamos agora como ligar o interfone com 4 ␶�os indo ao monofone nesse caso iremos usar os bornes FE e FS, esse método é usado
quando a função FF não estiver disponível, utiliza-se uma fonte externa para a trava elétrica, observe o desenho.
Perceba que dessa maneira você não usa o FF ou suponha que o modelo de interfone seja outro, você deverá fazer dessa forma, onde
sobre 4 ␶�os 2 comunicação 1,4 e outros 2 para a fechadura. É importante perceber que nesse método você precisa retirar dois jampers no
monofone o J3 e J4 que são encontrados bem aqui, veja abaixo:
Somente remova os jampers se você for utilizar com uma fonte externa e utilizando 4 ␶�os ao monofone.
Publicidade:
30/03/2017 5 Maneiras de você ligar um Interfone (porteiro eletrônico) ~ Ensinando Elétrica
https://ensinandoeletrica.blogspot.com.br/2017/03/5­maneiras­de­voce­ligar­um­interfone.html 4/7
Agora vou mostrar como você pode fazer para adicionar mais pontos de atendimento para aquele mesmo interfone ou seja falar de
outros lugares, é possível ter até 4 extensões. Observem o exemplo abaixo.
Esse exemplo acima é a aplicação básica caso você deseja destravar a porta em vários lugares diferente vocês podem experimentar o
esquema abaixo, onde um certo dia eu mesmo precisei aplicar.
Publicidade:
No exemplo não utilizei fonte para a fechadura, havia um interruptor pulsante (campainha) ao lado da porta do lado de dentro onde os
moradores poderiam destravar para sair, e outro interruptor na sala do porteiro que o mesmo poderia abrir para quem estivesse
querendo entrar, e outro local onde destravava era na sala da cliente, pois o interfone era para ela se comunicar, en␶�m parece um pouco
confuso, e para piorar o monofone apresentava problema pois o mesmo não destravava apenas ouvia e falava então ␶�z dessa forma
abaixo:
30/03/2017 5 Maneiras de você ligar um Interfone (porteiro eletrônico) ~ Ensinando Elétrica
https://ensinandoeletrica.blogspot.com.br/2017/03/5­maneiras­de­voce­ligar­um­interfone.html 5/7
POSTADO POR ENSINANDO ELÉTRICA
Felipe Vieira Eletrotécnico a 12 anos trabalha em sua Empresa Fast Help Instalações Elétricas e dedica boa
parte do seu tempo a repassar seus conhecimentos aos seguidores do Ensinando Elétrica. O Blog já supera
a marca de 6 milhões de visitas desde seu lançamento.
Recomendamos para você:
Pulsador local 1 era do lado da porta, Pulsador local 2 era do porteiro, e ␶�z um jamper do FE no 1 e do FS no 4, e removi os jamper do
monofone 3 e 4.
Funcionou que é uma beleza, se vocês perceberem esse esquema de ligação não existe no manual da HDL, porem deixei funcionando
assim e esta até hoje lá.
Publicidade:
Bom galera é isso espero ter ajudado e caso tenha alguma dúvida comente abaixo, interfone vive dando problema mesmo, lembre-se
nada de emenda utilize sempre ␶�o 1,5 mm nada de ␶�o de telefone, e coloque em uma distância máxima de 500 metros o interfone do
monofone, se tiver mais longe que isso vai ␶�car dando problema. Até o próximo artigo.
