Conhecendo os capacitores:
Capacitor, antigamente chamado condensador, é um componente que armazena energia
num campo elétrico, acumulando um desequilíbrio interno de carga elétrica. (definição
segundo a wikipédia)
 Não pretendo falar sobre exatamente o que um capacitor, como ele funciona e sua física
envolvida. Esta pagina tem o caráter didático de exemplificar alguns dos tipos de capacitores
encontrados e como você lida com a leitura de seus valores. Visto que em alguns tipos de
capacitores, existe uma BAITA confusão, até mesmo entre os mais experientes. E já deixo de
aviso, caso eu mesmo cometa algum erro, não se acanhe em me corrigir.
 Esta pagina é um apanhando de várias pesquisas feitas no próprio Google, e meus
conhecimentos sobre capacitores. Pode conter algum erro, se encontrar não se acanhe em me
corrigir.

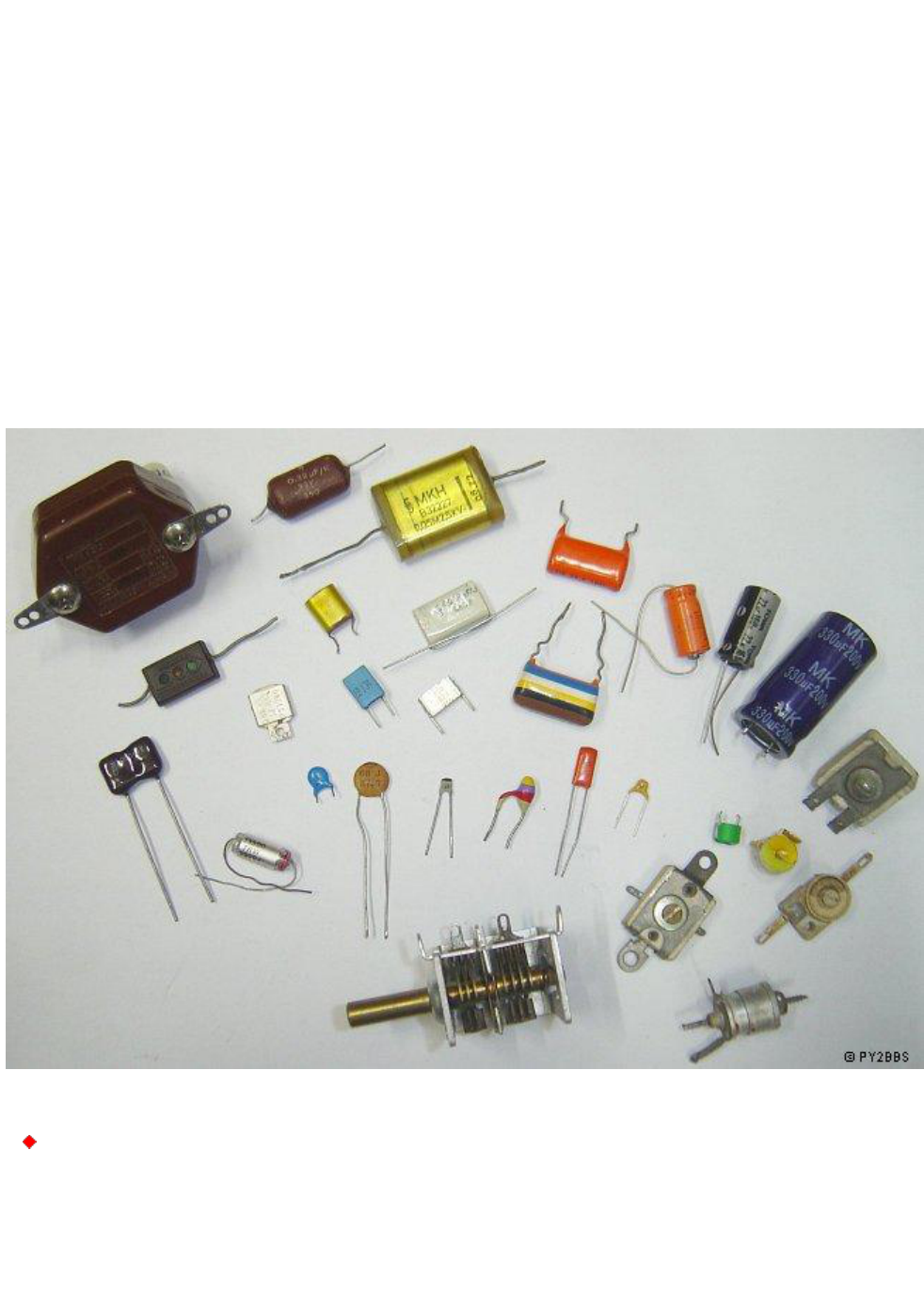

Diversos tipos de capacitores que tenho no meu.... ahm... estoque.
 Sobre a unidade Farad.
 Capacitores tem o seu valor especificado em Farads que é a unidade básica, mas por
conveniência e facilidade na representação numérica é mais comum se utilizar de
submúltiplos dessa unidade básica.
 Em eletrônica os submúltiplos mais usados são:

 A conversão entre um submúltiplo e outro é muito simples.
 Imaginemos um capacitor de 100000pF. concorda que é um numero muito grande para
gravar no corpo de um capacitor? A solução é puxar a "virgula" três casas para a esquerda e
subir um submúltiplo (Obs.: dividir um valor por 1000 tem o efeito de puxar a virgula em 3
casas a esquerda). Assim sendo este mesmo capacitor pode ser grafado como 100nF. Mas em
alguns caso, com este valor pode acontecer uma simplificação maior ainda. Então basta
deslocar a "virgula" mais 3 casas a esquerda e subir mais uma unidade. Assim sendo o mesmo
capacitor de 100000pf também pode ser representado como 0,1µF
 De uma forma bem sucinta a tabela abaixo exemplifica melhor:

 Bom, vamos falar dos capacitores em si, vamos começar pelos tipos mais comuns e
conhecidos. Sempre irei fazer um recorte da foto acima, e ao lado o texto correspondente.
Começando...

 Capacitor Cerâmico.
 Certamente o tipo mais comum e conhecido deles. O
capacitor cerâmico de disco ou mais simplesmente
chamado de capacitor cerâmico, consiste basicamente
em um disco de cerâmica, com uma fina camada
metálica em cada uma de suas faces, geralmente esta
camada metálica é uma deposição de prata.
 A maior confusão neste tipo de capacitor fica por
conta da leitura de seu valor quando abaixo de 1nF.
Existem dois "padrões" que causam muita confusão e
certamente é o motivo de muitos circuitos de RF
acabarem não funcionando na mão dos menos
experientes.
 O sistema que tenho visto com mais freqüência é o apresentado na figura abaixo, onde os
dois primeiros números são os dígitos do valor e o terceiro é o fator de multiplicação.
 O digito de multiplicação, quer dizer a quantidade de zeros que você deverá colocar a
direita dos dois primeiros números. Lembre-se que a menor unidade de medida dos
capacitores é o pF (pico farads) então todos os capacitores partem da premissa do valor
marcado em pF.
 Assim sendo, o exemplo da figura abaixo, marcado como 103, você deverá ler como:
 10 + 000 = 10000pF ou simplificando e cortando três zeros, 10nF

 A letra apos o numero significa a tolerância do capacitor, conforme a tabela ao lado.
 Os cerâmicos são encontrados desde valores extremamente baixos como 0,5pF até por volta
de 470nF. A tensão de isolação nos capacitores modernos (que você vai encontrar a venda no
balcão) é geralmente de 25 ou 50V. Capacitores de tensão maior atualmente vem com a
tensão estampada no corpo, geralmente você vai encontrar cerâmicos para 1Kv. Os
reaproveitados de sucata, se estas forem de velhos equipamentos valvulados, costuma ser de
100V até 500V. Fica um pouco complicado determinar a tensão máxima nestes casos, mas o
tamanho do corpo do capacitor geralmente é uma boa pista. Cerâmicos com isolação maior
tendem a ser de maior diâmetro e mais espessos.
 Porem é preciso tomar muito cuidado com a marcação de capacitores abaixo de 100pF, pois
ai os dois sistema podem se misturar e se você não conhecer bem o assunto ou não tiver um
capacimetro, certamente pode se dar mal.
 Um capacitor de 120pF, como do exemplo acima (o capacitor do meio) pode vir marcado
como 121K que quer dizer 12 + um 0 = 120 ou também pode vir simplesmente marcado 120K.
Note que não será 12 + nenhum zero e sim 120pF a 10% de tolerância. Pode parecer meio
estranho mas é assim mesmo. Olhe o exemplo abaixo, de capacitores reais. Todos são de
180pF mas cada um marca de um jeito.

180J N750 - 181J NP0 - 180M Y5T - 181K
 Até parece sopa de letrinhas né? Bom, continuando... Nos capacitores atuais, quando você
encontrar uma "pinta preta" no topo do capacitor isso quer dizer que ele é NP0 (NP Zero e não
NP Ó - Coeficiente de temperatura nulo ou compensado), isso quer dizer sobre o seu
coeficiente de temperatura. O coeficiente de temperatura também pode vir codificado no
sistema EIA conforme a tabela abaixo (como o caso dos capacitores da foto acima).
Classe 2:

Classe 1:

 Além do sistema de marcação encontrado acima, existe um outro que já foi abandonado a
muito tempo, mas por sorte ainda é possível encontrar capacitores marcados desta forma em
equipamentos bem antigos. São os capacitores marcados por três listras coloridas como na
foto abaixo:

 Neste capacitores, o sentido de leitura é de " baixo para cima", ou seja você tem que girar o
capacitor de forma que seus terminais fiquem para cima. Dai a leitura processa-se como nos
resistores. Tomemos o exemplo abaixo:

 A cores são: Marrom, Verde, Vermelho. Substituindo:
 Marrom = 1
 Verde = 5
 Vermelho = x100
 Valor: 1500pF = 1,5nF
 Como exercício, faça a leitura dos valores dos outros capacitores. Ah, em alguns deles
parece haver apenas duas faixas, mas não é verdade, a cor que não aparece direito é o
marrom, pois devido a cor do corpo do capacitor, da idade deles, a cor já esta meio
desbotada e confunde-se com a cor da cerâmica.
 O pequeno capacito quadrado de 12pF que esta na foto primeira foto dos capacitores
cerâmicos, é um capacitor tipoPlate. Abaixo temos uma foto de vários capacitores plate:

 Plate é um tipo de capacitor cerâmico cujas principais vantagens e características são:
Tamanho ultra reduzido, grande estabilidade no valor da capacitância, baixo custo e uma
estreita faixa de tolerância (+/-2% nos capacitores NP0, ou TC,Temperatura Compensada). É
um capacitor bastante usado em circuitos de VHF e UHF pelo seu tamanho reduzido e
estabilidade. Na tabela abaixo temos os principais tipos de capacitor plate. Neste link você
pode baixar o datasheet original de 1974 dos capacitores plate fabricados pela Ibrape,
gentilmente cedido pelo Roland, PY4ZBZ.
 A cor do corpo do capacitor e a faixa colorida que esta no topo, determina qual o tipo de
capacitor e suas características, conforme a tabela

 Embora a tabela acima fale a partir de 1,8pF, você encontrará capacitores Plate de 0,56pF
até 22nF. Os valores entre 0,56pF e 820pF são marcados com o valor e a letra "p" minúscula.
Valores de 1nF a 22nF vem marcados com o valor e a letra "n" minúscula. Mas também podem
vir marcados com a letra "n" minúscula, na foto acima temos alguns exemplares com esta
marcação.
 Infelizmente este tipo de capacitor me parece que já não é mais fabricado, sendo possível
encontrá-lo em estoques antigos ou em sucatas. Se os encontrar, guarde-os com muito
carinho!
 Por fim falta falar dos "esquisitos" que estão a na
foto ai a direita. Trata-se de um capacitor cerâmico
"Pin-Up" de fabricação da Ibrape (antiga divisãode
componente da philips), que eram muito utilizados
em equipamentos philips. É um capacitor cerâmico
tubular, que era muito utilizado para
desacoplamento.
 Você pode pegar o datasheet (colorido!) de 1971
destes capacitores da ibrape aqui, gentilmente
cedido pelo Roland, PY4ZBZ. Obviamente este tipo
de capacitor não é mais fabricado, mas ainda é
possível encontrá-lo em sucatas.
 No datasheet há referencias a algumas
abreviações, as quais "traduzo" abaixo:
 - TC = Temperatura Compensada
 - GP = Uso Geral (General Purpouse)
 - GMV = Valor mínimo garantido (Granted Minimum Value)
 A leitura de seu valor segue o código de cores e o mesmo sistema utilizado nos resistores.
Tem a tabela de cores no datasheet acima ou mais pra baixo na sessão dedicada aos
capacitores de poliéster, apenas ignore no caso desta tabela as listras 4 e 5, pois os
capacitores Pin-Up tem apenas 3 ou 4 listras e o significado da 4 listra é diferente, devendo
ser consultado no datasheet mencionado acima.
 Também não é mais fabricado, e deve ser impossível encontrar mesmo em estoques
antigos. O mais provável é encontrar em sucatas de TV valvulada philips ou outras sucatas de
valvulados.
 Um parente próximo do capacitor pin-up é o cerâmico tubular:

 O uso mais comum deste tipo de capacitor, era em circuitos sintonizados ou para
desacoplamento. O valor é impresso diretamente no corpo do capacitor. Quando na lateral
deste houver uma marca preta, quer dizer que são do tipo NP0 e se for roxa, é do tipo N750.
Se não houver marca colorida nas pontas, será do tipo "GP", "S" ou "GMV". Para maiores
detalhes consulte o datasheet disponibilizado aqui (é o mesmo dos capacitores do tipo "pin-
up").
 Um lugar que ainda pode-se ver esse tipo de capacitor tubular, são em bobinas de FI de
rádios transistores, na parte debaixo da forma da bobina, sempre tem um pequeno capacitor
tubular.

 Capacitor
Eletrolíticos.
 Este também é
certamente o segundo tipo
mais conhecido,
juntamente com os
cerâmicos. Os capacitores
eletrolíticos não tem muito
segredo quanto a sua
leitura, pois é bem
padronizado e o código não
tem variações, como no
caso dos cerâmicos.
 Tanto o valor, como
tensão e faixa temperatura
de trabalho já estão
estampadas no corpo do
próprio capacitor.
 O valor vem anotado em micro-farads (µF) a tensão em volts (V) e a temperatura em graus
Celsius (ºC). Quando polarizados, o terminal maior é o positivo e existe uma marcação no
corpo do capacitor. Só preste bastante atenção que tem fabricantes que costumam marcar o
negativo e outros o positivo. Assim sendo preste muita atenção.
 Apenas a temperatura merece uma explicação um pouco mais detalhada. Os capacitores de
85ºC são utilizados na maioria dos circuitos "convencionais" que trabalham com DC e sinais de
áudio.
 Os de 105ºC são utilizados em circuitos de fonte chaveada e onde é necessário uma
temperatura de trabalho maior.
 Você pode colocar sem problemas um capacitor de 105ºC no lugar de um de 85ºC mas nunca
o contrário. Um problema que afeta muito os capacitores eletrolíticos é a variação de sua ESR
(resistência interna). Alguma coisa já foi explicadaneste texto. Capacitores que tem usa ESR
elevada causam mal funcionamento em fontes chaveadas, e é bastante comuns encontrá-los
com vazamento do eletrólito ou estufados.
 A tensão de trabalho merece uma atenção. Você sempre pode usar um capacitor de tensão
de trabalho maior do que o indicado, mas obviamente nunca o contrario. Os únicos dois
problemas nessa substituição fica por conta do tamanho (já que capacitores de tensão de
isolação maior costumam ser maiores) e o preço.
 Eletrolíticos são encontrados a partir de 0,1µF a até capacitores gigantes de 500.000µF ou
até maiores mas mais raros. Alem disso existem dois tipos de eletrolíticos: Polarizados e
Bipolares (despolarizados). Os modelos bipolares são utilizados com muita freqüência em
divisores para caixas de som.
 A marcação do terminal positivo e negativo requer um pouco de atenção, pois alguns
fabricantes marcam no corpo do capacitor o pólo negativo (mais comum) e alguns o pólo
positivo. Mas nos capacitores Radiais, existe uma regra prática, o terminal mais comprido
sempre é o positivo.
 Por ultimo eles também podem ser classificados como Axiais e Radiais. Na foto acima o
capacitor laranja é Axial e os outros dois Radiais.

 Capacitor de Filme de
Poliéster e Poliéster
Metalizado.
 Os capacitores de poliéster,
obviamente são feitos de uma
fina lamina de poliéster e
aplicado uma fina lamina de
alumínio em uma de suas face.
Um sanduíche é feito empilhando
varias camadas de poliéster a
alumínio, de modo a construir o
capacitor. Dessa forma o
capacitor fica bastante
compacto. Um exemplo desse
tipo é o capacitor prateado que
esta ao lado do capacitor azul.
 O capacitor de poliéster metalizado tem uma peculiaridade bastante curiosa, que é sua
"auto regeneração" no caso de centelhamento entre as camadas, por pulsos de tensão acima
do especificado. No caso de haver uma centelha o material metálico depositado sobre a folha
de poliéster evapora (por ser uma camada muito fina), removendo a possibilidade de curto-
circuito.
 Alternativamente pode ser utilizada uma folha de poliéster sem metalização e enrolado
juntamente com uma folha de metal, um "tubo" ou rolo. Dessa forma se consegue uma tensão
de isolação muito maior, porem o capacitor fica grande. É o exemplo do capacitor marrom e
do grande capacitor amarelo.
 A espessura da folha e a quantidade enrolada determina sua capacitância.
 Os capacitores de poliéster podem utilizar dois métodos para marcar seu valor e tensão de
isolação. O meio mais comum e atual consiste em imprimir diretamente no corpo do capacitor
o valor, tolerância e a tensão de isolação.
 Quando houver a marcação da tolerância, este usará o mesmo método dos capacitores
cerâmicos, porem com uma menor quantidade de valores, conforme a tabela abaixo.

 Modelos mais antigos, geralmente fabricados pela Ibrape usam o sistema de código de
cores. Estes eram conhecidos como "zebrinha" devido a suas listras coloridas. Este sistema usa
5 faixas coloridas que indicam o valor, tolerância em % e a tensão de máxima de
trabalho. Veja aqui o datasheet original colorido desses capacitores, editado em 1971,
gentilmente cedido pelo Roland, PY4ZBZ.
 A leitura é feita de cima para baixo e segue o mesmo sistema utilizado nos resistores, onde
as duas primeiras listras indicam os dois primeiros dígitos do valor, a terceira indica o numero
de zeros, a quarta a tolerância e por fim a quinta listra indica a tensão de isolação.

Tabela para capacitores Ibrape "zebrinha"
 Os capacitores de poliéster estão disponíveis com valores desde 1nF ate 4,7µF . Outra
observação
importante é que
o capacitor de
poliéster não tem
polaridade.

 Capacitor Supr
essor de Ruído
(Classe Y ou X)
 Este tipo de
capacitor é
empregado para
supressão de ruído
oriundo da rede
elétrica. São
capacitores
construídos de
forma a agüentar
grandes
transientes de
tensão, pulsos
rápidos (advindos
de chaveamento
de bobinas,
motores de escova
ou até mesmo
raios induzidos das
redes elétricas).
 Ele dever ser capaz de agüentar e absorver esses pulsos por anos a fio, e também de "auto-
regenerar". Quando uma centelha ocorre entre as duas placas, por serem construídas de um
filme plástico com uma fina camada metalizada, um pequeníssimo furo é aberto no plástico e
o material metálico evapora, não deixando o capacitor entrar em curto. Como estes em geral
estão conectados diretamente a rede elétrica, eles tem que ser bastante robustos para não
entrar em curto facilmente.
 Inclusive, podeobservar que estes capacitores são bem maiores que seus "parentes" se
comparados com o mesmo valor e tensão.
 O capacitor do tipo "Y" é cerâmico e é utilizado para desacoplar a rede elétrica para o
chassi do equipamento ou aterramento. Com pode observar pela foto ao lado em geral eles
são da cor azul e junto com o valor vem impresso toda sorte de logotipo ou código de
certificação.
 Já o capacitor do tipo "X" é construído tal como os de filme de poliéster e é utilizado em
paralelo com a linha de alimentação. E também em seu corpo há um grande quantidade de
logotipos e código de certificação. É possível encontrar capacitores deste tipo sem os
logotipos de certificação, mas é necessário ficar esperto, pois alguns fabricantes, para cortar
custos costuma usar capacitores cerâmicos e de poliéster comuns nessa aplicação.
 Você vai encontrar este tipo quase sempre na entrada da rede elétrica de equipamentos
que usem fonte chaveada.
 Snubber
 Aqui apenas uma notinha. Você pode topar com algo deste tipo por ai: Um capacitor e um
resistor em série, encerrado dentro de um
bloco de resina. Isso é um snubber, um filtro
RC utilizado para minimizar o faíscamento de
contatos de relés, escovas de motores e ruído
de chaveamento causado por SCR e Triacs.
 O capacitor utilizado neste tipo de bloco, em
geral é do tipo X2, e o resistor é do tipo de
composição de carbono (não indutivo).
 É um tipo meio raro de se ver, visto que devido ao custo, costuma-se utilizar um capacitor
supressor e um resistor, tudo montado na própria placa. Apenas como curiosidade, este ai da
foto, eu retirei de uma sucata de placa de uso industrial, esse bloco foi fabricado na Suécia!
Observe o resistor de 22R não indutivo encerrado dentro do bloco de resina.

 Capacitor de Poliestireno
ou "Styroflex"
 Este capacitor usa como
dielétrico o material Poliestireno.
As placas metálicas geralmente são
feitas de alumínio ou em alguns
casos de cobre, que é depositado
sobre a folha de poliestireno, tal
como nos capacitores de poliéster
metalizado formando uma finíssima
camada.
 São utilizados principalmente em
circuitos onde são exigidas baixas
perdas. Além disso, possuem
coeficiente de temperatura negativo e constante, sendo adequados para circuitos ressonantes
utilizando bobinas com núcleo de ferro. Nesses circuitos, devido aos núcleos de ferrite terem
coeficiente de temperatura positivo, consegue-se uma grande estabilidade da freqüência de
ressonância com a temperatura.
 São empregados também no acoplamento entre estágios de alta freqüência e filtros RC,
capacitor de amostragem para conversores ADC e circuitos osciladores.
 Proporciona ótima estabilidade em VFO para HF.
 É necessário tomar alguns cuidados ao utilizar e manusear estes capacitores, pois os
terminais geralmente são frágeis e partem com muita facilidade, rente ao corpo do capacitor.
E também são sensíveis ao calor, por não terem nenhuma proteção mais resistem ao lado de
fora de seu corpo, tome cuidado para não tocar o ferro de solda em seu corpo ou colocá-lo
perto de fontes intensas de calor, como resistores de fio.
 O valor é expresso em pF (pico-farads), no exemplo ai ao lado o capacitor maior esta
marcado 10000K, ou seja é um capacitor de 10000pF ou 10nF, A letra K indica que ele tem
tolerância de ±10%. Outra letras podem ser usadas, a tabela abaixo tem a equivalência de
cada letra.

 Observe também que alguns dos capacitores da foto acima, apresentam um anel vermelho
ou preto em um dos lados do capacitor. Isso não indica que ele é polarizado mas sim o lado
preferencial para colocar do lado GND (preto ou sem cor) ou ao +Vcc ou ainda lado com
potencial maior. São capacitores de difícil obtenção hoje em dia, mas bastante comuns em
sucatas de equipamentos da década de 70 e 80, principalmente de TV a válvula.

 Capacitor de Mica.
 Este é o que eu considero o "must" dos
capacitores.
 Como o próprio nome já diz, o
material dielétrico é a mica, e as placas
do capacitor geralmente são feita por
deposição de prata sobre uma folha de
mica. Suas características notáveis são a
perda muito baixa e alta estabilidade
com a temperatura e resistência ao
tempo.

 É muito utilizado em circuitos de
potencia de RF, osciladores, circuitos
ressonantes (como bobinas de FI
antigas)

 Os modelos antigos de capacitor de
mica são iguais ou muito similares ao
capacitor retangular da foto, com três
pintas coloridas.

 Estas pintas coloridas é que indicam o
valor do capacitor. Existem também
modelos que são marcados com seis
pintas, as quais alem do valor indicam a
tensão de trabalho, tolerância e outros
dados que dependem do fabricante. O
sentido de leitura é indicado pela seta.
 Mas o dado que geralmente importa são os das pintas marcadas com A, B e C, pois estas
indicam o valor do capacitor.

 Os capacitores de mica atuais se apresentam de dois tipos, os com terminais, como o
capacitor marrom que esta na parte inferior da foto ou para soldagem diretamente sobre a
placa, como o capacitor metálico da foto. Este capacitor metálico é chamado também de
capacitor de mica blindado, e é muito utilizado em P.A. de RF para VHF e UHF.
 Por não possuir terminais e ser soldado diretamente sobre as trilhas da placa, isso minimiza
as indutâncias parasitas que terminais introduziriam no circuito. E isso também ajuda
bastante na dissipação de calor quando trabalhando com potencias elevadas.

 Por fim falta falar do ultimo tipo de capacitor de mica, o grandalhão marrom da foto. Este
é conhecido como "capacitor castanha" e é empregado em circuitos de RF de alta potencia
e/ou alta tensão. É um capacitor dimensionado para agüentar altas correntes de RF o que não
é possível com os capacitores comum. Geralmente os capacitores castanha são feitos sob
encomenda e inclusive alguns deles são feitos e testados especificamente em uma freqüência
determinada.

 No Brasil capacitores de mica são fabricados pela ICL capacitores, na cidade de Pouso
Alegre - MG.


 Capacitor Variável, Ajustável e Trimmer

Capacitores
variáveis são
geralmente
utilizados em
circuitos
sintonizados,
como a
sintonia de
um radio por
exemplo. Os
modelos
antigos ou de
alta potencia
ou tensões
elevadas
usam
dielétrico de
ar, placas de
alumínio ou latão grossas e carcaça de ferro, alumínio ou latão. Os modelos atuais e
compactos utilizados principalmente em radinhos de pilha, usar carcaça plástica e isolação de
teflon ou plástico entre as placas. Obviamente não são adequados a trabalhar com altas
potências ou tensões elevadas.
 Já o trimmer é utilizado onde se necessita apenas ajuste internos e que depois de ajustados
não necessitem de alterações. São bastante compactos e podem usar isolação de plástico, ar,
mica ou cerâmica. Na foto ao lado, o modelo miniatura e o branco com um "botão" redondo
usam isolação de cerâmica.
 O modelo retangular, o clássico "trimmer cerâmico" de 3 - 30pF e o padder, usam isolação
de mica. São bons para circuitos que trabalhe com tensão elevada. O padder é um tipo de
capacitor ajustável, seu valor geralmente é bem mais alto que o dos trimmers. Trimmers
geralmente atingem 150pF enquanto o padder pode chegar a 500pF. O padder é bastante
usado em rádios valvulados para correção de freqüência do oscilador local e/ou do rastreio da
bobina de antena.
 O modelo redondo esquisito que esta bem embaixo na foto é um trimmer concêntrico
Philips. O grandalhão a esquerda é o clássico variável de sintonia, a ar.
 Os capacitores variáveis costuma usar recortes diferenciados em suas placas, que acabam
por determinar o seu modo de trabalho, ou seja se serão de variação linear de freqüência,
comprimento de onda ou capacitância.A tensão de isolação dos capacitores variáveis a ar é dada pela distancia de suas placas,
assim sendo capacitores pra trabalho com altas tensões, como em taque PI de amplificadores
lineares, necessita de um espaçamento compatível nas placas para não centelhar. O
centelhamento é um efeito indesejado e pode estragar o capacitor, provocando furos nas
placas dependendo do caso.

Exemplo de variáveis para alta tensão/potencia.
 Um "meio termo" entre os variáveis e os trimmer são os "mini variáveis" ou capacitores
ajustáveis, como os da foto ao lado. São usados em circuitos de RF onde é necessário ajuste
interno, pois seu eixo é curto e o ajuste feito por uma fenda onde você encaixa uma chave de
fenda para o ajuste.

 Na parte superior da foto á um tipo bastante curioso de trimmer que é o tipo "borboleta".
Este capacitor tem como característica poder funcionar como um capacitor duplo (aterrando-
se o eixo) ou um trimmer para altas correntes de RF se usar somente as placas externas e
isolar o eixo, pois um capacitor variável comum, com o eixo móvel dentro de uma bucha ou
rolamento, pode não prover um contato elétrico 100% livre de falhas. Um uso típico do
capacitor borboleta é nas antenas loop-magnéticas.
 Voltando aos trimmers...
 Os trimmers coloridos miniatura muRata TZ03 (o modelo verde da foto acima) tem um
código de cor que indica sua capacitância máxima e mínima e outros parâmetros conforme a
tabela abaixo:

 Já os trimmers DAU (o modelo amarelo da foto acima) utilizam outra codificação de cores,
conforme a tabela abaixo, alem de terem dois tipos distintos, os de PTFE (teflon) e de
polipropileno. Como diferenciar um do outro? Simples, os que tiverem as folhas isolantes (as
que estão entre as placas) brancas leitosas, são de PTFE (Teflon) e os que as folhas forem
transparentes são de polipropileno.


 Outros fabricantes podem utilizar outras codificações de cores, assim sendo no caso usar
trimmers reaproveitados de sucata ou quando comprados sem indicação do fabricante ou
modelo, a melhor maneira de identificar a capacitância máxima e mínima é medindo com um
capacimetro ou LCMeter.
 Um outro tipo de trimmer pouco conhecido na
atualidade, é o trimmer tubular ou trimmer de pistão.
É muito usado em circuitos de UHF ou Microondas,
onde o fator Q dos trimmers comuns é muito ruim.
 Geralmente é constituído por um tubo de cerâmica
ou vidro, com uma placa externa composta de uma
camada de deposição de prata ou mesmo um pequeno
tubo metálico. Em seu interior há um parafuso que
serve como a placa interna e já prove o ajuste de
capacitância.
 A variação de capacitância destes trimmers é grande (diferença entre mínima e máxima),
podem atingir poucos PF quando o parafuso estiver totalmente fora do tubo, porem a
capacitância máxima limita-se a algumas dezenas de PF, dai o uso muito comum em circuitos
de UHF.

 Capacitor Multicamada.
 Com a crescente miniaturização do circuitos, obviamente os componentes também quem
que acompanhar, pois uma coisa leva a outra. No caso dos capacitores cerâmicos, para se
conseguir valores elevados com área diminuta, você
pode diminuir a espessura da lamina dielétrica.

 Só que diminuir a espessura da lamina acarreta
uma menor tensão de isolação. Isso não é
interessante em muitos casos. E aumentar a
espessura da lâmina e manter o valor da
capacitância, implica em aumento da área.

 Então qual a solução a seguir? Fazer um sanduíche
de várias camadas, assim você aumenta a área sem
ocupar um espaço muito grande.
 Esta é a solução seguida pelo capacitores
cerâmicos multicamadas.
 As principais características dos capacitores cerâmicos multicamadas são:
 - Tamanho reduzido
 - Baixas perdas
 - Capacitância estável
 - Boa isolação

Construção de um capacitor cerâmico smd multicamada.
 Essa técnica é empregada nos capacitores cerâmicos SMD e nos capacitores iguais ao da foto
ao lado. Você vai encontrar este capacitores em muitas placas de PC, no desacoplamento dos
CI's. Não se assuste como uma coisinha tão diminuta pode ter a mesma capacitância de um
"trambolho" de um cerâmico de disco.

 Capacitor de Tântalo.

 Os capacitores de Tântalo utilizam o
Óxido de Tântalo como dielétrico. São
utilizados geralmente em substituição ao
eletrolítico, onde é necessário
miniaturização do circuito.

 Tem uma baixa corrente de fuga e
baixas perdas e tem uma vida muito
maior do que os eletrolíticos
convencionais. É uma tendência atual
substituir os eletrolíticos em muitas
aplicações por capacitores de tântalo.

 O valor é anotado diretamente em seu corpo em µF ou usando o sistema similar aos
cerâmicos, com o terceiro digito indicando a quantidade de zeros do multiplicador e a tensão
em volts.
 Os valores geralmente estão disponíveis desde cerca de 0,22µF até 100µF.
 Os modelos SMD tem o corpo retangular, via geralmente o corpo tem a cor amarela ou
preta. Já os modelos com terminais (pin through hole) tem o formato de gota. A cor do corpo
varia bastante de fabricante pra fabricante, podendo ser amarelo, azul, vermelho, laranja,
verde, entre outras cores.
 Como são componentes polarizados, observe muito bem a indicação na hora de montar, pois
um capacitor de tântalo explodindo é bem pior no quesito "voar pedaços" do que os
eletrolíticos, pois explodem quase que instantaneamente. Alguns fabricantes utilizam a
conhecida técnica de deixar o terminal positivo com um comprimento maior para facilitar a
identificação.
 Capacitor feed through.
 Ou capacitor de passagem. É um tipo de
capacitor originalmente concebidos para a ligação de
tensão DC em módulos de RF. Ele deixa passar a
tensão DC (e sinais de baixa freqüência), mas
bloqueia o RF. Eles substituem com enormes
vantagens os pinos de passagem em módulos de RF,
são rosqueados ou soldados no chassi, a tensão DC
passa de um lado para o outro e a tensão de RF é
desviada (ou desacoplada) para o terra.

 Geralmente é composto de um capacitor cerâmico tubular, montado em um tipo de
"parafuso", com a armadura externa do capacitor conectada a esse "parafuso" e a armadura
interna conectada do terminal central.
 Em alguns modelos de baixo custo, o parafuso é substituído por um a espécie de "rebite"
que você encaixa no chassi e solda.
 É possível encontrá-los em valores que vão desde poucos pF (usados em circuito de UHF e
Microondas a alguns nF. Os maiores que já vi foram de 10nF. Uma curiosidade é que em
muitos deles não há qualquer menção ou anotação em seu corpo sobre seu valor e tensão de
isolação.
 Capacitor door knob.
 Este é um tipo de capacitor cerâmico,
muito especifico para uso em RF. Em
geral é composto por um generoso disco
de cerâmica para prover altas tensões
de isolação e os terminais quase sempre
são conectados por parafusos.
 Seu nome se for traduzido a pé da
letra quer dizer maçaneta de porta,
devido ao fato de vários deles, devido
ao tamanho e formato se parecerem muito com maçanetas redondas de porta. Haja
criatividade eheh
 O uso principal deste tipo de capacitor é acoplamento do circuito de placa em
amplificadores de RF valvulados, filtros de RF da alta potencia e filtragem e desacoplamento.
 A tensão de isolação em geral é bastante alta, já vi alguns para até 50Kv. E era enorme!
 Capacitor a óleo.
 Esse aqui é uma raridade. Não é mais fabricado, vou catalogá-lo aqui apenas para fins de
registro. O capacitor óleo era muito utilizado
em equipamentos valvulados, e onde era necessário
alta isolação. Quem trabalhou com conserto de tv's
valvuladas vai se lembrar deste capacitor no
circuito de saída horizontal.
 Sua composição era de fitas de alumínio enroladas
e isoladas com papel impregnadoem óleo.
 Este capacitor apresentava muito problema de fugas, devido a contaminação por umidade,
devido a borracha de isolação se contaminar com o próprio óleo e começa a se degradar e
apresentar fissuras, permitindo a entrada de umidade.
 Sua tensão de isolação varia entre 600 a 1600V. Os valores de 1nF a cerca de 47nF
 Capacitor de papel.
 Mais uma raridade que vou catalogar apenas pra fins
históricos. É o capacitor de papel. Este tipo de capacitor era
muito usado nos primórdios da eletrônica, portanto será muito
difícil encontrá-los, exceto se você for restaurar algum radio
valvulado muito antigo.
 Eles eram constituídos por um tubo enrolado de papel e
folhas metálicas e tudo isso embebido em cera de abelha ou moldado em algum tipo de
resina. Quando for o tipo embebido em cera de abelha é fácil reconhecê-los, pois do lado
externo sempre há uma camada de cera pegajosa (e sempre lambuzada de sujeira). Uma
forma de remover a sujeira e poder ler o valor do capacitor é embeber um pano em WD40 e
limpar tudo, porem sem remover muito da camada de cera. Os tipos embebidos em cera de
abelha foram os melhores tipos de capacitores de papel já feitos. A fabricação deste tipo
data por volta de década de 1930! Raramente dão problema.
 Porém existem os tipos problemáticos. Existem alguns que são colocados dentro de tubos de
vidro e selados com uma resina ou piche. Em geral vai encontrá-los com essa resina
desmanchando ou toda rachada, comprometendo a integridade. Existem outros com o corpo
moldado em resina e quase sempre essa resina esta toda craquelada ou rachada. Quando
encontrar deste tipo de capacitor, substitua por tipos mais modernos, pois invariavelmente
eles já não funcionam mais como deveriam, pois eles contaminam-se muito fácil com
umidade.
Retirado de: <http://www.py2bbs.qsl.br/capacitores.php> Acessado em 15/05/2014.
