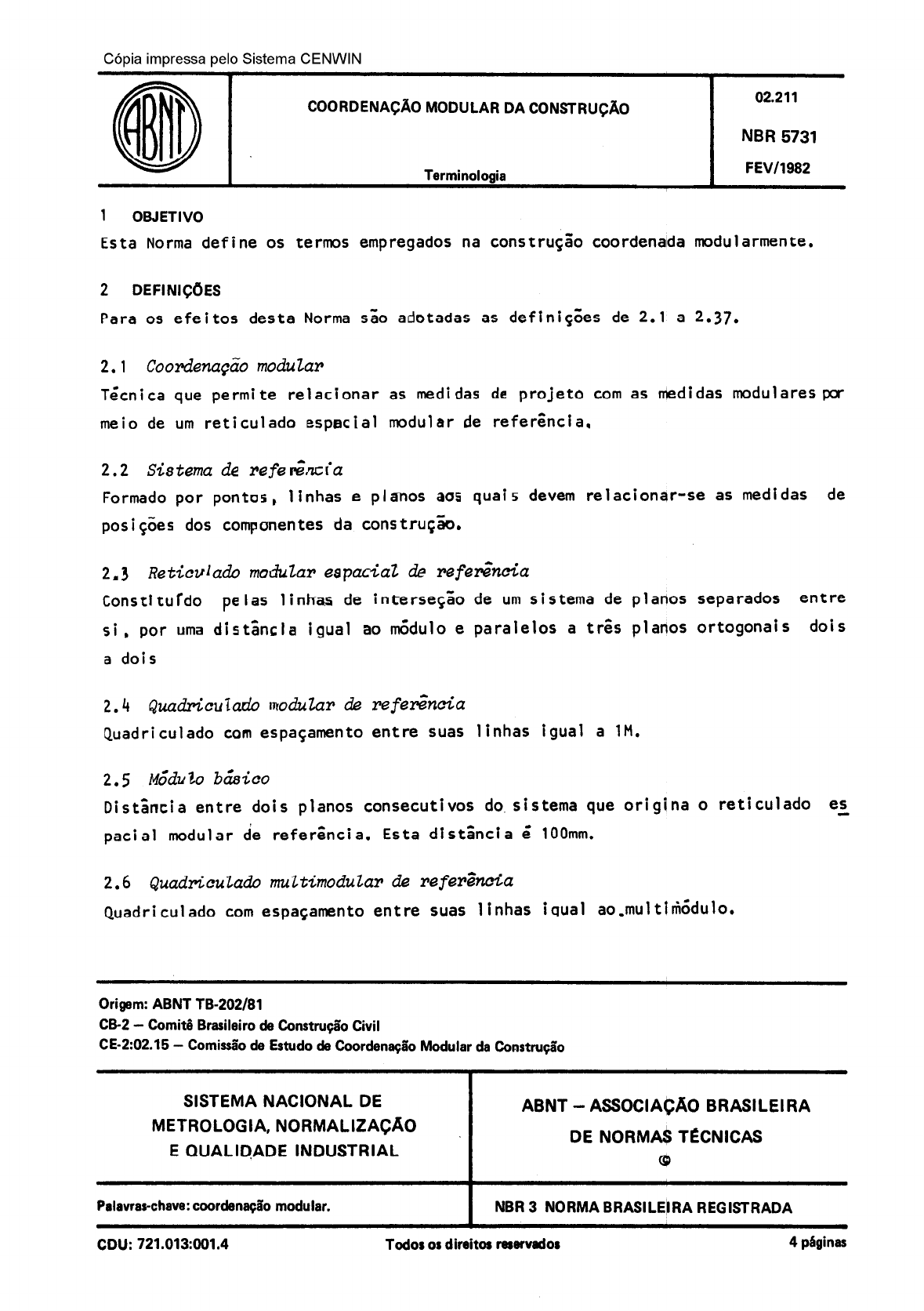

C6pia impressa pelo Sistema CENWIN
COORDENACaO MODULAR DA CONSTRUCAO
Terminologia
02.211
NBR 5731
FEVll982
1 OBJETIVO
Esta Norma define OS termos empregados na construgso coordenaida modularmente.
2 DEFINIC6ES
Para OS efeitos desta Norma szo adotadas as definig6es de 2.1 a 2.37.
2.1 Coordena&o modular
Tknica que permite relacionar as medidas de projeto corn as nledidas modulares per
meio de urn reticulado especial modular de refe&ncia,
2.2 Sistema de referkia
Formado por pontos, linhas e pianos aos quais devem relacionar-se as medidas de
posi @es dos companen tes da cons trug%.
2.3 Reticvlado ma&tar eapac%aZ de refer&da
Constituido pelas linhas de intersesso de urn sistema de planos separados entre
si , por uma distkla igual ao tidulo e paralelos a tr;s pianos ortogonais dois
a dois
2.4 Quadricukdo modular de refer%cia
Quadriculado corn espagamento entre suas linhas igual a 1M.
2.5 M6duZo b&co
Distkia entre dois planos consecutivos do. sistema que origina o reticulado el
pacial modular de refe&cia. Esta distkia e’ 100mm.
2.6 QuadricuZado multimodular de refer&a&a
Quadriculado corn espagamento entre suas linhas iqual ao,multlm6dulo.
Origem: ABNT TB-202/81
CR2 - Comiti Brasileiro de Construpb Civil
CE-2:02.15 - Comissb de Estudo de Coordenaqgo Modular da Construflo
SISTEMA NACIONAL DE ABNT - ASSOClA(%O BRASILEIRA
METROLOGIA, NORMALIZACAO
E QUALIQADE INDUSTRIAL
DE NORMA$ Tl!CNICAS
a
Palavras-chave: coordena@o modular. I NBR 3 NORMA BRASILEIIRA REGISTRADA
CDU: 721.013:001.4 Todos OS direitos resewados 4 pfiginas
2 C6pia impressa pelo Sistema CENWIN NBR 5731/1982
2.7 ~ltimr5dulo
MGdulo mu’ltiplo intei ro do m6dulo bkico.
2.7.1 Multim6dulo horizontal
E o que esti referido ao quadriculado modular horizontal de refe&cia.
2.7.2 Multim&iulo 'vertical
f! o que esti referido ao quadriculado vertical de refekcia.
2.8 Medida fracion&ia do mt5duto
Medida correspondente a uma fragso do tidulo e expresss pela fGrmula nM .
4
2.9 Zonu neutra
Zona nzo modular que separa reticulados modul ares espaciais de reifer&cia, ve
por raziks construtivas ou funcionais necessi tern ser separadas en’tre s i . 0 seu
emprego deve se r rese rvado a cases de absol ut a necessi dade.
2.10, Material de construqiio
Todo produto natural ou elaborado, que se emprega na construgio.
2.11 Material simpl&
Todo aquele material que nso tern forma geo&trica definida.
2.12 Element0 semi-terwtinado
Material de construgzo, de segso definida e comprimento varizivel, produzido g2
ralmente em forma contfnua.
2.13 Element0 simp~es
Material de construgso de forma e tamanho determi,nado.
2.14 Element0 compoato
Produto que constituido por elementos simples ou destes comblnados. corn materiais
simples, tern forma, tamanho e caracterrsticas funcionals defjnidas .
2.15 Conjwato funcional
E o que,constiturdo por urn grupo de elementos semi-terminados simp 1
ou suas comb i na@es , tern uma funsi especrfica na constru$o.
2.16 Componentea da con8txqGo
Sao todas e cada uma das partes da construgio:
a) material simples;
es, compos tos
b) elementos semi-terminados;
c) elementos simples;
d) elementos compostos;
e) conjuntos funcionais.
C6pia impressa pelo Sistema CENWIN NBR 5731/1982 3
2.16.1 Posi$io dos componentes de construgso em relagso a quadricula modular de
referkci a:
a) posigso si&trica;
b) posic;so assi&trica;
c) posi+ lateral.
2.17 Medida modutar
Medida igual ao m&dulo ou a urn mu’ltiplo inteiro do mGdulo.
2.18 Medida de projeto
E a que se determina no projeto para qua lquer componente da construgio.
2.19 Medida real
E a que se obtGm ao medir qualquer componente da constru$o,
2.20 Medidae preferiveis
Conjunto de medidas modulares que, por suas propriedades matemiticas (fatorabili
dade, combinabilidade e sua freq&ncia de uso) foram eleita$ para compor a sirie
modular.
2.21 Medi&e preferidae
S~O as selecionadas na &rie modular para serem aplicadas em urn de te rmi nado ca
so.
2.22 S&ie modutar
Sdrie composta pelas medidas preferiveis que permite facilitar a escolha pela t-2
dw$o do nu’mero de medidas modulares.
2.23 ToZe&ncia de fabrica@o
Diferenga mixima admissivel entre a medida de projeto e a m&dida real.
2.24 Junta de projeto
Distsncia prevista no projeto entre OS extremos adjacentes de dois componen tes
da cons t rugso.
2.25 Junta real
Distsncia real entre OS extremos adjacentes de dois componentes da construgso.
2.26 Ajuete modular
Medida que relaciona a medida de projeto corn a medida modular.
2.27 DetaZhe
Desenho indicative, partial ou total, das medi das e formas de componentes da cons
truss0 e pode canter ou nao indlca@es relativas a sua uni%.
4 C6pia impressa pelo Sistema CENWIN NBR 5731/1982
2.28 Detalhe modutar
Detalhe referido ao reticulado espacial modular de referkcla, projetado de acor
do corn ele e corn as caracteristicas tknicas de cada componente da construgso.
2.29 AZtwvt modular de piso a pi80
Distzncia modular entre OS niveis de piso terminado de dois pavimentos conseci
ti vos.
2.30 Altura modular de compartimento
Distkcia modular entre OS niveis acabados do piso e do teto, num mesmo comparti
men to.
2.3 1 Altura modular estrutura'l
Distsncia modular entre o nivel superior de uma laje e o nrvel inferior da laje
imediatamente superior.
2.32 fm.4~ m0dd~ de tet0-pi80
Di s tsncia que separa doi s pavimentos consecutivos correspondendo & di ferenga el
tre a altura de piso e a do compartimento.
2.33 Teto-pi80
Espago que separa o teto de urn pavimento do piso do pavlmento consecutive.
2.34 vii0 modular
Vso cuja medida de projeto 6 igual a sua medlda mpdular mals seu ajuste modular
correspondente.
2.35 Fechamento modular
Fechamento cuja medida de projeto mals o ajuste modular correspondente e’ Igual s
medida modular do via.
2.36 Pained modular vertical
Paine1 cujas medidas s’io modulares e que 6 utllizado para construir divisoes ver
ticais internas, externas e i nterno-externas.
2.37 Equipamento para complemento da habita&
Todo e qualquer equipamento destinado i complementar a habitag”ao, corn pelo menos
uma funslao especif i ca.
P.ex. : Tanque.
IMPRESSA NA ABNT - RIO DE JANEIRO
