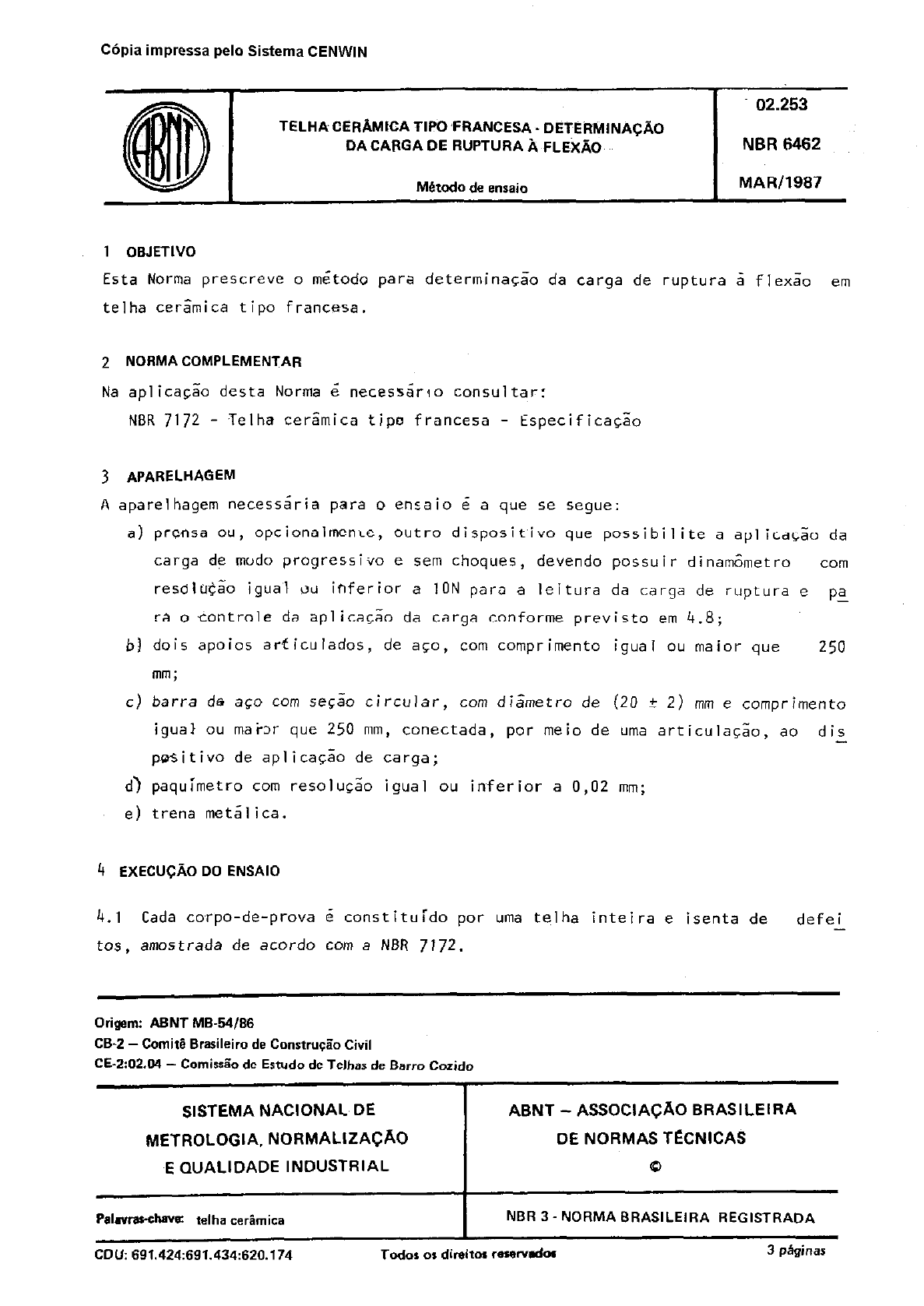

C6pia impressa pelo Sistema CENWIN
TELHAGERAMICATIPO~FRANCESA- DETERMINACAO
DA CARGA DE RUPTURA A~FLEXAo
M&do de ensaio
OZ.253
NBR 6462
MAR11987
1 OBJETIVO
Esta Norma prescreve o metodo para determinagao da carga de ruptura 2 flex& em
telha cera^mica tipo francesa.
2 NORMA COMPLEMENTAR
Na aplicasao desta Norma 6 necessar~o consultar:
NBR 7172 - Telha cersmica tipo francesa - Especifica&o
3 APARELHAGEM
A aparelhagem necessaria para o ensaio 6 a que se segue:
a) pwnsa ou, opcionalrnenx, outro disposit~ivo que possibilite a aplica& da
carga de mvdo progressive e sem choques, devendo possuir dinamometro corn
resoio& igua’l w ihferior a 10N para a leitura da carga de ruptura e pa -
rd o sontrole da aplicaGao da carga conforme previsto em 4.8;
b) dois apoios articulados, de aso, corn comprimento igual ou maior que 7.50
mm;
c) barra de ago corn se5ao circular, corn dia^metro de (20 f 2) mm e comprimento
iqua> ou mai3r que 250 mm, conectada, por meio de uma articula&, ao dis
pcsitivo de aplicagk de carga;
d) paquimetro corn resolucao igual ou inferior a 0,02 mm;
e) trena metalica.
4 EXECUCiiO DO ENSAIO
4.1 Cada corpo-de-prova 6 constituido por uma telha inteira e isenta de defei -
tos, amostrada de acordo corn a NBR 7172.
Origem: ABNT MB&l/86
CB-2 - Cornit Bmsileiro de Constru~Zo Civil
CE-2:OZ.W - Comissk de Estudo de Telhas de Barre Cozido
SISTEMA NACIONAL, DE ABNT - ASSOCIACAO BRASILEIRA
METROLOGIA. NORMALIZACAO DE NORMAS Tl%NlCAS
E QIJALIDADE INDUSTRIAL 8
Palmr~~hav~ telha ceremica NBR 3 NORMA BRASILEIRA REGISTRADA
COU: 691.424:691.434:620.174 Todor 01 dir&m resenda 3 p6ginar
C6pia impressa pelo Sistema CENWIN
2 NBR 6462/1987
4.2 Moldar no corpo-de-prova trgs toxins de argamassa de cimento e areia ou de
gesso, corn dime&es de aproximadamente 30 mm de largura, 240 mm de comprimento
e 30 mm de altura, corn o objetivo de transferir a telha carga linearmente distri -
buida. Urn dos toxins deve ser executado na parte em que a telha, na cobertura,
se apoia sobre a ripa, e outro na parte em que ela se apoia sobre a telha inferi -
or; o terceiro coxim deve ser executado na face oposta da telha, a meia distzn -
cia dos dois primeiros.
4.3 As superficies dos toxins em contato corn OS apoios articulados devem consti
tuir urn Gnico plano horizontal; a superficie superior do coxim intermediario de -
ve ser paralela ao plano dos apoios.
4.4 Apes endurecimento dos toxins, OS corpos-de-prova devem ser numerados e i -
met-sos em agua potivel durante 24 h.
4.5 Medir, corn aproximaGao de 2 mm, a dista^ncia entre OS eixos longitudinais
dos toxins extremes da telha; o respective valor, expresso em mm, 6 adotado coma
vii0 livre teorico.
4.6 Apoiar OS toxins extremes da telha sobre OS apoios articulados mencionados
em 3.2.
4.7 Colocar sobre o coxim intermediario a barra de aGo mencionada em 3.3; a
transmissao de carga 6 feita atraves do element0 de articulasao, centralizado
conforme ilustrado na Figura.
4.8 Aplicar a carga progressivamente e sem golpes, corn velocidade de carregamen -
to da ordem de 50N/s, at6 a ruptura do corpo-de-prova.
4.9 Ap& a ruptura do corpo-de-prova, medir a espessura da telha, em diversos
pontos da sesao fraturada, registrando a espessura minima.
,articuloc&
t!F
barmdeaco
/-cowim\
apoio orticulad
FIGURA - Esquema do dispositivo para aplieagk de carga
C6pia impressa pelo Sistema CENWIN
NBR 6462/1987 3
5 RESULTADOS
0 documento tknico contend0 OS resultados do ensaio deve consignar o tipo da te
Iha ensaiada, o valor da carga de ruptura, 0 vii0 livre teorico entre 0s apoios e
a espessura minima da telha ensaiada.
