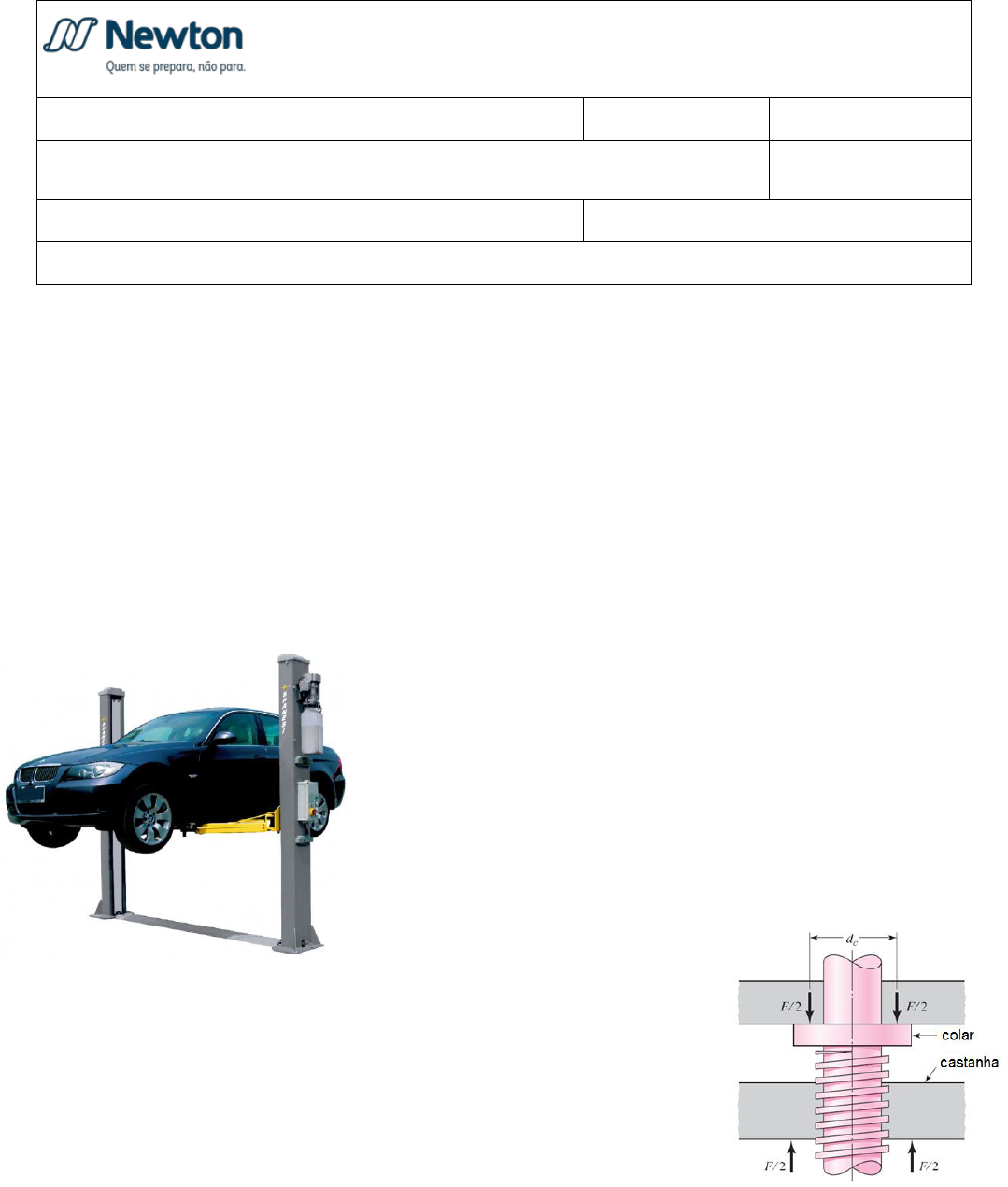

CURSO DE ENGENHARIA MECÂNICA Campus Buritis DISCIPLINA: ELEMENTOS DE MÁQUINAS II PERÍODO: 8o TURNO: NOITE ATIVIDADE: LISTA DE EXERCÍCIOS 4 Parafusos de Potência e Trens de Engrenagens VALOR: 5 pts PROFESSOR: LUIZ BRANT DATA DE ENTREGA: 26/06/2018 NOME: RA: Exercício 01 – Sobre parafusos de potência é correto afirmar: I – Convertem movimento rotativo em deslocamento linear. II – Parafusos de potência com esferas recirculantes transmitem movimento com alta eficiência. III – A vantagem de se utilizar um parafuso com 2 ou mais entradas é a de se conseguir avanço mais rápido. IV – Dentre os perfis de rosca mais utilizados para parafusos de potência estão: rosca quadrada, rosca trapezoidal e rosca redonda. a) Apenas I é verdadeira b) Apenas I e III são verdadeiras c) Apenas I, III e IV são verdadeiras d) Todas são verdadeiras e) Todas são falsas Exercício 02 – O elevador de carros de uma oficina mecânica, mostrado na imagem ao lado, é formado por duas colunas, cada qual contendo um parafuso de potência de rosca quadrada, com diâmetro médio dm = 30mm e um passo de 4mm com duas entradas. A extremidade superior dos parafusos possui um colar com diâmetro dc = 40 mm, conforme ilustrado abaixo. Assumindo que todos os atritos envolvidos no sistema tenham coeficiente f = 0,08 e que o carro a ser consertado tenha uma massa m = 1.305 kg, determine: a) O torque requerido sobre cada parafuso para levantar o veículo. b) O torque requerido sobre cada parafuso para baixar o veículo. c) A eficiência total do parafuso. d) Pergunta-se: O sistema é autobloqueante? Por quê? Exercício 03 – O chamado macaco, dispositivo utilizado para levantar o veículo no momento da troca de pneus, funciona por meio de um parafuso de potência. Este dispositivo foi projeto estruturalmente para suportar cargas de até 2 toneladas. Sabendo que o diâmetro médio dm do parafuso de rosca quadrada é de 10mm com um passo de 2mm e assumindo um coeficiente de atrito f = 0,08, determine: a) O torque Ts sobre o parafuso, necessário para levantar o veículo na condição máxima de carga. b) A eficiência e do parafuso. Exercício 04 – Com relação às afirmativas a seguir sobre engrenagens e seus tipos, marque a opção correta: I - A função de um par de engrenagens pode ser apenas alterar o sentido do movimento. II - É impossível transformar movimento de rotação em movimento de translação utilizando para tanto, um par de engrenagens. III - Engrenagens de dentes retos são comumente utilizadas em aplicações de altas rotações. IV - Engrenagens sem fim são comumente utilizadas quando são necessárias grandes reduções. a) Apenas I é verdadeira b) Apenas I e III são verdadeiras c) Apenas III e IV são verdadeiras d) Apenas I e IV são verdadeiras e) Apenas II e IV são verdadeiras Exercício 05 – Assumindo a engrenagem 1 como motora, determine as relações de transmissão de velocidades (RT) dos trens de engrenagem a seguir, a velocidade e o torque de saída (onde z é o número de dentes de cada engrenagem). Indique no desenho, o sentido de rotação da última engrenagem movida: a) z1 = 18; z2 = 114 motora = 4000 rpm Tmotora = 50 N.m b) z1 = 35; z2 = 72; z3 = 24; z4 = 40; z5 = 18; z6 = 38 motora = 5500 rpm Tmotora = 250 N.m Exercício 06 – Determine a velocidade e o sentido de rotação da engrenagem G no trem de engrenagem mostrado. O número após a letra que denomina cada engrenagem corresponde ao número de dentes. Considere que as engrenagens B e C estão no mesmo eixo, da mesma forma que as engrenagens D e E. Exercício 07 – Com relação às engrenagens e seus tipos, responda verdadeiro (V) ou falso (F): ( ) A razão entre o número de dentes nas rodas é diretamente proporcional à razão de torque e inversamente proporcional à razão das velocidades de rotação. ( ) A função de um par de engrenagem pode ser apenas alterar a direção do movimento. ( ) É impossível transformar movimento de rotação em movimento de translação, utilizando para tanto, um par de engrenagens. ( ) Engrenagens de dentes retos são comumente utilizadas em aplicações de altas rotações. ( ) É impossível utilizar engrenagens de dentes retos em montagens com eixos perpendiculares entre si. ( ) A desvantagem das engrenagens helicoidais é o alto ruído provocado durante sua operação. ( ) É possível utilizar engrenagens helicoidais em montagens com eixos perpendiculares entre si. ( ) Engrenagens sem fim são comumente utilizadas quando são necessárias grandes reduções. Exercício 08 – Assumindo a engrenagem A como motora, determine a relação de transmissão de velocidade (RT), a velocidade de rotação e o torque de saída da engrenagem F, no trem de engrenagem a seguir. A primeira imagem mostra uma vista de cima do trem enquanto a segunda imagem mostra uma vista de frente do mesmo trem. O número à frente da letra de cada engrenagem representa o número de dentes da mesma. Assuma a velocidade de rotação da engrenagem A, nA = 900 rpm com um torque de TA = 300 N.m. Indique no desenho, o sentido de rotação da engrenagem F: Exercício 09 – Com base nos dados fornecidos, determine a relação de transmissão (R.T.), a velocidade e o torque de saída para os seguintes trens de engrenagem simples. a) dmotora = 200 mm dmovida = 250 mm entrada = 1.000 rpm Tentrada = 400 N.m b) Zmotora = 45 Zmovida = 30 entrada = 2.000 rpm Tentrada = 150 N.m Exercício 10 – No trem de engrenagens ao lado, a engrenagem motora A tem módulo 2,5 mm e a engrenagem C tem módulo de 2 mm. Determinar o número de dentes em cada engrenagem se a razão de transmissão é 1/6 aproximadamente. O número de dentes em cada engrenagem é para ser um mínimo, mas não menos do que 20. Exercício 11 – Determine a velocidade angular absoluta de saída da engrenagem anelar. Dados: Engrenagem Solar Z2=62 dentes (Engrenagem Externa) Engrenagem Planetária Z3=10 dentes (Engrenagem Externa) Engrenagem Anelar Z4=96 dentes (Engrenagem Interna) Entrada pelo braço 200 rpm, sentido horário Entrada pela engrenagem Solar 500 rpm, sentido horário Exercício 12 – Determine a velocidade angular absoluta de saída da engrenagem anelar do exercício anterior se: a) O braço for fixo b) A engrenagem solar for fixa Exercício 13 – Determine a velocidade angular absoluta de saída da engrenagem anelar (6). Dados: Engrenagem Solar (2) Z2=30 dentes (Engrenagem Externa) Engrenagem Planetária (3) Z3=25 dentes (Engrenagem Externa) Engrenagem Planetária (4) Z4=45 dentes (Engrenagem Externa) Engrenagem Planetária (5) Z5=25 dentes (Engrenagem Externa) Engrenagem Anelar (6) Z6=150 dentes (Engrenagem Interna) Entrada pelo braço 50 rpm, sentido horário Entrada pela engrenagem Solar 500 rpm, sentido horário Gabarito: Q.01 – d Q.02 – a) 26,18 N.m; b) 9,78 N.m; c) 31%; d) Sim, pois o sinal positivo do resultado indica que deve ser aplicado um torque para que ocorra a descida da massa suspensa. Q.03 – a) 14,17 N.m; b) 44% Q.04 – d Q.05 – a) RT = 0,158, saida = 631,58 rpm, Tsaida = 316,67 N.m, Sentido: Anti Horário b) RT = 0,138, saida = 759,87 rpm, Tsaida = 1.809,52 N.m, Sentido: Anti Horário Q.06 – G = 237,40 rpm, Sentido: Horário Q.07 – V, V, F, F, F, F, V, V Q.08 – RT = 0,15, F = 135 rpm, TF = 2.000 N.m, Sentido: Horário Q.09 – a) RT = 0,8, saida = 800 rpm, Tsaida = 500 N.m b) RT = 1,5, saida = 3.000 rpm, Tsaida = 100 N.m Q.10 – ZA = 20, ZB = 100, ZC = 68, ZD = 82 Q.11 – anelar = - 6,25 rpm Q.12 – a) anelar = 322,92 rpm, b) anelar = - 329,17 rpm Q.13 – anelar = - 100 rpm
