Prof. Sergio M. P. Velloso Filho DATA DE ENTREGA: 18/06/2018 - 10 PONTOS 1

Deseja-se projetar o estaqueamento de uma obra de um galpão industrial onde os pilares principais

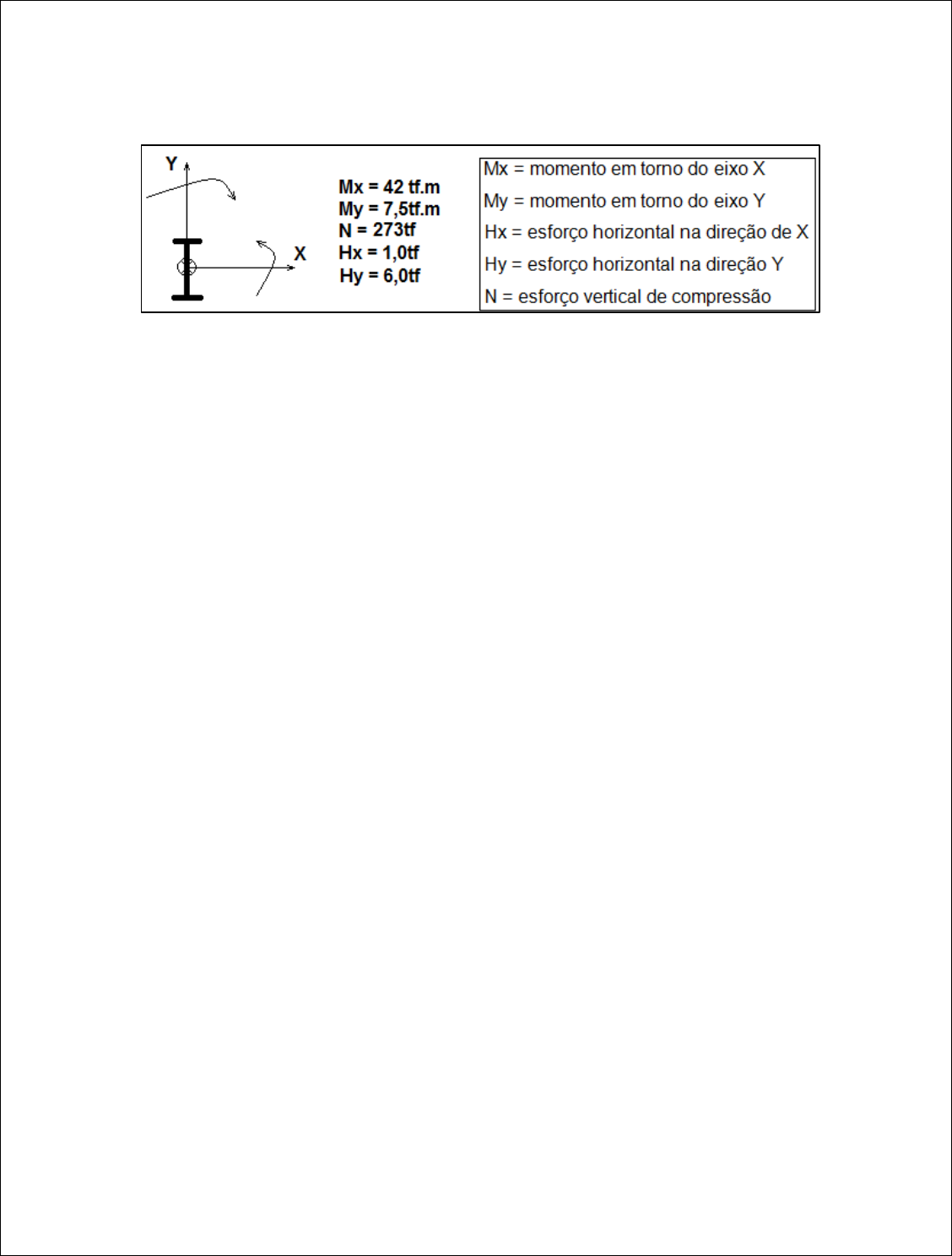

apresentam o seguinte carregamento permanente fornecido pelo calculista estrutural no pé do pilar:

O calculista da estrutura recomendou adotar uma altura do bloco de coroamento de 1,20m para efeito de
transformação das cargas horizontais em momentos no fundo do bloco e considerar um acréscimo de 5% no
valor das cargas verticais de maneira a se compensar o peso próprio do bloco.
Ensaios geotécnicos acusaram a ocorrência de nível d’água superficial e camada de baixa capacidade de
carga nos primeiros metros do subsolo local. O especialista geotécnico contratado para a obra indicou,
através de relatório técnico, a execução de estacas tipo hélice contínua monitorada com as seguintes
especificações:
- estacas pré-moldadas de concreto de diâmetro de 50cm com profundidades estimadas de 16,0m.
Para as propriedades do solo local e o dimensionamento estrutural previsto para as estacas o
especialista recomendou adotar um mínimo de três estacas por pilar de maneira a se evitar
deformações laterais excessivas das bases de fundação;
- recomendou adotar um espaçamento mínimo de 2,5 diâmetros das estacas entre eixos de estacas;
- recomendou adotar como carga nominal estrutural das estacas o valor máximo de 98tf.
No mesmo relatório técnico o especialista indicou a capacidade de carga das estacas para a profundidade
prevista de 16,0m baseado na formulação semi-empírica de Decourt-Quaresma (método de cálculo de
capacidade de carga) ressaltando que o fator de segurança mínimo do método e da Norma Brasileira de
Fundações para obtenção da carga admissível é de 2,0 e do método de 1,3 para atrito lateral e 4 para
ponta:
- Carga de ruptura por atrito lateral: 150tf
- Carga de ruptura de ponta: 40tf
- Capacidade de carga das estacas: 190tf.
Baseado nos dados apresentados pede-se:
a) calcular o número de estacas sob o bloco de coroamento;
b) calcular a carga na estaca mais comprimida e na estaca menos carregada;
c) desenhar a locação das estacas.
