Disciplina: Análise Estrutural I
Professor: Paulo Vitor C. Nogueira da Gama
Lista 5 – PTV

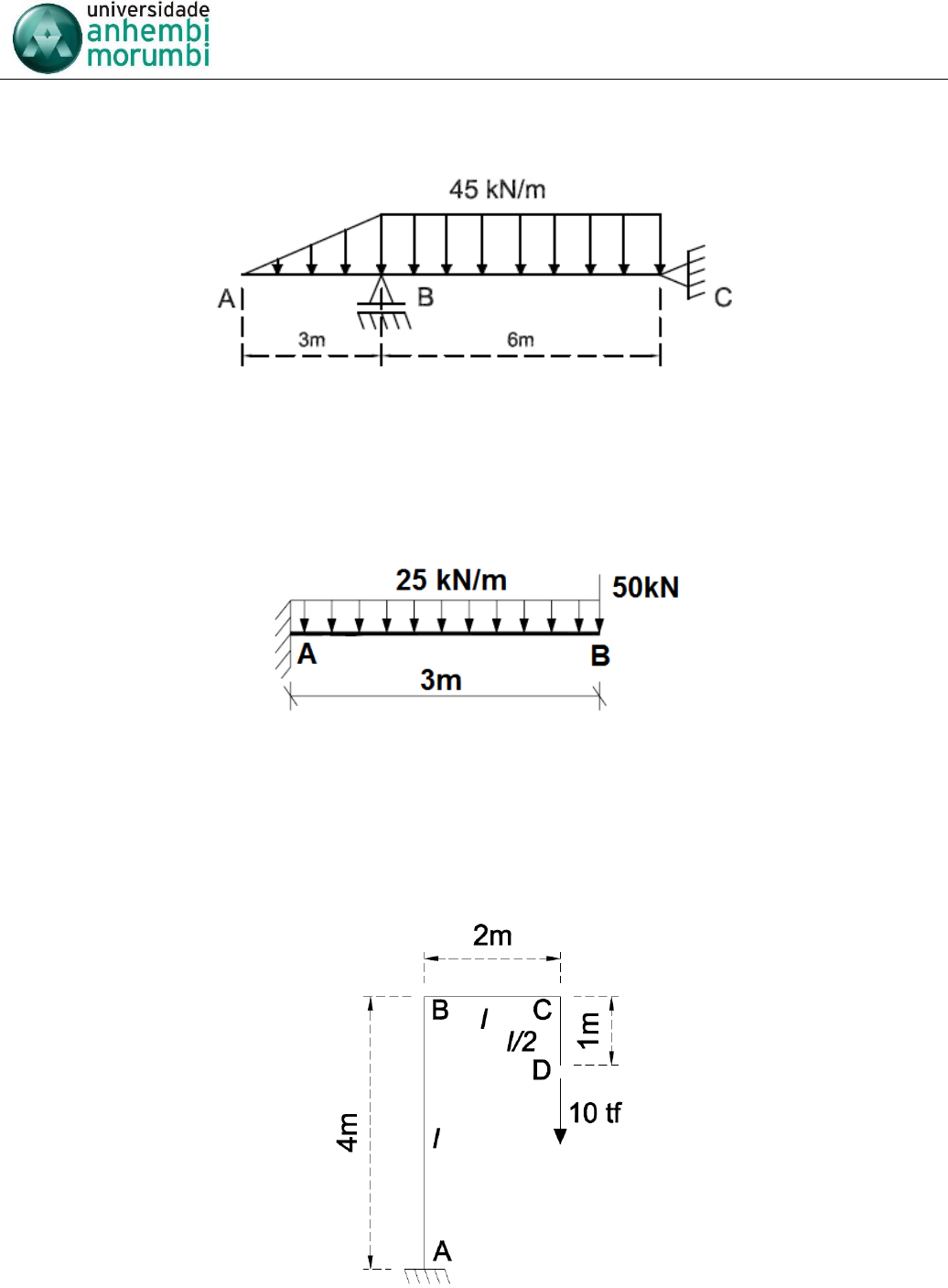

EXERCÍCIO 1: Calcular o deslocamento vertical do ponto A utilizando as integrais. Dados: I = 175,8 . 10-6m4
e E = 200GPa.



Resposta: VA = 19,6mm (para cima)



EXERCÍCIO 2: Calcular o deslocamento vertical e a rotação do ponto B utilizando as tabelas, sendo EI =
2.105 kNm2 constante.



Resposta: VB = 3,5mm (para baixo) B = 1,7.10-3 rad (horário)

EXERCÍCIO 3: Calcular o deslocamento vertical e horizontal em D utilizando as tabelas, sendo:
Dados:
I = 5.10-4m4
IAB = IBC = I
ICD = I/2
E = 2100tf/cm2


Resposta: FD = 1,78cm (para baixo) HD = 0,57cm (para direita)
 Disciplina: Análise Estrutural I
Professor: Paulo Vitor C. Nogueira da Gama
Lista 5 – PTV

EXERCÍCIO 4: Calcular o deslocamento vertical do ponto F utilizando as tabelas. Dados: EI = 1000tfm2.


Resposta: F = 0,4mm (para cima)


EXERCÍCIO 5: Calcular o deslocamento vertical do ponto E e a rotação do ponto B utilizando as tabelas.
Dados: EI = 1000tfm2.



Resposta: E = 1,38mm (para baixo) B = 0,00288 rad (horário)


EXERCÍCIO 6: Determinar o deslocamento vertical do ponto C da treliça.
Dados:
A = 400.10-6m2
E = 200.106kN/m2


Resposta: VC = 12,1mm (para baixo)
 Disciplina: Análise Estrutural I
Professor: Paulo Vitor C. Nogueira da Gama
Lista 5 – PTV

EXERCÍCIO 7: Determinar o deslocamento horizontal do ponto C e a rotação do elemento BC da treliça.
Dados:
A = 300.10-6m2
E = 210.106kN/m2



Resposta: HC = 4,5mm (para esquerda) BC = 1,1.10-3 rad (horário)


 �̅�
