UFSC - DEPARTAMENTO DE ENGENHARIA CIVIL
ECV2505 – MECÂNICA DOS SÓLIDOS II
Treinamento Especial 10: 1 dia, 1 exercício.
Este treinamento visa à aplicação, de forma sistemática, dos conhecimentos obtidos em
aulas teóricas da disciplina ECV2505-Mecânica dos sólidos II. Os alunos deverão, no
mínimo, resolver diariamente um exercício proposto.
As questões a seguir devem ser resolvidas seguindo o roteiro a seguir:
1. estudar previamente a teoria sobre o tema;
2. copiar o enunciado do problema na folha de resposta das questões;
3. identificar aquilo que é solicitado na questão;
4. identificar as informações fornecidas na questão (desenho e/ou enunciado);
5. identificar os elementos da geometria e do carregamento da estrutura;
6. aplicar o teorema de Castigliano para o que é solicitado;
7. calcular os esforços internos e aplicar na equação.
Exercícios mínimos: Métodos de energia – Teorema de Castigliano

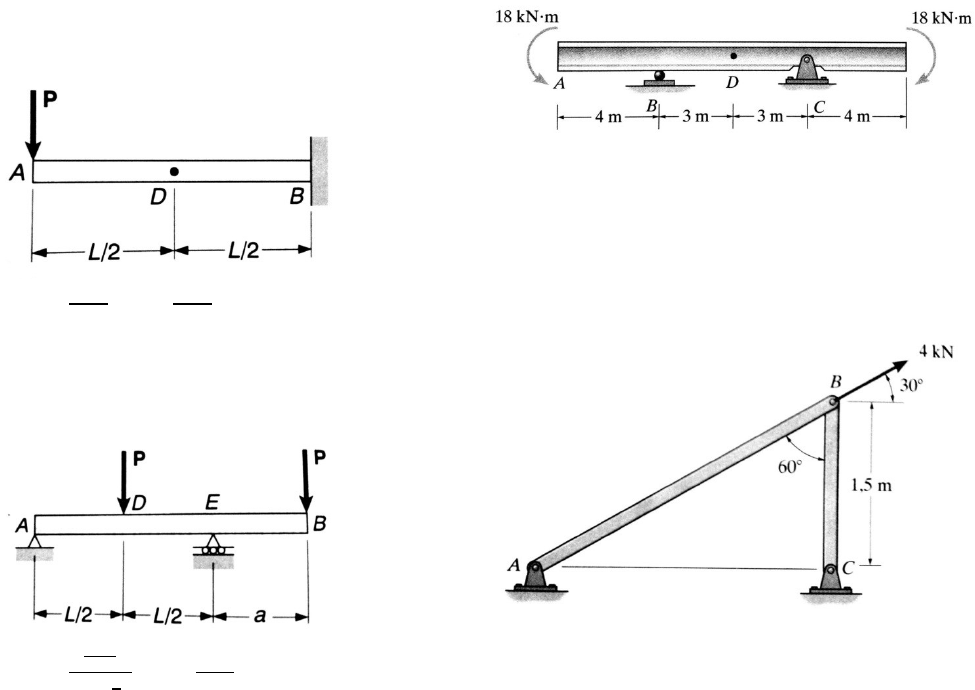

1. (Beer e Johnston, Problemas 10.106 e 10.108)
Para a viga prismática mostrada, determinar: (a)
deflexão no ponto D; (b) declividade no ponto D.

Respostas: (a) ↓; (b) .

2. (Beer e Johnston, Problemas 10.110 e 10.112)
Para a viga prismática mostrada, determinar: (a)
deflexão no ponto D; (b) declividade no ponto D.

Respostas: (a) ↓; (b) .

3. (Hibbeler, Problemas 14.101, 14.102 e 14.103)
A viga de aço A-36 tem momento de inércia I = 125
× 106 mm4. Determine: (a) o deslocamento em D;
(b) a inclinação em A; (c) a inclinação da viga em
B.

Respostas: (a) ΔD = 3,24 mm; (b) θA = 0,289°; (c)
θB = 0,124°.

4. (Hibbeler, Problema 14.71) Determine o
deslocamento horizontal da articulação B na
armação de dois elementos. Cada elemento de aço
A-36 tem área de seção transversal de 1250 mm2.

Resposta: (ΔB)h = 0,0554 mm →

5. (Beer e Johnston, Problema 10.121) Para a
treliça e o carregamento mostrado, determinar a
deflexão horizontal e vertical do nó C.
UFSC - DEPARTAMENTO DE ENGENHARIA CIVIL
ECV2505 – MECÂNICA DOS SÓLIDOS II

Respostas: (a) 0; (b)
,
 ↓.

6. (Beer e Johnston, Problema 10.124) Cada um
dos membros da treliça mostrada é feita de
alumínio e tem a área da seção transversal indicada.
Usando E = 70 GPa, determinar a deflexão
horizontal do nó C.

Resposta: 1,906 mm →

7. (Hibbeler, Problemas 14.78 e 14.79) Cada
elemento de aço A-36 tem área de seção transversal
de 2800 mm2. Eaço = 200 GPa. Determinar: (a)
deslocamento vertical no ponto B; (b)
deslocamento vertical no ponto E.

Respostas: (a) (ΔB)v = 0,3616 mm ↓; (b) (ΔB)v =
0,2813 mm ↓;

8. (Beer e Johnston, Problema 10.128) Três barras,
todas com a mesma rigidez flexional EI, são
soldadas para formar a estrutura ABCD. Para o
carregamento mostrado, determinar: (a) a deflexão
do ponto D; (b) o ângulo, em relação à vertical,
formando pela estrutura, no ponto D.

Respostas: (a) →; (b) ↓.

9. (Hibbeler, Problemas 14.110 e 14.111) A barra
ABC tem seção transversal retangular de 300 mm
por 100 mm. A haste acoplada DB tem diâmetro de
20 mm. Se ambos os elementos forem feitos de aço
A-36. Considere somente o efeito da flexão em
ABC e da força axial em DB. Determinar: (a) o
deslocamento vertical no ponto C provocado pela
carga; (b) a inclinação em A provocada pela carga.

Respostas: (a) ΔC = 17,9 mm ↓; (b) θA = 0,991 × 10-
3 rad

10. (Hibbeler, Problema 14.114) A estrutura em L
é composta por dois segmentos, cada um com
comprimento L e a rigidez à flexão EI. Se for
submetida à carga distribuída uniforme, determine
o deslocamento vertical do ponto B.

Resposta: ΔBv =

11. (Hibbeler, Problema 14.115) Determine o
deslocamento horizontal do ponto C. EI é
UFSC - DEPARTAMENTO DE ENGENHARIA CIVIL
ECV2505 – MECÂNICA DOS SÓLIDOS II
constante. Há um apoio fixo em A. Considere
somente o efeito da flexão.

Resposta: ΔC =
,
∙ 𝑚 ←

Bibliografia

1. BEER, F. P. e JOHNSTON Jr., E. R. (1995)
Resistência dos materiais. 3ª ed. São Paulo:
McGraw-Hill do Brasil.
2. HIBBELER, R. C. (2010) Resistência dos
materiais. 7ª ed. São Paulo: Prentice Hall.
