Prof. Luiz Sanches 1
Mecânica dos Sólidos I
Lista de Exercícios 5

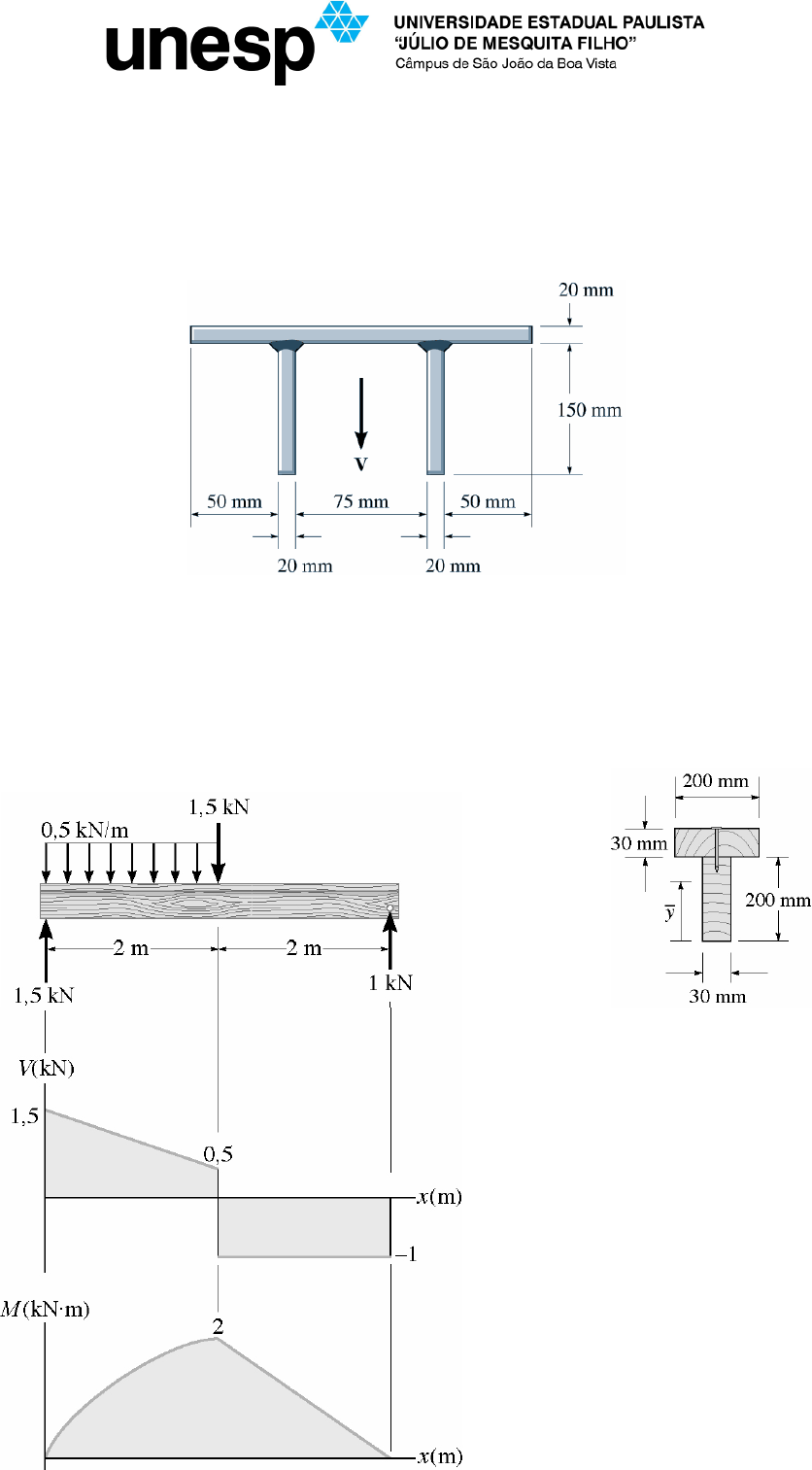

E1 (Hibbeler): A viga em duplo T mostrada na figura é fabricada pela união de três
placas através de solda. Considerando que a solda resiste a uma tensão cisalhante
τadm = 90 MPa, determine a força cisalhante máxima Vy que pode ser aplicada a viga.


E2 (Hibbeler): A viga T mostrada na figura é constituída de duas tábuas com 200 mm ×
30 mm. Se a tensão de flexão admissível σadm = 12 MPa e a tensão cisalhante
admissível τadm = 0,8 MPa, determine se a viga pode suportar com segurança o
carregamento mostrado. Especifique também o espaçamento máximo entre os pregos,
necessários para manter as tábuas unidas, se cada prego pode resistir com segurança
uma força cisalhante de 1,5 kN.


y


Prof. Luiz Sanches 2

E3 (Hibbeler): A viga apoiada mostrada na figura é construída a partir de duas tábuas.
Determine a tensão cisalhante máxima na cola (ponto D) que deverá manter as tábuas
unidas ao longo do vão da viga. Os apoios em B e C exercem apenas reações verticais
sobre a viga.


E4 (Hibbeler): Uma viga de aço com as dimensões mostradas na figura, está sujeita a
uma força de cisalhamento Vy = 80 kN. Determine a distribuição da tensão de
cisalhamento ao longo da seção transversal da viga.


E5 (Hibbeler): A viga caixão de paredes finas da figura está sujeita a um cisalhamento
de 10 kN. Determine a variação do fluxo de cisalhamento em toda a seção transversal.



1 cm
3 cm
3 cm
1 cm
1 cm 2 cm 2 cm
1 cm
10 kN
E

E
E


Prof. Luiz Sanches 3


E6 (Hibbeler): O bloco retangular de peso desprezível mostrado na figura está sujeito à
uma força vertical de 40 kN aplicada em seu canto. Determine a distribuição da tensão
normal que age sobre uma seção que passa pelo plano ABCD.
