Estado sólido

Prévia do material em texto

Química de Polímeros
Profa. Dra. Carla Dalmolin
carla.dalmolin@udesc.br



Polímeros no Estado Sólido



O Estado Sólido
Sólidos Cristalinos:
Possuem um arranjo ordenado de
átomos/moléculas, formando um
retículo
Sólidos Amorfos:
Átomos/moléculas estão
desordenados
 A estrutura do estado sólido em polímeros consiste no
modo como as cadeias estão empacotadas. Este pode
ser desordenado, formando a fase amorfa, ou ordenado,
regular e repetitivo, definindo a fase cristalina.
O Estado Sólido nos Polímeros
Cadeias poliméricas Estado Amorfo
Estado Cristalino
O Estado Amorfo
Os polímeros amorfos não possuem ordem nas cadeias.
 As moléculas encontram-se enroladas e entrelaçadas.
 Ex.: Borrachas
 Normalmente são moles e possíveis de esticar até em 10 vezes seu
comprimento original
O Estado Amorfo
 No estado sólido, as cadeias assumem dimensões correspondentes à
condição 
 No estado fundido, as cadeias longas formam pontos de embaraçamento
que restrigem o escoamento
 Mm: Tamanho mínimo necessário para formação de pontos de
embaraçamento
 Depende da flexibilidade da cadeia
 Mc: tamanho molecular entre os pontos de embaraçamento
 Mc ~ 2Mm
Como as cadeias se movem, se estão
presas pelo embaraçamento?
 Modelo da reptação
 As cadeias se deslocam como
cobras, dentro de um tubo
imaginário
Propriedades dos Polímeros Amorfos
 Polímeros Amorfos: comportamento similar a outros sistemas
amorfos
 Estado fundido: líquidos de alta viscosidade
 Estado sólido: semelhante aos vidros
 Isotrópicos: propriedades independem da direção em que são
medidas
 Transparência a luz visível

 Poli(metacrilato de metila) - PMMA
 Poliestireno - PS
Transição de Fase nos Polímeros
Amorfos
Materiais não poliméricos
 Polímeros totalmente amorfos
 Temperatura de Transição Vítrea (Tg)
Estado Vítreo
Tf Teb
Estado Borrachoso
Tg
Estado Elástico Borrachoso
 “Borrachas”
 Cadeias muito longas e altamente flexíveis
 Cadeias ligadas entre si, formando um retículo tridimensional



 Comportamento único
 Deformação instantânea sob tensão
 Recuperação instantânea com a retirada da tensão
 Completo retorno às dimensões originais

Cadeias grandes tem a capacidade de se ajustar às deformações apenas
com mudanças na sua conformação.

A associação das cadeias num retículo torna possível a recuperação da
conformação original
O Estado Semicristalino
 Segmentos da molécula conseguem empacotar-se de forma
regular e suficiente para formar uma zona altamente
ordenada
 Esta região ordenada chamamos de cristal e possui propriedades
muito diferentes daquelas da região amorfa

O Estado Semicristalino
 Não existe um polímero totalmente cristalino
 Existem regiões ordenadas, chamadas de “cristalitos” ou “regiões
cristalinas”
 Os cristalitos são menores que os cristais normais, contem mais
imperfeições e estão interconectados com as regiões amorfas
 A cristalização depende da estrutura química:
estereoregularidade
 Cadeias lineares
 Ramificações ou grupos laterais pequenos, dispostos
simetricamente ao longo da cadeia
 Fortes ligações secundárias (intermoleculares)

Propriedades dos Polímeros
Semicristalinos
 Comportamento híbrido de vidros e cristais
 Menos quebradiços, mais duros, menos permeáveis e menos
solúveis
 Anisotropia: propriedades dependem da direção em que são
medidas
 A presença de inclusões muito pequenas, ou de cristalitos, torna o
material semitransparente, pois essas partículas atuam espalhando
a luz

 Polietileno de alta densidade - PEAD
 Poliésteres
 Poliamidas
Transições de Fase nos Polímeros
Semicristalinos
Estado Amorfo
Estado Cristalino
Estado Vítreo Estado Borrachoso
Estado Cristalino Fundido
Morfologia de Polímeros
Semicristalinos
Modelo da miscela franjada
 Os cristalitos são constituídos por segmentos moleculares
de diferentes cadeias, alinhados paralelamente.
 Uma mesma cadeia pode participar de vários cristalitos
 Impossibilidade de polímero 100% cristalino
 Polímeros com baixo grau de cristalinidade

Morfologia de Polímeros
Semicristalinos
 Modelo das cadeias dobradas, lamelas ou cristal único
 1950: Obtenção de monocristais poliméricos – não previsto pelo modelo
da miscela franjada
 Cadeias dobradas sobre si mesmas dentro do cristal
 Os monocristais são observados como placas finas, chamadas lamelas
 Polímeros com alto grau de cristalinidade
Morfologia de Polímeros
Semicristalinos
Estruturas Cristalinas Macroscópicas
 Cristais formados a partir do fundido
 Polímeros cristalinos de importância tecnológica

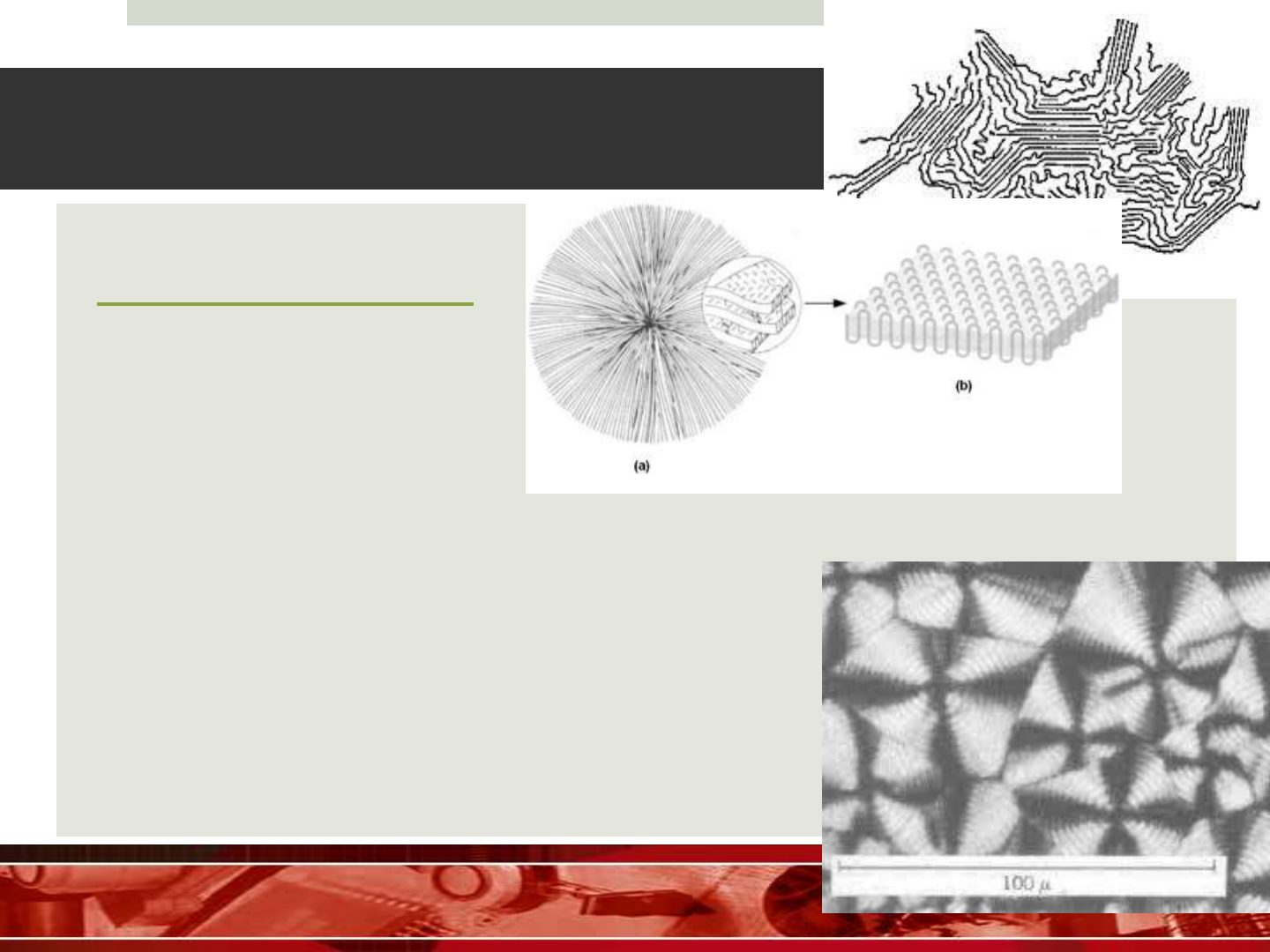

 Estrutura esferulítica
 Quando um polímero cristalizavel é resfriado abaixo da sua
temperatura de fusão, formam-se núcleos cristalinos que
iniciam o crescimento de cristais
 As cadeias se dobram, formando lamelas
 As lamelas se ramificam em um crescimento esférico
 Esferulitos em crescimento se tocam, perdendo a forma esférica e
formando poliedros
Formação dos Esferulitos

Formação de Esferulitos
Estrutura Shish-Kebab
 Ocorre em polímeros cristalizados a partir de soluções diluídas, sob
agitação e em temperaturas próximas à Tm
 Cilindro central formado de cadeias estendidas, tendo em alguns
pontos crescimentos laterais de lamelas
Shish-kebab (árabe): espeto com pedaços de carne para churrasco
Ligações Interlamelares
 Algumas cadeias poliméricas podem participar do crescimento de
mais de uma lamela
 Nos pontos entre as lamelas, estas cadeias estão estendidas
 Moléculas de amarração
 Núcleos de crescimento de fibrilas
 Conferem resistência mecânica aos polímeros semicristalinos

Grau de Cristalização
 Fração do material em estruturas cristalinas no polímero
semicristalino
 Depende do tipo de polímero e do processo utilizado para a sua
conformação
 Considera a existência de uma fase cristalina, uma fase amorfa e
uma zona de transição entre as fases
 A localização desta zona de transição é determinada
experimentalmente, e varia de acordo com a técnica utilizada
 Medida através da variação de uma propriedade sensível a
variações no conteúdo cristalino
ac PPP )1(  
Valor parcial da
parte amorfa
Valor parcial da
parte cristalina Grau de Cristalinidade
Volume Específico
 Relação entre o volume ocupado por uma determinada massa do
material (inverso da densidade)
 Cadeias cristalinas são mais empacotadas que as cadeias amorfas
 Volume específico é dependente do grau de cristalinidade do polímero
 Densidade do polímero também é dependente do grau de cristalinidade

)(
)(
ca
ac
ca
a
VV
VV










 V = volume específico da amostra;  = densidade da amostra
 O volume específico da fase amorfa (Va) é medido experimentalmente
com a produção de amostras amorfas
 O volume específico da fase cristalina (Vc) é calculado conhecendo-se
os parâmetros de rede da célula unitária do polímero

Entalpia
 Eltalpia de fusão: calor envolvido para a fusão da parte cristalina de
um polímero semicristalino
 Medida através de Calorimetria Diferencial Exploratória (DSC)
 Mede-se a área do pico de fusão da amostra
 O grau de cristalinidade é determinado a partir da normalização com a
entalpia de fusão da fase cristalina
0H
H
HH
HH
ca
a






 H = variaçãoda entalpia de fusão da amostra
 H0 = variação de entalpia de fusão da fase cristalina
Fatores que Alteram a Cristalinidade
 Fatores estruturais: relacionados com a estrutura química
 Linearidade da cadeia
 Taticidade
 Grupo Lateral
 Configuração em torno de duplas ligações
 Polaridade
 Rigidez/Flexibilidade da cadeia principal
 Copolimerização
 Fatores externos:
 Presença de impurezas ou aditivos
 Segunda fase
