2o. Teste Resistência dos Materiais - 22/09/2016
Engenharia de Minas

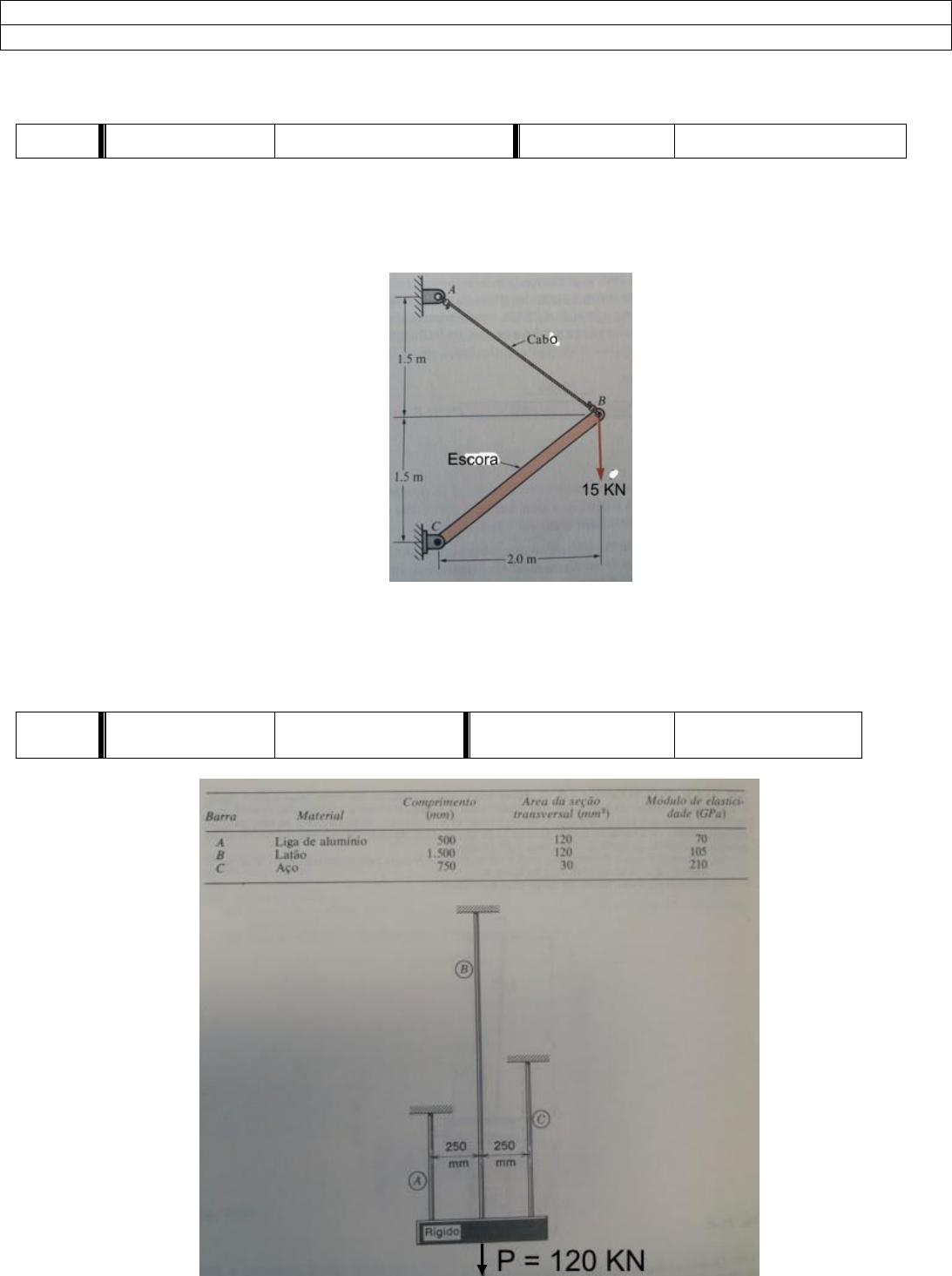

1a. Questão: O cabo de aço AB e a escora BC do sistema estrutural ABC (vide figura) suportam uma
carga vertical de 15 KN. Considerando um coeficiente de segurança para o sistema estrutural,  = 2.4,
pede-se:
Dados Cabo AB (Aço) e = 250 MPa (Tr./C.) Escora BC e = 120 MPa (Tr./C.)
a) Dimensionar o cabo e a escora considerando ambos com seções circulares
b) A deformação específica do cabo se este sofrer um alongamento de 1.3 mm
c) A deformação específica da escora se esta sofrer um encurtamento de 0.62 mm


2ª. Questão: Os dados das barras A, B e C da figura estão nas tabelas abaixo.
Se a temperatura da barra C de aço diminuir de 60
o
C e a carga P = 120 kN, indicada na figura for aplicada, determinar:
a) o angulo de inclinação final da barra rígida com a horizontal
b) o coeficiente de segurança da estrutura 
 Dados Barra C (Aço)
=12 x10
-6
/
o
C
e = 240 MPa (Tr./C.)

Barra A (Alumínio)
Barra C (Latão)
e = 255 MPa (Tr./C.)
e = 70 MPa (Tr./C.)





2o. Teste Resistência dos Materiais - 28/04/2016
Engenharia de Minas
1a. Questão: A barra rígida CBAD é sustentada por um apoio articulado fixo em A, por um cabo de aço em B, e por um bloco
curto de alumínio em D conforme figura. Se a barra rígida for submetida à carga vertical mostrada, determinar:
a) O coeficiente de segurança do conjunto.
b) A rotação da barra rígida em torno do apoio A
Dados
Cabo de aço BC e = 250 MPa (Tr./C.)
Aaço = 22,5 mm
2
Eaço=200 GPa
Bloco de Alumínio e = 255 MPa (Tr./C.)
Aal. = 40 mm
2

Eal. = 70 GPa

2ª. Questão: A barra rígida ACE encontra-se na horizontal quando o conjunto de barras da figura estiver descarregado. O
conjunto consiste de duas barras AB e CD de alumínio e uma barra de aço EF. Considerando o peso da barra rígida
ACE e um acréscimo de temperatura da barra EF de aço de 60
o
C, determinar:
c) o peso máximo admissível (uniformemente distribuído, da barra rígida ACE
d) o angulo de inclinação da barra rígida ACE com a horizontal quando o seu peso for 1,0 KN/m
e) a representação esquemática do deslocamento compatível da barra ACE para 1,0 KN/m

Dados
coef. Segurança)
Barra EF (Aço) e = 250 MPa (Tr./C.
Aaço = 80 mm
2

Barras AB e CD
(Alumínio)
e = 255 MPa (Tr./C.)
Aal. = 140 mm
2
=12 x10
-6
/
o
C Eaço=200 GPa Eal. = 70 GPa









2o. Teste Fundamento de Mecânica dos Sólidos
 Engenharia de Controle & Automação- 07/04/2016
1a. Questão: O poste rígido é sustentado por um apoio articulado fixo e por um arame de ancoragem de
aço A-36. Se o diâmetro do cabo for 12 mm e a carga P = 15 KN determinar:
1. O alongamento do cabo.
2. Coeficiente de segurança da estrutura .



2a. Questão: A barra rígida AB, inicialmente na horizontal, é sustentada por três barras de alumínio AG,
CD e EF de diâmetro 30 mm, modulo de elasticidade E = 70 GPa e coeficiente de dilatação 24x10-6/oC.
Se a temperatura inicial do conjunto é de 20 oC, determinar:

a) A folga “s” necessária para a barra AB fechar o contato em B, para acionar algum tipo de
equipamento, quando a temperatura da barra EF for de 120 oC.
b) A inclinação da barra rígida AB quando a temperatura da barra EF for de T = 120 oC.
c) A representação esquemática da posição final da barra AB pós-deslocamento (no item b)
d) O coeficiente de segurança do conjunto (e = 255Mpa – Tensão Escoamento na Tr./Compr.)




2o. Teste de Resistência dos Materiais – Engenharia de Minas- 18/09/2014
Dados do Aço
EC = 200GPa; e = 250 MPa (Tr./C.)
B
G
s
s
A
300 mm
2o. Teste Resistência dos Materiais - 22/10/2015
Engenharia de Minas
1a. Questão: A barra rígida BC é suportada pelo apoio articulado fixo e por um arame AB de aço A-36 como mostra a
figura. Considerando que o arame tem um diâmetro de 5.0 mm e que uma carga distribuída  = 3.6 KN/m atua na
barra rígida BC, determinar:
a) o alongamento do arame. ( l = ?)
b) o deslocamento vertical do ponto B da barra BC
Dados: E =200 GPa;  = 3.6 KN/m
2ª. Questão: A barra rígida ACE encontra-se na horizontal quando o conjunto de barras da figura estiver
descarregado. O conjunto consiste de duas barras AB e CD de alumínio e uma barra de aço EF. As barras de alumínio
tem a área da seção transversal Aal. = 140 mm
2 e a área da seção transversal da barra de aço é Aaço = 80 mm
2. Se a
temperatura da barra EF de aço sofrer um acréscimo de 60oC e carga indicada na figura for aplicada, determinar:
a) o angulo de inclinação final da barra rígida com a horizontal
b) o coeficiente de segurança da estrutura 

 Dados Barra EF (Aço) e = 250 MPa (Tr./C.
Aaço = 80 mm
2

Barras AB e CD
(Alumínio)
e = 255 MPa (Tr./C.)
Aal. = 140 mm
2
=12 x10
-6
/
o
C Eaço=200 GPa x
C Eal. = 70 GPa






2o. Teste de Resistência dos Materiais – Engenharia de Minas- 23/04/2015

1ª. Questão: A viga rígida AB está apoiada em dois postes curtos mostrados na figura. O
poste AC é feito de aço e tem diâmetro de 20 mm, BD é feito de alumínio e tem diâmetro de 40
mm. Após a aplicação da carga indicada determine:
3. O deslocamento do ponto F em AB.
4. As tensões nas barras de aço e de alumínio
5. Coeficiente de segurança da estrutura 








2a. Questão: A barra rígida AB, inicialmente na vertical, está presa a um apoio articulado fixo
A e é sustentada por duas barras de alumínio CD e EF de diâmetro 25 mm, modulo de
elasticidade E = 70 GPa e coeficiente de dilatação 24x10-6/oC. Se a temperature inicial do
conjunto é 20 oC, determinar:
e) O deslocamento do ponto B quando a temperatura for de T = 160 oC.
f) A inclinação da barra rígida AB para esta temperatura.





2


Dados do Alumínio
EAl = 70 GPa; e = 255 MPa (Tr./C.)
Dados do Aço
EC = 200GPa; e = 340 MPa (Tr./C.)

1ª. Questão: O tubo rígido é sustentado por um pino em C e um cabo de ancoragem AB de
aço. Se o diâmetro do cabo for 5 mm determinar:
6. O seu alongamento quando a carga P = 2 kN.
7. Coeficiente de segurança da estrutura para carga P = 2 kN.
8. A carga P necessária para deslocar a extremidade B de 3,5 mm para a direita





2ª. Questão: A barra rígida indicada encontra-se na horizontal quando o conjunto de barras da
figura estiver descarregado. O conjunto consiste de duas barras AB e CD de alumínio e uma
barra de aço EF. As barras de alumínio tem a área da seção transversal Aal. = 140 mm
2 e a área
da seção transversal da barra de aço é Aaço = 80 mm
2. Se a temperatura da barra EF de aço
sofrer um acréscimo de 60oC e carga indicada na figura for aplicada, determinar:
f) o angulo de inclinação final da barra rígida com a horizontal
g) o coeficiente de segurança da estrutura 


Dados
Barra EF (Aço) e = 250 MPa (Tr./C.
Aaço = 80 mm
2
Barras AB e CD
(Alumínio)
e = 255 MPa (Tr./C.)
Aal. = 140 mm
2
=12 x10-6/oC Eaço=200 GPa 
C Eal. = 70 GPa



Dados do Aço
EC = 200GPa; e = 250 MPa (Tr./C.)
3 m
2 m 1 m
1 m
2,5 m Aço
2ª. Teste de Resistência dos Materiais – Engenharia de Minas- 03/04/2014

1ª. Questão: Um sensor térmico é composto de dois segmentos de haste circular de diâmetro 30 mm, um de
alumínio e o outro de cobre, engastados às paredes rígidas conforme figura. A folga entre as hastes é de 0.2 mm
quando a temperatura é T1 =15
o
C. Admitindo que não ocorra flexãoou flambagem, determinar:
a) a temperatura final necessária para eliminar a folga
b) a força axial em cada haste quando a temperatura atingir o valor T2 =150
o
C
c) a tensão nas hastes quando a temperatura atingir os 150
o
C
d) o novo comprimento da haste de alumínio na temperatura de 150
o
C








2ª. Questão: A barra rígida indicada encontra-se na horizontal quando o conjunto de barras da figura estiver
descarregada a uma temperatura T1 = 20
o
C. O conjunto consiste de duas barras AB e EF de alumínio e uma barra
de aço CD. As barras de alumínio tem a área da seção transversal A1 = 140 mm
2
e a área da seção transversal da
barra de aço é A2 = 80 mm
2
. Se a temperatura da barra de aço CD reduzir para T2 = (-60
 o
C), juntamente com a
aplicação da força indicada na figura, determinar:
h) o angulo de inclinação final da barra rígida com a horizontal
i) o coeficiente de segurança da estrutura 

Dados Barra CD (Aço)
T2 = (-60
o
C)
e = 300 MPa
A2 = 80 mm
2

Barras AB e EF
(Alumínio)
e = 350 MPa
A1 = 140 mm
2
=12 x10
-6
/
o
C E2=240 GPa E1=110 GPa



Dados do Alumínio

C EAl = 70 GPa; e = 255 MPa
Dados do Cobre
C EC = 126 GPa; e = 340 MPa

2
o
. Teste de Resistência dos Materiais – Engenharia de Minas
01/10/2013

1a. Questão: A viga rígida está pendurada na posição horizontal por dois tirantes AB e CD de aço A-36.
Se a tensão de escoamento do aço for e = 230 MPa e o coeficiente de segurança for  = 2, determine os
diâmetros dos tirantes dAB = ? e dCD = ? para que a barra rígida permaneça na horizontal após a
aplicação da carga distribuída w. Dados: x = 1,2 m; w = 50KN/m




2a. Questão: A barra rígida AB, inicialmente na vertical, está presa a um apoio articulado fixo A e é
sustentada por duas barras de alumínio CD e EF de diâmetro 25 mm, modulo de elasticidade E = 70 GPa
e coeficiente de dilatação 24x10-6/oC. Se a temperature inicial do conjunto é 20 oC, determinar:
g) A temperatura final do conjunto para a barra AB fechar o contato em B se a folga é s = 2mm.
h) A inclinação da barra rígida AB quando a temperature for de T = 159
oC




s
2ª. Teste de Resistência dos Materiais – Engenharia de Minas - 28/04/2011

1ª. Questão: O sistema articulado é composto por três elementos de aço A-36 conectados por
pinos. Cada elemento tem área de seção transversal de 500 mm2. Determinar o coeficiente de
segurança do conjunto se o sistema sofrer um acréscimo de temperatura de 50oC.
Dados
do AÇO
A = 10
3
 mm
2
 E=200 GPa
e=250 MPa(Tensão Escoam. Tração/Compressão)

















 Questão: A barra rígida AC é articulada nas extremidades A, B e C das barras AF, BD e CE.
Considerando que o peso da barra rígida ABC é desprezível e que conjunto de barras sofre
um acréscimo de temperatura de 40oC calcular :
a) a tensão normal em cada uma destas barras AF, BD e CE.
b) o coeficiente de segurança do conjunto.

Dados: e = 2400 kg/cm
2
 Barras AF e CE
(cobre)
e = 850 kg/cm
2
 Barra BD(aço) S = 10cm
2
S = 10cm
2
 E=2.1x10
6
kg/cm
2
 E=1.2x10
6
kg/cm
2

 =11.4 x10-6/oC =16.7 x10-6/oC



















1m
D
1.5m
E
B C A
1.5m
F
 Barra Rígida
2m 3m
1,5m 1,5m
3m
2m
1 mm
A
PAREDE
RÍGIDA
B
folga
2ª. Teste de Resistência dos Materiais – Engenharia de Minas - 03/05/2011

1ª. Questão: O sistema articulado é composto por três barras de aço A-36 conectadas por
pinos. Cada barra tem área de seção transversal de 750 mm2. Considere um acréscimo de
temperatura de 50oC na barra AB para determinar:
a) O deslocamento fA do ponto A
b) o coeficiente de segurança do conjunto
c)
Dados
do AÇO
E=200 GPa; =11.4 x10-6/oC
e=300 MPa(Tensão Escoam. Tração/Compressão)

















2a. Questão: A barra rígida ABC é articulada nas extremidades A e C das barras AF e CE de
cobre e na extremidade B da barra BD de aço. Considerando o peso de 50t da barra rígida
ABC calcular :
a) a tensão normal em cada uma das barras AF, BD e CE.
b) o coeficiente de segurança do conjunto.
Dados: e = 2400 kg/cm
2
 Barras AF e CE
(cobre)
e = 850 kg/cm
2
 Barra BD(aço) S = 20cm
2
S = 20cm
2
 E=2.1x10
6
kg/cm
2
 E=1.2x10
6
kg/cm
2






















1 mm
1m
D
1.5m
E
B C A
1.5m
F
 Barra Rígida
2m 3m
1,5m 1,5m
A
B
PAREDE
RÍGIDA
3m
2m
2ª. Teste de Resistência dos Materiais – Engenharia de Minas- 08/11/2012

1ª. Questão: A viga rígida CB é sustentada por um apoio articulado fixo em C e por um cabo de ancoragem AB
de aço. Se o cabo tem diâmetro de 5mm, determinar :
a) Quanto ele alonga quando o carregamento distribuído w = 1,5 kN/m indicado na figura for
aplicado na viga CB.
b) O carregamento w necessário para deslocar a extremidade B 18 mm na vertical para baixo.
 Dados: E = 200 GPa;

2ª. Questão: A barra rígida indicada encontra-se na horizontal quando o conjunto de barras da figura estiver a uma
temperatura T1 = 20
o
C. O conjunto consiste de duas barras AB e CD de bronze, com módulo de elasticidade E1 e uma barra
de aço EF com módulo de elasticidade E2 e coeficiente de dilatação  . Todas as barras tem a mesma área da seção
transversal A = 100 mm
2
. Se a temperatura da barra de aço EF aumenta para T2 determinar:
j) o angulo de inclinação da barra rígida com a horizontal
k) o coeficiente de segurança da estrutura 

Dados Barra EF (Aço –A36)
T1 = 20
o
C ; T2 = 100
o
C
e = 250 MPa
 E2=240 GPa
Barras AB e CD
(Bronze C86100)
e = 350 MPa
 E1=110 GPa

Dados Gerais: d = 1,5 m; L = 2
m
=12 x10
-6
/
o
C


Barra
Rígida
2
o
. Testede Resistência dos Materiais – Engenharia de Minas
25/04/2013
1a. Questão: As três barras de aço mostradas na Figura estão conectadas por pinos a um
elemento rígido ACE. Cada uma das barras AB e EF tem área de seção transversal de 50 mm2,
e a barra CD tem área de seção transversal de 25 mm2. Se a carga aplicada ao elemento for 15
kN, determine:
a) a força desenvolvida em cada barra e as respectivas tensões.
b) o coeficiente de segurança do conjunto
c) o ângulo de rotação da barra rígida ACE

Dados: E=200 GPa; e=250 MPa(T. Escoam. na Tr/C)

2a. Questão: A chave elétrica fecha quando as hastes de ligação CD e AB se aquecem, o
que provoca a translação e a rotação do braço rigido BDE até fechar o contato em F. A
posição original de BDE é vertical e a temperatura é 20oC. Se AB for feita de bronze
C86100 ( = 17 10-6/oC) e CD, de alummio 6061-T6 ( = 24 10-6/oC). determine:
a) a temperatura para a chave fechar (sem esforço), se o espaço exigido entre os contatos é
de s =1.0mm .
b) a inclinação do braço rígido quando a temperatura alcançar 117oC.



2ª. Prova de Resistência dos Materiais – Engenharia de Minas
06/05/2010 – Prova Extra

1a. Questão: A barra rígida ABC é articulada nas extremidades A, B e C das barras BD (de aço), AF e CE(de
cobre). Considere a carga P indicada e um acréscimo de temperatura de 50
o
C do conjunto para determinar o
coeficiente de segurança do conjunto.

Dados: Barras EC e AF S = 20cm
2
Barra BD(aço) S = 20cm
2
 (cobre)E=1.2x10
6
kg/cm
2
 E=2.1x10
6
kg/cm
2


-6
/
o
C
 e = 2000kg/cm
2
 (T. Escoam. na Tr/C) e=3000kg/cm
2
(T. Escoam. na Tr/C)




















1.5m
B
D
F
C
A
 Barra Rígida
P= 20000 kgf
2 m
2
m
2 m
E
1m
 2ª. Teste de Resistência dos Materiais – Engenharia de Minas
22/04/2010
1ª. Questão: (Problema 4.16) O sistema articulado é composto por três elementos de aço A-36 conectados por
pinos. Cada elemento tem área de seção transversal de 500 mm
2
. Se uma força vertical P = 250 KN for aplicada
na extremidade B do elemento AB, determine o deslocamento vertical do ponto B.




















2a. Questão: A barra rígida ABC é articulada nas extremidades A, B e C das barras BD (de aço), AF e CE(de
cobre). Considere a carga P = 200KN indicada e uma redução de temperatura de 50
o
C na barra AF de cobre para
determinar o coeficiente de segurança do conjunto.
Dados: Barras EC e AF A = 2x10
3
 mm
2
Barra BD(aço) A = 10
3
 mm
2
 (cobre) E=100 GPa E=200 GPa
 =23 x10
-6
/
o
C
 e = 70 MPa (T. Escoam. na Tr/C) e=250 MPa(T. Escoam. na Tr/C)























B
A
3m
2m
1,5m 1,5m
P = 200
KN
2 m
1 m
1 m 2 m
E F
D
C B
A
P = 250 KN

2ª. Teste de Resistência dos Materiais – Engenharia de Minas
16/04/2009

1a. Questão: A barra DBA é rígida e é originalmente mantida na posição
horizontal pelo arame de aço BE. Quando o peso W é aplicado no arame
de aço CD, a extremidade D sofre um deslocamento vertical de 0,025 pol.
Os arames de aço tem área da seção transversal de 0,002 pol2 e módulo
de elasticidade Ea = 29x10
3ksi. Determinar:
a) As deformações específicas nos arames CD (CD) e BE (BE)
b) O peso W

Dicas: 1 pé = 12 pol; 1ksi = 1Klb/pol2 ;  = L/L;  = EF/A

2a. Questão: Determinar o máximo acréscimo de temperatura (t) que a estrutura
de aço abaixo pode sofrer.
Dados: e = 2400 Kg/cm² (tensão de escoamento); S1 = 5 cm² ; S2 = 3 cm² ;
E = 2,1x106 Kg/cm²; coeficiente de segurança









2º. Teste de Resistência dos Materiais – Engenharia de Minas
25/09/2008 17 Pontos



1a. Questão: A barra rígida ABC é articulada nas extremidades A, B e C
das barras BD ( de aço), AF e CE(de cobre). Considere a carga P = 150KN
indicada e um acréscimo de temperatura de 50oC na barra CE de cobre
para determinar o coeficiente de segurança do conjunto.



Dados: Barras EC e AF S = 2x103 mm2 Barra BD(aço) S = 103 mm2
 (cobre) E=100 GPa E=200 GPa
 =23 x10-6/oC
 e = 70 MPa (T. Escoam. na Tr/C) e=250 MPa(T. Escoam. na Tr/C)






2 m
1 m 1 m
P = 150 KN
1 m
1 m
E F
D
C B
A
2ª. Teste de Resistência dos Materiais – Engenharia de Minas
10/04/2008

1a. Questão: A barra rígida AB inicialmente horizontal é suportada pelo apoio articulado fixo A e por duas barras
de alumínio CD e EF, de diâmetro de 1 pol. Se o módulo de elasticidade do alumínio for Eal = 10(10
3
)ksi e a
tensão de escoamento for e= 60ksi determinar o deslocamento da extremidade B e o coeficiente de segurança
do conjunto quando a força de 2kip for aplicada e o conjunto sofrer um acréscimo de temperatura de 50
o
C:




______________________________________________________________________
2a. Questão: Determinar o coeficiente de segurança da estrutura de aço abaixo.
Dados: e = 2000 Kg/cm² (tensão de escoamento); S1 = 5 cm² ; S2 = 3 cm² ;
E = 2,1x10
6
 Kg/cm²





5 tf
2ª. Prova de Fundamentos de Mecânica dos Sólidos – Engenharia de Controle & Automação - 17/05/2007
2a. Questão: A barra rígida AC é articulada em A e nas extremidades B e C das barras BD e CE. Considerando
que o peso da barra rígida AC é desprezível e que conjunto de barras sofre um acréscimo de temperatura de
40
o
C calcular :

a) a tensão normal em cada uma destas barras
b) o coeficiente de segurança do conjunto.

Dados: e = 2400 kg/cm
2
 e = 850 kg/cm
2
 Barra BD(aço) S = 10cm
2
Barra CE(cobre) S = 10cm
2
 E=1.2x10
6
kg/cm
2
 E=2.1x10
6
kg/cm
2

 a=16.7 x10
-6
/
o
C a=11.4 x10
-6
/
o
C



















______________________________________________________
2a. Questão: A barra rígida ABC é articulada nas extremidades A, B e C das barras BD ( de aço), AF e CE(de
cobre). Considere a carga P indicada e um acréscimo de temperatura de 50
o
C na barra de aço para determinar o
coeficiente de segurança do conjunto.
Dados: Barras EC e AF S = 20cm
2
Barra BD(aço) S = 20cm
2
 (cobre) E=1.2x10
6
kg/cm
2
 E=2.1x10
6
kg/cm
2

 =11.4 x10
-6
/
o
C
 e = 2000kg/cm
2
 (T. Escoam. na Tr/C) e=3000kg/cm
2
(T. Escoam. na Tr/C)

























1.5m
2m
3 m
Pmax= 16580 kgf
B
D
C
A
 Barra Rígida
F
E
1m
B
3m
E
A
C Barra Rígida
1.5m
1m
2m
D
Questões de 2
os
. Testes de Resistência dos Materiais – Engenharia de Minas
________________________________________________________________________________________________


1a. Questão: A barra rígida AC é articulada em A e nas extremidades B e C das barras BD e CE. Considere
aplicados na estrutura, uma diminuição de temperatura de 50
o
C do conjunto de barras e o peso P da barra rígida
AC. Determinar coeficiente de segurança da estrutura.
Dados: Barras CE e BD (cobre)
P = 100 t
E = 1.2x10
6
kg/cm
2
 = 16.7 x10
-6
/
o
C D = 16 cm (Diâmetro barra de cobre)
 e = 2000 kg/cm
2
(Tração/Compressão)




















______________________________________________________________________________
2a. Questão: Determinar o coeficiente de segurança da estrutura de aço abaixo.
Dados: e = 2400 Kg/cm² (tensão de escoamento); S1 = 5 cm² ; S2 = 3 cm² ;
E = 2,1x10
6
 Kg/cm²




10t
1m 1m 2 m
E
1m
D
2m
C
B
A
P
 Barra Rígida
Questões de 2os. Testes de Resistência dos Materiais – 09/11/2006
Engenharia de Minas
1ª.Questão: Determinar o coeficiente de segurança () da estrutura abaixo considerando a barra rígida AD
articulada em A e nas extremidades B e C das barras EB de aço e FC de cobre. Após a aplicação da carga de
30kN na extremidade D da barra rígida, o conjunto sofreu uma diminuição de temperatura de 50
o
C.
AÇO e250N/mm
2
 COBRE e700N/mm
2

E=2.1x10
5
N/mm
2
= 12x10
-6
/
o
C E=1.2x10
5
N/mm
2
 = 16.5x10
-6
/
o
C

___________________________________________
1a. Questão: A barra rígida AC é articulada em A e nas extremidades B e C das barras BD e CE. Considere
aplicados na estrutura, um acréscimo de temperatura de 50
o
C do conjunto de barras e o peso P da barra rígida
AC. Determinar coeficiente de segurança da estrutura.
Dados: Barras CE e BD (cobre)
P = 100 t
E = 1.2x10
6
kg/cm
2
 = 16.7 x10
-6
/
o
C D = 16 cm (Diâmetro barra de cobre)
 e = 2000 kg/cm
2
(Tração/Compressão)
















____________________________________________________________________________________________
1a. Questão: Determinar o coeficiente de segurança da estrutura de aço abaixo.
Dados: e = 2400 Kg/cm² (tensão de escoamento); S1 = 5 cm² ; S2 = 3 cm²;
E = 2,1x10
6
 Kg/cm²

________________________________________________________________________________________________

3m 2m 1m
B D C A
F
E
30kN
2.5m
2m
Aa = 3 cm
2
Ac = 2 cm
2
Aço

Cobre

Barra Rígida

5t
1m
C
B
A
E
1m
D
1m 1m 2 m
P
 Barra Rígida
