Ribeirão Preto - SP
MECÂNICA DOS SOLOS

LISTA DE EXERCÍCIOS SUGERIDOS
Tensões nos Solos

Prof. Felipe de Campos Loch

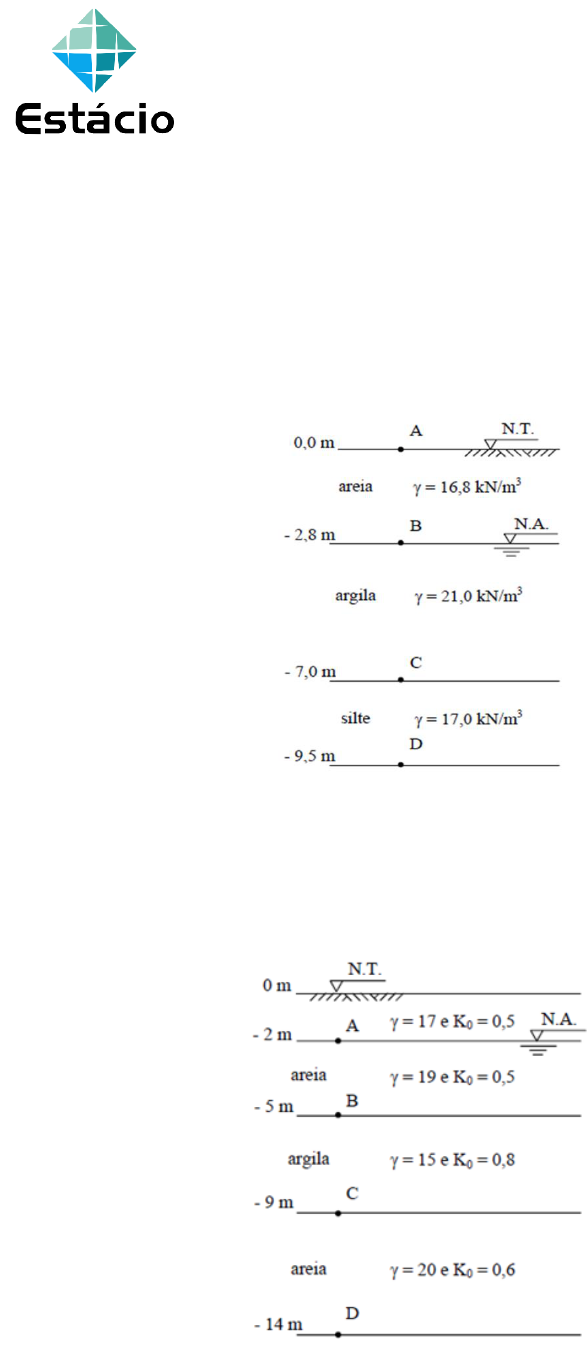

1) Para o perfil geotécnico ilustrado, calcule a poro-pressão (µ), a tensão efetiva (σ’) e a
tensão total (σTotal) para cada ponto identificado. Trace o diagrama dessas tensões em
função da profundidade. (OBS.: γ água = 10 kN/m³)

2) Para o perfil geotécnico ilustrado, calcule a tensão efetiva (σ’) vertical e horizontal
para cada ponto identificado. Trace o diagrama dessas tensões em função da
profundidade. (OBS.: γ água = 10 kN/m³)


3) Para o perfil geotécnico ilustrado, calcule a a tensão efetiva (σ’) vertical e horizontal
para cada ponto identificado. Trace o diagrama dessas tensões em função da
profundidade. (OBS.: γ água = 10 kN/m³)



4) Para o perfil geotécnico ilustrado, calcule a poro-pressão (µ), a tensão efetiva (σ’) e a
tensão total (σTotal) na base de cada camada de solo. Trace o diagrama dessas tensões
em função da profundidade. (OBS.: γ água = 9,81 kN/m³)




5) Para o aterro mostrado no perfil abaixo. Determine o aumento da tensão sob o aterro
no ponto A. O peso específico do aterro é 17,5 kN/m³. Ponto A esta no centro do aterro.


6) A figura mostra duas cargas aplicadas ao longo de linhas horizontais. Determine o
acréscimo de tensões para o ponto A.

7) Considere uma carga pontual de Q = 5kN e calcule o σz , utilizando a solução de
Boussinesq (1885), para as profundidades de 0, 2, 4, 6, 10 e 20m. Considerando x = 3,0
m e y = 4,0 m.

8) Considere um perfil geotécnico com uma camada de 9,0m de profundidade, da cota
+1,0 m até -8,0 m. Foi construída uma fundação direta quadrada (2,0 x 2,0) m², apoiada
na cota -1,0 m. A fundação aplica uma carga de 40 kN/m². A massa específica do solo
dessa camada é 1,80 g/cm³. Avaliar o acréscimo de tensões provocadas na cota – 6,0 m,
na vertical que passa pelo centro do carregamento.

9) Considere um perfil geotécnico com uma camada de 9,0m de profundidade, da cota
+1,0 m até -8,0 m. Foi construída uma fundação direta circular com diâmetro de 2,0 m,
apoiada na cota -1,0 m. A fundação aplica uma carga de 40 kN/m². A massa específica
do solo dessa camada é 1,80 g/cm³. Avaliar o acréscimo de tensões provocadas na cota
– 6,0 m, na vertical que passa pelo centro do carregamento.

10) Pretende-se construir, no perfil apresentado na figura, um aterro extenso e um galpão
industrial com 100 m de comprimento.
a. Determine as tensões efetivas no maciço de solo antes da construção;
b. Determine as tensões efetivas finais, nos pontos indicados, após a construção.

11) Determine o aumento da tensão sob o aterro no ponto A. O peso específico do aterro é
18 kN/m³.


12) Determinar as tensões totais, efetivas e as pressões neutras no perfil, para as
seguintes condições:
a. atualmente (superfície do terreno na profundidade 0 m);
b. após construção de um aterro até a cota 2,0 m;
c. calcular o acréscimo de tensões provocado por um carregamento circular de
40 kN/m2 (ϕ = 2,0m) apoiado à profundidade 1 m. Os acréscimos devem ser
calculados no meio de cada uma das camadas na vertical que passa pelo
centro do carregamento circular.

13) No terreno, cujo perfil é mostrado na figura abaixo, serão construídas as torres A e B.
Determinar os diagramas de tensões totais, efetivas e de pressões neutras antes da
construção das torres e o acréscimo de tensões gerado pelas edificações nas
profundidades 2, 4 e 6 m, nas verticais passando por A e B.


14) A área circular da figura recebe um carregamento uniformemente distribuído. Dado o
carregamento q = 300 kN/m² e usando o gráfico de Newmark (I=0,005), determine o
acréscimo de tensão vertical no ponto A.









15) Foi aplicado um carregamento de q = 1500 kN no perfil abaixo. Determine a tensão
efetiva vertical inicial e final.










16) Calcular o acréscimo de tensão vertical no ponto A em uma profundidade de 5,0 m. Foi
aplicado um carregamento uniforme de 540 kPa em uma placa de 4,0 x 10,0 m.


17) Determine o aumento da tensão sob o aterro no ponto A. O peso específico do aterro
é 19 kN/m³. Ponto A esta no centro do aterro.


18) Determine o acréscimo de tensões verticais no ponto M, pelo gráfico de Newmark
(I=0,005), a uma profundidade de 3,0 m para a placa (a) e a 2,0 m de profundidade para
a placa (b).
