MÓDULO 2 SISTEMA DE COORDENADAS

Prévia do material em texto

26/09/2018 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 1/7

2 Sistema de Coordenadas
2.1 Cartesianas Geocêntricas
A Superfície de referência para as Coordenadas Cartesianas é o Elipsóide. As
Projeções X, Y e Z possuem origem no centro do Datum. Este sistema de
coordenadas é o sistema de origem para os cálculos geodésicos. O plano X,Y
coincide com o Equador. O eixo Z coincide com o eixo da Terra. O eixo X passa no
meridiano de Greenwich.

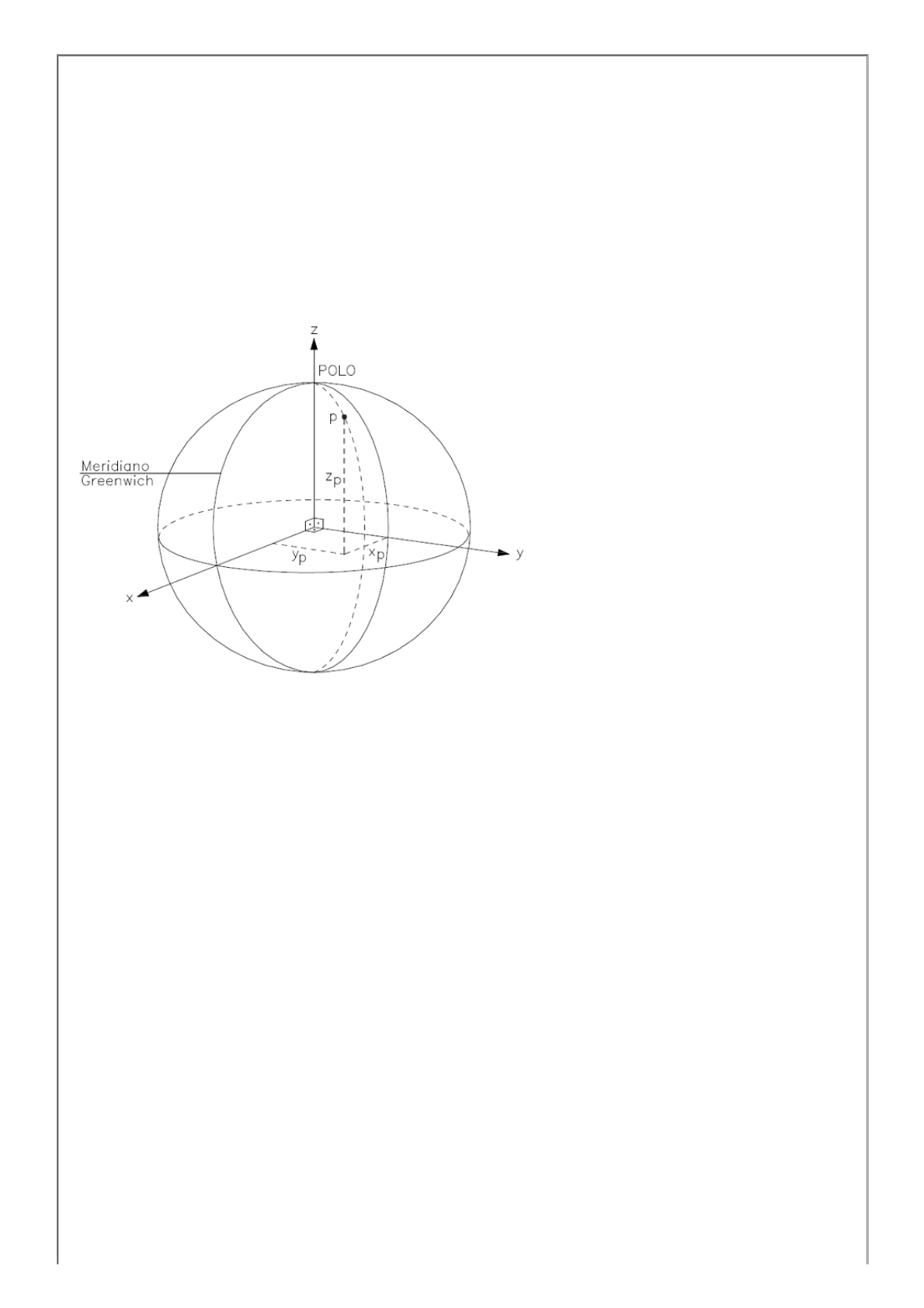

O ponto P projetado sobre a superfície de referência elipsoidal ficará identificado
cartesianamente pelas coordenadas: P(XP,YP,ZP).
2.2 Geodésicas
As coordenadas geodésicas: aspectos conceituais
A Latitude (f) de um ponto situado na superfície terrestre é o ângulo que formado
pela normal à superfície de projeção (N), nesse ponto, com o plano que contém a
linha do Equador. As latitudes são referenciadas a partir do Equador, de 0 � a 90 ,
no Hemisfério Norte (positivas), e de 0 a 90 no Hemisfério Sul (negativas),
seguida da indicação se é Norte (N) ou Sul (S).
A longitude (l) de um ponto da superfície terrestre é o ângulo diedro que forma o
plano meridiano que passa pelo ponto com o plano que passa pelo meridiano de
Greenwich.
As longitudes são referenciadas a partir de Greenwich, de 0 a 180 , na direção
Leste, (positivas) ou na direção Oeste.(negativas).
A Longitude e a Latitude podem ser aplicadas a um sistema de coordenadas
relacionadas ao posicionamento de qualquer ponto situado na superfície da Terra.
Admite-se que a partir de 0º de latitude e 0º de longitude, existam os quadrantes
NE, SE, SW e NW. O conjunto de linhas meridianos e paralelos forma a rede de
linhas imaginárias ao redor do globo terrestre, constituindo as coordenadas
geográficas (Esferóide)/geodésicas (Elipsóide). Essas coordenadas também podem
ser expressas em metros. No Equador esses arcos podem medir 111.321 m de
comprimento, na direção leste/oeste.
As posições dos pontos na superfície terrestre são definidas por meio de linhas de
referência, denominadas de coordenadas, que ao se cruzarem em ângulos
26/09/2018 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 2/7
estabelecidos, os definem naquele lugar.
Sistema Elipsoidal de Coordenadas (Geodésico).
Para que o posicionamento de um ponto sobre o Elipsóide de Referência seja
determinado de maneira única, foram estabelecidas linhas de referência que
permitem que isto possa ser efetivado.
As linhas desenhadas no sentido Norte/Sul são denominadas de meridianos
enquanto que as linhas desenhadas no sentido Leste/Oeste são denominadas de
paralelos.
Estas linhas formam um sistema denominado de Sistema de Coordenadas
Geodésico, cuja origem é um ponto situado sobre o meridiano que passa por
Greenwich (na Inglaterra) e sobre a linha do Equador. As coordenadas definidas
do sistema são denominadas de latitudes e longitudes geodésicas.
· Projeção de um ponto sobre a superfície de referência elipsoidal.
Considera-se, simultaneamente, a latitude e a longitude de um ponto na superfície
terrestre. A cada latitude corresponde um paralelo e a cada longitude, um
meridiano. O ponto de encontro dos dois determina a posição do ponto P1 sobre a
superfície de referência. Porém, o ponto P1 é na verdade a projeção do ponto P
sobre a superfície de referência, isto porque o ponto P encontra-se sobre a
superfície real (topográfica).

Geometria do elipsóide
Como afirmado, o elipsóide é um dos sólidos que melhor se adapta à superfície
física da Terra, por ter uma geometria simples de se calcular, tornando-se a figura
ideal para mapeamentos cartográficos. Este sólido que é gerado pela rotação de
uma elipse meridiana em torno de seu eixo menor (B), e, por se tratar de uma
figura que possui parâmetros conhecidos, poder-s-á determinar matematicamente
a posição relativa de pontos projetados sobre a sua superfície.
Devido à facilidade de programação este sistema é muito usado em
procedimentos computacionais informatizados (softwares). As relações entre os
dois sistemas de coordenadas (cartesiano e elipsóidico) são obtidas pelas
seguintes expressões:
· Transformação de coordenadas geodésicas (j,l, h) para cartesianas (X, Y, Z)
X = (N + h).cos(f).cos(l)
Y = (N + h)xcos(f).sen(l)
Z = [(1 – e²).(N + h)].sen(f)
26/09/2018 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 3/7
· Transformação de coordenadas cartesianas (X, Y, Z) para geodésicas (j,l, h)
tan(l) = Y/X
tan(f) = (Z + e².N.sen(f))/(X² + Y²)
h = X.sec(f).sec(l) – N = Y.sec(f)xcossec(l) – N
N = a/ (1 – e².sen(f))1/2
onde,: a : semi-eixo maior
b : semi-eixo menor
h : altitude elipsoidal
(f) : Latitude geodésica
(l) : Longitude geodésica
e : excentricidade
N : raio de curvatura da vertical principal

Exercício 1:
Análise as afirmativas seguintes e marque a alternativa CORRETA:
I – Dá-se o nome de Sistema de Coordenadas Geográficas Geodésicas ou, simplesmente, Coordenadas Geodésicas, ao
sistema de coordenadas geográficas cuja superfície esférica de referência é uma esfera definida a partir do estabelecimento
de um Sistema Geodésico que a contém.
II – A longitude geodésica de um ponto na superfície de referência é o valor angular do arco formado pela normal a essa
superfície, nesse ponto, e o plano do equador.
III – A latitude geodésica de um ponto da superfície de referência é o valor do ângulo diedro que forma o plano meridiano,
que passa pelo ponto, com o plano que passa pelo meridiano de origem.

A)
 Apenas I é verdadeira

B)
Apenas II é verdadeira

C)
Apenas III é verdadeira

D)
 Todas são verdadeiras

E)
Todas são falsas

26/09/2018 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 4/7
O aluno respondeu e acertou. Alternativa(E)
Comentários:
A) resposta certa
B) resposta certa
C) resposta certa
D) resposta certa
E) resposta certa
Exercício 2:
Transformar as coordenadas geodésicas em coordenadas cartesianas tridimensionais:
(f)T1= 17°35’21”S
(l)T1= 56°05’38”W
hT1= 1125,241m
Datum: SIRGAS2000

A)
X = 3393333,433 Y = -5048600,823 Z = -1915529,741

B)
X = -3393233,433 Y = 5048500,823 Z = -1915429,741

C)
X = -3393233,433 Y = -5048500,823 Z = 1915429,741

D)
X = 3393233,433 Y = -5048500,823 Z = -1915429,741

E)
Todas as alternativas são falsas

O aluno respondeu e acertou. Alternativa(D)
Comentários:
A) resposta certa
B) resposta certa
C) resposta certa
D) resposta certa
26/09/2018 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 5/7
Exercício 3:
Transforme as coordenadas geodésicas para coordenadas cartesianas em
SIRGAS2000
(f) = 16°49'51,83526"S (l) = 42°05'38,9220 "W h = 0,00
Datum = SAD-69/2005


A)
4531338,117; -4093594,114; -1844991,122

B)
5531338,117; -5093594,114; -2834991,122

C)
-4531338,117; -4093594,114; -1835991,122

D)
-4531338,117; 4093594,114; -1934991,122

E)
4531338,117; -4093594,114; -1834991,122

O aluno respondeu e acertou. Alternativa(E)
Comentários:
A) resposta certa
B) resposta certa
C) resposta certa
D) resposta certa
E) resposta certa
Exercício 4:
Transforme as coordenadas tridimensionais para coordenadas geodésicas em
SIRGAS2000
X = 5102280,237
Y = -3773284,034
Z = -637935,221
Datum = SIRGAS2000
26/09/2018 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.https://online.unip.br/imprimir/imprimirconteudo 6/7

A)
(f) = 05°48'43,99688"S e (l) = 36°28'02,39443"W

B)
(f) = 05°46'43,99688"N e (l) = 36°29'02,39443"E

C)
(f) = 05°46'43,99688"S e (l) = 36°29'02,39443"W

D)
(f) = 05°48'43,99688"N e (l) = 36°28'02,39443"E

E)
(f) = 06°48'43,99688"N e (l) = 35°28'02,39443"E

O aluno respondeu e acertou. Alternativa(C)
Comentários:
A) resposta certa
B) resposta certa
C) resposta certa
Exercício 5:
A latitude geodésica de um ponto na superfície topográfica é o ângulo
_____________________________. Escolha entre as alternativas abaixo, aquela
que preenche CORRETAMENTE a lacuna


A)
formado entre a vertical que passa pelo ponto topográfico e o meridiano de
Greenwich.

B)
formado entre a vertical que passa pelo ponto topográfico e sua projeção no plano
do equador.

C)
26/09/2018 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 7/7
formado entre a normal que passa pelo ponto topográfico e sua projeção no plano
do equador.

D)
formado entre o meridiano que passa pelo ponto topográfico e o meridiano de
Greenwich.

E)
formado entre a normal que passa pelo ponto topográfico e a vertical que passa
pelo ponto topográfico.

O aluno respondeu e acertou. Alternativa(C)
Comentários:
A) resposta certa
B) resposta certa
B) resposta certa
C) resposta certa
