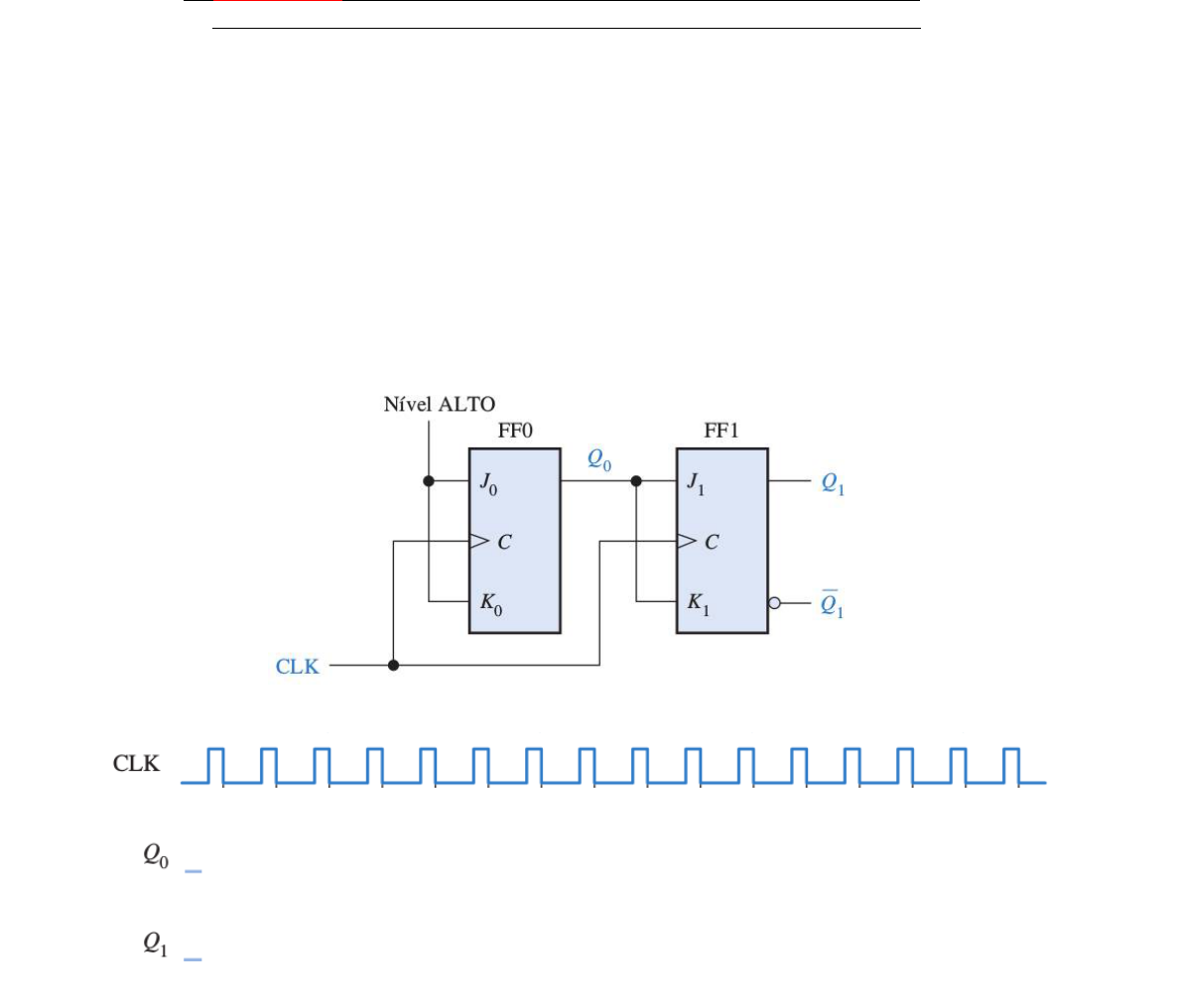

Universidade de Brasília Instituto de Ciências Exatas - IE Departamento de Ciência da Computação – CIC Circuitos Digitais – Turmas A, B Prof. Carla Koike Segunda Prova 2016/2 Nome: GABARITO Matrícula: Parte I – Conversão Analógico-Digital e Digital-Analógico 1. Complete as formas de onda solicitadas com relação ao circuito abaixo (1,0 ponto). Assumindo que os Flip Flops JK empregados possuem tempo de propagação high → low (tphl ) e low → high (tplh ) iguais a tphl = tplh = 10ns, responda: a) Qual a relação entre a frequência do clock (fc) e a frequencia do sinal Q1 (fq)? (1,0 ponto) b) Qual o valor máximo de frequência do clock para que o circuito funcione corretamente (ou seja, para que as saídas estejam estabilizadas antes de um novo pulso de clock)? (1,0 ponto) Gabarito: forma de onda deve ser na subida de CLK. a) Fq = fc/4 b) tc > 10ns, portanto fc < 100MHz curvas certas mas trocou q0 e q1 (-0.5) curva(s) defasadas (subida/ descida) (-0.25) curva com 1 ciclo de atraso (-0.25) curvas incompletas (-0.5) a) fq = fc*4 em vez de fc = 4*fq (-0.5) fc = 2*fq (-0.5) b) deixou o cálculo indicado mas não indicou a frequencia (-0.25) considerou o atraso dos 2 FF (o clock é igual) (-0.5) 2) Um semáforo é colocado na saída de ambulância de um hospital, conforme figura abaixo. A saída da ambulância (via secundária) é prioritária sobre o trânsito da avenida (via principal) quando houver ambulância saindo do hospital (detectada pelo sensor de veículo). a) Projete o circuito que fecha o semáforo na via principal e abre na via secundária quando o sensor de veículo detecta a presença de uma ambulância. O sinal do sensor vai para nível ALTO na presença de uma ambulância, e as luzes são acesas com nível alto. O semáforo na via secundária (principal) deve manter-se aberto (fechado) mesmo após a ambulância ter saído e o sensor voltar ao valor zero (2,0 pontos). b) O semáforo na via secundária deve permanecer aberto por 16 segundos. Após isso, o semáfoto na via secundária deve ir para vermelho e o semáforo na via principal voltar a verde. Empregando o circuito mostrado na questão 1 e um sinal de clock com frequência de 1Hz, altere seu projeto do item a) acima incluindo a temporização no controle dos semáforos. (2,0 pontos) Sensor de Vermelho Veículo Via Principal Via Secundária Verde Clock (1Hz) Vermelho Via Secundária Verde Via Principal Variáveis: Vp (vermelho principal), Gp (verde principal) Vs (vermelho secundária), Gs (verde secundária) S (sensor de presença de ambulância) C (clock) a) Entradas Saidas S Vs(t1) Vs(t Gs(t) Vp(t) Gp(t) 0 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 1 1 0 1 1 0 Controle de Semáforos D Clk Q Q Vp, Gs Gp, Vs S C Clear 1 Q Q Q Q Clk Clk ClkClk 1Hz Vp TTTT Item a Item b Contador assíncrono de módulo 16 com circuito detector de descida no Q ligado em clear Somente descrição de uma possível solução (0,25) tabela verdade com a transição do FF 1,0 Circuito correto 1,0 Circuito imcompleto (0,5) Erros simples na tabela ou circuito (16 bits em 4 bits, sinal volta logo que ambulancia passa) (0.2) Erros que impedem o funcionamento (atraso do clock faltando) ( 0.5) 3) Implemente as funções abaixo usando somente multiplexadores 4-1. 'm' significa minitermo e 'M' significa maxitermo. Σ é o somatório e ∏ é o produtório. a) f1 = Σ m(2,4,5,7) (1,5 pontos) f(ABC) = 1 m2 = 010 m4 = 100 A m5 = 101 A m7 = 111 A Mux senão, f(ABC) = 0 4:1 A BC = 00 → A = 0, f = 0; A= 1, f= 1 → f = A BC = 01 → A = 0, f = 0; A= 1, f= 1 → f = A BC = 10 → A = 0, f = 0; A= 1, f= 0 → f = A' BC = 11 → A = 0, f = 0; A= 1, f= 1 → f = A B C b) f2 = ∏ M(0,6,7) (1,5 pontos) f(ABC) = 0 m0 = 000 m6 = 110 A m7 = 111 1 A Mux senão, f(ABC) = 1 4:1 BC = 00 → A = 0, f = 0; A= 1, f= 1 → f = A BC = 01 → A = 0, f = 1; A= 1, f= 1 → f = 1 BC = 10 → A = 0, f = 1; A= 1, f= 0 → f = A' BC = 11 → A = 0, f = 1; A= 1, f= 0 → f = A' B C Se não considerou Macrotermo (função → 0) (-1,0) Se errou um/dois valores mas implementou a função corretamente (-0.5) Se usou mux 8:1 ou outro tipo que não o indicado: -0.5
