Tecnologia da Borracha

Prévia do material em texto

3.6. BORRACHAS DE POLICLOROPRENO (CR)



3.6.1. Descrição do Produto

Borracha sintética extremamente versátil, com 70 anos de aplicação comprovada em
ampla gama de aplicações. Foi originalmente desenvolvida como um substituto da
borracha natural resistente a óleo.

Oferece o seguinte balanço de propriedades:
• Resiste à degradação causada pelo sol, ozônio e meio ambiente
• Trabalha muito bem em contato com óleo e vários produtos químicos
• Permanece utilizável em uma ampla gama de temperaturas
• Apresenta excepcional resistência física
• Resiste à queima inerentemente melhor que borrachas exclusivamente
hidrocarbônicas
• Excepcional resistência ao dano causado por flexão e dobramento

Usos:
• Fios e cabos
• Cobertura de mangueiras automotivas e industriais
• Juntas, retentores e gaxetas
• Artefatos moldados e extrudados
• Produtos expandidos
• Adesivos e vedantes
• Aplicações em construção, tais como suporte de pontes, gaxetas de tubos
enterrados no solo, membranas resistentes à água e modificação de asfalto

3.6.2. Descoberta

Na metade dos anos 20, cientistas da Alemanha, Inglaterra, Rússia e vários outros
países estavam trabalhando no desenvolvimento de uma borracha sintética para
substituir e atender a crescente demanda por borracha natural. Os químicos da
empresa Du Pont estavam tentando desenvolver uma borracha a partir do butadieno.
O Dr. Elmer Bolton, diretor de desenvolvimento da Du Pont, assistiu a uma palestra
apresentada no primeiro Seminário de Química Orgânica da American Chemical
Society, pelo Padre Julius Nieuwland, Professor de Química da Universidade Notre
Dame. O assunto da palestra era “Polimerização do Acetileno com Catalisadores à
base de Cobre”. Padre Nieuwland mencionou que o divinilacetileno (DVA) foi
produzido e nele estava presente um líquido de baixo ponto de ebulição,
provavelmente o monovinilacetileno (MVA). Teoricamente, o MVA seria ideal para a
produção de butadieno por hidrogenação parcial. Assim, do encontro do Padre
Nieuwland com cientistas da Du Pont, entre Wallace Carothers, Arnold Collins,
William Calcott e A. S. Carter, nasceu uma parceria comercial que daria compensação
financeiramente ao Padre Nieuwland, quando produtos comerciais fossem
desenvolvidos.

Após anos de esforço, a borracha sintética a partir da rota do DVA nunca foi
produzida; contudo, quando quantidades de planta piloto foram produzidas nos
laboratórios da Du Pont em 1929, encontrou-se um contaminante monovinilacetileno
(MVA). O MVA, quando misturado com ácido clorídrico e deixado em descanso,
transformou-se numa substância gelatinosa com características semelhantes à
borracha. O monômero identificado foi o cloropreno (2-cloro-1,3-butadieno). Sob a
supervisão de Carother, Collins polimerizou o cloropreno para policloropreno, o
produto comercializável. Em 1931 o policloropreno foi comercialmente vendido sob a
marca Duprene. A primeira venda de Duprene foi em abril de 1932. Duprene foi
renomeado Neoprene em 1936.
A seguir citamos historicamente alguns dados da história do policloropreno:

1923 Padre Nieuwland descobre que o acetileno pode ser polimerizado a
hidrocarbonetos. Os constituintes incluíam o DVA e o MVA
1930 Cloropreno e policloropreno são descobertos
1931 DuPrene é comercializado pela primeira vez
1932 Primeira venda de DuPrene
1932-
1933
Látex de DuPrene é oferecido no mercado
1936 Nome mudado de DuPrene para Neoprene
1937 Neoprene tipo G é comercializado
1950 Neoprene tipo W comercializado
1951 Tipos resistentes à cristalização; ACR é introduzido no mercado (2,3-
dicloro-1,3-butadieno)
1953 Polimerização em emulsão contínua é demonstrada
1965 Butadieno substitui o acetileno como matéria-prima para a síntese do
policloropreno
1980 Cessou-se a utilização da rota do acetileno para a fabricação do
policloropreno


3.6.3. Tipos e Propriedades

3.6.3.1. Monômeros, Produção e Propriedades

Após sua fabricação, descobriu-se que o policloropreno tinha características
superiores às da borracha natural: melhor resistência à oxidação, óleos, graxas,
ozônio, luz solar e queima. Por outro lado, o policloropreno exibe propriedades
desejáveis da borracha natural: boa elasticidade, alta força tensora e baixa histerese.

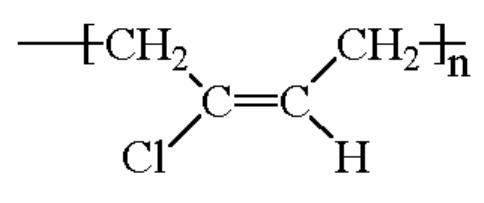

Apresentamos abaixo a estrutura molecular de ambos os polímeros onde se nota certa
similaridade. Contudo, é a substituição do grupo metil pelo cloro no butadieno, o
responsável pelas melhores propriedades do policloropreno.



As matérias-primas básicas para a produção de policloropreno, de 1931 até 1969,
foram acetileno e cloreto de hidrogênio. O acetileno era derivado tanto da hidrólise do
carbeto de cálcio quanto do processo Wolfe, a pirólise de hidrocarbonetos diluídos em
vapor. Do começo dos anos 50 até os anos 60, o acetileno foi substituído pelo
butadieno como a rota preferencial para a obtenção do cloropreno.

Policloropreno é o polímero de alto peso molecular resultante da auto- ou homo-
polimerização do cloropreno. A equação abaixo ilustra como isso ocorre:



Controla-se o peso molecular de duas maneiras distintas:
(1) copolimerização com enxofre - modificação por enxofre, exemplo Neoprene G
(2) modificação por mercaptana (Neoprene tipo W).
Na modificação por enxofre formam-se múltiplas ligações de enxofre, aleatoriamente
espaçadas na cadeia polimérica. O peso molecular é subseqüentemente ajustado
através da cisão da ligação do enxofre, por meio de peptização com dissulfeto de
tiuram.
Por outro lado, nos polímeros modificados por mercaptana, o crescimento da cadeia é
o peso molecular são de tal forma convenientes, que não necessitam peptização.

Os policloroprenos do tipo T são polímeros baseados na modificação por mercaptana,
mas também contêm uma porção gelificada (pré-curada), que diminui o nervo e
fornece propriedades de processamento superiores.

No curso da evolução dos policloroprenos, a copolimerização e aditivos de cadeia
laterais geraram uma família muito ampla de produtos feitos sob encomenda para fins
específicos. Mas a cadeia construtiva não variou.

Falando-se brevemente do processo de polimerização, atualmente ele acontece através
da adição de um radical livre catalisado em temperatura isotermicamente controlada,
de 20 a 50ºC. Quando se obtém o peso molecular desejado, que é controlado pela
densidade do látex gerado, a reação é interrompida. Após a separação dos monômeros
não reagidos, o produto pode ser vendido como látex, ou, retira-se a água e prepara-se
então a borracha para comercialização.

Podemos variar as propriedades do polímero, controlando: a) peso molecular, b) tipo
de modificador, c) concentração do modificador, d) conversão monomérica, e)
presença de outros monômeros e f) temperatura.
Os efeitos destas variáveis independentes tornam-se mais complexos pela interação
com aspectos coloidais do sistema: a) tipo ou tipos de surfactante(s), b) concentração
do(s) surfactante(s), c)concentração dos sais, d)tamanho do monômero, e) tamanho do
polímero e f)proporção do monômero e da água. O conhecimento empírico das
relações complexas entre todas as variáveis está disponível até certo grau; mas
conhecimento mais detalhado, pertence somente aos atuais fabricantes de polímeros
de policloropreno.

3.6.3.2. Tipos

Desde o princípio de seu desenvolvimento, descobriu-se que o elastômero de
policloropreno possuía características semelhantes às da borracha natural. Ajustes e
controle da reologia, bem como da taxa de cura, permitiram o uso de cargas e
plastificantes necessários para atender especificações de uso. Devido a ocorrência de
constantes modificações e adaptações no polímero básico, conforme a necessidade de
mercado, o polímero de policloropreno vem mantendo sua forte posição como
elastômero de uso geral no mercado deborracha.

Os tipos introduzidos no mercado em 1932 não são mais fabricados; foram
substituídos em 1939 pelos tipo “G” - copolímeros tipo enxofre, estabilizados com
tiuram, ainda amplamente utilizado por causa do seu baixo nervo, boa pegajosidade,
alta resiliência, boa resistência ao rasgo e resistência ao craqueamento por flexão. Os
polímeros do tipo modificado com mercaptana foram introduzidos no mercado em
1949; ultrapassaram certas limitações do tipo “G”, com melhor estabilidade no
armazenamento, mistura mais rápida, maior “green strength”, maior resistência ao
calor e à deformação permanente, maior segurança no processamento e maior tensão
de ruptura. Em 1959 a tendência que esses polímeros (tipo W) tinham de exibir
“nervo” e inchamento “die swell” nas operações de processamento, foi atenuada com
a introdução do tipo “WB”. Esses polímeros contendo certo nível de ligações
cruzadas (precrosslinked) tinham sua processabilidade melhorada. A posterior
melhora foi feita em 1970 com a introdução dos tipos “T”.

Abaixo apresentamos um gráfico da Du Pont sobre as características de seus
polímeros de policloropreno:


Em 1971, entre os sete produtores de polímeros de policloropreno, existiam 27
variações do polímero sólido, sob 104 marcas comerciais e códigos. Esta lista cresceu
para 111 em 1975. Abaixo apresentamos a lista desses polímeros para orientação:

Tipos Peptizáveis
Característica Neopren
e (Du
Pont,
Showa)
Baypren
(Bayer)
Butaclor
(Distugil
-
Eniche
m)
Denka
(Denki-
Kagaku)
Neopren
e
(Petrote
x)
Skypre
ne
(Toyo
Soda)
Faixa de
viscosida
de
Mooney

Uso geral GN 710 SC-20 PM-40ns S-1.1 a
1.3
R-22 35-55
Antioxidante
manchante
GNA -- SC-21 PM-40 S-2.1 a
2.4
-- 35-55
 GS -- SC-22 -- S-5.1 a
5.4
-- --
Antioxidante não-
manchante
GT -- SC-11 PT-60 S-4 R-11 Inpeptizáv
el
Baixa cristalização +
A.O não Manchante
GRT 610 SC-10 PS-40 -- R-10 35-55




Tipos Não - Peptizáveis
Característica Neopren
e (Du
Pont,
Showa)
Baypren
(Bayer)
Butaclor
(Distugil
-
Eniche
m)
Denka
(Denki-
Kagaku)
Neopren
e
(Petrote
x)
Skypre
ne
(Toyo
Soda)
Faixa de
viscosida
de
Mooney

Uso geral W 210 MC-30 M-40 M-1 B-30 40-50
 WM-1 211 MC-31 M-30 M-1,1 B-31 35-40
Processamento
superior
WM-
1/WB
-- -- EM-30 -- -- 35-40
 WB 214 ME-20 EM-40 M-6,2 Y-20B 50-60
 TW 215 3210 MT-40 E-L -- 45-55
 TW-100 235 -- -- -- -- 90-110
Alto carregamento W/WHV
-100
220 -- -- M-2,4 -- 70-80
 WHV-
100
-- MH-31 M-100 M2,7 Y-31 100
 WHV 230 MH-30 M-120 M-2 Y-30 110-120
Baixa cristalização W/WRT -- MC-15 -- XC-142 -- 40-50
 WRT 110 MC-10 S-40V M-3,2 B-10 40-50
 WK 124 -- ES-70 -- -- 70-80
 WD 130 MH-10 -- -- -- 100-120
 WB/WR
T
-- -- EX-40 -- -- 40-50
 WX 112 MC-20 S-40 M-3,8 B-20 40-50
 TRT 115 -- -- -- -- 45-55


Tipos para Adesivos
 Neoprene
(Du Pont,
Showa)
Baypren
(Bayer)
Butaclo
r
(Distugil
-
Eniche
m)
Denka
(Denki-
Kagaku
)
Neopren
e
(Petrote
x)
Skypre
ne
(Toyo
Soda)

 AC-Soft C-321 MA-41H TA-88 -- G-41H
 AC-Medium C-331 MA-41K TA-95 -- G-41K
 AC-Hard -- -- -- -- --
 AD-10 -- -- A-70 -- --
 AD-20 C-320 MA-405 A-90 -- G-40S
 AD-30 C-330 MA-407 A-100 -- G-40T
 AD-40 -- -- A-120 -- --

A escolha correta do tipo de polímero dependerá da especificação, uso final e dos
equipamentos disponíveis para a fabricação.

Como base de referência citamos que os copolímeros de enxofre, estabilizados com
dissulfeto de tiuram e em muitos casos um antioxidante, têm uma distribuição de peso
molecular de 20.000 a 950.000, com grande freqüência, na faixa de 100.000. Estes
polímeros possuem menor memória elástica que os tipos não-peptizáveis, polímeros
modificados por mercaptanas; contudo, garantem extrusões com baixo inchamento e
superfícies lisas na calandragem; possuem excelente adesividade, que, combinada
com o baixo “nervo”, resulta em compostos adequados ao emborrachamento de
tecidos por friccionamento e geralmente fluem muito bem durante a moldagem.

Os copolímeros de enxofre vulcanizam rapidamente sem o uso de aceleradores. Seus
vulcanizados são caracterizados por apresentarem alta resiliência, superfície seca,
superior resistência ao rasgo e boa adesão à borracha natural e SBR.
Os polímeros não-peptizáveis da faixa de viscosidade Mooney 40-50, possuem uma
distribuição de peso molecular com a freqüência máxima entre 180.000 a 200.000.
Estes polímeros são geralmente esbranquiçados e não contém antioxidante
incorporado. Sua estabilidade é muito superior aos copolímeros de enxofre e mantém
sua viscosidade por longos períodos após a fabricação. Resistem ao “breakdown” no
moinho e misturam rapidamente com menor geração de calor. Seus extrudados são de
baixa distorção, mas sua superfície está sujeita ao inchamento e rugosidade, salvo
quando sua composição incluir algum tipo pré-curado (precrosslinked) ou um bom
balanço entre plastificante e carga. Oferecem grande segurança de processamento e
taxa de cura, através da escolha correta do acelerador e seus níveis. Os vulcanizados
deste tipo de polímero normalmente exibem excelente força tensora e resistência à
deformação permanente, mais baixa dureza e módulo em carregamentos equivalentes;
possuem melhor resistência térmica que os copolímeros de enxofre.

3.6.4. Processamento e vulcanização

A composição do policloropreno é muito similar em tecnologia à de outros polímeros
utilizados na indústria da borracha. A forma como os ingredientes são incorporados,
sua função e utilização serão descritos brevemente a seguir:

3.6.4.1. Sistemas de Vulcanização

3.6.4.1.1. Óxidos Metálicos

Os óxidos metálicos são partes essenciais do sistema de vulcanização do
policloropreno. Eles regulam a capacidade de pré-vulcanização e a taxa de
vulcanização; nos tipos G regulam o estado de vulcanização; adicionalmente, servem
como aceptores ácidos do cloro liberado do polímero durante o processamento,
vulcanização e envelhecimento térmico do composto. Dos vários óxidos estudados,
combinações de magnésia (MgO) e óxido de zinco (ZnO) produziram o melhor
balanço de processabilidade, taxa de vulcanização e qualidade do vulcanizado. Com
os tipos G, o relacionamento entre essas propriedades é marcadamente afetado pela
quantidade de ZnO e MgO utilizada. Efeitos similares são notados nos tipos W e T,
mas em um nível muito menor face a maior influência do acelerador.

Para melhorar a resistência à água, pode ser utilizado um óxido de chumbo no lugar
da combinação MgO/ZnO. Óxido de chumbo vermelho (Pb3O4) é o óxido
recomendado. A utilização de óxido de chumbo exige algum sacrifício na economia,
colorabilidade, força tensora, resistência à deformação permanente e resistência ao
calor, quando comparada com a combinação MgO/ZnO.

Outros óxidos metálicos não exercem apreciável influência nas características de
vulcanização do policloropreno; porém, óxido de ferro (Fe2O3) e dióxido de titânio
(TiO2) são freqüentemente utilizados com o policloropreno, mas somente com caráter
pigmentativo. Algumas vezes o óxido de cálcio é utilizado como dessecante em
compostos que serão extrudados à vácuo.

3.6.4.1.1.1. Combinações de MgO e ZnO

Após longos anos de experimentação foram encontradas combinações de MgO e ZnO
que oferecessem um excelente balanço de pré-vulcanizaçào, taxa de cura e estado de
cura no policloropreno. O óxido de zinco é o promotor de cura primário; sem ele o
policloropreno vulcaniza muito lentamente. Traços de cloreto de zinco, formados pela
reação de óxido de zinco com cloreto alílico ou cloreto de hidrogênio livre, atua como
um forte catalisador da reação de vulcanização. O MgOfornece proteção à pré-
vulcanização, provavelmente por competir na absorção do cloreto para formar cloreto
de magnésio - um catalisador de vulcanização muito mais fraco que o cloreto de
zinco. Se utilizado sozinho, o MgO vulcanizará o policloropreno; porém, a velocidade
é economicamente impraticável. Contudo, contribui significativamente para o estado
final de vulcanização.

3.6.4.1.1.2. Efeito da concentração

O uso de 4 phr de MgO e 5 phr de ZnO produz um bom balanço entre segurança de
processamento e taxa de vulcanização; produz vulcanizados com ótimos perfis de
vulcanização e boa resistência térmica. A combinação é amplamente utilizada e
tornou-se recomendação padrão para policloropreno. A mais freqüente variação desse
padrão ocorre quando máxima resistência térmica é desejável; neste caso até 15 phr
de ZnO pode ser utilizado com bons efeitos.

3.6.4.1.1.3. Ordem de adição

As propriedades físicas dos vulcanizados de policloropreno serão reduzidas se o MgO
não for adicionado no início da mistura. Em misturadores internos o MgO deve ser
adicionado junto ao policloropreno. Em moinhos, deve ser adicionado tão logo o
policloropreno forme banda.

O ZnO geralmente deve ser adicionado por último no ciclo de mistura. Se a pré-
vulcanização é um problema, o ZnO e os aceleradores devem ser adicionados durante
a segunda passagem ou no moinho. Como o ZnO tende a iniciar a pré-vulcanização
quando exposto ao calor, o composto deve estar frio quando adicionado ou resfriado,
tão rápido quanto possível.

3.6.4.1.1.4. Tipos de MgO e ZnO

Óxido de Magnésio - O tipo de MgO utilizado em composto de policloropreno
influencia a segurança de processamento, taxa de vulcanização e qualidade do
vulcanizado. Um considerável esforço de pesquisa e desenvolvimento foi gasto pelos
produtores de magnésia, para desenvolver tipos especialmente adequados ao
policloropreno. Esses produtos tem duas características em comum; (1) São
precipitados (não moídos) e calcinados após a precipitação e (2) são muito ativos,
possuindo uma superfície volumétrica bastante elevada.

A atividade da magnésia parece ser um fator determinante em algumas características
dos compostos; entre elas pode-se dizer que quanto maior a atividade da magnésia,
maior a segurança de processamento e melhores serão as propriedades dos
vulcanizados.

A exposição da magnésia à umidade atmosférica e ao dióxido de carbono, mesmo por
pequeno período de tempo, pode causar perda considerável de atividade. Portanto, é
importante protegê-la da umidade e do dióxido de carbono em recipientes selados,
bem como manter a embalagem sempre fechada.

Óxido de Zinco - Muitos dos óxidos de zinco utilizados na indústria de borracha são
adequados à utilização com policloropreno, desde que a dispersão do mesmo seja
adequada. Recomenda-se a utilização dos tipos de maior área superficial para garantir
uma excelente dispersão.

Recentemente, em estudo efetuado na Alemanha, concluiu-se que o óxido de zinco
ativo pode ser utilizado na faixa de 2,5 phr, mantendo ainda assim a velocidade e taxa
de vulcanização, além de poder também reduzir-se o teor de MgO para 2 phr.

Óxido de Chumbo - O ZnO e o MgO não devem ser utilizados em compostos sob
severa exposição à água. Durante a vulcanização estes óxidos formam cloretos
solúveis em água, com acentuado inchamento. Como o óxido de chumbo forma
cloretos insolúveis é o mais adequado para estas aplicações.

Óxido de chumbo vermelho (Pb3O4) é o óxido mais utilizado, porque produz
compostos com boa segurança de processamento. A resistência à água melhora com o
aumento da quantidade de óxido de chumbo até a concentração de 20 phr; acima deste
valor pouco benefício é obtido.
Litargírio (PbO), fosfato dibásico de chumbo ou ftalato dibásico de chumbo têm sido
ocasionalmente utilizados com policloropreno em compostos resistentes à água.
Geralmente são compostos com tendência a pré-vulcanização e reduzida força
tensora, quando comparados ao óxido de chumbo vermelho.

Carbonato de Zinco - Tem sua utilização limitada a adesivos e artefatos onde se
exige transparência ou translucidez. Equivale à combinação ZnO/MgO.

3.6.4.1.2. Aceleradores

3.6.4.1.2.1. Tiouréia

São recomendados para melhorar a taxa de vulcanização e a força tensora de
policloroprenos tipos W e T, que requerem um acelerador orgânico junto com os
óxidos metálicos. Contudo, algumas vezes são utilizados aceleradores com os tipos G,
para aumentar a taxa de vulcanização e melhorar algumas características específicas
do vulcanizado. Com estes aceleradores, o composto pode ser ajustado tanto na taxa
de vulcanização quanto nas condições de vulcanização, variando-se o tipo e
quantidade de acelerador.

Os aceleradores de Tiouréia, particularmente a etileno tiouréia (ETU), foi por muitos
anos o acelerador para uma ampla gama de aplicações de policloropreno.

Atualmente, devido a possível toxidade crônica das Tiouréias, elas estão sendo
revistas como aceleradores para policloroprenos.

3.6.4.1.2.1.1. Etileno Tiouréia

Etileno Tiouréia (ETU), também conhecida como 2-mercaptoimidazolina, é talvez o
mais popular e mais simples acelerador para policloropreno. É eficiente em
quantidades muito pequenas (0,25 a 1,0 phr) e gera sistemas de vulcanização rápidos.
Se utilizada sozinha a ETU possui limitada segurança de processamento, mas o tempo
de pré-vulcanização pode ser aumentado com a adição de aceleradores secundários.
Não descolore, não mancha e pode ser utilizado para preparar compostos coloridos ou
não manchantes. A ETU é muito mais efetiva que muitos outros aceleradores,
sobrepujando os efeitos retardantes da umidade, cargas ácidas e grandes quantidades
de agentes reforçantes e plastificantes.

a) Aplicações em policloropreno W e T

A ETU em policloroprenos tipo W e T maximiza propriedades físicas tais como
módulo, resiliência, resistência à deformação permanente e fornece excelente
resistência térmica.

A quantidade de ETU necessária varia com as necessidades de cura dos componentes
individuais, particularmente do tipo W ou T. Os polímeros mais resistentes à
cristalização, são algumas vezes mais lentos que os de uso geral; ainda necessitam
uma quantidade um pouco maior de acelerador para garantir a mesma taxa de
vulcanização em carregamentos equivalentes.

As quantidades aproximadas necessárias aos diferentes tipos de policloropreno estão
listadas abaixo:

Policloropreno tipo W e TW (e suas várias
viscosidades)
0,5 phr
Policloropreno tipo WRT, WD, WK ou
TRT
0,75 phr

b) Modificando a pré-vulcanização e a taxa de cura

ETU é amplamente utilizado como acelerador único em policloroprenos tipo T e W,
mesmo com características de processo marginais. Para melhorar esta característica,
utilizam-se ativadores com efeito retardante como é o caso do TMTD e do MBTS.
Sua utilização em geral é de 0,5 phr.

c) Aplicações em policloroprenos tipo G

Para a maioria das aplicações, o policloropreno tipo G pode ser vulcanizado
satisfatoriamente com magnésia e ZnO. Contudo, se uma taxa maior de vulcanização
ou maior estado de cura for desejável, ETU (ou outro acelerador) pode ser adicionado,
com redução na segurança de processamento. A utilização de ETU com
policloropreno tipo G é para melhorar a resiliência do vulcanizado ou sua resistência à
deformação permanente e inchamento em óleo. A força tensora não é afetada, o
módulo aumenta levemente e o alongamento diminui.

Um bom balanço entre propriedades dinâmicas e estáticas é freqüentemente obtido
com 0,25 phr de ETU.

3.6.4.1.2.2. Outras Tiouréias

Várias tiouréias alquil-substituídas vem sendo utilizadas para os policloroprenos tipos
W e T, porém, nenhuma substituiu a preferência pela ETU.

a) Trimetil Tiouréia

Trimetil Tiouréia é muito conhecidacomo um ativo acelerador para policloropreno.
Seu uso primário é em compostos para aplicações onde se exija máxima resistência à
deformação permanente. Sua aplicação mais ampla é limitada pela sua tendência em
gerar pré-vulcanização em compostos armazenados.

Resina epoxi é um retardador bastante eficiente para evitar os problemas de pré-
vulcanização. As resinas com menores teores de epoxi são mais eficientes que as de
maior teor. Como a resina epoxi reage com a Trimetil Tiouréia, o estado de cura cairá
se os dois ingredientes forem adicionados ao mesmo tempo. Para melhores resultados,
a resina epoxi deve ser adicionada inicialmente no ciclo de mistura, juntamente com a
magnésia e os antioxidantes.

b) Dietil e Dibutil Tiouréias

Dietil Tiouréia (DETU) e dibutil tiouréia (DBTU) são aceleradores com forte
tendência à pré-vulcanização e de velocidade muito rápida com limitadas aplicações
práticas.

DETU encontrou algum uso em compostos de cura ultra-rápida, para ciclos muito
curtos de cura em alta temperatura.

3.6.4.1.2.3. Sistemas Sem Tiouréia

Devido sua limitada segurança de processo e risco à saúde, grande número de
sistemas de cura que não utilizam tiouréia foram desenvolvidos para o policloropreno.
Alguns desses sistemas mais comuns estão relacionados abaixo:

a) Para policloroprenos tipo W e T

a1) Sistemas H-T-D e H-T-P

Combinações de hexametileno tetramina (HEXA), um tiuram e DOTG ou polietileno
glicol fornecem características de cura semelhantes àquelas obtidas em sistemas com
ETU ou ETU/TMTD.

O sistema H-T-D consiste em uma combinação de HEXA, TETD e DOTG.
Concentrações usuais são 0,75 a 1,0 phr para HEXA, 0,75 a 1,0 phr para TETD e 0,5
a 1,0 phr para DOTG. Esse sistema é o que melhor se equipara ao sistema
ETU/TMTD, ETU/MBTS ou TMTM/DOTG/Enxofre/ETU. A vantagem deste
sistema é que não é desativado por umidade, tanto que pode ser utilizado em sistemas
de vulcanização a vapor.

O sistema H-T-P consiste de HEXA, TMTD ou TETD e Polietileno glicol (PEG),
combinações de 0,75 a 1,0 phr de HEXA, 1,0 a 1,5 phr de TMTD e 0 a 2,0 phr de
PEG são os mais comuns. Esse sistema é especialmente recomendado para compostos
com carga mineral, pois não é afetado pelas cargas ácidas. Em termos de
características assemelha-se ao sistema H-T-D.

Em ambos os sistemas a HEXA é o acelerador primário. Portanto; é importante
utilizar um produto de partícula muito fina (mesh 200) para assegurar a melhor
resposta de cura e máxima força tensora no vulcanizado. A utilização de pré-disperso
de HEXA é aconselhável.

a2) HVA-2

A combinação de HVA-2 com MBTS ou TMTD cura efetivamente o policloropreno;
é consideravelmente mais seguro do que o sistema à base de tiouréia. Geralmente, um
sistema de 1 phr de HVA-2 mais 0,5 phr de MBTS é quase quatro (4) vezes mais
seguro que o sistema baseado na tiouréia, com equivalentes propriedades físicas.

b) Para policloroprenos tipo G

b1) Acetato de Sódio

O acetato de sódio melhora a estabilidade de armazenamento, retarda a pré-
vulcanização nas temperaturas de processamento e ativa acima de 140ºC. Contudo,
seu uso é limitado pois absorve água.

b2) MBTS

O MBTS é conhecido como retardador para compostos de policloropreno tipo GN,
mas é utilizado em outros tipos por melhorar a resistência ao fendilhamento causado
por flexão e melhorar a resistência térmica.


3.6.4.2. Antioxidantes e Antiozonantes

Todos os compostos de policloropreno devem conter um antioxidante, adicionado
durante a composição. Somente um pequeno número de policloroprenos possui um
antioxidante adicionado durante a manufatura; porém, é insuficiente para uso prático e
total proteção.

Os antiozonantes são adicionados aos policloroprenos conforme a necessidade.
Basicamente, o policloropreno possui boa resistência ao ozônio, mas não é tão boa
quanto a dos elastômeros que não possuem duplas ligações na cadeia. As para-
fenileno diaminas fornecem proteção contra o ozônio, porém têm efeito adverso na
segurança de processamento.
A seleção do antioxidante ou antiozonante requer algumas considerações, como as
citadas abaixo:

a) Relativa eficiência com base no custo ou peso
b) Não devem afetar a segurança de processamento, taxa de cura ou armazenamento
c) Não devem causar manchamento
d) Não devem causar descoloração
e) Quão efetivo é na alta temperatura?
f) É solúvel no policloropreno? Em que extensão? Se insolúvel, poderá ocorrer
manchamento, bem como migração

3.6.4.3. Cargas e Plastificantes

Basicamente todos os componentes utilizados na indústria da borracha podem ser
utilizados no policloropreno; abaixo relacionamos alguns desses produtos e seus
efeitos:

a) Negro de Fumo

1. Melhora a resistência à abrasão
2. Melhora a resistência ao rasgamento
3. Aumenta o módulo
4. Aumenta a dureza
5. Melhora a resistência ao ozônio
6. Melhora a resistência à intempérie
7. Reduz o inchamento em óleo
8. Melhora a processabilidade

b) Cargas Minerais

1. Melhoram a resistência térmica (carbonatos)
2. Melhoram a resistência à chama
3. Aumentam a dureza
4. Aumentam o módulo
5. Reduzem a permeabilidade aos gases (mica)
6. Melhoram a resistência ao rasgo ( sílicas e silicatos)
7. Melhoram as propriedades a altas temperaturas
8. Melhoram as propriedades elétricas (resistividade)
9. Melhoram a resistência ao inchamento em água (sílica)











Características de Cargas para Policloropreno

Negro de Fumo Cargas Minerais
• Uso geral
 Máximo reforçamento
 Resistência química
 Resistência à deformação permanente
 Resistência à abrasão
 Resistência à intempérie
• Alta força tensora em temperaturas
elevadas
 Propriedades elétricas
 Rasgamento
 Resistência à chama (exceto carbonato)
 Compostos de baixo custo
• Processabilidade do composto e
propriedades físicas dos vulcanizados
dependem do tamanho de partícula do
negro de fumo e sua estrutura.
• Pode ser utilizada em compostos claros
e negros
Em igual carregamento quando o tamanho
de partícula decresce:
A viscosidade do composto aumenta
A segurança de processamento decresce
Alongamento e resiliência decrescem
Resistência à abrasão aumenta
Resistência à intempérie aumenta
• A processabilidade do composto e as
propriedades físicas do vulcanizado,
cobrem uma ampla faixa, devido à
variedade de cargas minerais
disponíveis.

Classificação das cargas minerais

Não-Reforçante Semi-Reforçante Reforçante
Não aumenta o módulo Algum incremento no
módulo
Módulo elevado
Baixa deformação
permanente
Algum incremento na
tração
Tensão elevada
Baixa deformação por
compressão
Melhora o rasgamento Dureza elevada
 Melhor resistência ao
desgaste
 Rasgamento elevado
 Maior tração em
temperaturas elevadas
Exemplos:
Carbonato de cálcio Caulim macio Sílicas precipitadas
Sulfato de bário Caulim calcinado Caulim duro
Dióxido de titânio Caulim tratado
 Talco de partícula fina

c) Plastificantes

Os derivados de petróleo são os mais comumente utilizados; a utilidade desse
plastificante é controlada pelo ajuste de seus componentes parafínicos, aromáticos e
naftênicos. Ésteres, derivados do alcatrão, materiais resinosos, óleos animais e óleos
vegetais são utilizados para fins específicos.
Todos os plastificantes reduzem a dureza do vulcanizado e todos tendem a melhorar o
processamento, reduzindo o inchamento dos vulcanizados quando imersos em óleos;
melhoram as características à baixa temperatura. Exceto pelos ésteres, a maioria dos
plastificantes reduz o custo de composição.

Plastificantes para Propriedades Específicas

Propriedade Desejável Plastificante Recomendado• Baixo Custo Óleos naftênico e aromático
• Compostos coloridos ou não-
manchantes
Ésteres, parafinas cloradas ou óleos
selecionados
• Serviço em baixa temperatura Ésteres ou cis-PB
• Resistência Térmica Poliméricos e poliésteres, parafinas
cloradas e óleos de baixa volatilidade
• Uso com sistemas peroxídicos Ésteres, parafinas cloradas ou plastificantes
poliméricos
• Inflamabilidade Neoprene FB, parafinas cloradas e ésteres
fosfatados
• Resistência a fungos Poliéter-[di(butoxi-etoxi-etil) formol]

3.6.4.4. Processamento e Vulcanização do Policloropreno

Como com todos os elastômeros e borrachas sintéticas, existem regras para o
processamento do policloropreno. Em todas as operações é importante evitar a pré-
vulcanização como resultado de alta história térmica. Isto significa curtos ciclos nas
temperaturas mais baixas possíveis.

Ciclos recomendados de mistura:

a) Upside-Dow

1. Carregue a carga, óleo e todos os ingredientes secos, adicione o policloropreno
2. Abaixe o pilão
3. Levante o pilão e adicione os curativos (temperatura de 77 a 93ºC)
4. Descarregue (temperatura limite de 104 a 121ºC)

Quando utilizar o método Upside-Dow
• Policloropreno de fácil mistura, ex. tipo G
• Cargas facilmente dispersas - geralmente de alto tamanho de partícula
• Quando o óleo não interfere com a dispersão do negro de fumo e cargas
• Compostos altamente estendidos
• Boas condições de mistura, adequada pressão do pilão, alta potência, bom controle
de temperatura

b) Sandwich

Um segundo procedimento de mistura, com os mesmos ingredientes descritos no
método upside-down é chamado sandwich.

1. Carregue ½ carga, todo o óleo, o restante dos ingredientes secos, policloropreno,
restante das cargas. Abaixe o pilão.
2. Levante o pilão e adicione os curativos (temperatura de 77 a 93ºC)
3. Descarregue (temperatura limite de 105 a 121ºC)

Quando utilizar o método do sandwich

• Quando a pressão do pilão for insuficiente, podendo criar uma situação em que o
polímero fique numa posição estacionária no misturador.
• Quando a uniformidade da mistura precisar ser melhorada.


c) Ótima Dispersão

Este método é indicado para produzir ótima dispersão em cargas difíceis de
incorporar, bem como para obter propriedades extremamente críticas.

1. Carregue o elastômero, toda a carga e abaixe o pilão.
2. Adicione uma parte do óleo (usualmente repetida de 2 a 4 vezes)
3. Levante o pilão e adicione os curativos (temperatura de 77 a 93ºC)
4. Descarregue (temperatura limite de 104 a 121ºC)

Quando utilizar o método de ótima dispersão

Este método é utilizado para atender problemas críticos de dispersão e requisitos de
propriedades físicas, geralmente em compostos de alta qualidade, com alto conteúdo
de policloropreno.

d) cilindro

 Minutos Tempo
Acumulado
Ajuste o moinho para 6 mm e mantenha a água
aberta

Bande o policloropreno. Corte duas vezes de cada
lado
5 5
Adicione a magnésia, retardadores e antioxidantes 2 7
Adicione as cargas secas (negro de fornalha fino e
sílicas)
2-5 9-12
Adicione cargas macias (negro de fornalha de
partícula grande e termais, cargas minerais e óleos).
4-9 13-21
Adicione cera, vaselina, ácido esteárico. Se for
necessária uma excelente dispersão, podem ser
adicionadas cargas macias.
2 15-23
Adicione o ZnO (ou óxido de chumbo vermelho) e
o acelerador. Corte 6 vezes de cada lado. Retire,
enxágüe e pendure para resfriar
6 21-29


3.6.5. Aplicações

a) Juntas - VW TL639
 Ingredientes PHR
 Baypren 230 50,0
 Baypren 210 50,0
 Ácido esteárico 1,0
 Óxido de Magnésio extra
leve
4,0
 Vulkanox DDA 2,0
 Vulkanox 4010 NA 2,0
 Cera protetora 110 2,5
 N-550 30,0
 N-774 30,0
 Vulkanol OT 8,0
 Witamoll 500 17,0
 Óleo aromático 10,0
 Óxido de zinco ativo 5,0
 Vulkacit NPV/C 0,8
 Total 212,3

 Vulcanização 4 minutos a
190ºC

 Dureza, Shore A 59
 Tensão de Ruptura, MPa 15,7
 Alongamento, % 425


b) Perfil ou Mangueira
 Ingredientes PHR
 Neoprene WM-1 100,0
 Ácido esteárico 0,6
 Óxido de Magnésio extra
leve
4,0
 Octamine 2,0
 Sunproof wax 2,0
 N-990 30,0
 Óleo aromático 12,0
 Óxido de zinco ativo 5,0
 NA-22 0,6
 Total 206,2

 Vulcanização 20 minutos a
152ºC

 Dureza, Shore A 32
 Tensão de Ruptura, MPa 6,1
 Alongamento, % 520



c) Solado Colorido Anti-Estático
 Ingredientes PHR
 Baypren 210 100,0
 Maglite D 4,0
 Ultrasil VN3 40,0
 Vulkanox DDA 1,0
 Dióxido de Titânio 5,0
 Struktol AW-1 10,0
 Buna CB 10 10,0
 Vanax CPA 1,5
 MBTS 0,5
 Enxofre em pasta 2,0
 Total 174,0

 Vulcanização 20 minutos a
160ºC

 Dureza, Shore A 69
 Tensão de Ruptura, MPa 21,9
 Alongamento, % 760



3.6.6. Referências

1. Polychloroprene Rubber - P. R. Johnson - Du Pont

2. Curing Systems for Neoprene - S. W. Schmitt - Du Pont

3. Neoprene - An Overview of Properties, Mixing and Coumpounding Technology

4. Neoprene - Web Site - DuPont - Dow

5. Profile of Cabot Carbon Blacks in Neoprene - Technical Report RG-126 - Cabot
Corporation

6. T.I.B - Baypren - Bayer

7. The Vanderbilt Rubber Handbook - R. T. Vanderbilt

8. Rubber Technology Handbook - Werner Hofmann - Hanser Publishers - 1989

9. Rubber Technology - 2nd Edition - Maurice Morton - Van Nostrand Reinhold -
1973
