Prova 1 Transcal 2018

Prévia do material em texto

Escola de Química / UFRJ – Profª. Carla Manske Camargo
EQE112 – Transferência de Calor – 2º Semestre de 2018
Primeira Prova – 03 de outubro de 2018
Nome: DRE:
Questão 1.

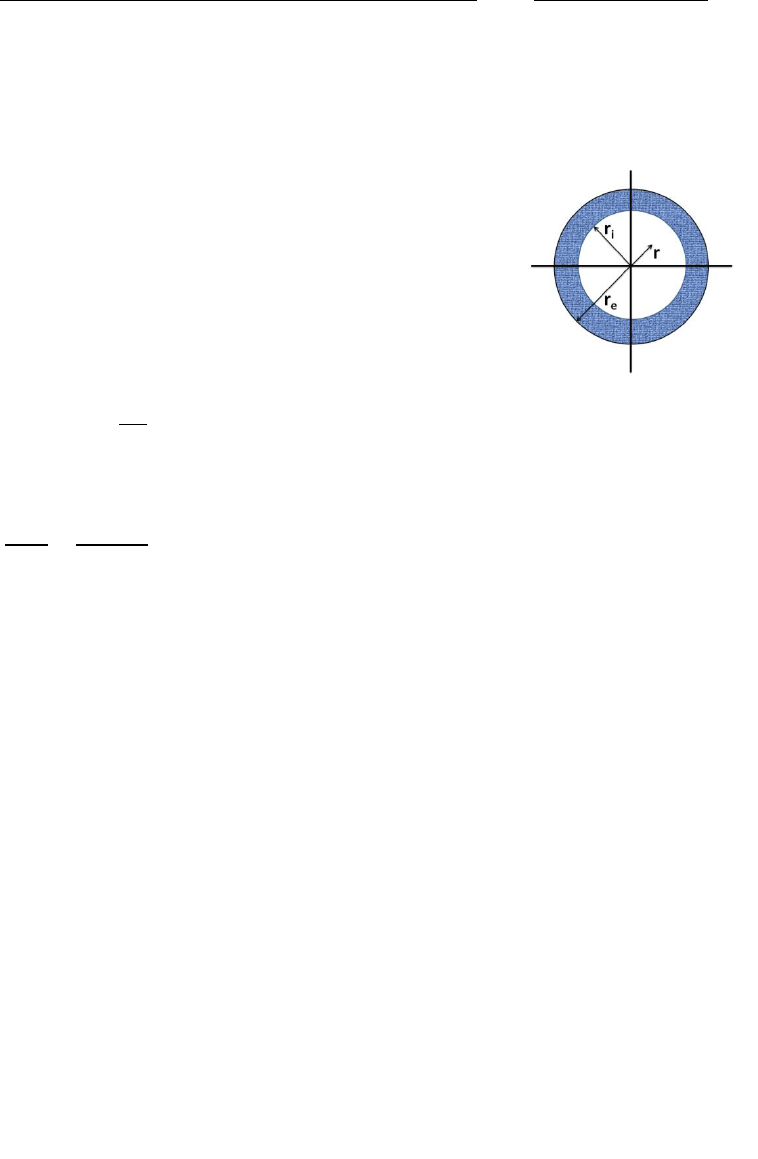

Resíduo radiativo é armazenado em um recipiente esférico de aço inoxidável, conforme
mostrado a seguir. Calor gerado no interior do resíduo tem de ser dissipado por condução
através da parede do recipiente de aço e, então, por convecção para a água de resfriamento.
DADOS:
Raio interno do recipiente de aço (ri) 0,4 cm (depois 0,4 m)
Raio externo do recipiente de aço (re): 0,5 cm (depois 0,5 m)
Taxa volumétrica de geração de calor dentro do resíduo: 10
5
 W/(m
3
)
Condutividade térmica do aço: 15 W/(m.K)
Condutividade térmica do resíduo: 20 W/(m.K)
Coeficiente convectivo de transferência de calor entre o recipiente de aço e a
água: 800 W/(m
2
.K)
Temperatura da água: 25°C.

a) Obtenha a distribuição de temperatura no resíduo.
R:



b) Obtenha a distribuição de temperatura na parede do recipiente de aço.
R:




 ⁄

 ⁄

 ⁄

 ⁄

c) Calcule a taxa de calor no interior do resíduo radioativo.
R: 0,026W e 26,8kW
d) Calcule a temperatura na interface aço-água.
R: 25,10°C e 35,7°C
e) Calcule a temperatura na interface entre o resíduo e o recipiente de aço.
R: 25,11°C e 319,7°C
Questão 2.
Uma esfera de vidro (k = 0,78 W/(m.K), ρ = 2700 kg/m3 e cp = 840 J/(kg.K)) de 1 cm de
diâmetro, inicialmente a 25°C, é imersa em água fervente. Nesse momento, estabelece-se um
coeficiente de transferência de calor por convecção de 250 W/(m2.K).
a) É recomendável usar uma análise de parâmetros concentrados para este problema?
Justifique.
b) Qual o tempo necessário para que a temperatura mínima no interior da esfera seja 80°C?
Justifique o uso de qualquer aproximação adotada.
R: 35,3s
aula
Nota
correção: Ti = 106,8 °C
Questão 3.
Uma aleta plana é feita de um material de condutividade térmica
igual a 50W/(m.K), tendo espessura t = 0,4 cm, comprimento de
L = 2,4 cm e largura w = 6 cm. O coeficiente de transferência de calor
por convecção é h = 50 W/(m2.K) e a temperatura do ar é T∞ = 30°C.
A base da aleta é mantida a Tb = 100°C, enquanto sua extremidade
encontra-se isolada termicamente. O perfil de temperaturas em uma
aleta com extremidade adiabática é dado por:
 ( )

 , onde √


 ,


 e



Sendo P o perímetro da seção transversal e Atr a área da seção transversal da aleta,
respectivamente.
a) Calcule a taxa de transferência de calor, por condução, da base para a aleta. R: 9,77W
b) Calcule a taxa de transferência de calor, por convecção, da aleta para o ar. R: 9,77W
c) Calcule a efetividade da aleta e diga se o uso de aletas é conveniente para este caso.
Justifique. R: 11,6
d) Calcule a eficiência da aleta e explique o que este parâmetro representa. R: 0,909
Questão 4.
Um fio de cobre com 0,5 cm de diâmetro é disposto concentricamente no interior de um
cilindro oco de cerâmica (k = 0,7 W/(m.K)) com diâmetros interno e externo de 2 cm e 5 cm,
respectivamente. Uma corrente elétrica atravessa o fio, gerando energia térmica a uma taxa
de 2 MW/m3. Existe ar entre o fio e o cilindro de cerâmica, o que provoca uma transferência
de calor por convecção natural com coeficientes de 20 W/(m2.K) na superfície metálica e 30
W/m2K na superfície interna do cilindro de cerâmica. Entre essas mesmas superfícies, também
ocorre transferência por radiação com uma resistência térmica (R’rad) de 0,3 m.K/W. A
temperatura da superfície externa do cilindro cerâmico é de 25°C.
(Utilizar como base de cálculo um comprimento de fio de 1m)
a) Construa o circuito térmico para o sistema e calcule as
resistências térmicas envolvidas, bem como a resistência
térmica total. R: Rtot=0,4859K/W
b) Calcule o calor gerado no fio. R: 39,27W
c) Calcule as temperaturas da superfície interna do cilindro
cerâmico e da superfície externa do cilindro metálico.
R: Ti = 33,2°C e Te = 44,1°C
