1



Departamento de Estruturas
Disciplina :EEA212 – Mecânica I
Prof. Ana Beatriz Gonzaga

3ª Lista de Exercícios: Equilíbrio em duas e três dimensões
(exercícios tirados do capítulos 3 do livro do “Mecânica para engenharia”,vol. Estática, J. L.
Meriam e L. G. Kraige, editora LTC)

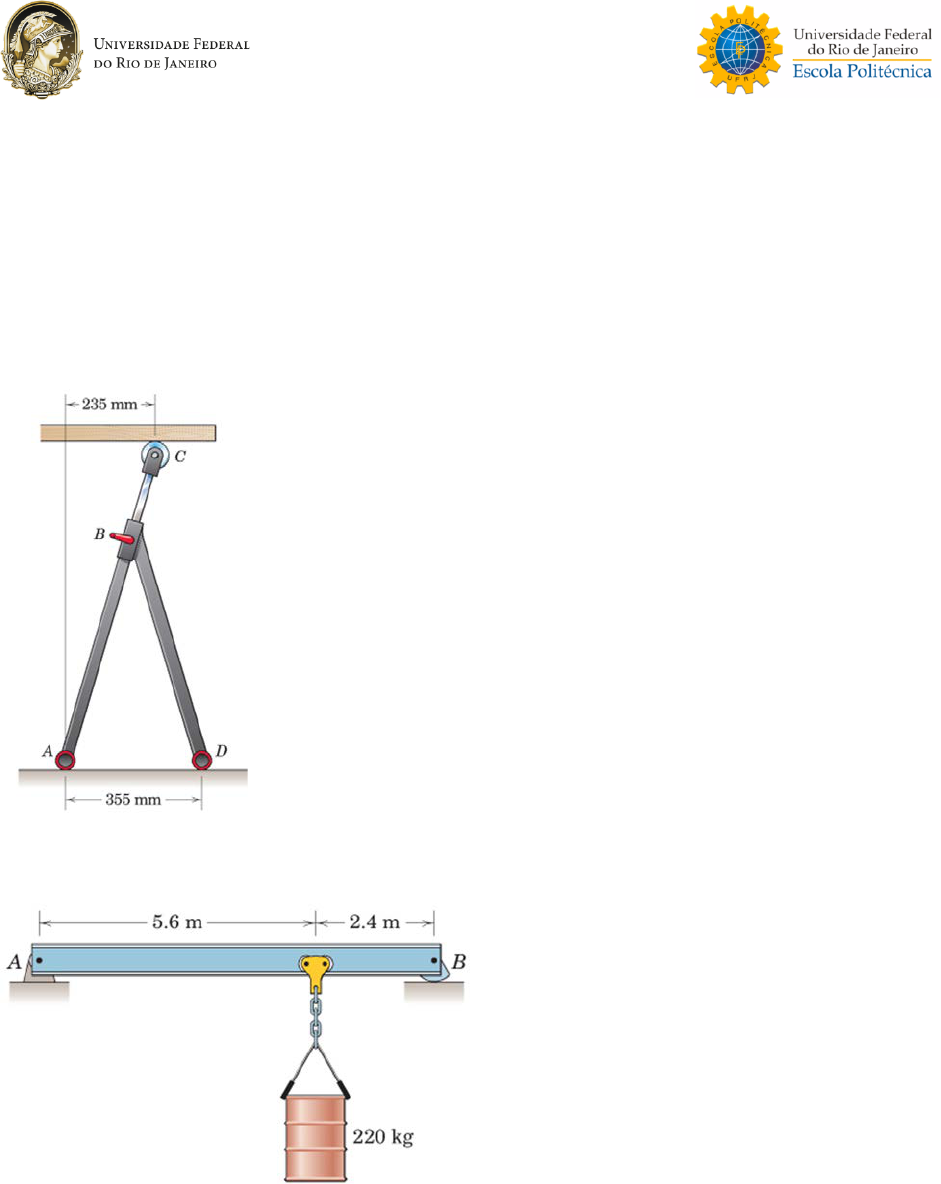

1. O suporte deslizante é usado para apoiar partes de chapas longas enquanto
elas são cortadas por uma serra de bancada. Se a chapa exerce uma força
direcionada para baixo de 25 N no rolete C, determine as reações verticais
em A e D. Note que a conexão em B é rígida e que os pés A e D são tubos
horizontais razoavelmente longos com recobrimento antideslizante.

2. A viga em I uniforme com 450 kg sustenta a carga mostrada. Determine as
reações nos apoios.



2

3. Determine a força P necessária para começas a rolar o cilindro uniforme de
massa m sobre o degrau de altura h.

4. A posição indicada para o centro de massa da caminhonete de 1600 kg é para
quando ela está descarregada. Se uma carga cujo centro de massa fica a x =
400 m atrás do eixo traseiro for colocada na caminhonete, determine a
massa mL para a qual as forças normais sob as rodas dianteiras e traseiras
serão iguais.

5. A esfera lisa e homogênea de 20kg está apoiada nos 2 planos inclinados
como mostrado abaixo. Determine as forças de contato em A e B.

3


6. Determine as reações em A e E se P=500N. Qual é o valor máximo que P pode
ter para haver equilíbrio estático? Despreze o peso da estrutura comparado
às cargas aplicadas.

7. Uma pessoa tenta deslocar um aspirador de pó de 20kg puxando pela
mangueira, como indicado. Se a roda A está obstruída, que força fará com
que a unidade tombe no sentido horário?

8. Uma chapa quadrada e uniforme de aço com 360mm de comprimento e uma massa
de 15kg está suspensa no plano horizontal pelos três fios verticais.
Calcule a força trativa em cada fio.


4

9. Duas vigas em I de aço, cada uma com uma massa de 100kg, estão soldadas em
um ângulo reto e sustentadas por cabos verticais de forma que as vigas se
mantém em um plano horizontal. Calcule a força trativa em cada um dos
cabos A, B e C.

10. A parte de um lustre que é sustentada por correntes tem a forma de uma
parte de casca esférica. Se a massa da parte de vidro é m, determine a
força trativa T em cada uma das correntes.

11. O centro de massa da porta de 30kg está no centro do painel. Se o peso
da porta é sustentado inteiramente pela dobradiça inferior A, calcule o
módulo da força total suportada pela dobradiça em B.

5

12. Uma das paredes verticais que apoiam a extremidade B do eixo uniforme
de 200 kg é girada de um ângulo de 30o, como mostrado abaixo. A extremidade
A permanece ainda apoiada por uma rótula no plano horizontal x-y. Calcule
os módulos das forças P e R exercidas na extremidade esférica B do eixo
pelas paredes verticais C e D, respectivamente.

13. Determine a força trativa necessária para manter o sólido retangular na
posição mostrada. O sólido retangular com 125 kg é homogêneo. O atrito em
D é desprezível.

14. A porta retangular de acesso de 25 kg é mantida na posição aberta, a
90o, pelo apoio simples CD. Determine a força F e o módulo da força normal
ao eixo de abertura AB em cada uma das dobradiças A e B.

6


15. A acrobata de 50kg pedala seu monociclo sobre o cabo esticado, mas
ligeiramente elástico. Se a deflexão no centro do vão de 18m vale 75 mm,
determine a força trativa no cabo. Despreze os efeitos dos pesos do cabo e
do monociclo.


16. Calcule o módulo da força suportada pelo pino em B no dispositivo em
curva, carregado e apoiado como mostrado.

17. Se o peso do mastro é desprezível comparado à carga de 30kN aplicada,
determine as forças trativas T 1 e T2 nos cabos e a força atuando na rótula
em A.
