teste de conhecimento 1 a 10 resistencia dos materiais II

Prévia do material em texto

1a Questão


 Complete a frase abaixo com a alternativa que melhor se enquadra. Quanto maior _______________,
________ o esforço necessário para colocar em movimento de rotação.


a área; menor;
 o momento de inercia; maior;

o momento de inercia; menor;

a seção transversal; menor;

a seção transversal; maior;


Explicação:
O momento de inércia representa a inércia (resistência) associada à tentativa de giro de uma área, em torno
de um eixo, e pode ser representado numericamente através do produto da área pelo quadrado da distância
entre a área e o eixo de referência.





 2a Questão


 Assinale a opção que apresenta a unidade que pode ser utilizada para expressar o momento de inércia de
uma superfície plana:


 cm2
 cm
4

cm3

kg.cm

MPa





 3a Questão


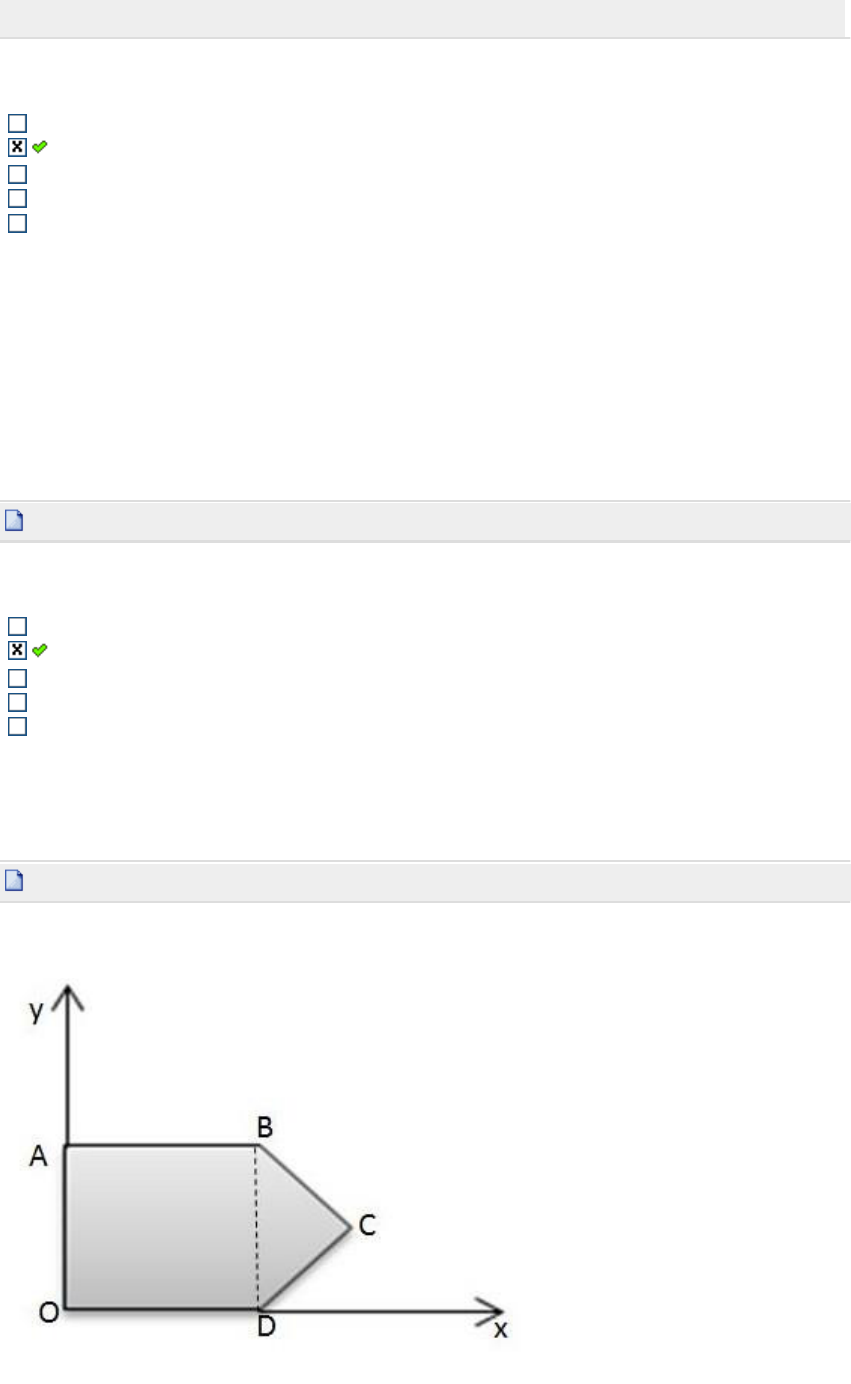

 Determine o momento estático em relação ao eixo x da figura plana composta pelo quadrado (OABD) de lado
20 cm e o triângulo (BCD) de base (BD) 20 cm e altura 12 cm.



6000 cm3

6880 cm3

9333 cm3
 5200 cm
3

4000 cm3





 4a Questão


 No exemplo de uma patinadora, ao abrir ou encolher os braços em um movimento de giro, observamos que:


Quanto mais distante a área estiver do eixo de rotação, maior resistência ela oferece ao giro. Por essa
razão, a patinadora, ao encolher os braços, durante o movimento de giro, diminui a velocidade de
rotação.

Quanto menos distante a área estiver do eixo de rotação, maior resistência ela oferece ao giro. Por
essa razão, a patinadora, ao abrir os braços, durante o movimento de giro, aumenta a velocidade de
rotação.

Quanto menos distante a área estiver do eixo de rotação, maior resistência ela oferece ao giro. Por
essa razão, a patinadora, ao abrir os braços, durante o movimento de giro, diminui a velocidade de
rotação.

Quanto mais distante a área estiver do eixo de rotação, menor resistência ela oferece ao giro. Por
essa razão, a patinadora, ao encolher os braços, durante o movimento de giro, diminui a velocidade
de rotação.
 Quanto mais distante a área estiver do eixo de rotação, maior resistência ela oferece ao giro. Por essa
razão, a patinadora, ao encolher os braços, durante o movimento de giro, aumenta a velocidade de
rotação.





 5a Questão


 Determine o momento estático em relação ao eixo y da figura plana composta pelo quadrado (OABD) de lado
20 cm e o triângulo (BCD) de base (BD) 20 cm e altura 12 cm.




9333 cm3

4000 cm3
 6880 cm
3

6000 cm3
 5200 cm
3





 6a Questão


 "Podemos entender o momento estático de uma área como o produto entre o valor do(a) _______ e o(a)
_________ considerada(o) até o eixo de referência que escolhemos para determinar o momento estático." As
palavras que melhor representam as lacunas que dão o sentido correto da frase são, respectivamente:


distância do centróide da área ; perímetro da área

perímetro da área ; área

volume; área

momento de inércia; volume
 área ; distância do centróide da área





 7a Questão


 Sobre o cálculo do centroide de figuras planas é correto afirmar que:


Quando uma superfície é simétrica em relação a um centro O os momentos estáticos de primeira
ordem em relação aos eixos X e Y, são diferentes de zero;

Quando uma superfície possui dois eixos de simetria, seu centroide não está situado interseção desses
eixos;

Para um arame homogêneo situado no plano XY o centroide nunca não estará fora do arame.
 Quando uma superfície possuir um eixo de simetria, o centroide da mesma deve estar situado nesse
eixo, e o momento estático de primeira ordem em relação ao eixo de simetria é nulo;

Para uma placa homogênea o centroide não coincide com o baricentro;

1a Questão


 Considere a seção reta de uma viga no plano xy. Sua área é A e o eixo y é um eixo de simetria para esta
seção reta. A partir destas informações, marque a alternativa correta.


O produto de inércia I xy desta seção pode ter um valor positivo

O produto de inércia I xy desta seção sempre será um valor negativo
 O produto de inércia I xy desta seção sempre será zero

O produto de inércia I xy desta seção sempre será um valor positivo

O produto de inércia I xy desta seção pode ter um valor positivo


Explicação:
Propriedade da simetria




 2a Questão



A fotoelasticidade é uma técnica experimental utilizada para a análise de tensões e deformações em peças
com formas complexas. A passagem de luz polarizada através de um modelo de material fotoelástico sob
tensão forma franjas luminosas escuras e claras. O espaçamento apresentado entre as franjas caracteriza a
distribuição das tensões: espaçamento regular indica distribuição linear de tensões, redução do espaçamento
indica concentração de tensões. Uma peça curva de seção transversal constante, com concordância circular e
prolongamento, é apresentada na figura ao lado. O elemento está equilibrado por duas cargas momento M, e
tem seu estado de tensões apresentado por fotoelasticidade.

Interprete a imagem e, em relação ao estado de tensões nas seções PQ e RS, o módulo de tensão normal no
ponto

 Q é maior que o módulo da tensão normal no ponto R.

S é menor que o módulo da tensão normal no ponto P.

Q é menor que o módulo da tensão normal no ponto S.

P é maior que o módulo da tensão normal no ponto R.

R é maior que o módulo da tensão normal no ponto S.




 3a Questão


 Analise as afirmativas. I - O raio de giração é a raiz quadrada do momento de inercia da área dividido pelo
momento de inércia ao quadrado; II ¿ O momento de inércia expressa o grau de dificuldade em se alterar o
estado de movimento de um corpo; III ¿ o produto de inércia mede a antissimétrica da distribuição de massa
de um corpo em relação a um par de eixos e em relação ao seu baricentro. É(São) correta(s) a(s)
afirmativa(s)


I, II e III.
 II e III, apenas

I, apenas

I e III, apenas

I e II, apenas




 4a Questão


 Considere a figura plana composta pelo quadrado (OACD) de lado 18 cm e o triângulo (ABC) de base (AC) 18
cm e altura 18 cm. Sabendo que o centroide da figura (OABCD) está na posição de coordenadas (9, 14),
determine o momento inércia Iy em relação ao eixo y que passa pelo centroide da figura plana (OABCD).


 11664 cm
4

6840 cm4

4374 cm4

23814 cm4

230364 cm4




 5a Questão


 Determinar o momento de inércia da superfície hachurada em relação ao eixo x que
passa pelo centro de gravidade. (medidas em centímetros)



 1024 cm4

1375 cm4

1524 cm4

986 cm4

1180 cm4




 6a Questão


 Considere um triângulo retângulo ABC, com hipotenusa AB, base BC= 4cm e altura AC = 3cm. O momento
de inércia deste triângulo (área) em relação ao eixo que passa pela base BC é dado por b.h3/12. Determine o
momento de inércia deste triângulo em relação ao eixo que passa pelo vértice A e é paralelo à base. DICA:
Teorema dos eixos paralelos: I = I´+ A.d^2 onde d^2 é d elevado ao quadrado


15 cm4

12 cm4
 27 cm4

36 cm4

9 cm4


 1a Questão


 Em uma estrutura de concreto armado formada por vigas, lajes e pilares, a força que é aplicada em uma
viga, perpendicularmente ao plano de sua seção transversal,no centro de gravidade, com a mesma direção
do eixo longitudinal da viga e que pode tracionar ou comprimir o elemento, é a força

 Torção

Cortante

cisalhante
 Normal

Flexão





 2a Questão


 Uma barra circular vazada de aço cilíndrica tem 1,5 m de comprimento e diâmetros interno e externo,
respectivamente, iguais a 40 mm e 60 mm. Qual o maior torque que pode ser aplicado à barra circular se a
tensão de cisalhamento não deve exceder 120 MPa?


2,05 KN.m

3,08 KN.m
 4,08 KN.m

6,50 KN.m

5,12 KN.m


Explicação: Resposta 4,08 KN.m





 3a Questão


 Considere um eixo maciço e homogêneo com seção circular de raio 30 cm. Sabe-se que este eixo se encontra
em equilíbrio sob a ação de um par de torques T. Devido a ação de T, as seções internas deste eixo estão na
condição de cisalhamento. Se, na periferia da seção, a tensão de cisalhamento é de 150 MPa, determine a
tensão de cisalhamento, nesta mesma seção circular, a uma distância de 20 cm do centro.


Não existem dados suficientes para a determinação

50 MPa

150 MPa

Nula
 100 MPa


Explicação:
A variação da tensão de cisalhamento é linear. Assim, 100/150 = 2/3 e, portanto, 2/3.(150) = 100MPa





 4a Questão


 Sobre o fenômeno da torção de eixos maciços não circulares marque a alternativa incorreta:

 A tensão de cisalhamento máxima ocorre no interior da seção transversal;

Para eixos de seção transversal quadrada a tensão máxima de cisalhamento ocorre em um ponto da
borda a seção transversal mais próxima da linha central do eixo;

A tensão de cisalhamento aumenta com o aumento do torque aplicado;

A tensão de cisalhamento é distribuída de forma que as seções transversais fiquem abauladas ou
entortadas;

O ângulo de torção aumenta com a redução do módulo de cisalhamento;





 5a Questão


 Um eixo tubular vazado possui diâmetro interno de 3,0cm e diâmetro externo de 42mm. Ele é usado para
transmitir uma potência, por meio de rotação, de 90000W as peças que estão ligadas as suas extremidades.
Calcular a frequência de rotação desse eixo, em Hertz, de modo que a tensão de cisalhamento não exceda
50MPa.


35,5 Hz

31 Hz
 26,6 Hz

30,2 Hz

42 Hz


Explicação: f = 26,6 Hz





 6a Questão


 Determinar, para a barra de latão indicada na figura, a maior tensão de
cisalhamento e o ângulo de torção. Sabe-se que T=400 N.m e que G=40
GPa.




τ=15,38MPa→θ=3,69∘τ=15,38MPa→θ=3,69∘

τ=15384,61MPa→θ=0,211∘τ=15384,61MPa→θ=0,211∘

τ=15384,61MPa→θ=1,85∘τ=15384,61MPa→θ=1,85∘

τ=25,26MPa→θ=1,06∘τ=25,26MPa→θ=1,06∘
 τ=15,38MPa→θ=0,211∘τ=15,38MPa→θ=0,211∘


Explicação:






 7a Questão


 Sobre o fenômeno da torção de eixos circulares não maciços marque a alternativa incorreta:


O ângulo de torção diminui com uma redução do momento de torção;
 A tensão de cisalhamento diminui com o aumento do diâmetro interno do tubo;

O ângulo de torção aumenta com a redução do módulo de cisalhamento;

A tensão de cisalhamento depende do momento de torção;

A tensão de cisalhamento máxima ocorre na periferia da haste e tem uma variação linear;





 8a Questão


 A linha neutra da seção de uma peça estrutural é definida como o lugar geométrico dos pontos onde:


as tensões tangenciais são sempre nulas;

o momento estático é mínimo;
 a tensão normal é nula;

as deformações longitudinais são máximas.

o esforço cortante sofre uma descontinuidade;


 1a Questão


 Um eixo não-vazado de seção transversal circular se encontra submetido a um momento de torção. Podemos
afirmar que:


a tensão de cisalhamento é máxima no centro da seção circular;
 a tensão de cisalhamento é máxima na periferia da seção circular;

a tensão de cisalhamento independe do momento de torção;

a tensão de cisalhamento é nula na periferia da seção circular;

a tensão de cisalhamento é constante ao longo da seção circular.





 2a Questão


 Para o carregamento mostrado na figura, determine na viga AC a posição onde o gráfico do esforço cortante
tem uma descontinuidade, sabendo que a reação em A é RA = 13,75 kN.



2,,5 m

7,5 m

2 m
 5 m

8 m





 3a Questão


 A extremidade B da barra de alumínio gira de 0,6° pela ação do torque T. Sabendo-se
que b=15 mm e G=26 GPa, determinar a máxima tensão de cisalhamento da barra.



0,507 MPa
 7,06 MPa

70600 Pa

0,706 Pa
 5,07 MPa


Explicação:






 4a Questão


 Para o carregamento mostrado na figura, determine o valor das reações verticais nos apoios.



RA = 8,75 kN e RC = 11,25 kN

RA = 26,25 kN e RC = 13,75 kN
 RA = 13,75 kN e RC = 26,25 kN

RA = 11,25 kN e RC = 8,75 kN

RA = 11,25 kN e RC = 28,75 kN





 5a Questão


 A viga engastada mostrada na figura possui uma reação em A que se opõe à rotação da viga. Determine essa
reação.



1800 Nm no sentido anti-horário

600 N para baixo

600 N para cima
 180 Nm no sentido anti-horário

180 Nm no sentido horário





 6a Questão


 Em uma estrutura de concreto armado formada por vigas, lajes e pilares, a força que é aplicada em uma
viga, perpendicularmente ao plano de sua seção transversal, no centro de gravidade, com a mesma direção
do eixo longitudinal da viga e que pode tracionar ou comprimir o elemento, é a força

 Normal

Torção

Cortante

Momento

Flexão





 7a Questão


 Suponha uma viga de 4m de comprimento apoiadas em suas extremidades A e B. Sobre esta viga existe um
carregamento de 5kN/m. Considere o ponto M, médio de AB. Neste ponto os valores do momento fletor e
esforço cortante atuantes na seção valem, respectivamente:



5kN.m e 8kN

0kN.m e 10kN
 10kN.m e 0kN

8kN.m e 8kN

8kN.m e 5kN


Explicação:
No ponto M, o momento fletor é máximo e o esforço cortante igual a zero. Mmáximo = q.L
2/8
Mmáximo = q.L
2/8 = 5.(4)2/8 = 10kN.m e V = 0 kN





 8a Questão


 Para o carregamento mostrado na figura, determine o valor do momento fletor máximo na viga AC, sabendo
que a reação em A é RA = 13,75 kN.



25 kNm

26,75 kNm

13,75 kNm
 68,75 kNm

75 kNm

1a Questão


 Para o perfil da figura, determine a tensão máxima, sabendo que a viga está submetida a um momento de
201,6 kNm e as dimensões estão em cm.
Dados: I = 9 . 10
-5
 m4 ;



464 MPa

560 MPa
 280 MPa

234 MPa

143 MPa





 2a Questão


 Considere uma viga reta, homogênea e de seção transversal constrante, inicialmente na posição horizontal. A
seção transversal em cada extremidade é vertical, ou seja, cada elemento longitudinal possui, inicialmente, o
mesmo comprimento. A via é fletida única e exclusivamente pela aplicação de momentos fletores, e a ação
pode ser considerada elástica. Para essa situação, com as hipóteses consideradas, analise as afirmações a
seguir. I- Qualquer seção plana da viga, antes da flexão, permanece plana após essa flexão. II - Existem
elementoslongitudinais da viga que não sofrem deformação, ou seja, alteração em seu comprimento. III -
Todos os elementos longitudinais da viga encontram-se submetidos a tensões de tração. Está correto o que
se afirma em:

 I e II

I e III

I, II e III

II e III

I





 3a Questão


 Para o perfil da figura, determine a tensão de cisalhamento máxima, sabendo que a viga está submetida a
um esforço cortante de 145,05 kN e as dimensões estão em cm.
Dados: I = 9 . 10
-5
 m4 ;



45 MPa

35 MPa

40 MPa
 25 MPa

30 MPa





 4a Questão



Suponha um eixo cilíndrico homogêneo preso em uma extremidade. Um torque T é aplicado ao mesmo e, em
consequência, as seções retas estão submetidas ao cisalhamento. Escolhendo-se aleatoriamente uma seção,
determinam-se os valores de tensão de cisalhamento: 100 MPa; 50 MPa e 0. Com relação às posições dos
pontos, na seção reta, sujeitos a estes valores é verdade que:


Estes pontos estão necessariamente alinhados

Nada pode ser afirmado.

Um desses pontos é o centro e os demais igualmente afastados do centro.

Um destes pontos é o centro e os demais afastados deste. O de 50 MPa mais afastado que o de
100MPa
 Um destes pontos é o centro e os demais afastados deste. O de 100 MPa mais afastado que o de
50MPa


Explicação:
A variação da tensão de cisalhamento ao longo do raio é linear, sendo zero neste ponto. Assim, o ponto de
100 MPa está mais afastado do centro do que o ponto de 50 MPa





 5a Questão


 Uma coluna com rótulas nas extremidades, de comprimento L, momento de inércia da seção transversal igual
a I e módulo de elasticidade E, tem carga crítica vertical Pcr e apresenta comportamento, em relação à
flambagem, segundo a teoria de Euler. Sobre tal coluna, é incorreto afirmar:


Se a seção transversal da coluna for circular e seu raio for duplicado, a carga Pcr resulta 16 vezes
maior.
 Caso o comprimento L seja reduzido à metade, o valor da carga crítica Pcr duplica.

Caso as extremidades sejam engastadas, a carga crítica Pcr quadruplica.

Engastando uma das extremidades e deixando a outra livre (eliminando a rótula), a carga crítica
passa a ser ¼ da inicial.

A carga crítica Pcr é proporcional ao produto EI.





 6a Questão


 Uma viga de eixo reto tem seção transversal retangular, com altura h e largura b, e é constituída de material
homogêneo. A viga está solicitada à flexão simples. Considerando um trecho dx da viga, o diagrama das
tensões normais que atua nesse trecho é representado por:




Nenhum dos anteriores








 1a Questão


 Márcio é engenheiro calculista e necessita projetar uma viga bi-apoiada de 7
metros de comprimento e que apresente deflexão máxima "v" no ponto médio
igual a 3,0 mm.
Sabendo-se que o material deve apresentar momento de inécia "I" igual a
0,001 m4 e carregamento constante distribuído "w" igual a 10kN/m, obtenha
aproximadamente o valor do módulo de elasticidade "E" do material da viga.
OBS: v=5wL4/384EI ("w" é o carregamento).

 154 MPa
 104 MPa
 95 MPa
 170 MPa
 144 MPa


Explicação:
v=5wL4/384EI → 3,0 x 10-3=5 x 10 x 103 x 74 / (384 x E x 10-3)
→ E =5 x 10 x 103 x 74 / (384 x 10-3) x 3,0 x 10-3→ E= 104 MPa
aproximadamente.




 2a Questão


 Seja uma haste horizontal AB de seção reta circular apoiada em suas extremidades A e B. Considere que seu
diâmetro vale 50 mm e o seu comprimento AB vale 5 m. Sobre esta haste existe uma distribuição uniforme
ao longo de seu comprimento tal que q seja igual a 400 N/m. Determine a tensão de flexão máxima.
Dados: I=pi.(R4)/4 Mmáximo = q.l
2/8 Tensão = M.R/I



408 MPa

51 MPa

204 MPa
 102 MPa

25,5 MPa


Explicação:
Mmáximo = q.l
2/8 = 400.25/8 = 1250 N.m
Tensão = M.R/pi.(R4)/4
Tensão = M/pi.(R3)/4
Tensão = 1250/3,14.(0,0253)/4
Tensão = 102 MPa





 3a Questão


 Em uma construção, necessita-se apoiar sobre uma viga biapoiada de 5
metros de comprimento, um objeto de 500kg.
A equipe de projeto, forneceu as seguintes informações sobre o material.
E=16GPa (módulo de elasticidade)
I= 0,002 m4 (momento de inércia calculado em torno do eixo neutro da
viga).
Deflexão máxima no ponto médio da viga: v=wL3/48EI ("w" é o
carregamento).

Identifique a opção que mais se aproxima da deflexão máxima no ponto
médio da viga em questão.

 1,50 mm
 0,82 mm
 3,00 mm
 0,41 mm
 10 mm


Explicação:
A questão já nos forneceu a expressão do deslocamento (deflexão) máxima
da viga em seu ponto médio, basta substituir os dados.
v=wL3/48EI → v=500 x 10 x 53 / 48 x 16 x 109 x 2 x 10-3 → v= 0,41mm
aproximadamente.




 4a Questão


 Após a aplicação de uma carga axial de tração de 60 kN em uma barra de aço, com módulo de elasticidade
longitudinal de 200 GPa, comprimento de 1,0 m e área da seção transversal de 10 cm2, o alongamento
produzido na barra, em mm, é


30,0

3,0
 0,3

0,003

0,03


Explicação: σ = F/A → σ = 60 kN/10 cm2 = 6 kN/cm2 = 60 MPa σ = E.ε → 60 MPa = 200.103 MPa. (∆L/L) →
∆L = 3.10-4 m ∆L = 0,3 mm




 5a Questão


 Um engenheiro necessita projetar uma viga bi-apoiada de 5 metros de
comprimento e que apresente deflexão máxima "v" no ponto médio igual a
1mm.
Sabendo-se que o material deve apresentar momento de inércia "I" igual a
0,003 m4 e carregamento constante concentrado "w" igual a 200kN, obtenha
entre os materiais da tabela a seguir o mais adequado ao projeto.
OBS: v=wL3/48EI ("w" é o carregamento).
Material Módulo de Elasticidade (GPa)
Liga Inoxidável 304 193
Liga Inoxidável PH 204
Ferro Cinzento 100
Ferro Dúctil 174
Alumínio 70


 Ferro Dúctil
 Alumínio
 Liga Inoxidável 304
 Liga Inoxidável PH
 Ferro Cinzento


Explicação:
Devemos calcular o módulo de elasticidade do material. v=wL3/48EI → 1,0 x
10-3=200 x 10 x 53 / 48 x E x 3,0 x 10-3 → E= 173,6 MPa.




 6a Questão


 Um modelo dos esforços de flexão composta, no plano horizontal de um reservatório de concreto armado de
planta-baixa quadrada e duplamente simétrica, é apresentado esquematicamente na figura a seguir por meio
do diagrama de momentos fletores em uma das suas paredes. Na figura, p é a pressão hidrostática no plano
de análise, a é o comprimento da parede de eixo a eixo, h é a espessura das paredes (h << A), M1 M2 são
os momentos fletores, respectivamente, no meio da parede nas suas extremidades, e N é o esforço normal
aproximado existente em cada parede.

Considerando o reservatório cheio de água, verifica-se que, na direção longitudinal da parede, os pontos Q, R
e S ilustrados na figura estão submetidos às seguintes tensões normais:


Q [tração] - R [compressão] - S [compressão]

Q [compressão] - R [tração] - S [nula]

Q [tração] - R [compressão] - S [nula]

Q [tração] - R [tração] - S [tração]
 Q [compressão] - R [tração] - S [tração]

1a Questão


 Uma barra de aço de seção transversal retangular está submetida a dois momentos fletores iguais e opostos
atuando no plano vertical de simetria da barra da figura.
Determine o valor do momento fletor M que provoca um escoamento na barra. Considere σE=248 MPa.



672,6 kN.cm
 338,3 kN.cm

672,6 N.m

43,31 kN.cm338,3 N.m


Explicação:






 2a Questão


 A seção reta de uma viga, que foi projetada para receber cabos de aço
protendidos no orifício indicado em "B", está representada na figura a seguir.
Os cabos protendidos são utilizados como um recurso para aliviar as tensões na
parte inferior da viga e podem provocar no máximo força longitudinal normal
de compressão igual a 1.000 kN no ponto de sua aplicação. A estrutura
apresenta área da seção reta tranversal igual a 4.000 cm2 e momento de
inércia igual a 800.000cm4.


Ao ser posicionada, a viga ficará submetida a tensões trativas na parte inferior,
sendo o valor máximo no ponto "A" igual a 15,25 kN/cm2.
Considerando o contexto anterior e a figura a seguir, determine
aproximadamente a excetrincidade "e" dos cabos protendidos para que o
estado de tensão trativa seja anulado.
Tensão provocada pelos cabos protendidos: =N/A ± N.e.yo/I
Onde:
- N: esforço normal provocado pelo cabo protendido
- A: área da seção transversal
- I: momento de inércia da seção em relação ao centroide
- yo: distância do bordo considerado até o centroide

 100 cm
 200 cm
 50 cm
 125 cm
 150 cm


Explicação:
Os cabos protendidos deverão anular a tensão de tração que surge quando a
viga é posicionada na estrutura maior da qual faz parte. Desta forma, os cabos
deverão produzir uma tensão de 15,25kN/cm2, porém de compressão e não de
tração.
Tensão provocada pelos cabos protendidos: =N/A +
N.e.yo/I  15,25=1.000/4.000 + (1.000 . e . 120)/800.000  15,25 =
0,25+12.e/80  15,00=0,15e  e=15,00/0,15 = 100cm





 3a Questão


 Uma carga centrada P deve ser suportada por uma barra de aço AB de 1 m de comprimento, bi-rotulada e
com seção retangular de 30 mm x d. Sabendo-se que σe = 250 MPa e E = 200 GPa, determinar a menor
dimensão d da seção transversal que pode ser usada, quando P = 60 kN.


52,5mm

68,9mm
 37,4mm

48,6mm

25,7mm





 4a Questão



Considere uma barra bi-apoiada da figura a seguir submetida a um momento
fletor. Tem-se que abaixo da linha neutra, a barra encontra-se submetida a
tensões trativas e acima da mesma, a tensões compressivas.



Utilizando como base a teoria da "flexão composta reta", assinale a
opção CORRETA.



A aplicação de uma força longitudinal normal abaixo do eixo longitudinal
centróide minimiza as tensões de tração nessa região.
 A aplicação de uma força transversal ao eixo longitudinal centróide não
altera as tensões de tração na viga em questão.
 A aplicação de uma força longitudinal normal abaixo do eixo longitudinal
centróide aumenta as tensões de tração nessa região.
 A aplicação de uma força longitudinal normal acima do eixo longitudinal
centróide minimiza as tensões de tração nessa região.
 A aplicação de uma força perpendicular ao eixo longitudinal centróide e
voltada para baixo minimiza as tensões de tração na região abaixo do eixo
mencionado.


Explicação:
A tensão de tração abaixo do eixo centróide é minimizada com a aplicação de
uma força longitudinal normal abaixo do referido eixo, criando o efeito de um
momento fletor devido a sua excentricidade em relação ao centróide. A tensão
criada é dada por:
=N/A ± N.e.yo/I
Onde:
- N: esforço normal provocado pelo cabo protendido
- A: área da seção transversal
- I: momento de inércia da seção em relação ao centroide
- yo: distância do bordo considerado até o centroide





 5a Questão


 Ao estudarmos o tema "flexão composta reta", vemos que os esforços
combinados de uma tensão longitudinal normal e de um momento fletor em
uma viga podem ser reproduzidos pela aplicação excêntrica de uma força
longitudinal normal, considerando o eixo centróide como referência.
Nas opções a seguir, que mostram uma viga de perfil H, identique aquela que
representa estados de tensão possivelmente EQUIVALENTES.














Explicação:
O momento aplicado e a força normal aplicada no eixo centróide provocam
tensões trativas abaixo do eixo centróide e tensões compressivas acima do eixo
centróide, condição que é reproduzida pela aplicação de uma única força
normal longitudinal deslocada em relação ao eixo centróide do corpo e acima do
mesmo.





 6a Questão


 As figuras mostradas nas opções a seguir mostram duas situações em que
esforços são aplicados a uma viga. A parte esquerda da igualdade presente em
cada opção representa a aplicação combinada de um esforço normal e um
momento fletor e a parte direita representa a aplicação de uma única carga.
Com base na teoria estudada em "flexão composta reta", assinale a opção em
que a igualdade está CORRETA:














Explicação:
O momento aplicado e a força normal aplicada no eixo centróide provocam tensões trativas
acima do eixo centróide e tensões compressivas abaixo do eixo centróide, condição que é
reproduzida pela aplicação de uma única força normal longitudinal deslocada em relação ao
eixo centróide do corpo e abaixo do mesmo.





 7a Questão


 A figura a seguir mostra a seção reta transversal de uma viga que possui
momento de inércia "I" igual a 700.000 cm4, área da seção reta transversal "A"
igual a 2.500cm2 e cujo centróide "C" situa-se a 50cm da base. Nessa viga, é
aplicado um momento fletor que cria tensão de compresão na superfície
indicada pelo ponto 'A" igual a 12kN/cm2 e tensão de tração indicada no ponto
"B" igual a 3,0kN/cm2. Sabendo-se que no orifício "D" serão alojados cabos de
aço protendidos que gerarão tensões compressivas na parte inferior da
estrutura, determine o valor aproximado da força normal longitudinal
provocada por esses cabos de tal forma a anular as tensões trativas no ponto
"B".

Tensão provocada pelos cabos protendidos: =N/A ± N.e.yo/I
Onde:
- N: esforço normal provocado pelo cabo protendido
- A: área da seção transversal
- I: momento de inércia da seção em relação ao centroide
- yo: distância do bordo considerado até o centroide

 4.800 kN
 3.600 kN
 7.200 kN
 2.400kN
 1.200 kN


Explicação:
Os cabos protendidos deverão anular a tensão de tração que surge quando a
viga é posicionada na estrutura maior da qual faz parte. Desta forma, os cabos
deverão produzir uma tensão de 3,0kN/cm2, porém de compressão e não de
tração.
Tensão provocada pelos cabos protendidos: =N/A + N.e.yo/I  3,0=N/2.500
+ (N . 30 . 50)/700.000  3,0 =
N.(1/2.500+1.500/700.000)  3,0=N.(0,0004+0,0021)  N=3,0/0,0025 =
1.200 kN.

1a Questão


 Sabendo que o momento mostrado atua em um plano vertical, determine a tensão no Ponto A.



91.7 MPa-

-11.52 MPa
 -61.6 MPa

-17.06 MPa

-9.81 MPa


Explicação:





 2a Questão


 Sabendo que o momento mostrado atua em um plano vertical, determine a tensão no Ponto B.


 91.7 MPa

11.52 MPa

61.6 MPa

9.81 MPa

17.06 MPa


Explicação:





 3a Questão


 O projeto prevê que o eixo de transmissão AB de um automóvel será um tubo de parede fina. O motor
transmite 125kW quando o eixo está girando a uma frequência de 1500 rpm. Determine a espessura mínima
da parede do eixo se o diâmetro externo for 62,5 mm. A tensão de cisalhamento admissível do material é 50
MPa.
Dados: Pot = T.w w = 2pi.f J=pi.(R4 ¿ r4)/2 Tensão de cisalhamento = T.R/J2,5 mm

1,5 mm
 3,0 mm

2,0 mm

1,0 mm


Explicação:
f = 1500/60 25 Hz
Pot = T. w ⇒ 125.000 = T.2pi.25
T = 796,2 N.m
J = pi.(31,254 - x4).10-12/2
Tensão = T.R/J ⇒ 50.106 = 796,2 . 31,25.10-3/ pi.(31,254 - x4).10-12/2
796,2 . 31,25.10-3.=2,5.pi .(31,254 - x4).10-12. .107
796,2 . 31,25.102./(2,5.pi) =(31,254 - x4)
x = 28,25 mm
T = 31,25 - 28,25 = 3,00 mm






 4a Questão


 A expressão a seguir nos permite calcular o estado de tensões em uma
determinada seção transversal retangular de um pilar, determinando se o
mesmo encontra-se sob compressão ou tração ou mesmo em estado nulo
quando uma força longitudinal normal deslocada dos eixos centróides é
aplicada.
=±N/A ± N.ey.x/Iy ± N.ex.y/Ix
Com base na tabela a seguir, que revela o estado de tensões da área do pilar,
determine os vértices submetidos a compressão.
Vértice N/A N.ey.x/Iy N.ex.y/Ix
A -40 -40 20
B -40 40 20
C -40 -40 -20
D -40 40 20


 C e D
 A e B
 A e C
 A e D
 B e C


Explicação:
A soma das componentes fornece a magnitude das tensões. As tensões
negativas são compressivas e as positivas são trativas.
Vértice N/A N.ey.x/Iy N.ex.y/Ix SOMA
A -40 -40 20 -60
B -40 40 20 20
C -40 -40 -20 -100
D -40 40 20 20
Observamos que na condição compressiva, encontram-se os vértices A e C.




 5a Questão


 Considere uma viga de madeira cuja seção reta é um retângulo de dimensões: altura 125 mm e base 100
mm. Sob dado carregamento, o esforço cortante na seção é igual a 4kN. Determine o valor de tensão
máxima e seu ponto de aplicação, em relação à base da seção reta.


0,96 MPa e 62,5 mm

0,48 MPa e 125 mm

1,00 MPa e 50 mm
 0,48 MPa e 62,5 mm

0,96 MPa e 125 mm




 6a Questão


 O pilar mostrado na figura em corte está submetido a uma força longitudinal
normal fora dos eixos centróides x e y, gerando o efeito de momentos em
relação a esses eixos. O estado de tensões é complexo, originando regiões
submetidas a tensões compressivas, trativas e nulas, calculadas pela
expressão: =±N/A ± N.ey.x/Iy ± N.ex.y/Ix

Com base na tabela a seguir, que revela o estado de tensões da área,
determine o ponto em que as tensões compressivas são máximas em módulo.
Vértice N/A N.ey.x/Iy N.ex.y/Ix
A -60 40 30
B -60 -40 30
C -60 -40 -30
D -60 40 -30


 Nenhum vértice está submetido a compressão.
 B
 A
 D
 C


Explicação:
A soma das componentes fornece a magnitude das tensões. As tensões
negativas são compressivas e as positivas são trativas.
Vértice N/A N.ey.x/Iy N.ex.y/Ix Soma
A -60 40 30 10
B -60 -40 30 -70
C -60 -40 -30 -130
D -60 40 -30 -50
Observamos que na condição compressiva, o vértice C é o de maior magnitude
em módulo.




 7a Questão


 Considere uma viga homogênea e de seção retangular de largura b e altura h. Suponha que este elemento
estrutural esteja sob um carregamento tal que em uma dada seção o esforço cortante seja igual a V. A
distribuição da tensão de cisalhamento nesta seção transversal:

 Varia de maneira parabólica com a altura sendo seu máximo na metade da altura.

Varia linearmente com a altura sendo seu máximo nas extremidades

É constante ao longo da altura h

Varia linearmente com a altura sendo seu máximo na metade da altura.

Varia de maneira parabólica com a altura sendo seu máximo nas extremidades


Explicação:
A variação é parabólica, sendo nula a tensão nas extremidades e máxima à meia altura e igual a 1,5V/A




 8a Questão


 A expressão a seguir nos permite calcular o estado de tensões em uma
determinada seção de um pilar, determinando se o mesmo encontra-se sob
compressão ou tração ou mesmo em estado nulo
Uma força longitudinal normal deslocada dos eixos centróides provoca na
seção reta de um pilar diversos estados de tensão, descritos pela
expessão =±N/A ± N.ey.x/Iy ± N.ex.y/Ix, na qual tem-se os seguintes
termos:
- N: esforço normal.
- A: área da seção transversal
- Ix e Iy: momentos de inércia da seção em relação aos eixos x e y
- x e y: distâncias em relação aos eixos x e y do ponto de aplicação da carga
considerada.
Considerando a tabela a seguir e os vértices A, B, C e D de uma seção reta
retangular de uma pilar, determinar qual das opções oferece vértices que
estão submetidos a tensões trativas.
Vértice N/A N.ey.x/Iy N.ex.y/Ix
A -40 -25 15
B -40 25 15
C -40 -25 -15
D -40 25 15


 A, C e D
 A e C
 C e D
 A e B
 Nenhum dos vértices.


Explicação:
A soma das componentes fornece a magnitude das tensões. As tensões
negativas são compressivas e as positivas são trativas.
Vértice N/A N.ey.x/Iy N.ex.y/Ix Soma
A -40 -25 15 -40
B -40 25 15 0
C -40 -25 -15 -80
D -40 -25 -15 -30
Observamos que não há vértices na condição trativa.


 1a Questão


 Uma estrutura necessita de uma barra de comprimento "L" esbelta sob força
compressiva de 30 kN. Considerando os dados relativos a mesma a seguir,
determine aproximadamente o maior comprimento que a barra deve ter para
não sofrer flambagem.
Carga crítica para ocorrência de flambagem: Pcr = π
2.E.I/(kL)2
Módulo de Elasticidade (E)= 12GPa
Momento de Inércia (I)=40 cm4
Fator de comprimento efetivo (k)=0,5
π= 3,1416

 500 cm
 1.000 cm
 250 cm
 2.000 cm
 125 cm


Explicação:
Como a tensão compressiva é fixa, fazemos Pcr = 30 kN.
Pcr = π
2.E.I/(kL)2  30 . 103= π2.12.109.40.10-8/(0,5. L)2  30 . 103=
47.374,32/(0,5. L)2  30 . 103= 47.374,32/0,25. L2  L2 = 6,32  L=2,52 m
ou 252 cm.





 2a Questão


 Em um aparato mecânico, é necessário se projetar uma viga de 2,0 m de
comprimento e momento de inércia igual a 50 cm4, que não sofra flambagem
quando submetida a um esforço compressivo de 40 kN e fator de
comprimento efetivo igual a 0,5. Considerando a tensão crítica para
flambagem igual a Pcr = π
2.E.I/(kL)2 e a tabela a seguir, em que "E" é o
módulo de elasticidade dos materiais designados por X1, X2, X3, X4 e X5,
determine o material que melhor se adequa ao projeto.
OBS:
E= módulo de Elasticidade
I = momento de Inércia
k = fator de comprimento efetivo
L = comprimento da viga.
π= 3,1416
Material Módulo de Elasticidade "E" (GPa)
X1 16
X2 20
X3 39
X4 8
X5 40


 X5
 X4
 X3
 X1
 X2


Explicação:
Como a tensão compressiva é fixa, fazemos Pcr = 40 kN.
Pcr = π
2.E.I/(kL)2  40 . 103= π2.E.50.10-8/(0,5. 2,0)2  40 . 103= 493,48.E.
10-8/(1,0)2  40 . 103= 493,48.E. 10-8  E = 40 . 103 / 493,48. 10-
8  E=0,0081 . 1011 = 8,1 . 109 = 8,1 GPa.





 3a Questão


 Uma coluna retangular de madeira de 4 m de comprimento tem seção reta 50 mm x 100 mm e está
posicionada verticalmente. Qual a carga crítica, considerando que as extremidades estejam presas por pinos.
Emadeira = 11 x 10
3 MPa. Não ocorre escoamento.



9,0 kN

7,8 kN
 7,1 kN

8,5 kN

8,2 kN


Explicação:
P crítica = (3,14)
2 E.I / [(KL)2]
P crítica = (3,14)
2 11.103.(100.503/12) / [(1.4000)2] = 7,1 kN





 4a Questão


 Uma barra horizontal sofre flambagem como mostrado na figura. Sabendo-se
que para ocorrer tal flexão transversal é necessária a aplicação de uma força de
compressão axial mínima, dada por Pcr = π
2.E.I/(kL)2, obtenha o valor
aproximado da mesma utilizando os dadosa seguir:

Módulo de Elasticidade (E)= 15GPa
Momento de Inércia (I)=60 cm4
Fator de comprimento efetivo (k)=0,5
Comprimento da barra (L) = 2,0 m ou 200 cm
π= 3,1416

 75 kN
 110 kN
 89 kN
 10 kN
 100 kN


Explicação:
Pcr = π
2.E.I/(kL)2= π2.15.109.60.10-8/(0,5. 2,0)2 = 8.882,68 . 10 = 88,8 kN
Observe que o momento de inércia foi expresso em cm e devemos convertê-lo
para metros, ou seja, I=60 cm4= 60 . 10-8 m4.





 5a Questão


 Uma haste de 12,5m de comprimento é feita de uma barra de aço de 25 mm de diâmetro. Determine a carga
crítica de flambagem, se as extremidades estiverem presas a apoios:
Dados: E= 210 ,103 MPa, K = 0,5 e I = pi.r4/4


210 kN

190 kN

122 kN

165 kN
 102 kN


Explicação:
P crítico = (3,14)2 E.I / [(KL)2]
P crítico = (3,14)2 210.109.(3,14.(0,0125)4/4) / [(0,5.12,5)2]= 102 kN





 6a Questão


 Flambagem é um fenômeno que ocorre com barras esbeltas submetidas a
esforços de compreesão axial. Nesse contexto, a barra pode sofrer flexão
transversal, como mostra a figura a seguir.



Sabendo-se que para ocorrer flexão é necessário a aplicação de uma
determinada carga crítica de compressão, Pcr = π
2.E.I/(kL)2, determine
aproximadamente a tensão correspondente a essa carga crítica para a barra
com as carcterísticas a seguir:
Módulo de Elasticidade (E)= 20GPa
Momento de Inércia (I)=54 cm4
Fator de comprimento efetivo (k)=0,5
Comprimento da barra (L) = 3,50 m ou 350 cm
Área da Seção reta da barra = 40 cm2
π = 3,1416


 12,0 MPa
 17,0 MPa
 9,0 MPa
 8,7 MPa
 4,0 MPa


Explicação:
Pcr = π
2.E.I/(kL)2= π2.20.109.54.10-8/(0,5. 3,50)2 = 0,3480 . 105 = 34,80 kN
Observe que o momento de inércia foi expresso em cm e devemos convertê-
lo para metros, ou seja, I=54cm4= 54 . 10-8 m4.
cr = Pcr /A = 34,80 . 10
3/(40 . 10-4)=8,7 . 106 = 8,7 MPa.
Não se esqueça de converter as unidades para metro, ou seja, A=40cm2=40 .
10-4 m2.





 7a Questão


 Uma barra homogênea de comprimento L = 1,0 m e seção reta quadrada, de lado 2,0 cm, está submetida a
uma tração de 200kN. O material da barra possui módulo de elasticidade de 200GPa. Qual o valor da
deformação da barra, considerando que se encontra no regime elástico?


2,5cm

25cm

25mm

0,25mm
 2,5mm

1a Questão


 Uma haste cilíndrica maciça está submetida a um momento de torção pura. Pode-se afirmar que, no regime
elástico:


a tensão de cisalhamento máxima ocorre no interior da haste.
 a tensão de cisalhamento máxima ocorre na periferia da haste e tem uma variação linear;

a distribuição das tensões de cisalhamento na seção transversal depende do tipo de material da
haste;

a tensão de cisalhamento não depende do valor do momento de torção;

a distribuição das tensões de cisalhamento na seção transversal tem uma variação não linear;




 2a Questão


 Uma viga constituirá parte de uma estrutura maior e deverá ter carga
admissível igual a 9.000 kN, área igual a 150.000 mm2 e índice de esbeltez
igual a 140. Escolha entre os materiais da tabela a seguir o mais adequado.
OBS: ADM = 12π
2.E/23(kL/r)2 e π= 3,1416

Material Módulo de Elasticidade (GPa)
X1 350
X2 230
X3 520
X3 810
X5 400


 X2
 X4
 X3
 X1
 X5


Explicação:
Tensão, de uma forma geral, é igual a razão entre força e área, ou seja, ADM =
PADM/A  ADM = 9.000. 10
3/150.000 . 10-6 = 0,060 . 109 = 6,0 . 106 = 6,0 MPa
Considerando a expressão fornecida no enunciado, tem-se ADM = 12π
2.E/23(kL/r)2  6,0.
106 = 12π2.E/23.(140)2 6,0. 106 = 2,6.10-5.E  E = 6,0 109 / 2,6.10-5 = 2,31 . 1011 =
231 GPa.




 3a Questão


 Ao projetarmos uma estrutura, devemos ter mente que existe uma carga
admissível para a qual a viga projetada não sofre flambagem. Em algumas
situações, essa tensão admissível é fornecida pela expressão ADM =
12π2.E/23(kL/r)2, em que E é o módulo de elasticidade, (kL/r) é índice de
esbeltez adaptado.
Considerando o exposto, qual seria o impacto na tensão admissível se
aumentássemos o comprimento de uma viga em 10%, mantendo-se contante
os outros parâmetros?

 Permaneceria a mesma aproximadamente.
 Diminuiria em 10% aproximadamente.
 Aumentaria em 17% aproximadamente.
 Diminuiria em 17% aproximadamente.
 Aumentaria em 10% aproximadamente.


Explicação:
Um aumento de 10% em L é equivalente a multiplicar esse parâmetro por 1,1, ou seja,
1,1L.
Considerando a expressão fornecida no enunciado, tem-se ADM =
12π2.E/23(k1,1L/r)2  ADM = 12π
2.E/23(k1,1L/r)2  ADM = 12π
2.E/23(k1,1L/r)2 .
(1,1)2  ADM = 12π
2.E/23(kL/r)2. 1,21  ADM = 0,83. (12π
2.E/23(kL/r)2), ou seja, a nova
tensão equivale a 0,83 da anterior ou 83%, o que corresponde a uma diminuição de 17%.




 4a Questão


 Em um projeto, consideramos o fator de segurança para obter a tensão
admissível a ser utilizada em uma determinada estrutura, dada
por ADM=e/FS, em que e é a tensão de escoamento e FS é o fator de
segurança.
Entre os elementos que podem prejudicar a segurança da maioria dos
projetos, podemos citar os itens a seguir, com EXCEÇÂO de:

 Irregularidades no terreno que sustentará a estrutura.
 Verticalidade das colunas.
 Variação na curvatura do planeta na região em que a estrutura será
erguida.
 Imprevisibidade de cargas.
 Dimensionamento das cargas.


Explicação:
A curvatura da Terra é um parâmetro importante para projetos de dimensões gigantescas,
como edifícios muito altos (centenas de andares) ou pontes muito longas, por exemplo.
Porém, para a grande maioria dos projetos não constitui parâmetro de relevância.




 5a Questão


 Considere uma barra bi-rotulada de índice de esbeltez, (kL/r), igual a 130,
módulo de elasticidade igual a 200GPa e área da seção reta igual a 140.000
mm2, obtenha a carga aproximada admissível à estrutura para que a mesma
não sofra flambagem, sabendo que a expressão da tensão admissível é dada
por ADM = 12π
2.E/23(kL/r)2
OBS: Adote π= 3,1416

 7.520 kN
 1.890 kN
 9.510 kN
 10.815 kN
 8.540 kN


Explicação:
ADM = 12π
2.E/23(kL/r)2  ADM = 12π
2.200.109/23.(130)2  ADM = 23.687,16.
109/388.700  ADM = 0,061. 10
9 Pa
Como a tensão é dada PADM = ADM . A  PADM = 0,061. 10
9. 140.000 . 10-6  PADM = 0,854
. 107 = 8.540 kN




 6a Questão


 Ao projetarmos uma viga, devemos nos utilizar da expressão que fornece a
tensão admissível, dada por ADM = 12π
2.E/23(kL/r)2 , em que em que E é o
módulo de elasticidade e (kL/r) é índice de esbeltez adaptado.
Considerando o exposto, o que aconteceria a tensão admissível se
dobrássemos o raio de giração "r" de uma viga adotada?

 A tensão admissível seria 1/4 vezes a tensão anterior.
 A tensão admissível seria igual a tensão anterior.
 A tensão admissível seria 4 vezes a tensão anterior.
 A tensão admissível seria 2 vezes a tensão anterior.
 A tensão admissível seria 8 vezes a tensão anterior.


Explicação:
Dobrar ¿r¿ significa adotar ¿2r¿ na express
Considerando a expressão fornecida no enunciado, tem-se ADM =
12π2.E/23(kL/r)2  ADM = 12π
2.E/23(kL/2r)2 ADM = 12π
2.E/23(kL/r)2.(1/2)2  ADM =
12π2.E/23(kL/r)2.  ADM = 4. (12π
2.E/23(kL/r)2), ou seja, a nova tensão equivale a 4
vezes a anterior.
