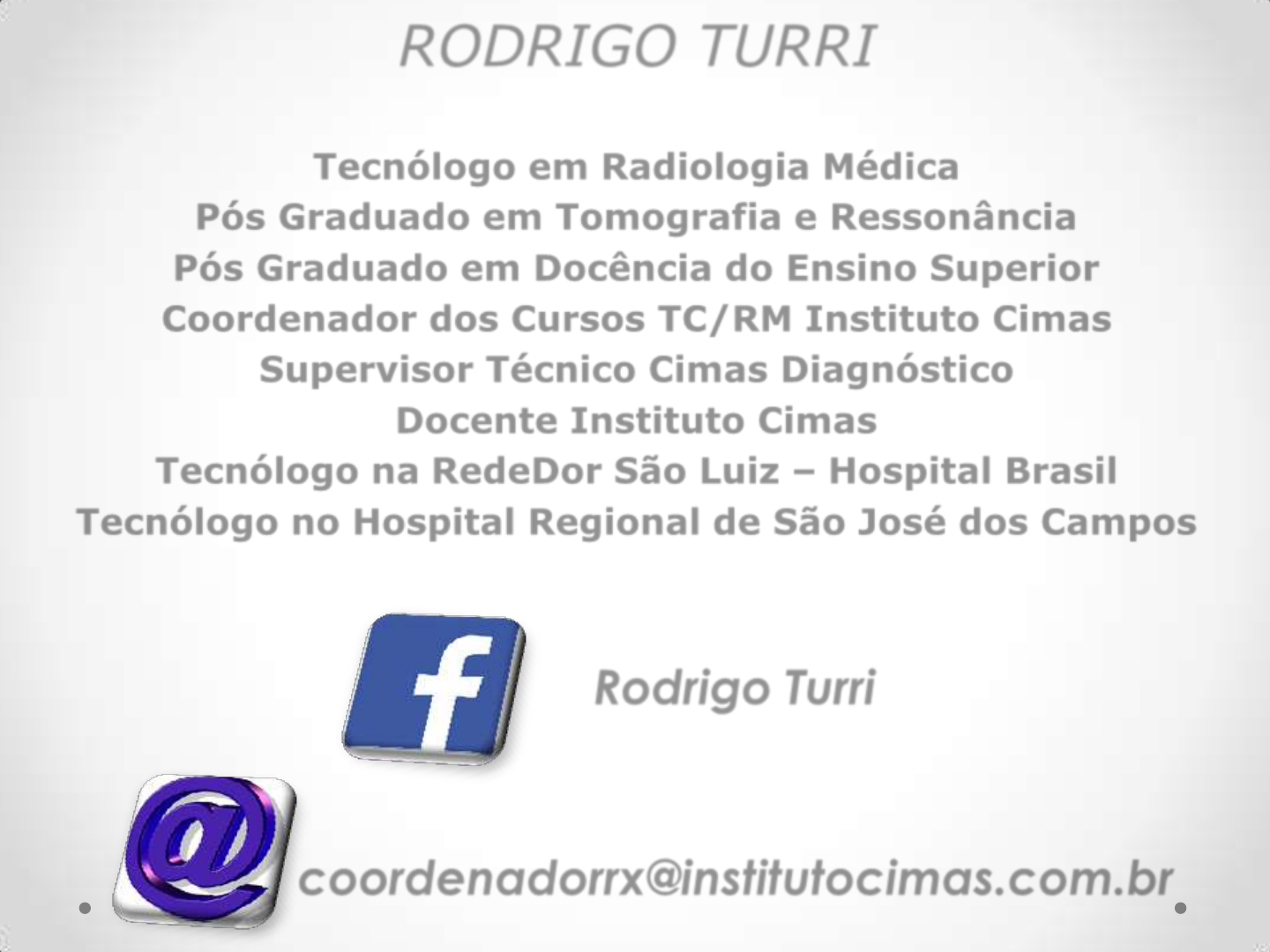

Tecnólogo em Radiologia Médica
Pós Graduado em Tomografia e Ressonância
Pós Graduado em Docência do Ensino Superior
Coordenador dos Cursos TC/RM Instituto Cimas
Supervisor Técnico Cimas Diagnóstico
Docente Instituto Cimas
Tecnólogo na RedeDor São Luiz – Hospital Brasil
Tecnólogo no Hospital Regional de São José dos Campos
coordenadorrx@institutocimas.com.br
Rodrigo Turri
RODRIGO TURRI
Meios
de Contraste

Professor Rodrigo Turri
coordenadorrx@institutocimas.com.br
FELISBERTO Marcelo. Guia Prático de Radiologia: exames
especializados. São Paulo: Iátria, 2009

KENNETH L. Bontrager; JOHN P. Lampignano. Tratado de
posicionamento radiográfico e anatomia associada. São Paulo:
Elsevier, 2010 – Sétima Edição


Referências
Bibliográficas

LEAL Robson, et al. Posicionamento em Exames Contrastados. Rio de
Janeiro: Primeira Edição

BIASOLI A. Junior. Técnicas Radiográficas. São Paulo: Primeira
Edição


As imagens anexas neste material são tiradas das referências acima
supracitadas, google imagens, sites, blogs de radiologia e banco de
imagens da unicamp.

SUGESTÕES DE PESQUISA – ARTIGOS CIENTÍFICOS

www.periodicos.capes.gov.br
www.endnot.com
www.scielo.org




1929: Reinaldo dos Santos
realiza uma aortografia com
punção translombar.



História dos Meios
de Contraste



1933: Descobertos novos meios de contraste.

1950: Estudos descobrem meios de contraste do grupo
amina, sendo de menor toxidade evoluindo para os meios de
contrastes utilizados até hoje.
1953: Seldinger progrediu estudos com
a utilização de contraste com um
cateter pela árvore arterial,
apresentando uma grande evolução e
podendo chegar em regiões do nosso
corpo que antes não haviam chego.
1980: Foi realizado a primeira angiografia digital com a
utilização de contraste.

Apesar da grande evolução, com a redução da mortalidade e
morbilidade, ainda haviam complicações para realização de
exames com contraste.

A nefro toxidade e a reação alérgica são os dois principais
fenômenos indesejáveis quando são utilizados os contraste a
base de iodo e bário.
1986: Lindenthal introduziu uma mistura
de bismuto, chumbo e bário em uma mão
amputada realizando assim a primeira
angiografia.


1986: Egas Moniz, médico português,
realizou a primeira punção carotídea,
o que permitiu posteriormente o
estudo de doenças da circulação
cerebral.

Substância geralmente líquida injetada ou ingerida pelo paciente
para bloquear Raios-X.

Frequentemente são usados durante exames de imagens para
destacar partes específicas do corpo com o realce de estruturas,
disponibilizam maiores informações diagnósticas.

Podem ser usados em raio-X (exames contrastados), tomografia
computadorizada e ressonância magnética.

Definição
Permite uma diferenciação entre estruturas vizinhas que
possuem densidade similar, sendo que devemos obter condições
que justifiquem a sua utilização e as principais são:

Boas Características:

Baixa toxicidade
Fácil administração, sem modificação química
Fácil eliminação
Fornecer contraste adequado






 ABSORÇÃO

Positivos e Radiopacos: Quando presentes em um órgão
absorvem mais radiação que as estruturas vizinhas.

Os meios de contraste positivos tem peso atômico elevado
determinando alta absorção dos raios-X, estes meios de
contraste são basicamente de dois grupos:
Iodados e baritados, são eles: Sulfato de bário e iodo.


Classificação

Negativos e Radio transparentes: Permitem passagem de ar e
de gases que permitem passagem de RX, sendo assim mais
facilmente servido assim como contraste negativo.


Os meios de contrastes negativos tem baixo peso anatômico,
com mínima absorção dos raios-X, são eles: ar atmosférico,
gás carbônico e oxigênio. Hoje em dia pouco utilizados.

 COMPOSIÇÃO:

Iodado: são os que contém iodo como elemento radiopaco,
maior viscosidade, osmolaridade e mais pesado, utilizados
em raios-X e tomografia computadorizada.

Não iodado: são os que não contém iodo, mas outros átomos
que são elementos químicos, utilizados em raios-X e
ressonância magnética (Sulfato de Bário e Gadolínio).


SOLUBILIDADE:

Hidrossolúvel: são aqueles que dissolvem em água.

Lipossolúvel: são os que dissolvem em lipídios (gorduras).

Isossoluvéis: estes não dissolvem nem na água e nem em
gordura.

 NATUREZA QUÍMICA:

Orgânicos: aqueles que contém carbono em suas moléculas
Exemplo: Iodo.

Inorgânicos: aqueles que não contém carbono em suas moléculas
Exemplo: Sulfato de Bário.




 ESTRUTURA MOLECULAR

Anel Benzênico: Carregador

I: Componente Radiodenso

COOH: Ligação Salina

R1/R2/R3: Toxidade,
viscosidade e via de
eliminação.








 MONÔMERO DÍMERO
 3 ÁTOMOS DE IODO 6 ÁTOMOS DE IODO
 OSMOLARIDADE



Função direta do número de partículas em solução
Maior número de partículas = Maior osmolaridade




BAIXA
OSMOLARIDADE
(1.600 – 2.100
mOsm)

ALTA
OSMOLARIDADE
(600 – 1.000
mOsm)


ISOMOLAR
(290 mOsm)
 IONICIDADE



Capacidade de uma molécula dissociar quando em solução
produzindo partículas osmóticas ativas.


CONTRASTES
IÔNICOS
CONTRASTES NÃO
IÔNICOS
Dissociam-se em
solução produzindo
partículas com
poder osmótico

Não dissociam-se e
solução
 DISSOCIAÇÃO





1. Via Oral: Quando o meio de
contraste é ingerido pela boca,
também conhecido como uso
enteral, considerada a forma
mais natural de uso de
medicamentos, podendo gerar
efeitos sistêmicos e locais.

 Exemplo: Esofagograma







Vias de
Administração
tecnologiaradiologica.com
ADMINISTRAÇÃO VIA ORAL

Vantagens:
- Mais seguro
- Mais conveniente
- Mais econômico

Desvantagens:
- Irritação da mucosa gástrica
- Interferência na digestão
- Dificuldade de deglutir
momentosaudeufpel.blogspot.com.br
2. Endovenosa: ministrado
pela corrente sanguínea,
diretamente em uma veia.

Exemplo: Urografia Excretora

radiologia.blog.br
ADMINISTRAÇÃO VIA ENDOVENOSA

Vantagens:
- Resposta imediata
- Pode receber grande dose
 de medicação em fluxo contínuo
- Controle da dose

Desvantagens:
- Necessita de material esterelizado
- Possível irritação no local da aplicação
- Acidente tromboembólico
enfermagembio.blogspot.com.br
3. Intratecal: ministrado
pelo canal medular por baixo
da duramáter, normalmente
utilizado em punções
lombares e algumas vezes
injetado diretamente no
espaço subaracnóide

Exemplo: Mielografia.




www.przychodnia.pl
ADMINISTRAÇÃO VIA INTRATECAL

Vantagens:
- Maiores níveis séricos de
 antineoplásico no LCR

Desvantagens:
- Pode ocorrer cefaleia e convulsões
- Requer colocação cirúrgica



bioquimicadocancer.blogspot.com

4. Endocavitário: Ministrado
por orifícios naturais que se
comunicam com o meio
externo, como útero e uretra.

Exemplo:
Histerossalpingografia.saude.ig.com.br
ADMINISTRAÇÃO VIA ENDOCAVITÁRIA

Vantagens:
- Circulação sistêmica
- Impossibilidade de via oral
- Impossibilidade de via endovenosa
Desvantagens:
- Incomodo
- Expulsão
- Lesão da mucosa
- Absorção irregular e incompleta
www.elsevier.es

5. Intracavitário: Ministrado
via parede da cavidade em
questão.

Exemplo: Fistulografia.
www.elsevier.es
ADMINISTRAÇÃO VIA INTRACAVITÁRIA

Vantagens:
- Circulação sistêmica
- Impossibilidade de via oral
- Impossibilidade de via endovenosa
Desvantagens:
- Incomodo
- Expulsão
- Lesão da mucosa
- Absorção irregular e incompleta
www.elsevier.es







Tipos de
Contraste
1. Sulfato de Bário.
Substância sólida, cristalina, branca com fórmula química
BaSO4, é um sal insolúvel que misturado à água é utilizado
como meio de contraste radiológico radiopaco, não sendo
absorvido pelo organismo.













Diluição do sulfato de bário.

Para ser utilizado como meio de contraste radiológico o bário deve
ser misturado com água, formando assim uma solução coloidal, ou
seja, ele não se dissolve, ficando em suspensão na água.

O bário tende a se precipitar com a solução em repouso, por isso a
misturada deve ser feita sempre pouco antes da sua utilização e
antes de ingerir deve ser agitada vigorosamente.











Preparo do Sulfato de Bário (BaSO4)

Bário Fino: mistura-se o bário juntamente com a água, até que
fique em consistência de creme.

Bário Grosso: mistura-se três a à quatro partes de bário para
uma parte de água, até que fique em consistência de mingau.













Informações de Enchimento.

Motilidade: peristaltismo
Mobilidade: alterações às manobras
Elasticidade: alteração do calibre do
órgão em estudo.
Síndromes oclusas





Informações de Relevo.

Dobras da mucosa
Curvaturas
Relações com órgãos vizinhos
Alterações das superfícies do
tubo digestivo.













2. Contraste Iodado (iônico e não iônico).
Possuem o elemento químico iodo em sua molécula e em função da
sua composição se dividem em iodados lipossolúveis (solúveis em
gordura, pouco utilizado) e iodados hidrossolúveis (solúveis em
água e podem ser administrados via endovenosa e por via oral
através de deglutição, sonda ou cateteres).



Contraste Iodado Iônico.
Quando o átomo de hidrogênio do agrupamento é substituído por um
cátion e em solução formam um composto iônico. A ligação dos
compostos se dá por eletrovalência formando íons positivos e
negativos.




Contraste Iodado Não Iônico.
Quando o átomo de hidrogênio de agrupamento ácido é substituído
por uma substância carreadora, em solução não se dissociam em
íons de modo que a reação se da por covalência, apresentando assim
baixa osmolalidade e ausência de íons em sua solução.










3. Gadolínio.
É um elemento químico metálico, branco, prateado e maleável e de
estrutura cristalina, tem aspecto semelhante ao aço com
propriedades supercondutoras e quimicamente ativas.
Considerado meio de contraste positivo utilizado exclusivamente em
ressonância magnética, possuindo um momento magnético
relativamente grande, devido a realizar uma transferência de energia
no meio circundante.















Contra indicações do Bário.
Suspeita de perfuração de vísceras
Pacientes pré cirúrgicos

Contra indicações do contraste iodados.
Pacientes com função renal comprometida
Pacientes que fazem uso de metiformina
Pacientes alérgicos a iodo

 Contra indicações do Gadolínio.
Pacientes com função renal comprometida
Pacientes que foram submetidos a transplantes hepáticos
Recém nascidos até 4 semanas de idade, devido imaturidade renal






Reações
Alérgicas

ANAMNESE

Entrevista realizada pelo profissional da saúde ao paciente que
tem a intenção de ser um ponto inicial ao diagnóstico, ele deve
buscar relembrar todos os fatos que relacionam com a pessoal.

Essa anamnese deve ser com perguntas diretas e objetivas.

Após anamnese é realizado o exame físico, onde se procuram
sinais e sintomas de uma possível patologia.









Reação limitada e sem progressão:

Náuseas, vômito, tosse, calor, cefaléia, tontura, tremores,
alteração do gosto, coceira, palidez, rubor, calafrios, suor,
nariz entupido, inchaço facial e ocular, anciedade.

Tratamento:

Observação
Tratamento assintomático se necessário

- Reação Leve



















- Reação Moderada



Maior intensidade dos sintomas e sinais sistêmicos:

Taquicardia, bradicardia, hipertensão, eritema difuso ou
generalizado, dispnéia, broncoespasmo, chiado, edema
laríngeo, hipotensão moderada.

Tratamento:

Medicamento conforme sintomatologia
Monitorização
Ver necessidade de acionar a equipe de apoio



















- Reação Grave



Risco de vida:

Edema laríngeo acentuado e progressivo, parada
cardiorrespiratória, convulsões, hipotensão acentuada,
arritmias com manifestações clínicas.

Tratamento:

Tratamento agressivo
Equipe de apoio no caso de parada cardiorrespiratória
Hospitalização























Medicamentos

Dose

Via

Indicação



Oxigênio (O2)



6 a 10 L/minutos



Máscara


REAÇÃO LEVE






 Adrenalina





0,1 a 0,3mg Repetir de
3 a 5 minutos no
máximo em 3 doses





Intramuscular





REAÇÕES MODERADAS



Difenidramina



25 a 50mg (adulto)
1 a 2mg (criança)



Oral, Intramuscular e
Intravenosa



REAÇÕES LEVES E
MODERADAS

















Medicamentos

Dose

Via

Indicação



Fexofenadina



60mg
(12/12horas)



Oral


REAÇÃO LEVE





Sulbatamol





2 a 3 puffs





Inalatório




REAÇÃO MODERADA E GRAVE



Atropina

0,6mg a 1mg
repetir a cada 3
minutos (adulto)
0,2mg, máximo de
0,6mg (criança)



Intravenosa



REAÇÃO GRAVE

















Medicamentos

Dose

Via

Indicação


Adrenalina


1 a 3ml (adulto)
0,1ml (criança)Intravenoso


REAÇÃO GRAVE




Soro Fisiológico ou
Ringer Lactato




500ml




Intravenosa




REAÇÃO GRAVE



Diazepan



5mg



Intravenosa



REAÇÃO GRAVE





Estênico: Pacientes Normais (50%)
Estômago em forma de J, verticalizado
à esquerda da linha média (T10 à L2),
bulbo duodenal entre L1-L2, vesícula
biliar entre T12-L1), intestino grosso
mais alto em relação ao cólon
transverso.

Biotipos

Hiperestênico: Pacientes Obesos (5%)
Estômago na transversal, próximo a linha
média do abdome, buldo duodenal entre
T11-T12, vesícula biliar entre T10-T11 e
com pulmões curtos e diafragma alto.








Hipoestênico: Pacientes Magros (45%)
Estômago alongado, verticalizado e na
região inferior do abdome (T11-L5), na
linha média do abdome à esquerda, bulbo
duodenal e vesícula biliar entre L3-L4,
intestino grosso, flexura esplênica e cólon
transverso estão localizados na região
abdominal e mais inferiormente.









Paciente
Hiperestênico



Paciente
Estênico



Paciente
Hipoestênico



Radiografias do Trato Gastrointestinal Superior




Manobras


Técnica do compressor: compressão do estômago para visualizar se
existe refluxo.

Toques dos dedos dos pés: colocar as mãos nos pés e sob ação da
gravidade observar refluxo

Teste de água: tomar um gole de água e observar refluxo.
Mueller: inspiração profunda, enquanto fecha as narinas.
Valsalva: inspirar e segurar fazendo força com o abdome.
Trendelemburg: os pés ficam mais elevados do que cabeça.
Fowler: a cabeça fica mais elevada em relação aos pés.


OBSERVAÇÃO: Essas manobras são realizadas normalmente em
exames do esôfago, estômago e duodeno.

Equipamentos

TELECOMANDADO

Esse aparelho não difere dos aparelhos manuais em seus
equipamentos, contendo estativas, mesa, comando e ampola, a
diferença é que os aparelhos telecomandados realiza movimentação
e manobras que a mesa realiza e as radiografias podem ter
monitoradas por TVs.

CONVENCIONAIS

Também realiza exames contrastados porém não tem flexibilidade
para realizar algumas manobras necessárias para determinados
exames especifícos.
TELECOMANDADOS
CONVENCIONAIS
Esofagografia

Estudo da dinâmica e elasticidade parietal e mucosa do esôfago.

 Materiais Utilizados

- Equipamento com sistema de fluoroscopia (telecomandado)
- Sulfato de bário: 150 a 200ml (3 a 4 tomadas de 50ml)
- Chassis 24x30 ou 30x40 na longidutinal
https://www.youtube.com/watch?v=CJhtZs46sdYv
Indicações Clínicas

 Disfagia
Hérnia de Hiato
Esofagite
Neoplasia de esôfago
Divertículo de Zenker
Corpo Estranho
Varizes esofágicas
Esôfago de Barret
Contra Indicações

Alérgico a Sulfato de bário
Perfuração em tubo digestivo
Gestantes

ANATOMIA

PREPARO DO PACIENTE

Jejum absoluto de 8 à 10 horas antes da realização do exame.

O paciente deve ser instruído a não mascar chiclete e não fumar
cigarros no período de jejum.


Posicionamento radiológico e Realização do Exame

Realiza-se as seguintes radiografias:
1. OAD 45 graus, OAE 60 graus, perfil e AP
2. Decúbito ou ortostático
3. Solicitar apnéia durante a exposição



Estuda os segmentos: cervical (cartilagem cricóidea até o início da
traquéia), torácico (traquéia ao coração) e porção distal (porção
abdominal do esôfago)
Técnica do Tubo Esofágico

Pedir para o paciente segurar o copo com um canudo perfurado a
boca

Inserir goles do meio de contraste com o canudo perfurado e a
cabeça em extensão

Deglutir pequenos goles, rápidos e seguidamente também com a
cabeça em extensão.

Essa técnica deve ser com meio de contraste fluído em 100%
adquirindo as radiografias:

1. OPE 45 graus
2. OPD 70 graus
IMAGENS

1. Diafragma
2. Estômago
3. Hiato Esofágico
4. Segmento Cervical
5. Segmento Torácico
6. Segmento Abdominal
7. Impressão do Botão Aórtico



Radiografia contrastada
do esôfago com estreitamento


Radiografia contrastada do esôfago
com megaesôfago


Constrição Peristáltica


Varizes Esofágicas


Varizes Esofágicas


Esôfago de Barret


Divertículo de Zenker


Avaliação dos movimentos realizados durante a deglutição do
paciente em todo aparelho digestivo.


 Materiais Utilizados

- Equipamento com sistema de fluoroscopia (telecomandado)
- Sulfato de bário: 150 a 200ml (3 a 4 tomadas de 50ml)
- Chassis 24x30 ou 30x40 na longidutinal
Videodeglutograma
https://www.youtube.com/watch?v=yVD29tiFDsA
Indicações Clínicas

 AVC
Disfagia
Odinofagia
Corpo Estranho
Varizes esofágicas
Refluxo gastroesofágico
Anomalias congênitas ou
adquiridas
Contra Indicações

Alérgico a Sulfato de bário
Perfuração em tubo digestivo
Pacientes acamados
Gestantes

PREPARO DO PACIENTE

Jejum absoluto de 8 à 10 horas antes da realização do exame.

Remover todos os objetos metálicos entre boca e língua.

Detalhar e realizar anamnese ao paciente, já com orientação
sobre o exame.

Posicionamento radiológico e Realização do Exame

Paciente ortostático ou sentado.

Realiza-se as seguintes radiografias:
1. AP, OAD em 45 graus
2. OPD em 60 graus
3. Realizar uma radiografia de perfil da região cervical.

Necessário documentar gole a gole do meio de contraste, deixando o
sulfato de bário pastoso depois sólido.

Prosseguir para a parte sólida conforme condições do paciente e
orientar ao mesmo que não se deve aspirar o contraste para os
pulmões.
IMAGENS


Radiografias do perfil de cervical


Imagem em perfil com o contraste
entre parte cervical e torácica do
esôfago.


Ato da deglutição
radiografia perfil.


Refluxo
Gastroesofágico

O objetivo deste exame é estudar radiograficamente a forma e a
função do esôfago distal, estômago e duodeno, determinar
condições anatômicas e funcionais anormais.


 Materiais Utilizados

- Equipamento com sistema de fluoroscopia (telecomandado)
- Sulfato de bário: 350ml
- 1 Chassis 24x30 dividido em 3
- 2 Chassi 24x30 panorâmicos
- 1 Chassi 24x30 dividido em 6
Esôfago,
Estômago e
Duodeno (E.E.D)
https://www.youtube.com/watch?v=UnJf7wj_nB4
Indicações Clínicas

Divertículos
Refluxo gastroesofágico
Bezoar
Emese
Gastrite
Neoplasias
Hérnia de hiato
Úlcera péptica
Contra Indicações

Alérgico a Sulfato de bário
Perfuração em tudo digestivo
Paralisia total da deglutição
Pós-operatório
Gestante
ANATOMIA

PREPARO DO PACIENTE

Jejum absoluto de 8 à 10 horas antes da realização do exame,
tanto de sólido quanto de líquido.

Não fumar ou mascar chiclete durante o jejum.

Detalhar e realizar anamnese ao paciente, já com orientação
sobre o exame.

Posicionamento radiológico e Realização do Exame

Para esôfago:
1. APde esôfago: primeira deglutição
2. OAD de esôfago: segunda deglutição
3. Perfil de esôfago: terceira deglutição
4. OPD de esôfago: quarta deglutição

Para estômago:
1. AP em DD do estômago com ingestão de sulfato de bário com ar
(nessa incidência pode ser pedido manobra de Valsalva para ver
hérnia).
 Para duodeno:
1. AP e PA em DD do estômago para estudo do buldo duodenal, com
tremdelemburg.

2. Realiza-se teste de água, para aquisição de imagens no momento
da passagem do líquido entre cardia e fundo gástrico.

3. Fase final com a saída do contraste visualizando antro-pilórico e
primeira porção duodenal.
Decúbito
Dorsal


Decúbito
Ventral


Ortostático


1. Esôfago
2. Fundo do Estômago
3. Corpo do Estômago
4. Curvatura Menor
5. Curvatura Maior
6. Antro Pilórico
7. Piloro
8. I Parte Buldo Duodenal
9. II Parte Buldo Duodenal
10. III Parte Buldo Duodenal

IMAGENS

1. Corpo do Estômago
2. Antro Pilórico
3. Piloro
4. Bulbo Duodenal
5. Segunda Porção Duodenal
6. Jejuno

* Padrão normal da mucosa,
conhecido como padrão de
“pena”

Observação: A incidência
oblíqua posterior direita
favorece o esvaziamento
duodenal.
1. Antro Pilórico
2. Piloro
3. Bulbo Duodenal
4. Segunda Porção Duodenal
5. Terceira Porção Duodenal

* Padrão normal da mucosa,
conhecido como padrão de
“pena”

Observação: A incidência
oblíqua posterior esquerda
favorece a passagem de ar
para o duodeno.
Fistula após
Cirurgia bariátrica


Câncer Gástrico



Tumor Gástrico


Ulceração em
Antro Piloro



Bezoar


Bezoar


Estudo radiológico e dinâmico da elasticidade parietal e mucosa
do intestino delgado.

 Materiais Utilizados

- 9 Chassis 35x43
- Sulfato de bário: 350/400ml diluído em temperatura corpórea
- Faixa compressora
Trânsito
Intestinal
Trânsito
Intestinal
 Indicações Clínicas

 Enterite
Neoplasia
Síndrome de má
absorção
Divertículo de Menckel
Doença de Crohn
Sangramento intestinal
Pólipos
 Contra Indicações

Alérgico a Sulfato de bário
Pré-cirúrgico
Obstrução intestinal do
intestino grosso
Pacientes desidratados
Anatomia


PREPARO DO PACIENTE

Jejum absoluto de 8 à 10 horas antes da realização do exame,
tanto de sólido quanto de líquido.

Não fumar ou mascar chiclete durante o jejum

Detalhar e realizar anamnese ao paciente, já com orientação
sobre o exame.


Posicionamento Radiológico e Realização do Exame

Realiza-se as seguintes radiografias:
1. 0 minutos : Radiografia piloto do abdome em AP
2. 15 minutos: Ingestão do contraste e radiografia do abdome em AP
3. 30 minutos: Radiografia do abdome em AP (diafragma)
4. 45 minutos: Radiografia do abdome em PA
5. 60 minutos: Radiografia do abdome em PA
6. 90 minutos: Radiografia do abdome em PA
7. 120 minutos: Radiografia do abdome em PA
8. 140/180 minutos: Radiografia do abdome em PA
9. 240 minutos: Radiografia do abdome em PA

Compressão da fossa ilíaca bilateral e radiografia em OPE para
verificarmos válvula íleo-cecal

Observação: A critério médico fazer uma radiografia em AP do
abdome para finalizar o exame, após 24hs.

Observação: Todas as radiografias devem ter a marcação de minutos.





IMAGENS


A. Curvatura menor estômago
B. Corpo do estômago
C. Antro pilórico
D. Esfíncter pilórico
E. I estágio do duodeno
F. II estágio do duodeno
G. III estágio do duodeno
H. IV estágio do duodeno
I. Íleo
J. Jejuno
1




2




3




1. Sonda Naso Gástrica
2. Jejuno Distendido
3. Íleo Repleto de Bário
15 minutos




15 minutos




15 minutos




30 minutos




30 minutos




45 minutos




90 minutos




120 minutos




140 minutos




180 minutos




Válvula Íleocecal


Cólon
Ascendente




2




Sonda




Compressor




Trânsito Acelerado



Trânsito Normalizado



Fístula Íleo Terminal



Ceco Medianizado



Divertículo de Menckel



Doença de Crohn



Estudo radiológico para estudar forma e função do intestino
grosso, assim como detectar condição anormal. Podendo ser
realizado com contraste simples ou duplo.

 Materiais Utilizados

- Chassis 35x43
- Sulfato de bário: 350/400ml
- Sonda retal
- Soro fisiológico
- Pomada anestésica
- Avental
- Gases estéril
- Insuflador de ar


Enema Opaco ou
Clister Opaco
https://www.youtube.com/watch?v=vyCZ3rWPevw
Indicações Clínicas

Colite
Colite ulcerativa
Neoplasia de cólon
Obstrução do intestino grosso
Divertículos
Intussepção
 Pólipos
Contra Indicações

Alérgico a Sulfato de bário
Pacientes que realizaram biópsia
Perfuração de vísceras
 Mega cólon
ANATOMIA


PREPARO DO PACIENTE

24hs que antecedem o exame ingerir apenas líquido.

Véspera manhã: tomar 4 colheres de hidróxido de alumínio

Véspera noite: tomar 1 litro de laxante

Dia do exame: tomar luftal

Dia do exame 3 horas antes: lavagem intestinal com 2 litros de água
pura, fervida e morna

30 a 60 minutos antes do exame administrar 1ml de atropina com a
finalidade de suar a mucosa do cólon

Pacientes com diarréias intensas ou prisão de ventre deve ser
alterado o preparo pelo médico radiologista

Posicionamento Radiológico e Realização do Exame

Realiza-se as seguintes radiografias:
1. Radiografia piloto

2. Colocação do paciente na mesa para colocação da sonda
retal, iniciando infusão do meio de contraste (100ml) e realizando
manobras com o paciente para preenchimento das alças

3. Após o contraste percorrer todo o prolongamento do intestino
grosso, deve-se injetar cerca de 200cc à 300cc de ar até causar
uma distensão das alças intestinais (Manobra de Fischer)

4. Retirada da sonda para realização das imagens.





5. Abdome panorâmico (visualizar
todas as alças)

6. Perfil do reto

7. Abdome em DV (PA)

8. Abdome em OAD – pegando flexura esplênica

9. Abdome em OAE – pegando flexura hepática

10. AP axial da sínfise púbica em Manobra de Trendenemburg,
para visualização do cólon sigmóide

11. Perfil do abdome para complementação

12. Abdome em PA – após evacuação












Distribuição do Ar e do Bário


DD DV


Observação Importante


O meio de contraste utilizado nesse exame é o sulfato de bário
diluído em água ou soro fisiológico na proporção aproximada de
80% de sulfato de bário e 20% de água filtrada, destilada ou soro
fisiológico, sendo injetado via retal.

Porém se o paciente estiver com suspeita de perfuração do
intestino grosso, realizar o exame com meio de contraste iodado
hidrossolúvel.

Estudo radiológicocom procedimento cirúrgico onde se faz uma
abertura no abdome, para drenagem fecal proveniente do
intestino grosso ou delgado, após ressecção intestinal ela pode
ser temporária ou permanente.

 Materiais Utilizados
- Chassis 24x30, 30x40 ou 35x43
- Sulfato de bário: 300/400ml
- Soro fisiológico
- Pomada anestésica
- Avental
- Gases estéril
- 2 sondas retais e colostomia
- Insuflador de ar


Enema Opaco
 Colostomia
https://www.youtube.com/watch?v=8d245ZV6Q_U
https://www.youtube.com/watch?v=y-Ra-H8S2Jg
Indicações Clínicas

Obstruação do intestino grosso
Avaliação de anastomose
Cicatrização
Pré-cirúrgico
Diverticulite
Volvo


Contra Indicações

Alérgico a Sulfato de bário
Pacientes que realizaram biópsia
Perfuração de vísceras
Mega cólon
PREPARO DO PACIENTE

24hs que antecedem o exame ingerir apenas líquido.

Véspera manhã: tomar 4 colheres de hidróxido de alumínio.

Véspera noite: tomar 1 litro de laxante.

Dia do exame: tomar luftal.

Dia do exame 3 horas antes: lavagem intestinal com 2 litros de
água pura, fervida e morna.

30 a 60 minutos antes do exame administrar 1ml de atropina
com a finalidade de suar a mucosa do cólon.

Pacientes com diarréias intensas ou prisão de ventre deve ser
alterado o preparo pelo médico radiologista

Posicionamento Radiológico e Realização do Exame

A realização de uma boa anamnese é de fundamenta
importância para que o exame transcorra sem intercorrências

Realiza-se as seguintes radiografias:
1. Radiografia piloto em AP
2. Assepsia da colostomia
3. Insuflação do sulfato de bário
4. Radiografia em OAD – flexura esplênica
5. Radiografia em OAE – flexura hepática
6. Abdome em AP
7. Perfil de reto
8. Axial da sínfise púbica




1. Revisar prontuário do paciente antes do exame: observando
procedimentos cirúrgicos, se o paciente é diabético, se foi realizado
colonoscopia anteriormente.

2. Nunca forçar a sonda retal: está ação pode levar a perfuração do
reto, se necessário realiza-se a colocação da sonda através da
fluoroscopia.

3. Verificação da altura da bolsa de enema: a distância deve ser
mantida em torno de 60cm, sendo que a critério médico a altura
pode ser mudada com base na velocidade do fluxo do meio de
contraste.

4. Verificação da temperatura do meio de contraste: água muito
quente ou fria pode lesionar ou comprometer o procedimento.

Acompanhar o paciente após o exame, pois podem desmaiar durante
ou depois da evacuação.
Cuidados com a segurança no decorrer de todo o procedimento






A. Ceco
B. Apendice
C. Bolha de Gás
D. Cólon Ascendente
E. Flexura Hepática
F. Cólon Transverso
G. Flexura Esplênica
H. Cólon Descendente
I. Cólon Sigmóide
J. Reto


IMAGENS






1. Reto
2. Sigmóide
3. Cólons Ascendente
4. Flexura Hepática
5. Cólons Transverso
6. Flexura Esplênica
7. Cólons Ascendente






* Incidência Oblíqua Direita,
para visualização da flexura
esplênica.
*






1. Reto
2. Sigmóide
3. Cólon Ascendente
4. Flexura Esplênica
5. Cólon Transverso
6. Flexura Hepática
7. Ceco
8. Válvula Íleo Cecal
9. Íleo
10. Apêndice não contrastado
*






1. Cólons
2. Apêndice
3. Reto
4. Sigmóide
5. Ceco
*




Enema Opaco
demonstrando dilatação
do cólon sigmóide


Enema Opaco normal




Radiografia em OAE
 Enema Opaco


Radiografia em AP
demonstrando microcólon




Flexura Hepática Flexura Esplênica


Intussepção





Volvo





Aderências





Megacólon


Estudo radiológico do ato da defecação, para verificarmos a
função do ânus, reto, assoalho pélvico durante as fases da
evacuação, repouso e defecação. Pode também ser realizado
através de vídeo.

 Materiais Utilizados

- Chassis 35x43 ou aparelho de fluoroscopia
- Sulfato de bário: 200ml
- Sanitário radiotransparente para aquisições em frontal e perfil
- Sonda retal
Defecograma
https://www.youtube.com/watch?v=EghUUDeoB1w
Indicações Clínicas

Incontinência Fecal
Neoplasia de retosigmóide
Disfunção da válvula retal
Perfuração e lesões retais
Prolapso do reto
Cicatrização
Infiltrações

Contra Indicações

Alérgico a Sulfato de bário
Perfuração de vísceras
ANATOMIA

PREPARO DO PACIENTE

Dieta leve na noite anterior ao exame.

10 horas antes do exame realizar ingestão de laxantes
(prescrito pelo médico).

Jejum absoluto no dia do exame.

2 horas antes do horário marcado, ingestão de 2 copos de bário
Posicionamento Radiológico e Realização do Exame

Misturar 1ml de bário para 1 grama de fécula de batata e
introduzir via sonda retal.

Posteriormente remover a sonda e orientar o paciente a reter o
contraste
Realiza-se as seguintes radiografias:

1. Realizar radiografias em lateral direita e perfil

2. Excitar o reflexo da defecação

3. Realizar radiografias em lateral direita e perfil

4. Ao término da defecação repetir a manobra de retenção do
contraste e excitar o reflexo da defecação

5. Realizar radiografias em lateral direita e perfil





Orientações

1. O telecomandado deve estar em 90
graus

2. O paciente senta-se em um vaso
sanitário radiotransparente

3. Realizações das incidências



IMAGENS

Reto em repouso Contração do Reto Movimento
Evacuatório
Prolapso do Reto
Infiltração por
Sulfato de Bário

Tumor de Reto


CURIOSIDADE


Estudo radiológico do ductos lacrimais, com objetivo de estudar
dilatação ou estenose dos mesmos.

 Materiais Utilizados

- Chassis 18x24
- Contraste lipossolúvel
- Colírio anestésico
- Fita adesiva
- Cateter específico para ductos lacrimais
 Dacriocistografia
https://www.youtube.com/watch?v=ezCmFV0I3ig
Indicações Clínicas

Obstrução do canal lacrimal
Sequelas traumáticas
Cálculo lacrimal
Divertículos
Tumores
Fístulas
Epífora

Contra Indicações

Alérgico a contraste iodado
Irritação excessiva nos olhos

ANATOMIA
PREPARO DO PACIENTE

Este exame não necessita preparo prévio do paciente
Posicionamento Radiológico e Realização do Exame


Após anestesiar o olho a ser examinado, com duas gotas de colírio
anestésico, será introduzido um cateter específico nos ductos
lacrimais bilaterais, fixando as hastes acima das pálpebras com fita
adesiva.

Realiza-se as seguintes radiografias:
1. Radiografia piloto (verificação da técnica)
2. Crânio AP localizada
3. Crânio tangencial à 15 graus localizada
4. Face utilizando a incidência de Waters (para saco lacrimal)
5. Perfil de face localizada





IMAGENS


Dacriocistografia
normal


Dacriocistografia
com obstrução de
via lacrimal


Dacriocistografia com
melhor visualização dos
canalículos lacrimais.


Obstrução completa
da via lacrimal
direita.


Estudo radiológico do ductos salivares,glândulas e tecido
parenquimatoso.

 Materiais Utilizados

- Chassis 18x24 ou 24x30
- Contraste iodado lipossolúvel ou hidrossolúvel
- Seringa
- Gazes
- Scalp fino (21 à 25)
- Limão
- Anestésico tópico
- Cateter fino
Sialografia
https://www.youtube.com/watch?v=n__K5OWRyyQ
Indicações Clínicas

Dilatação dos ductos salivares
Ausência de secreção
Divertículos
Sialolitos
Tumores
Cistos
 Contra Indicações

Alérgico a contraste iodado
Processo infeccioso ativo
Inflamação grave de
glândulas salivares

ANATOMIA
 PREPARO DO PACIENTE

Jejum absoluto de 6 horas.

Trazer limão para utilização do exame.

Não fumar e nem mascar chiclete.

Remover prótese dentária ou dentes de ouro.
Posicionamento Radiológico e Realização do Exame

Começa o procedimento com a localização do ducto selecionado que
será acessado por uma sonda e então um cateter de sialografia e
colocado no ducto, antes da injeção do contraste a cânula e
qualquer tubulação deve ser imobilizada, seguidamente o contraste
é introduzido e obtemos as seguintes radiografias sequencias:

Realiza-se as seguintes radiografias:
1. Mandíbula Oblíqua
2. Mandíbula Perfil
3. Mandíbula AP

Habitualmente após a injeção do meio de contraste e a realização
das radiografias o paciente ingere limão (prova de estímulo) e
executa-se novamente as mesmas incidências.

Canais a serem estudados: Estenon (parótida), Wharton
(submandibular) e Walter (sublingual)



IMAGENS

Imagem sialográfica
da glângula parótida.


Imagem sialográfica da
glândula submandibular.




C. Tumor


A. Incisão do sulco bucal
 B. Exérese do tumor


Sialolitos
Sublinguais



Tumor Submandibular

Estudo radiológico do sistema urinário, para avaliação da
porção coletora e capacidade ureteral dos rins, pelve renal,
ureteres e bexiga urinária.

 Materiais Utilizados

- Chassis 24x30, 30x40 ou 35x43
- Contraste iodado (100ml)
- 2 seringas de 20ml
- Agulha descartável
- Scalp
- Algodão umedecido
- Soro fisiológico
- Carrinho de parada equipado para intercorrências
- Faixa de compressão
Urografia
Excretora
https://www.youtube.com/watch?v=H7hcJ_-uVpw
Indicações Clínicas

Cálculos renais e ureterais
Infecções do trato urinário
Massas abdominais
Traumatismo renal
Insuficiência renal
Hipertensão
Hematúria
Contra Indicações

Alérgico a contraste iodado
Doença hepática grave
Anemia falciforme
Mieloma múltiplo
Feocromocitoma
Diabetes

ANATOMIA
PREPARO DO PACIENTE

Véspera do exame evitar o máximo de ingestão de líquidos e
alimentos que deixam resíduos.

22 horas antes do exame tomar 2 a 3 comprimidos de laxante e
manter jejum absoluto até a hora do exame.

Esvaziar a bexiga antes do início do exame.

Posicionamento Radiológico e Realização do Exame

Realiza-se a punção de uma veia periférica calibrosa
Injeção do meio de contraste
Inicia-se as radiografias sequencias:

Realiza-se as seguintes radiografias:
1. Paciente em DD abdome AP (radiografia piloto)
2. 0 a 1 minuto – nefrograma (localizada nos rins)
3. 5 minutos – radiografia AP abdome (faixa de compressão)
4. 15 minutos – radiografia AP abdome (descompressão)
5. 20 minutos – radiografia OPE e OPD (ureteres)
6. 25 a 30 minutos – radiografia AP e PA ortostático localizada na
bexiga urinária (miccional cheia e residual)
7. Radiografia panorâmica para finalizar o exame


Observação: Se necessário administrar diurético após 10 minutos a
injeção do contraste.


Radiografia panorâmica



IMAGENS

0 a 1 minuto



Nefrograma
(0 a 1 minuto)



Verdes: Parênquima Renal
Brancas: Cálice Renal
Amarelas: Pelve Renal
Azul: Ureter






0 a 1 minuto
Vermelhas Cálice Renal
Amarelas: Pelve Renal
Azul: Ureter






5 minutos
5 minutos
15 minutos



20 minutos

25 a 30 minutos


25 a 30 minutos


ATENÇÃO!

Contra Indicações:

Aneurisma de Aorta Abdominal
Massa Abdominal
Cálculos Ureterais






Cálculos Ureterais
Bilateral com Duplo J


Hidronefrose


Duplicidade Ureteral





Duplicidade Ureteral





Ectopia Renal
Cruzada





Cálculos Renais





Exame que estuda o sistema urinário. Ao contrário da urografia
excretora este é um exame não funcional, realizado através de
cateter uretral, sendo que é feita após introdução cistoscópica
retrógrada.

 Materiais Utilizados

- Contraste
- Seringa
- Fluoroscopia
- Cateteres
- Citoscópio

Pielografia ou Urografia
Retrógrada
Indicações Clínicas

Cálculos no sistema urinário
Perda voluntária da urina
Anormalidades renais
Câncer de Bexiga
Refluxo ureteral
Hematúria
Contra Indicações

Hipersensibilidade ao meio de
contraste utilizado


PREPARO DO PACIENTE

Jejum de 8 horas.

Paciente deve tomar laxante via oral um dia anterior ao exame
para eliminação de gases.

Realização de teste para verificação se é alérgico ao meio de
contraste utilizado

Posicionamento Radiológico e Realização do Exame

Paciente em posição de litotomia.



A substância de contraste é injetada endocavitária, óstio da uretra e
em seguida são obtidas radiografias, geralmente aos 0, 5, 15, 30 e
60 minutos; além dessas, é feita outra radiografia, imediatamente
após esvaziar a bexiga, para completar a imagem do líquido residual,
que permaneça na bexiga urinária.

Realiza-se as seguintes radiografias:

1. 0 minutos AP de abdome – Verificação de técnica

2. 5 minutos AP de abdome – Posicionamento do cateter

3. 15 minutos AP de abdome – Verificação de pelve e rins

4. 30 minutos AP de abdome – Retira o cateter com injeção
simultânea do meio de contraste

5. 60 minutos AP de abdome – Verificação pós miccional/residual
IMAGENS


Estudo radiológico não funcional realizado apenas em homens
para observar toda extensão da uretra e bexiga.

 Materiais Utilizados

- Chassis 24x30 ou 30x40
- Contraste iodado (100ml à 150ml)
- Seringas de 20ml
- Gases
- Luvas estéril
- Xilocaína gel 2%
- Pinça
- Soro fisiológico
- Polvidine
- Cuba rim
Uretrocistografia
Retrógrada

Indicações Clínicas

Anomalia congênita
Estenose uretral
Litíase renal
Neoplasias
Fístula
Contra Indicações

Alérgico a contraste iodado
ANATOMIA
PREPARO DO PACIENTE

Este exame não é necessário realizar nenhum tipo de
preparo prévio.

Posicionamento Radiológico e Realização do Exame

Diluir 75% do meio de contraste e 25% de soro fisiológico.
Assepsia da região genital
Gel anestésico
Conecta-se a pinça/sonda com extensão máxima da uretra

Realiza-se as seguintes radiografias:
1. Radiografia piloto.
2. Radiografia OPD com 50ml de contraste - uretra e bexiga
3. Radiografia em OPE com 50ml de contraste - uretra e bexiga


Observação: Se necessário realizar radiografiasde enchimento da
bexiga urinária.


IMAGENS

Radiografia em OPD



Radiografia em OPE



Estenose Ureteral




Estudo radiológico que proporciona um estudo da uretra, bexiga
e visualização de refluxo vesico-ureteral, podendo ser realizado
em homens e mulheres

 Materiais Utilizados

- Chassis 24x30 ou 30x40
- Contraste iodado (máximo de 600ml)
- Equipo de soro
- Sonda vesical
- Xilocaína
- Cuba rim
- Pinça
- Luvas e gazes


Uretrocistografia
Miccional

Indicações Clínicas

Incontinência urinária
Divertículos vesico-ureteral
Tumores
Estenose ureteral
Refluxo vesico-ureteral
Carúncula Ureteral

Contra Indicações

Hipersensibilidade ao meio de
contraste iodado
ANATOMIA
REPARO DO PACIENTE

Este exame não é necessário realizar nenhum tipo de preparo prévio,
vinculado ao sistema digestório.

Solicitar esvaziamento total da bexiga anteriormente ao exame.


Posicionamento Radiológico e Realização do Exame

Assepsia local
Passagem da sonda
Injeção do contraste, fluindo sem pressão


Realiza-se as seguintes radiografias:
1. Radiografia piloto em AP
2. Radiografar bexiga AP com médio enchimento (200 a 300ml)
3. Radiografar bexiga AP com grande enchimento (400 a 500ml)
4. Radiografar bexiga cheia em OPD e OPE
5. Radiografar fase miccional em OPD e OPE
6. Radiografar pós-miccional em AP, OPD e OPE




Via de Administração
IMAGENS

Médio
 enchimento



Grande
enchimento



Pequeno
 enchimento



Estudo radiológico realizado no sexo feminino para estudo da
uretra, bexiga e verificar a posição do colo vesical durante
repouso e esforço e também determinar o ângulo de inclinação
ureteral e uretrovesical.

 Materiais Utilizados

- Chassis 24x30 ou 30x40
- Contraste iodado
- Soro fisiológico
- Gazes
- Luvas estéreis
- Seringa ou equipo de soro
- Cuba rim
- Sonda vesical
- Material asséptico
- Correntinha
Uretrocistografia
com Correntinha

Indicações Clínicas

Estenose ureteral
Prolapso da base da bexiga
Incontinência de esforço urinário
Mensuração do ângulo entre a
uretra e bexiga


Contra Indicações

Hipersensibilidade ao meio de
contraste iodado
PREPARO DO PACIENTE

Este exame não é necessário realizar nenhum tipo de preparo prévio,
vinculado ao sistema digestório.

Solicitar esvaziamento total da bexiga anteriormente ao exame.


Posicionamento Radiológico e Realização do Exame


Mistura-se o contraste na cuba rim com o soro fisiologico, sendo
contraste (40%) e soro fisiológico (60%)

Realizar assepsia do meato urinário e regiões periféricas

Introduzir a sonda ureteral até a bexiga urinária

Encher a bexiga (200ml) e retirar a sonda

Após a retirada da sonda, realiza a introdução da correntinha


Realiza-se as seguintes radiografias:

1. Realizar radiografia piloto com visualização do sistema
urinária e ajuste da técnica (AP de bacia)

2. Após introduzir a correntinha realizar uma radiografia em
ortostático AP da bacia em repouso e esforço

3. Radiografia em ortostático em Perfil, pedindo para o paciente
ficar em repouso

4. Radiografia em ortostático em Perfil, pedindo para o paciente
realizar esforço, sem a urina sair

5. Radiografia em ortostático AP miccionando após a retirada da
correntinha

6. Radiografia em ortostático AP pós fase miccional
IMAGENS

Radiografia AP em
repouso



Radiografia AP com
esforço



Radiografia Perfil
com esforço



Radiografia Perfil em
repouso



Prolapso da Base da
Bexiga Urinária



Estudo que analisa através do contraste útero, tubas uterinas e
ovários, única técnica que estuda a cavidade uterina por
intermédio da injeção intrauterina por contraste iodado.

 Materiais Utilizados

- Chassis 24x30 ou 30x40
- Contraste iodado
- Espéculo vaginal descartável
- Luvas estéreis
- Frasco de polvidine tópico
- Seringa
- Pinça
- Gazes
- 1 histerômero

 Histerosalpingografia


https://www.youtube.com/watch?v=QPZ2gbFhG_4
Espéculo Vaginal e Histerômetro

Indicações Clínicas

Infertilidade
Hemorragias uterinas
Abortos de repetição
Obstrução de tubas uterinas
Presença de corpo estranho

Contra Indicações

Hipersensibilidade ao meio de
contraste iodado
Infecção genital ativa
Gestação intrauterina
Hemorragias intensas
ANATOMIA


TIPOS DE ÚTERO

BICORNO DIDELFO SEPTADO UNICORNO
PREPARO DO PACIENTE

Não estar menstruada.

Abstinência sexual anteriormente ao exame.

Tomar 30 gotas de buscopan composto uma hora antes do exame.

Jejum absoluto de 6 horas.


Posicionamento Radiológico e Realização do Exame


A paciente deverá estar em DD horizontal na mesa com os
joelhos afastados (posição ginecológica)

Cobrir região pélvica com lençol até os joelhos

Introduzir o espéculo vaginal

Introduzir o histerômero

Injetar o contraste


Realiza-se as seguintes radiografias:

1. Radiografia AP – piloto

2. Radiografia AP com pouca repleção uterina de contraste,
para estudo da camada mucosa do útero

3. Radiografia AP com repleção uterina completa e contraste
nas tubas uterinas e passagens peritoneais

4. Radiografia AP tardia para estudar a difusão peritoneal e
para verificação do esvaziamento da cavidade uterina

Observação: as vezes é útil realização de radiografias
complementares do abdome simples e incidências oblíquas.
IMAGENS

Obstrução Tubária




Repleção uterina
completa




Estuda radiologicamente a anatomia e função do sistema biliar,
avalia a capacidade funcional do fígado de remover o meio de
contraste e excreta-lo junto a bile

 Materiais Utilizados

- Chassis 24x30 ou 30x40
- Contraste iodado
- Substâncias gordurosas
- Bilopaque (ácido iapanóico – aumento do PH)
- Seringa
- Agulha

Colecistografia


Indicações Clínicas

Anomalia congênita
Neoplasia biliar
Estenose biliar
Colelitíase
Colecistite

Contra Indicações

Hipersensibilidade ao meio de
contraste iodado
Doença hepato-renal avançada
Gestante

ANATOMIA



1. Fígado
2. Vesícula Biliar
3. Lobo Esquerdo
4. Estômago
5. Artéria Hepática
PREPARO DO PACIENTE

Refeição leve na véspera do exame, sem ingestão de gordura.

Ingerir 3 a 6 comprimidos de bilopaque 15 a 24 horas antes do
exame.

Jejum absoluto de 8 a 10 horas.


Posicionamento Radiológico e Realização do Exame


Paciente ingere o contraste oral e logo em seguida se aplica o
contraste endovenoso, realizando as seguintes radiografias:

Realiza-se as seguintes radiografias:
1. AP e PA ortostático, localizada em hipocôndrio direito
2. OPD e OPE


Observação: se houver colelitos, chega-se ao fim do exame e
realiza a prova de Boydem


PROVA DE BOYDEM

Paciente ingere substâncias gordurosas como creme de leite,
iogurte ou até 3 gemas de ovos, para ativara função motora e
excreção do sulco biliar

Após a ingestão das substâncias realiza-se as seguintes
radiografias:

1. AP e PA ortostático, localizada em hipocôndrio direito
2. OPD e OPE

Nos tempos de 15, 30 e 60 minutos

Observação: Caso haja necessidade realizar biligrafina, para que
substitua os alimentos gordurosos.
IMAGENS

Colangiografia
demonstrando
ductos biliares





Colangiografia
demonstrando
vesícula biliar





Exame que estuda um trajeto através do qual se eliminam
secreções variadas, podendo ser em qualquer parte do corpo.


 Materiais Utilizados

- Contraste iodado
- Sonda ou cateter
- Seringa
- Chassi variado conforme estrutura
- Bolsa de Caraia se necessário

Fistulografia
https://www.youtube.com/watch?v=0m6-ylexqts
Indicações Clínicas

Toda e qualquer fístula
independente da região
Estenoses severas

Contra Indicações

Hipersensibilidade ao meio de
contraste iodado


PREPARO DO PACIENTE

Jejum prévio de pelo menos 4 horas, variável conforme local.

Assepsia externa do local.


Posicionamento Radiológico e Realização do Exame

Realiza-se as seguintes radiografias:

1. Realiza-se uma radiografia simples da região a ser estudada

2. Introdução da sonda/cateter com gel (xilocaína), pode-se
também colocar xilocaína também no local da fístula

3. Injeta-se 10/20ml de contraste – Radiografia AP – localização

4. Injeta-se 10/20ml de contraste – Radiografia perfil -
profundidade

5. Injeta-se 10/20ml de contraste – Oblíqua – Se necessário, pois
depende do local da fístula.

Observação: O exame só termina quando conseguimos estudar
onde o trajeto da fístula está se comunicando.



Fistulografia no momento
da injeção do contraste de
MMII






Fistulografia no momento da
injeção do contraste da região
umbilical







IMAGENS
