1 CIRCUITOS DE CORRENTE ALTERNADA – 2ª LISTA DE EXERCÍCIOS



CIRCUITOS DE CORRENTE ALTERNADA
PROF. FABIO BENTO – IFES 2010/2
2ª LISTA DE EXERCÍCIOS

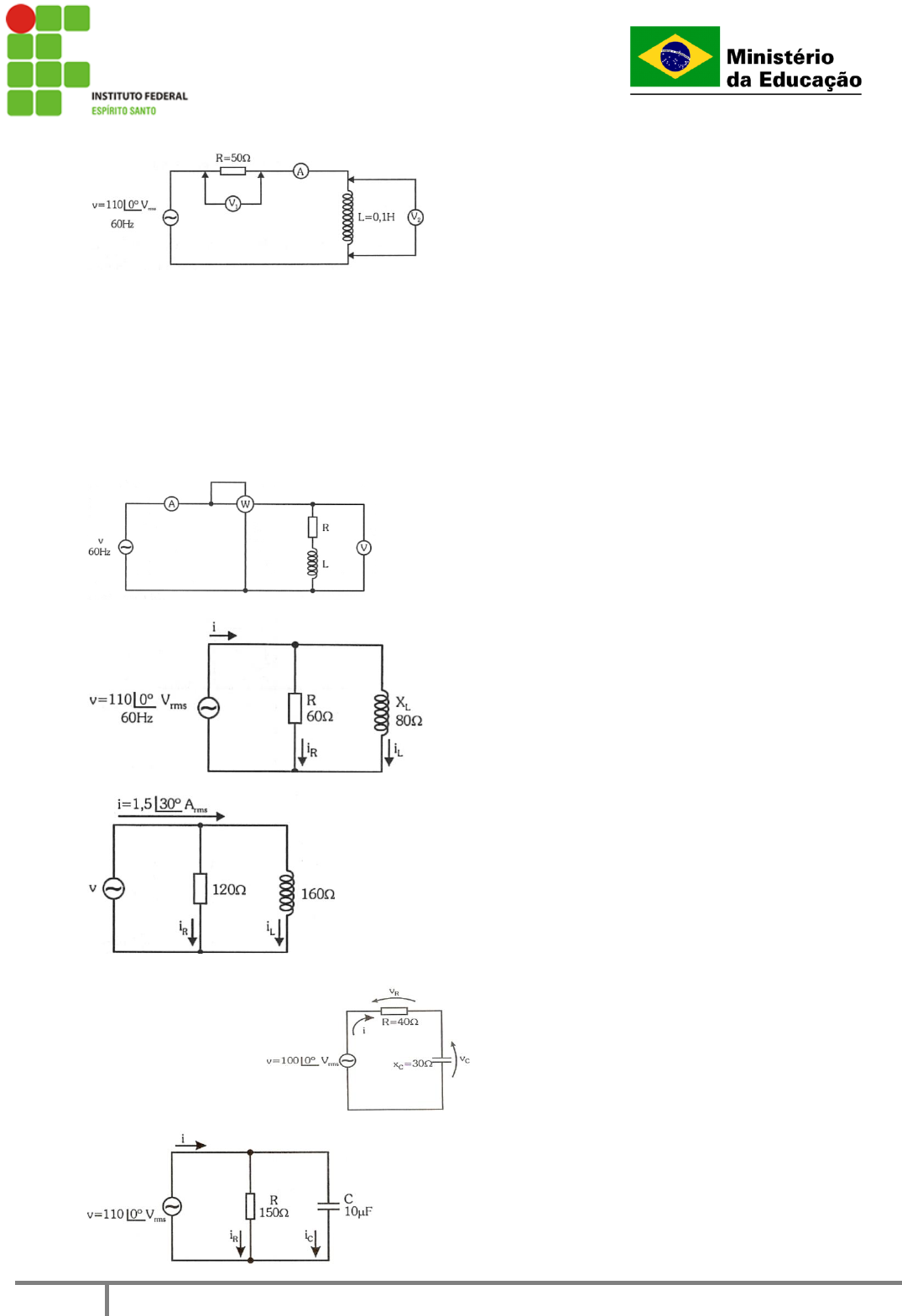

1) Dado o circuito a seguir, pedem-se:

a) Fator de potência
b) Potência ativa dissipada pelo circuito
c) Potências aparente e reativa do circuito
d) Diagrama Fasorial
RESP:
a) fp = 0,799
b) 154,7 W
c) 193,6 VA ; 116,5 VAr

2) A potência ativa consumida(ativa) por uma instalação elétrica é de 2400W. Se a tensão de alimentação é de
220Vrms, calcular a potência aparente e corrente consumida quando:
a) fp = 0,9
b) fp= 0,6
RESP:
a) 2667 VA ; 12,12 A
b) 4000VA ; 18,18A


3) Calcular o fator de potência de um circuito RL série cujo amperímetro indica 10ª, o voltímetro ligado ao gerador
indica 220V e o watímetro indica 2000W. RESP: fp=0,91
4) No circuito a seguir a leitura dos instrumentos é V=220V, I=55ª e P=10kW. Calcular:

a) Potência aparente e reativa
b) Fator de Potência
RESP:
a) 12,1kVA; 6.8kVAr
b) Fp=0,826
5) Dado o circuito abaixo, determine:

a) Impedância equivalente
b) Expressão da corrente i(t)
c) Fator de potência
d) Diagrama fasorial e formas de onda
RESP:
a) 4837ºΩ
b) 3,25sen(t-37º)A
c) Fp=0,799
6) Dado o circuito abaixo, determine:

a) Tensão do gerador
b) Correntes nos dispositivos
c) Potências aparente, ativa e reativa
d) Fator de potência
e) Diagrama fasorial e formas de onda
RESP:
a) 14467ºV
b) IR=1,267ºA ; IR=0,9-23ºA
c) 216VA ; 172,5W ; 130VAr
d) fp=0,799
7) Dado o circuito abaixo, determine as potências aparente, ativa e reativa: (Adote f=60Hz)

RESP:
200VA ; 160W ; 120VAr
8) Dado o circuito abaixo, determine:

a) Impedância complexa
b) Módulo e fase da corrente fornecida pelo gerador
c) Expressões de i(t), iR(t) e iC(t)
d) Diagrama fasorial
RESP:
a) 130,6-29,5ºΩ ou 113,7-j64,3Ω
b) 0,8429,5ºArms
d) i(t)=1,19sen(t+29,5º)A ; iR(t)=1,03sent A; iC (t)=0,58sen(t+90º)A
2 CIRCUITOS DE CORRENTE ALTERNADA – 2ª LISTA DE EXERCÍCIOS



CIRCUITOS DE CORRENTE ALTERNADA
PROF. FABIO BENTO – IFES 2010/1
2ª LISTA DE EXERCÍCIOS


9) Um motor consome uma potência de 5kW em 220Vrms com um fp=0,6ind. Calcular o valor do capacitor que
aumenta o fp para 0,9ind (60Hz):

RESP:
230µF
10) Uma carga indutiva dissipa uma potência total de 1kW, consumindo uma corrente de 10Arms (60Hz), com um
ângulo de defasagem de 60º. Calcular:
a) Valor do capacitor que corrige o fp para 0,85
b) Corrente total fornecida pelo gerador após a
correção do fator de potência.
c) Potência aparente total após a correção do fp
RESP:
a) 74µF
b) 10ª
c) 1,176kVA
11) Dado o circuito abaixo, determine:

a) Impedância complexa
b) I, i1 e i2
c) Diagrama fasorial
RESP:
a) 3634,8º Ω
b) I=3,1-34,8ºA ; I1=2-21,8ºA ; I2=1,2-58ºA

12) Dado o circuito abaixo, determine:

a) Impedância complexa
b) Fator de potência
c) I, i1 e i2
d) Diagrama fasorial
RESP:
a) 3,54-8,1º Ω
b) Fp=0,99
c) I=3198,1ºA ; I1=2253,1ºA ; I2=22143,1ºA
