IFSC/Campus de Chapecó Lista 2 de Física – Sistemas com e sem Equilíbrio
Nome:

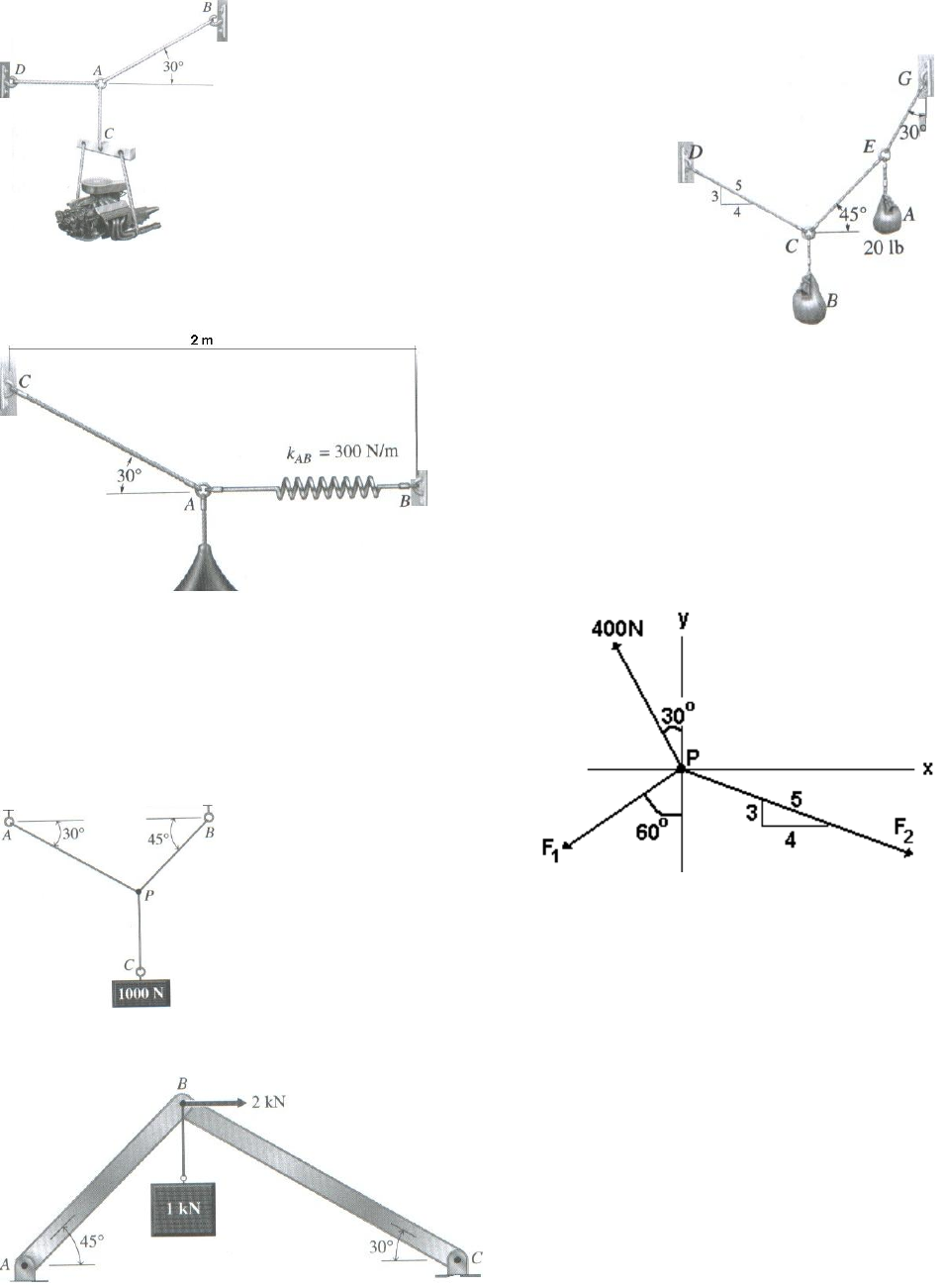

1. Determine a tensão nos cabos AB e AD para equilibrar o motor de
250 kg mostrado na fig. Resposta: TAB = 4,90 kN; TAD = 4, 25 kN
Considere g = 9,81 m/s2
2. Se o saco da fig. tiver peso de 20 N em
A, determine o peso dele em B e a
força necessária em cada corda para
manter o sistema na posição de
equilíbrio mostrada. Resposta: TEC =
38,6 N; TEG = 54,6 N; TCD = 34,2 N;
WB = 47,8 N
3. Determine o comprimento da corda AC da fig.
de modo que a luminária de 8 kg seja
suspensa na posição mostrada. O
comprimento não deformado da mola AB é
l' AB = 0,4 m e a mola tem rigidez kAB = 300
N/m. Resposta: lAC = 1,32 m
4. Determine as intensidades de F1 e F2 de modo que o
ponto material P esteja em equilíbrio. Resposta:
F2 = 435 N; F1 = 171 N
5. Um peso de 1000 N é mantido em equilíbrio por três cabos PA, PB e
PC, como mostra a fig. Os cabos PA e PB formam ângulos de 30° e 45°,
respectivamente, com direção horizontal. Determine a força em cada
cabo. Resposta: T1 = 732 N; T2 = 896,6 N
6. Determine as forças que os membros
exercem na junta B da estrutura mostrada na
fig.
7. Determine o peso máximo do motor que pode ser suportado sem
exceder uma força de 450 lb na corrente AB e de
480 lb na corrente AC. Resposta: W = 240 lb.
8 - O duplo plano inclinado abaixo apresenta
coeficientes de atrito estático e dinâmico iguais a
0,45 e 0,35. Determine os valores da massa A
para as seguintes condições:
a) a massa mínima de A para que o sistema fique
parado;
b) a massa máxima de A para que o sistema fique parado;
c) a massa de A para que o sistema se desloque em MRU no
sentido horário;
d) a massa de A para que o sistema se desloque em MRU no sentido anti-horário;
e) a massa de A para que o sistema se desloque no sentido horário com aceleração de 1,5
m/s2;
f)a massa de A para que o sistema se desloque no sentido anti-horário com aceleração de
1,5 m/s2;
9 - Determine a aceleração com que o móvel se
desloca horizontalmente devido a aplicação da
Força de 60 N conforme mostra a figura à direita,
acima.
10 - No sistema abaixo, C é uma cesta de
massa desprezível que você, cliente desta
disciplina, pode preencher com massa até
identificar:
a) a massa mínima colocada em C para
que o sistema fique parado;
b) a massa máxima colocada em C para
que o sistema fique parado;
c) a massa colocada em C para que o
sistema se desloque em MRU no sentido
horário;
d) a massa colocada em C para que o sistema se desloque em MRU no sentido anti-horário;
e) a massa colocada em C para que o sistema se desloque no sentido horário com
aceleração de 1,5 m/s2;
f)a massa colocada em C para que o sistema se desloque no sentido anti-horário com
aceleração de 1,5 m/s2.
11 - Por ocasião do lançamento do veículo Corsa Wagon 1.6 MPFI, em 1998, a equipe de
Marketing da GM do Brasil divulgou “... confortável, espaçoso, podendo render 102 CV
a 5.600 rpm, 10% a mais que os modelos 5 portas similares existentes no mercado.”
Para verificar a veracidade da propaganda, é feito o teste de rendimento pelo
INMETRO, em pistas especiais, resultado publicado pela QUATRO RODAS. “... o
conjunto (piloto + veículo) apresentam 1.520 Kg de massa total e no teste de pista , a
média de três avaliações válidas atingiu de 0 a 100 Km/h em 8,2 segundos.”
Com base nas informações de Quatro Rodas, verifique a veracidade da propaganda
da GM, classificando o resultado como:
a) a potência divulgada pelo marketing foi minimizada;
b) a potência divulgada pelo marketing foi fiel à capacidade do motor;
c) a potência divulgada pelo marketing foi exagerada, constituindo-se em propaganda
enganosa.
12 – Um elevador de carga apresenta massa de 1820 Kg e sobe 86 m em 10 segundos, com
velocidade constante. Determine:
a) a velocidade
b) a energia cinética
c) o trabalho realizado;
d) a potência do motor que traciona o elevador.
13 Um automóvel de teste de impacto (sem motorista) acelera a partir do repouso com
3 m/s2 durante 42 segundos, quando se choca com um muro. A massa do automóvel
e 800 Kg. Calcule:
a) a força com que o carro se choca contra o muro;
b) o trabalho realizado por esta força;
c) a energia cinética de choque;
d) qual a potência do motor que foi utilizada.
14 – Do alto de um edifício com 98 metros cai uma laranja com 400 gramas. Mostre que,
em queda livre, a energia total é conservativa escolhendo quatro pontos distintos da queda.
15 – A figura ao lado mostra um sistema se deslocando.
Calcule:
a) o valor de F para um MRU;
b) o valor de F para aceleração de 2 m/s2;
c) com esta aceleração, qual o trabalho realizado pela
força motriz e pela força de atrito;
d) sendo o bloco deslocado por 30 metros, qual o tempo
 e a velocidade final do movimento;
e) qual é a variação da energia cinética?
Lista 3 sobre Conservação de Energia
1. Um pêndulo simples, cuja esfera pendular tem massa de 1,0 kg, é abandonado na
posição A, indicada na figura. No local, a aceleração da gravidade é g=10m/s2 e a
resistência do ar é desprezível. Determine, quando a esfera passa pela posição B:
a) Sua energia cinética;
b) Sua velocidade escalar.
 θ
 A
 3,2 m
 B
2. Calcular o que se pede.
 m = 300 Kg
 V0 = 0
 A C g = 10 m/s2.
 5 m 4 m a) VB;
 B b) Ecc.
3. Uma tartaruga de massa 40 Kg parte do repouso de uma altura de 10 metros, desliza
ao longo de um tobogã e atinge a parte mais baixa com velocidade de 5 m/s.
Admitindo a aceleração da gravidade igual a 10 m/s2, calcular a energia mecânica
dissipada pelas força não conservativas, durante a descida da tartaruga.
 10 m
 V = 5 m/s
4. No esquema da figura, o bloco tem massa 3 Kg e encontra-se inicialmente parado
num ponto da rampa, cuja a altura é 1m. Uma vez abandonado, o bloco desce
atingindo a mola de k=1x103N/m, que sofre uma compressão máxima de 20cm. Sendo
g=10m/s2, calcular a energia mecânica dissipada no processo.
 A
 B
 1 m
5. No arranjo experimental da figura, desprezam-se o atrito e a resistência do ar. O bloco
(m=4 kg) inicialmente em repouso, comprime a mola ideal (k=1x102N/m) de 20cm,
estando apenas encostada na mesma. Largando-se a mola, esta distende-se
impulsionando o bloco, que atinge a altura h, sendo g=10m/s2, determine:
a) o módulo da velocidade do bloco imediatamente após desligar-se da mola;
b) o valor da altura h.
 h
6. Um corpo de massa 2kg é abandonado de uma altura de 1m sobre uma mola
vertical, que tem uma extremidade presa ao solo. K=4000N/m e g=10m/s2, a
deformação da mola é, aproximadamente.
1m
7. Um carrinho de montanha-russa parte do repouso no ponto mais alto da estrutura e
percorre uma trajetória curva. Determine a velocidade do carrinho ao chegar ao ponto
mais baixo. Admita que o trabalho realizado pelas forças de atrito sejam desprezíveis.
8. Um pequeno cubo de gelo de massa m desliza, com atrito desprezível, ao longo de
um trilho em laço conforme figura. O gelo parte do repouso no ponto 4 R acima do
nível da parte mais baixa do trilho. (a) Qual é a velocidade do cubo de gelo no ponto f,
o ponto mais altoda parte circular do trilho; (b) Qual é a força normal exercida sobre o
gelo nesse ponto.
 f
 4 R
 R
9. Um menino de 17 kg parte do repouso no topo de um escorregador, a 2 m de altura,
conforme figura. Sua velocidade na bases é de 4,2 m/s. quanto trabalho foi realizado
pelas forças de atrito.
10. Tracionada com 800N, certa mola helicoidal sofre distensão elástica de 10cm. Qual a
energia potencial armazenada na mola, quando deformada de 4cm.
11. O bloco da figura oscila preso a uma mola de massa desprezível, executando
movimento harmônico simples. A massa do bloco é de 1kg e a
constante elástica da mola vale 2x103 N/m. Se no instante da figura
o bloco tem velocidade 2 m/s e a mola está comprimida de 10 cm, a
energia mecânica total do sistema vale:
12 - O Chevrolet Spezial apresenta velocidade máxima de 262 Km/h, Potência definida
pelo fabricante de 820 HP a uma rotação de 4400 rpm. Seu desempenho faz ir de 0 a 100
Km/h em 10 segundos. Sua massa é de 1.890 Kg e apresenta 8 cilindros, operando a
diesel. a) qual é a potência efetivamente disponível para a tração do veículo? b) qual é a
massa de diesel (C12H26) utilizada em cada ciclo? c) a velocidade máxima e a esta
rotação, qual é o rendimento do tanque de 80 litros?
