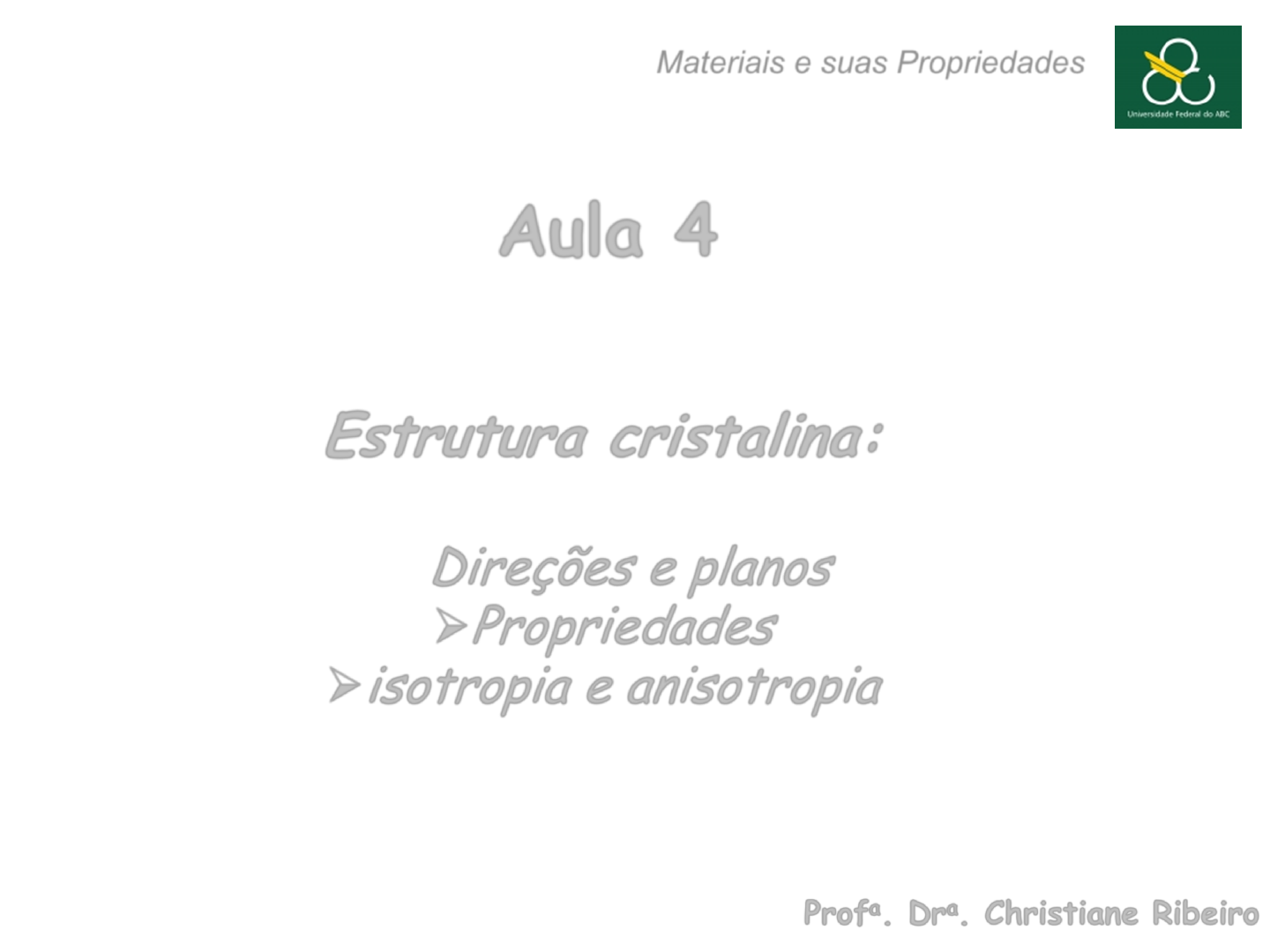

Aula 4
Estrutura cristalina:

 Direções e planos
Propriedades
isotropia e anisotropia
Profa. Dra. Christiane Ribeiro
Materiais e suas Propriedades
Sistemas cristalinos
Existem somente sete diferentes combinações dos parâmetros de
rede. Cada uma dessas combinações constitui um sistema cristalino.
Relembrando...
Reticulados de Bravais
Qualquer reticulado cristalino pode ser descrito por um dos 14
reticulados de Bravais.
Relembrando...
Relembrando...
E os cristais comerciais?
 Pb2O3 + SiO2

Cristais Swarovski, Baccarat, outros
Poliestireno cristal (100% amorfo)
Amorfo x cristalino
Materiais intermediários
Composto de Co III
mesomórfico com
mesofase colunar
Gota de cristal
líquido
Composto mesomórfico- pioneiro do cristal líquido
Estrutura nemática
do cristal líquido
Cristal líquido: estrutura mesomórfica
Monocristal
Quando o arranjo periódico e repetitivo de átomos é
perfeito ou se estende ao longo da totalidade da
amostra, sem interrupção.
Todas as células unitárias se ligam da mesma maneira e
possuem a mesma orientação.

São usados em microcircuitos eletrônicos (monocristais
de silício)
Diamante sintético
monocristalino
Monocristal (romboédrico)
de calcita
Materiais Policristalinos
Conjunto de muitos cristais pequenos (grãos) cada
um deles com diferentes orientações espaciais
nucleação – crescimento
A orientação cristalográfica varia de grão para
grão  contorno de grão (defeito interfacial que
separa cristais/grãos com diferentes orientações
cristalográficas)
Formação de cristais
Grão ou estrutura
cristalina
Contorno de
grão
Cristais
Exemplos de materiais policristalinos
Metal: chumbo
de alta pureza
Cerâmica: Al2O3 de
alta densidade
Polímero: esferulita (PE)
Direções e Planos Cristalográficos
Terminologia
 Direções: [ ]
 Planos: ( )
 Famílias de direções: < >
 Famílias de planos equivalentes: { }
VETORES
que unem dois
pontos da rede
cristalina.
[110] CFC
[110] CCC
Como representar as direções dos átomos?
1- Posicionar o vetor passando pela origem
2- Determinar os comprimentos das projeções (a,b e c)
(Ex: a, b/2 e 0, ou seja, a=1, b=1/2 e c=0) ou (x=1, y=1/2, z=0)
3- Dividir ou multiplicar os três números por um fator comum
(Ex: 2,1,0)
4- Representação: [210]
a
b
c
Direções Cristalográficas
Etapas
Direções Cristalográficas
• Essas etapas estão resumidas na tabela abaixo:
x y z
Projeções a/2 1b 0c
Projeções em termos de a, b
e c
1/2 1 0
Redução 1 2 0
Colocação entre colchetes [120]
c
a
b
z
y
x
• [100]
• [110]
• [111]
• [021]
• [011]
• [321]
• [201]
z
x
y
Exercitando...
• [100]
• [011]
• [011]
x
y
z
 Índices de Miller: Direções Cristalográficas
Direções deslocando a origem
x
y
z
[100]
[120]
[012]
Princípio de direções equivalentes
x
y
z
[1 0 0] [0 2 1] [1 1 1]
 Quem são as Direções Cristalográficas ?
Direções Cristalográficas: Exemplos
0,0,1
1,1,0
1,1,1
1,1,2
[001]
[112]
[111]
[110]
Esboçar as direções [001], [112], [111] e [110]
Família de Direções :
 Direções equivalentes, mesmo que não paralelas!!!
Espaçamento entre os átomos ao longo
de cada direção é o mesmo
Representação:  
 100 
Direções Cristalográficas
Famílias de Direções
• Equivalência de direções





• <123> Família de direções – direções com
mesma densidade atômica
• ex. [123], [213], [312], [132], [231]
– (apenas no cristal cúbico)
[101] = [110] [101]  [110]
cúbico tetragonal
20
 <100>
• [100]
• [010]
• [001]
• [100]
• [010]
• [001]
x
y
z
Uma <família de direções> inclui todas as direções
possíveis com as mesmas coordenadas básicas
<Família de Direções>
Isotropia X Anisotropia em Cristais
• Propriedades dos cristais baseadas nos 7
sistemas cristalinos




[100] = [001] [100]  [001]
cúbico tetragonal
Isotrópico Anisotrópico
22
Anisotropia da calcita
Em mineralogia minerais com anisotropia óptica,
apresentam o efeito da dupla refração ou birrefringência
(divisão de um raio de luz não polarizada, em dois
componentes polarizados e com velocidades distintas,
sendo refletidos e refratados com ângulos diferentes).
Todos os minerais que se cristalizam em outro
sistema que não o cúbico, são opticamente
anisotrópicos.

Isotropia X Anisotropia
Exemplo: A cianita é um mineral anisotrópico em relação à
dureza. Ela possui duas durezas distintas segundo a direção
considerada. Figura ao lado - as durezas variam de 4,5 a 7,0
na escala de Mohs
Isotropia: as propriedades não mudam com a direção.
Anisotropia: manifestação de uma propriedade dependente da direção
considerada. (anisotropia simetria estrutural)
DIREÇÕES PARA O SISTEMA CCC
 No sistema CCC os
átomos se tocam ao longo
da diagonal do cubo, que
corresponde a família de
direções <111>.
 Então, a direção <111> é a
de maior empacotamento
atômico para o sistema
CCC.
DIREÇÕES PARA O SISTEMA CFC
 No sistema CFC os
átomos se tocam ao longo
da diagonal da face, que
corresponde a família de
direções <110>.
 Então, a direção <110> é a
de maior empacotamento
atômico para o sistema
CFC.
Aspectos importantes dos índices de Miller para
as direções que precisam ser observados
1. Como as direções são vetores, determinada direção e seu
negativo não são idênticos. De fato [100] não equivale a [100];
eles representam a mesma linha, mas em sentidos opostos;
2. Toda direção e seu múltiplo são idênticos. De fato, [100]
representa a mesma direção que [200]; apenas esquecemos de
fazer a redução para menores números inteiros;
3. Certos grupos de direções são equivalentes. Em um sistema
cúbico, por exemplo, uma direção [100] será a direção [010] se
redefinirmos o sistema de coordenadas; e
4. Sempre a referência a grupos de direções equivalentes é uma
famílias de direções < >.
Índices de Miller: Planos Cristalográficos
Determinação dos índices de Miller de um plano cristalográfico:
 determinar os interceptos do plano com os eixos do
sistema de coordenadas em termos dos parâmetros de
rede a, b e c. Se o plano passar pela origem, transladar o
plano para uma nova posição no sistema de coordenadas.
 obter os recíprocos desses três interceptos. Se o plano
for paralelo a um dos eixos, considera-se o intercepto
infinito e o seu recíproco zero.
 representar na forma ( h k l )
Nota : às vezes é necessário multiplicar os três números resultantes
 por um fator comum para assim obter três índices inteiros.
Planos e índices de Miller
Pode-se representar um cristal como uma grade (cela
unitária e imaginar que esta contém planos separados
por uma distância d em diferentes orientações.
• Todos os planos são idênticos (no esquema de cores)
• Os planos são imaginários
• A distância perpendicular entre um par de planos
adjacentes é o espaçamento d
Achando a interseção
a,b,c: 1/4, 2/3, 1/2

Tome o recíproco 4, 3/2, 2

multiplique pelo inteiro:
(8 3 4) [se necessário]
São usados
parênteses
Índices de Miller (hkl)
Planos cristalográficos
x y z
Interseções 1/4a 2/3b 1/2c
Interseções em termos de
parâmetros de rede
1/4 2/3 1/2
Inversos 4 3/2 2
Reduções(quando
necessárias)
8 3 4
Colocação entre parênteses (834)
1. Desenhe a origem e a célula unitária
2. O plano x, y, z interceptará os eixos em 1/x, 1/y e 1/z.
(Ex: 1,1,1)
3. Dividir ou multiplicar os três números por um fator comum
(Ex: 1,1,1)
4. Representação por meio dos índices de Miller, entre
parênteses: (111)
Passos Resumidamente
x
y
z
(Planos)
• (xyz)
• (100)
• (110)
• (111)
• (100)
• (020)
• (040)
x
y
z
Índices de Miller
Planos Cristalográficos
Família de planos
Uma família de planos contém todos aqueles
planos cristalograficamente equivalentes:
– Possuem o mesmo empacotamento atômico;

Uma família é designada por índices que são
colocados entre chaves {h k l}, tal como
{110}
{Famílias de Planos}
• {xyz}
• {100}
• {110}
• {100}

x
y
z
Planos Cristalográficos
FAMÍLIA DE PLANOS {110}

É paralelo à um eixo
x
y
z
Planos Cristalográficos
Ex: FAMÍLIA DE PLANOS {111} é
composta pelos planos:
).111( )111( ),111( ),111(
),111( ),111(),111( ),111(
e
FAMÍLIA DE PLANOS {111}

Intercepta os três eixos x
y
z
Planos Cristalográficos: Exemplos
Aspectos importantes dos índices de Miller para
os planos que precisam ser observados
1. Os planos e seus negativos são idênticos (o que não ocorre com as
direções). Portanto, (020 ) = (020).
2. Os planos e seus múltiplos não são idênticos (o que também difere do que
vimos com as direções). Podemos demonstrar esse fato definindo as
densidades planares e frações de empacotamento planar.
3. Em cada célula unitária, as famílias de plano representam grupos de
planos equivalentes que tem índices específicos, devido à orientação das
coordenadas. Representamos esses grupos de planos por meio da notação
{ }.
4. No caso de sistemas cúbicos, uma direção com os mesmos índices de
um plano é perpendicular a esse plano.
Densidade planar é o número de átomos por unidade de área, considerando que
os centros desses átomos estão situados no plano; fração de empacotamento, é
a parcela da área do plano efetivamente coberta por tais átomos.
Densidades Atômicas Linear e Planar

Densidade linear= átomos/cm (igual ao
fator de empacotamento em uma
dimensão)

Densidade planar= átomos/unidade de
área (igual ao fator de empacotamento
em duas dimensões)

Densidades Linear
DL =
Número de átomos centrados sobre o vetor direção
Comprimento do vetor direção
Exemplo- Determinar a DL na
direção [110] para a estrutura
cristalina CFC
- Direções equivalentes possuem densidades lineares idênticas.
[110]
DL110 = 2at = 4R
 a√2 4R √2
 √2
DL110 = 1
Densidade Planar
- Planos cristalográficos equivalentes possuem densidades
planares idênticas.
DP=
Número de átomos centrados sobre um plano
Área do plano
Plano (110)
- Um quarto dos
átomos A, C, D e F

- Metade dos
átomos B e E
)22)(4( RRA 
Exercício
Quantos átomos por mm2 há sobre o plano (100) do chumbo CFC,
sendo o raio do Pb = 0,1750nm ?

a= 4R 4 (0,1750nm) = 0,495nm
 2 2




No plano (100) da estrutura CFC existem quantos átomos?
Resolução
Quantos átomos por mm2 há sobre o plano (100) do chumbo CFC,
sendo o raio do Pb = 0,1750nm ?

a= 4R 4 (0,1750nm) = 0,495nm
 2 2

No plano (100) da estrutura CFC existem 2 at./face, logo:
DP (100) = 2 at./ (0,495.10-6 mm) 2 = 8,16.10 at./mm2

Exercício de fixação:
Calcule e compare as densidades planares dos
planos (111) e (100) para a estrutura cristalina CFC?
Dados:
Resolução para (111):
