AULA: DIMENSIONAMENTO DE CONDUTORES E ELETRODUTOS
 *IMPORTANTE: O diâmetro mínimo para condutores de iluminação é de 1,5mm² e o
diâmetro mínimo para condutores de tomadas é 2,5mm². Valores encontrados na tabela que
sejam INFERIORES deverão ser desconsiderados e utilizados os valores mínimos.

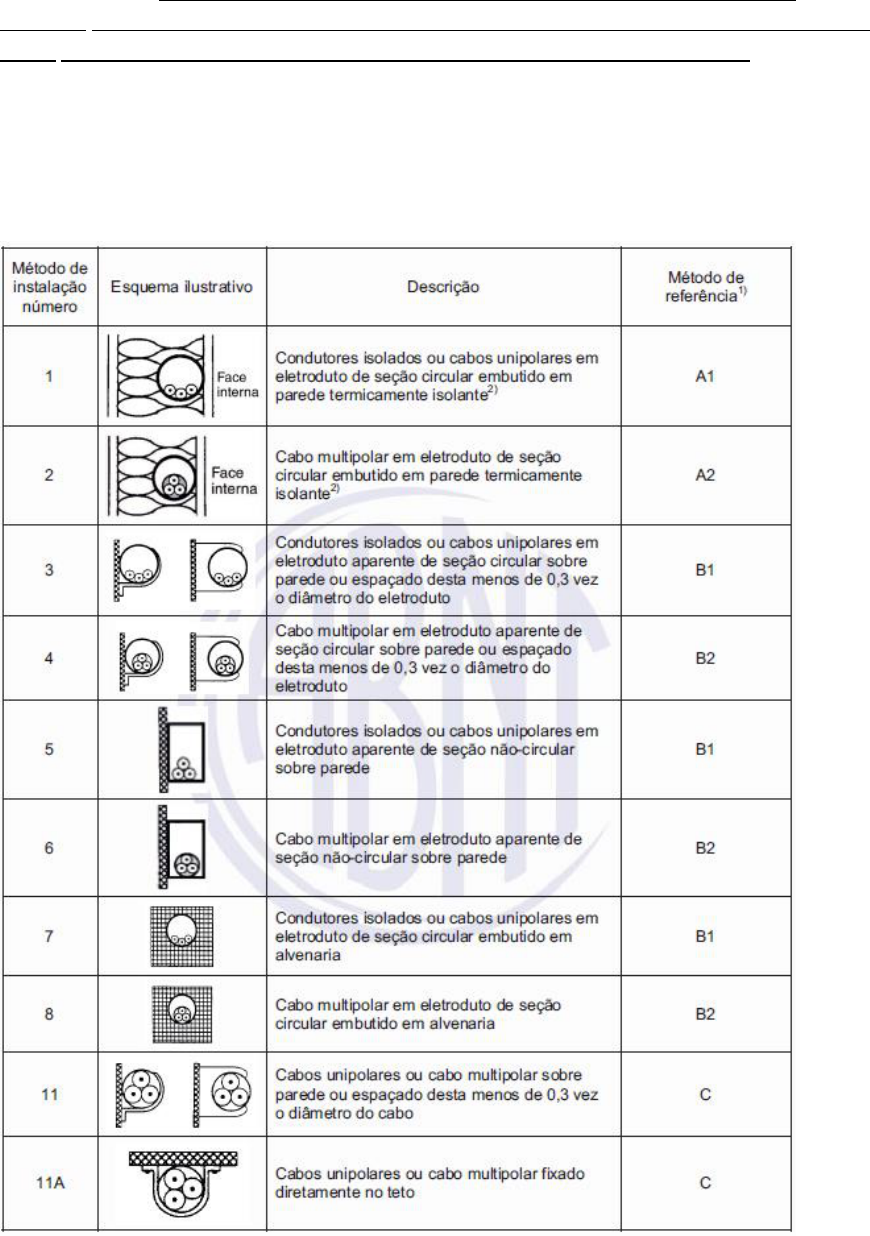

PASSO 1 – TABELA 33 (NBR5410)
Tipo de linhas elétricas
Utilizar método de instalação número 7

PASSO 2 – TABELA 36 (NBR5410)
Verificar o número de condutores carregados a ser utilizado no próximo passo.
Tabela 46 — Número de condutores carregados a ser considerado, em função do tipo de circuito











































PASSO 3 – TABELA 36 (NBR5410)
Utilizar as informações retiradas das tabelas anteriores para encontrar a seção do condutor.
Tabela 36 — Capacidades de condução de corrente, em ampères, para os métodos de referência
A1, A2, B1, B2, C e D





PASSO 4 – TABELA 42 (NBR5410)
Utilizar Ref. 1 para encontrar o fator de correção dos cabos.
ICorrigida=Inominal *fator de correção
Tabela 42 — Fatores de correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou
fechadas) e a condutores agrupados num mesmo plano, em camada única. Utilizar F1






PASSO 5
Encontre o eletroduto a ser utilizado. Utilize o número de cabos que passa pelo eletroduto e
cruze com a linha correspondente a seção do maior condutor que passa no eletroduto.
