Lista de Exercício de Fundações profundas

Professor: Wellington Coutinho da Silva – novembro de 2018

 Questões

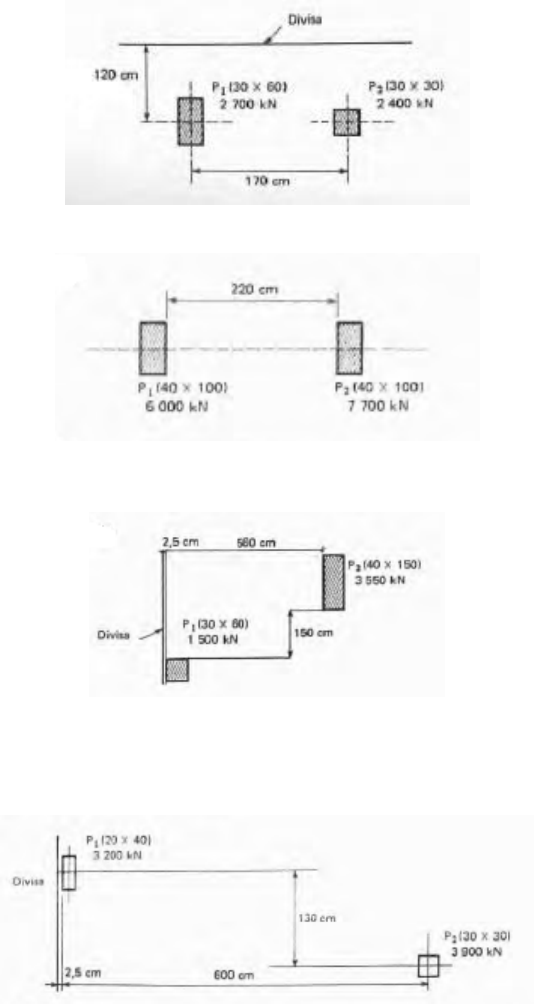

1) Projetar a fundação em estacas pré-moldadas com as seguintes características: Diâmetro: 40cm, d
= 100cm, a = 50 cm e carga máxima por estaca de 700 kN, para os pilares abaixo.


2) Projetar a fundação em estacas pré-moldadas com as seguintes características: Diâmetro: 40cm, d
= 100cm, a = 50 cm e carga máxima por estaca de 700 kN, para os pilares abaixo.

3) Projetar a fundação em estacas pré-moldadas com as seguintes características: Diâmetro: 40cm, d
= 100cm, a = 50 cm e carga máxima por estaca de 700 kN, para os pilares abaixo.



4) Projetar a fundação em estacas pré-moldadas com as seguintes características: Diâmetro: 50cm, d
= 150cm, a = 50 cm, carga máxima por estaca de 1.000 kN, número máximo de estacas em linha = 3
(para blocos de uma linha de estaca), para os pilares abaixo.


5)Calcular a carga atuante nas estacas do bloco abaixo, sabendo-se que no mesmo atuam as seguintes cargas
(consideradas na cota de arrasamento). N = 2.000 kN, Mx = -500 kN.m, My = +400 kN.m. Desprezar o
peso próprio do bloco.





6) Utilizando o método de Aoki e Velloso, calcular a carga admissível de uma estaca do tipo Franki,
com diâmetro do fuste Ø = 50 cm e volume da base V=230 ℓ. O comprimento da estaca e as
características geotécnicas do solo são dados a seguir.



7) Utilizando o método de Aoki e Velloso, calcular a carga admissível de uma estaca do tipo pré
moldada com diâmetro do fuste Ø = 30 cm. O comprimento da estaca e as características geotécnicas
do solo são dados na questão 6.


8) Calcular a armadura de um bloco sobre duas estacas de 40 cm de diâmetro que serve de apoio a um pilar
de seção quadrada com 50 cm de lado e carga de 700 kN. Adotar aço AC50, fck = 15 MN/m² e espaçamento
entre estacas e= 1,40 m.

9) Calcular a armadura de um bloco sobre três estacas de 50 cm de diâmetro que serve de apoio a um pilar
de seção quadrada com 40 cm de lado e carga de 3000 kN. Adotar aço CA50, fck = 18 MN/m² e
espaçamento entre estacas e = 150 cm.
